An overview of kubernetes & (very) simple live demo

An overview of kubernetes & (very) simple live demo

• 1.
  Overview & Live Demo OpenStackKorea Group 2019. 06. 04 이관택
• 2.

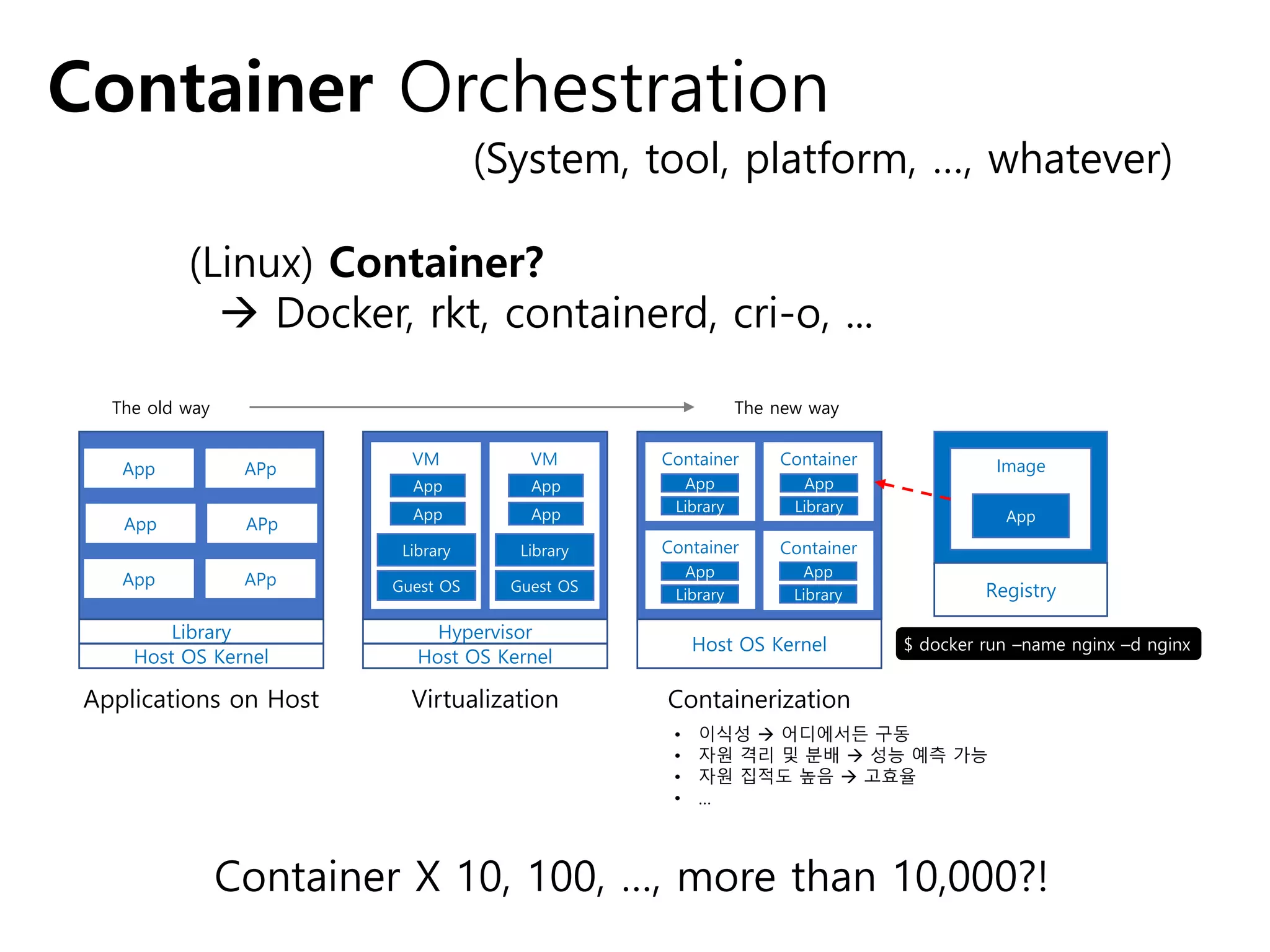

  Container Orchestration (Linux) Container? Docker, rkt, containerd, cri-o, ... Container X 10, 100, …, more than 10,000?! • 이식성  어디에서든 구동 • 자원 격리 및 분배  성능 예측 가능 • 자원 집적도 높음  고효율 • … (System, tool, platform, …, whatever) $ docker run –name nginx –d nginx Image App Registry Containerization Host OS Kernel Container Container App Container Container Library App Library App Library App Library Virtualization Host OS Kernel VM App VM Guest OS Hypervisor App Library App Guest OS App Library Host OS Kernel App APp Library App APp App APp Applications on Host The new wayThe old way
• 3.

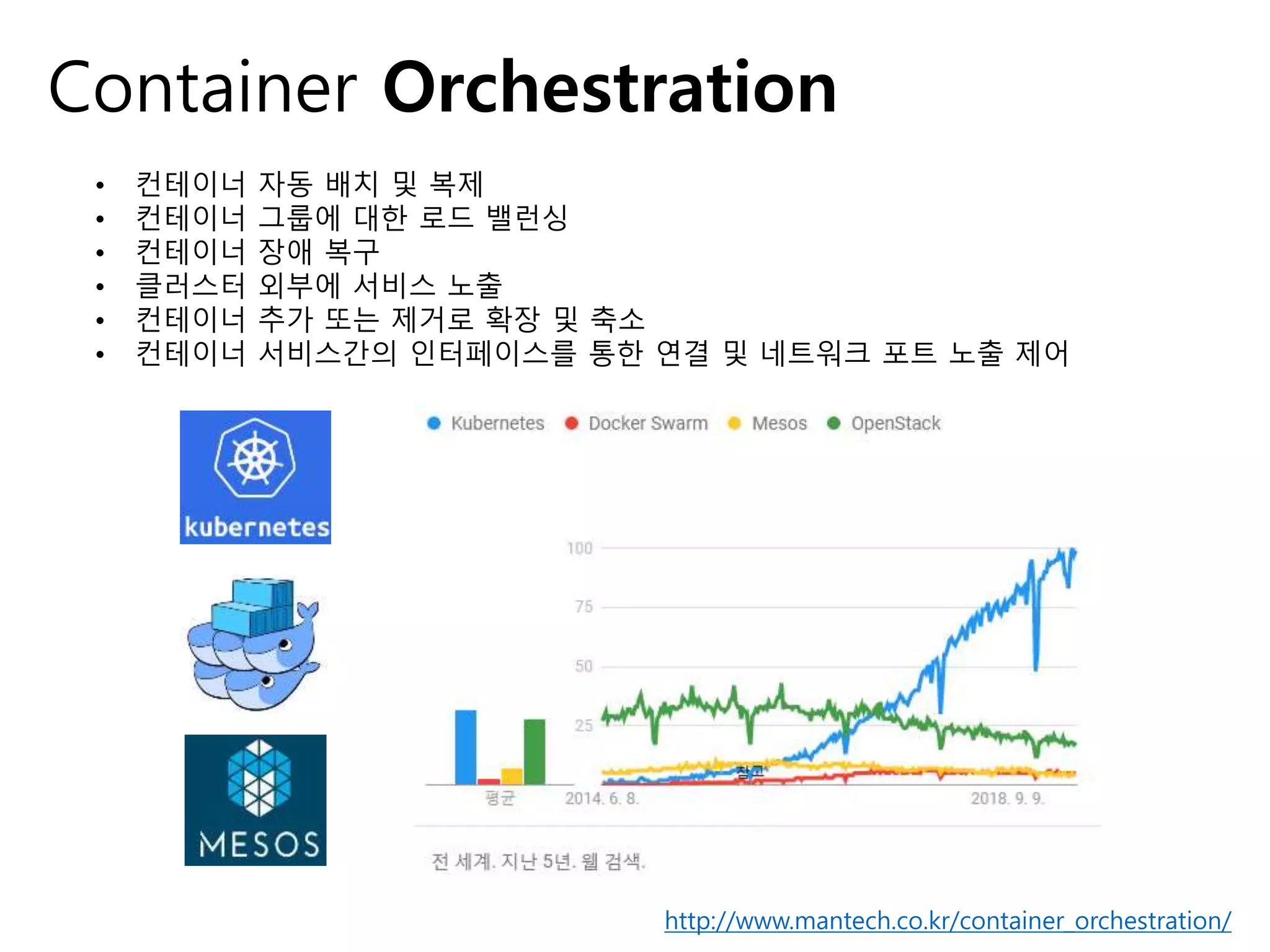

  Container Orchestration • 컨테이너자동 배치 및 복제 • 컨테이너 그룹에 대한 로드 밸런싱 • 컨테이너 장애 복구 • 클러스터 외부에 서비스 노출 • 컨테이너 추가 또는 제거로 확장 및 축소 • 컨테이너 서비스간의 인터페이스를 통한 연결 및 네트워크 포트 노출 제어 http://www.mantech.co.kr/container_orchestration/
• 4.

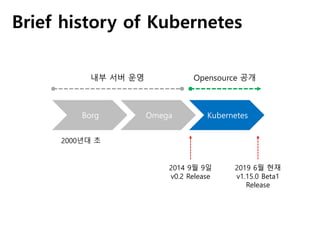

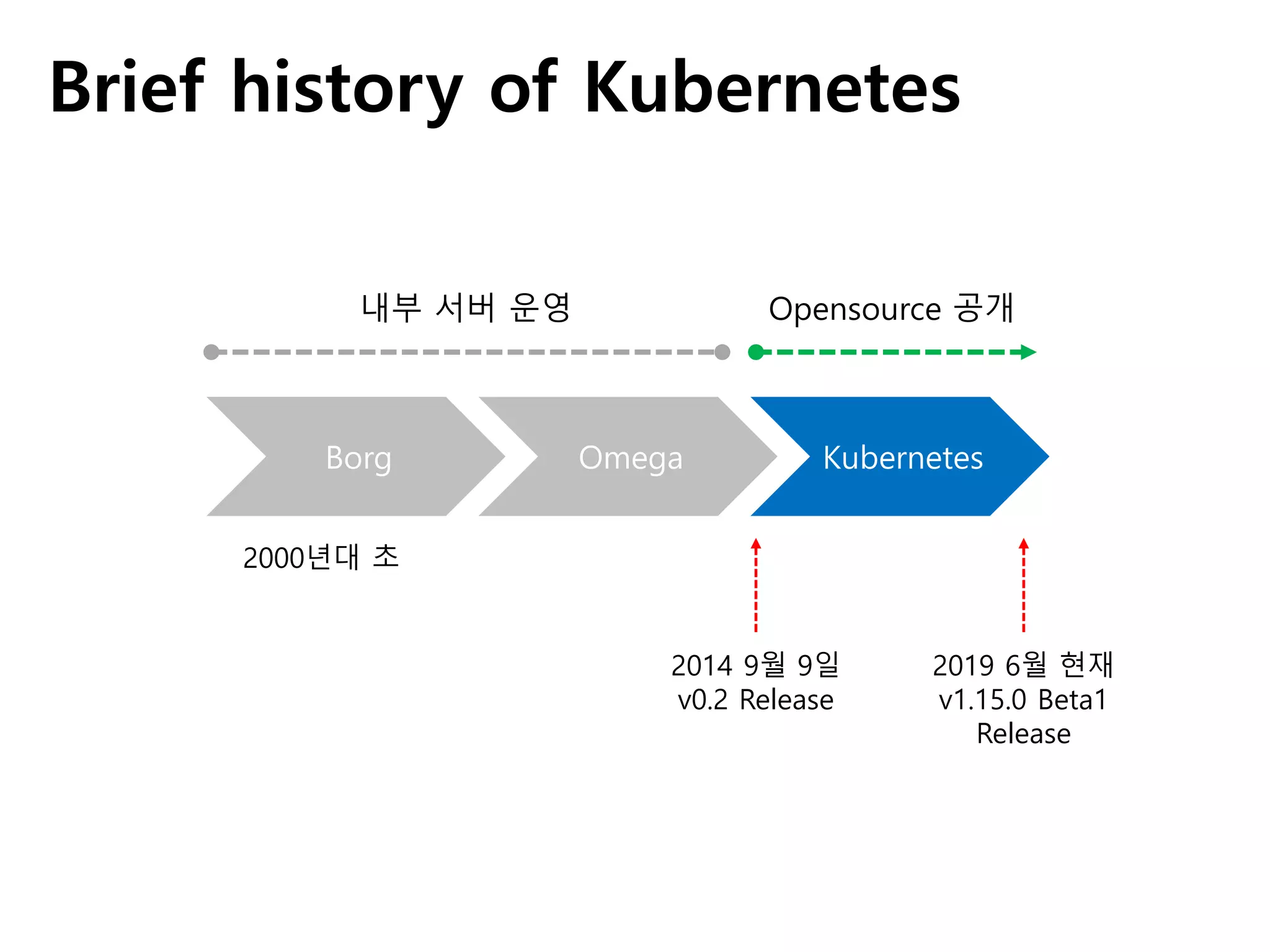

  Brief history ofKubernetes Borg Omega Kubernetes 2000년대 초 2014 9월 9일 v0.2 Release 내부 서버 운영 Opensource 공개 2019 6월 현재 v1.15.0 Beta1 Release
• 5.

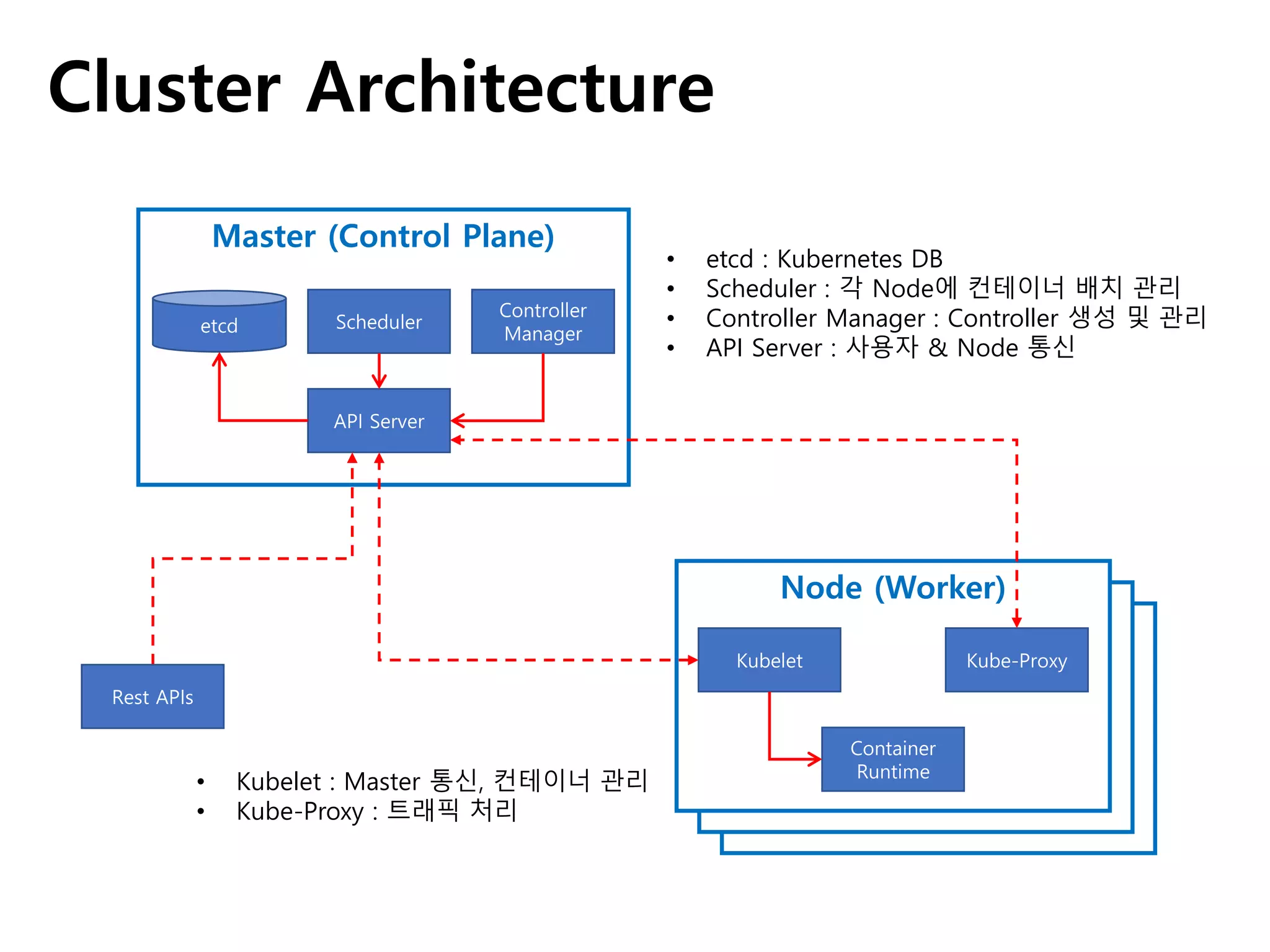

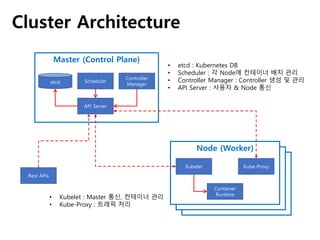

  Cluster Architecture Master (ControlPlane) etcd API Server Scheduler Controller Manager Rest APIs • etcd : Kubernetes DB • Scheduler : 각 Node에 컨테이너 배치 관리 • Controller Manager : Controller 생성 및 관리 • API Server : 사용자 & Node 통신 • Kubelet : Master 통신, 컨테이너 관리 • Kube-Proxy : 트래픽 처리 Node (Worker) Container Runtime Kubelet Kube-Proxy
• 6.

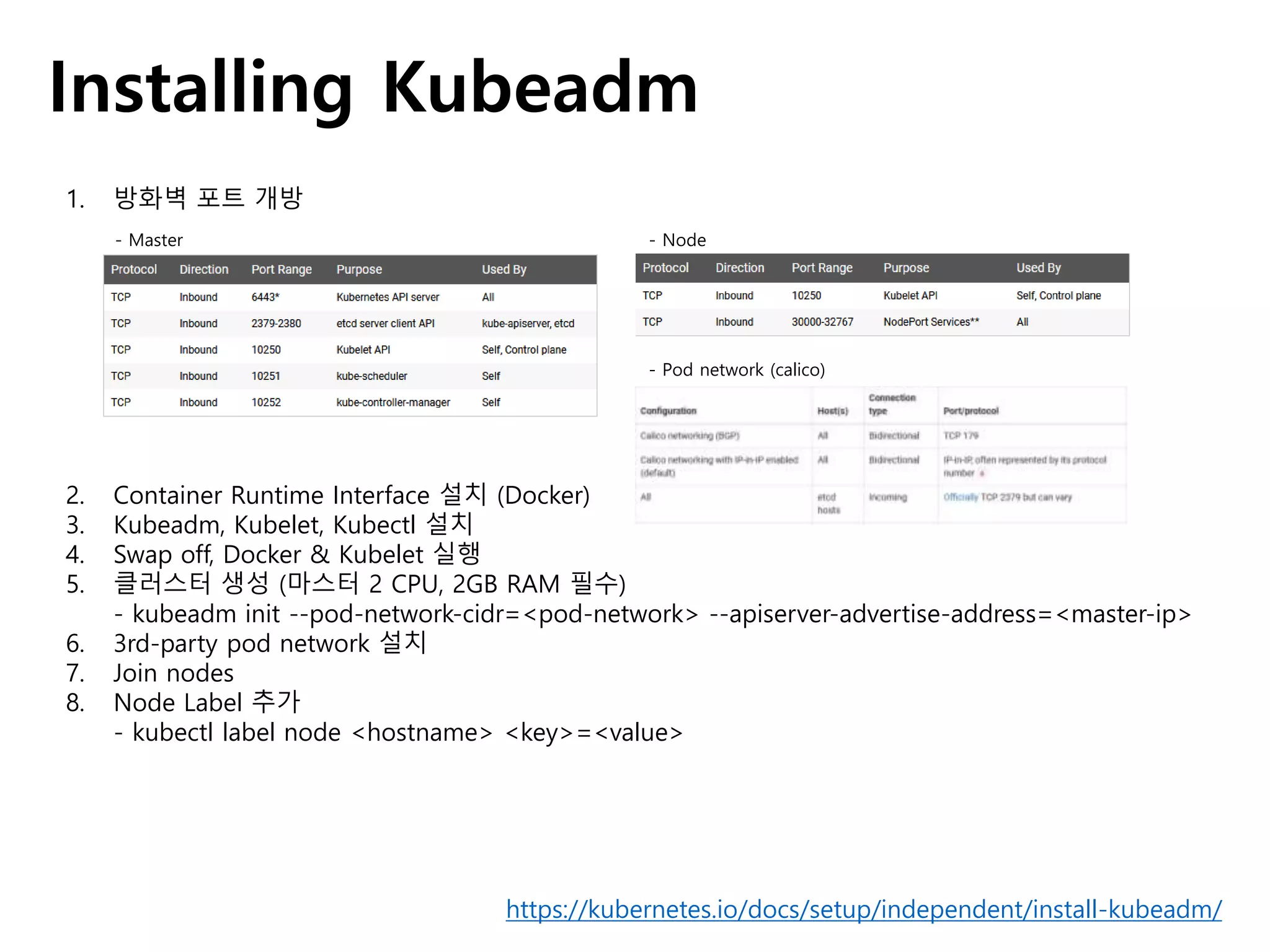

  Installing Kubeadm https://kubernetes.io/docs/setup/independent/install-kubeadm/ 1. 방화벽포트 개방 2. Container Runtime Interface 설치 (Docker) 3. Kubeadm, Kubelet, Kubectl 설치 4. Swap off, Docker & Kubelet 실행 5. 클러스터 생성 (마스터 2 CPU, 2GB RAM 필수) - kubeadm init --pod-network-cidr=<pod-network> --apiserver-advertise-address=<master-ip> 6. 3rd-party pod network 설치 7. Join nodes 8. Node Label 추가 - kubectl label node <hostname> <key>=<value> - Master - Node - Pod network (calico)
• 7.

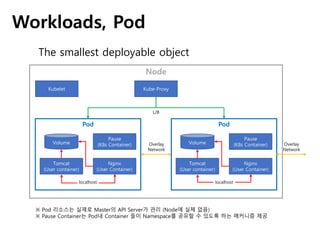

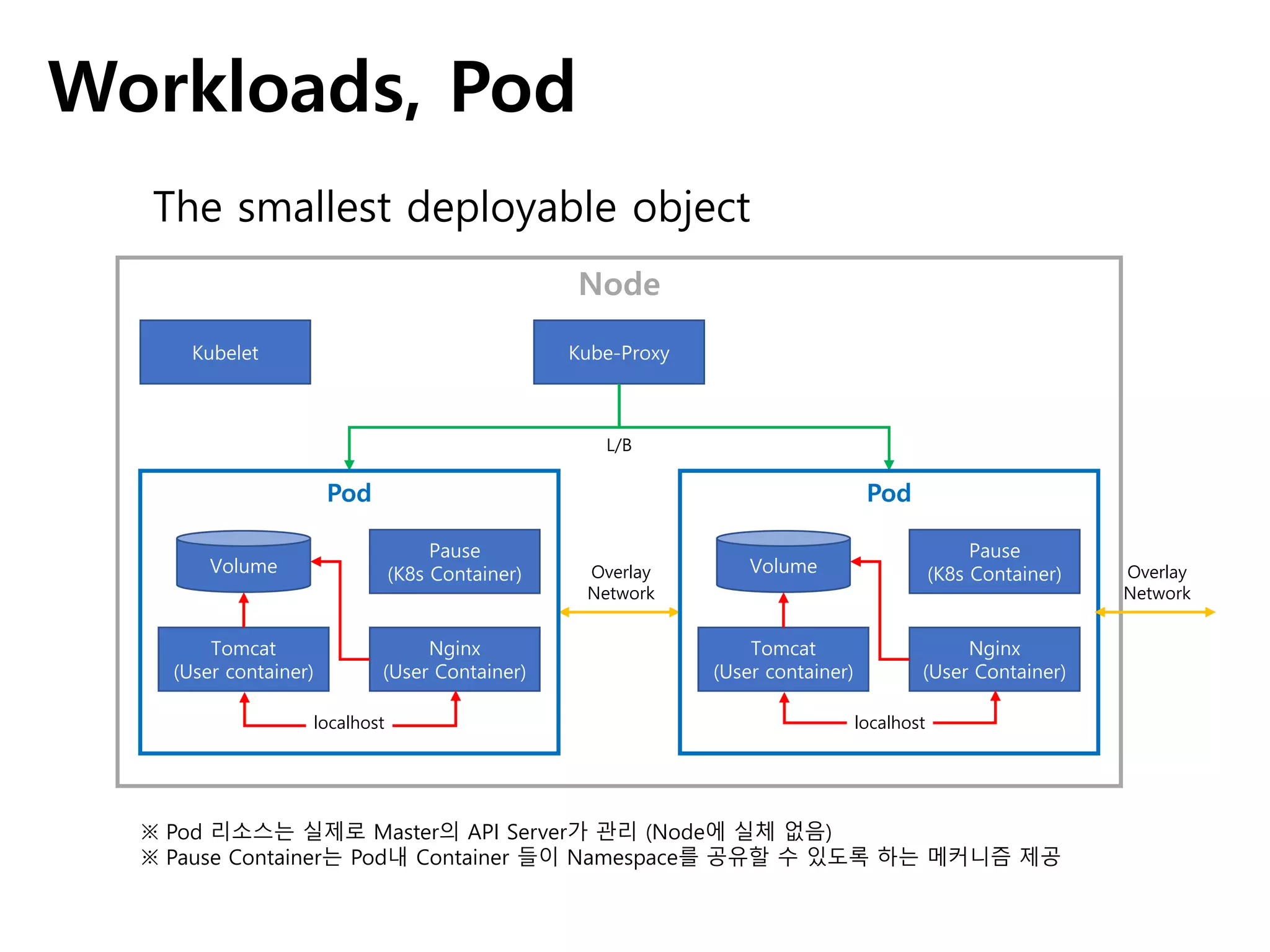

  Workloads, Pod Node L/B Kube-Proxy Pod Volume Pause (K8s Container) Tomcat (Usercontainer) Nginx (User Container) localhost Pod Volume Pause (K8s Container) Tomcat (User container) Nginx (User Container) localhost Overlay Network Kubelet Overlay Network The smallest deployable object ※ Pod 리소스는 실제로 Master의 API Server가 관리 (Node에 실체 없음) ※ Pause Container는 Pod내 Container 들이 Namespace를 공유할 수 있도록 하는 메커니즘 제공
• 8.

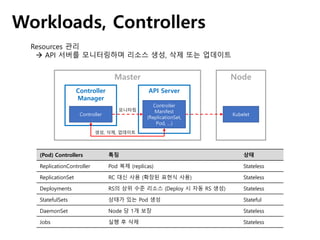

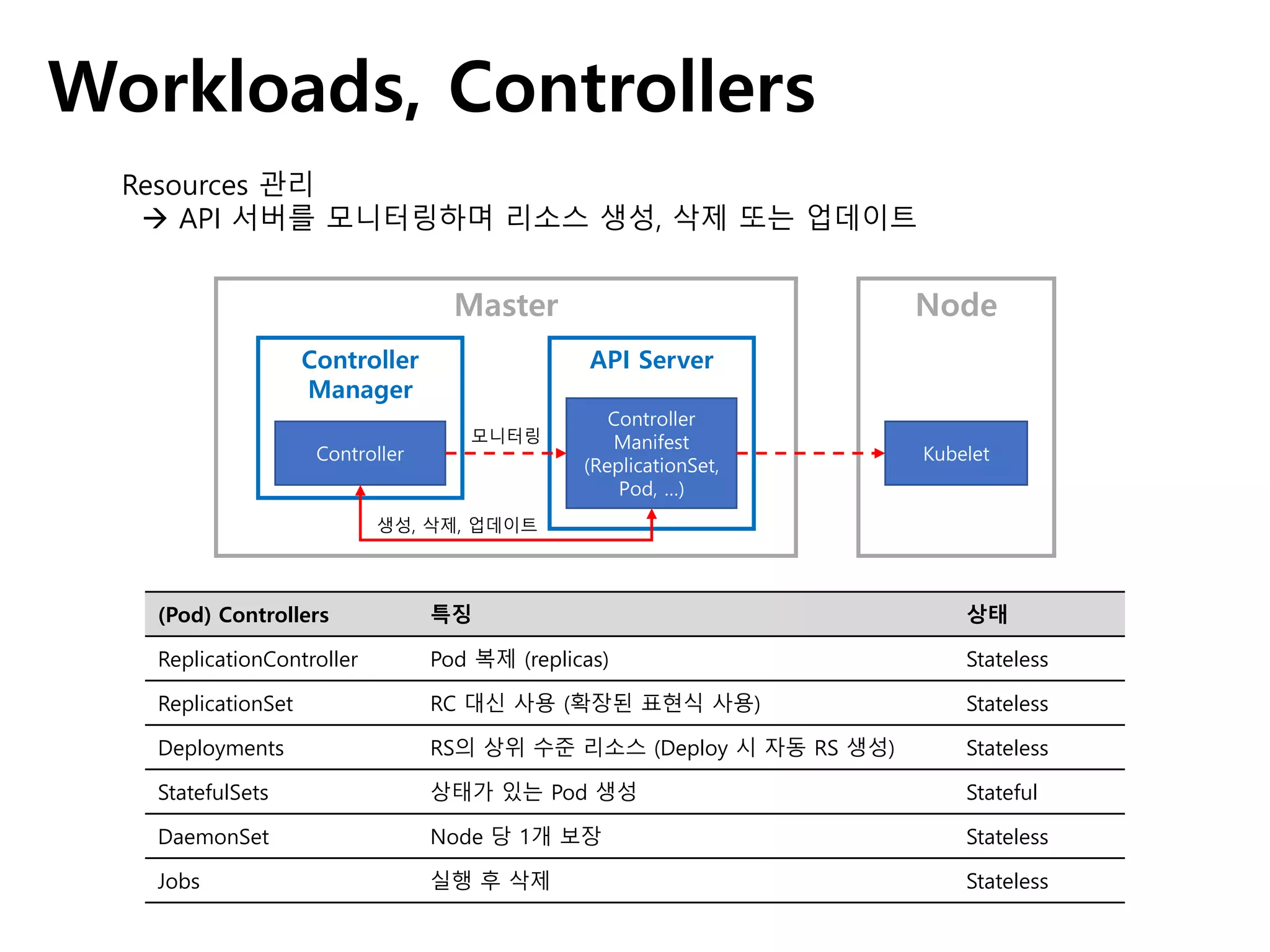

  Workloads, Controllers (Pod) Controllers특징 상태 ReplicationController Pod 복제 (replicas) Stateless ReplicationSet RC 대신 사용 (확장된 표현식 사용) Stateless Deployments RS의 상위 수준 리소스 (Deploy 시 자동 RS 생성) Stateless StatefulSets 상태가 있는 Pod 생성 Stateful DaemonSet Node 당 1개 보장 Stateless Jobs 실행 후 삭제 Stateless Resources 관리  API 서버를 모니터링하며 리소스 생성, 삭제 또는 업데이트 NodeMaster Controller Manager Controller API Server Controller Manifest (ReplicationSet, Pod, …) 모니터링 생성, 삭제, 업데이트 Kubelet
• 9.

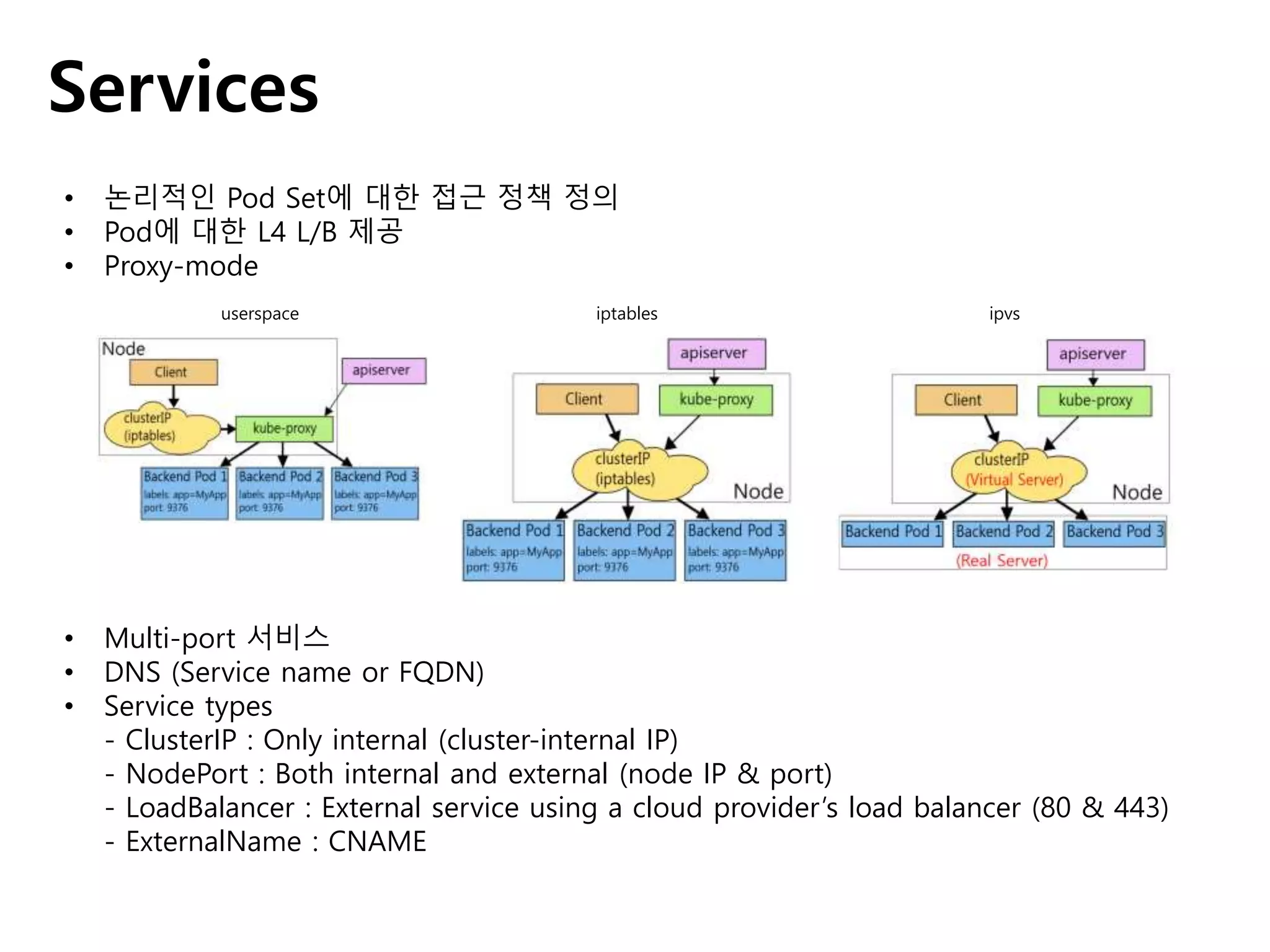

  Services • 논리적인 PodSet에 대한 접근 정책 정의 • Pod에 대한 L4 L/B 제공 • Proxy-mode • Multi-port 서비스 • DNS (Service name or FQDN) • Service types - ClusterIP : Only internal (cluster-internal IP) - NodePort : Both internal and external (node IP & port) - LoadBalancer : External service using a cloud provider’s load balancer (80 & 443) - ExternalName : CNAME userspace iptables ipvs
• 10.

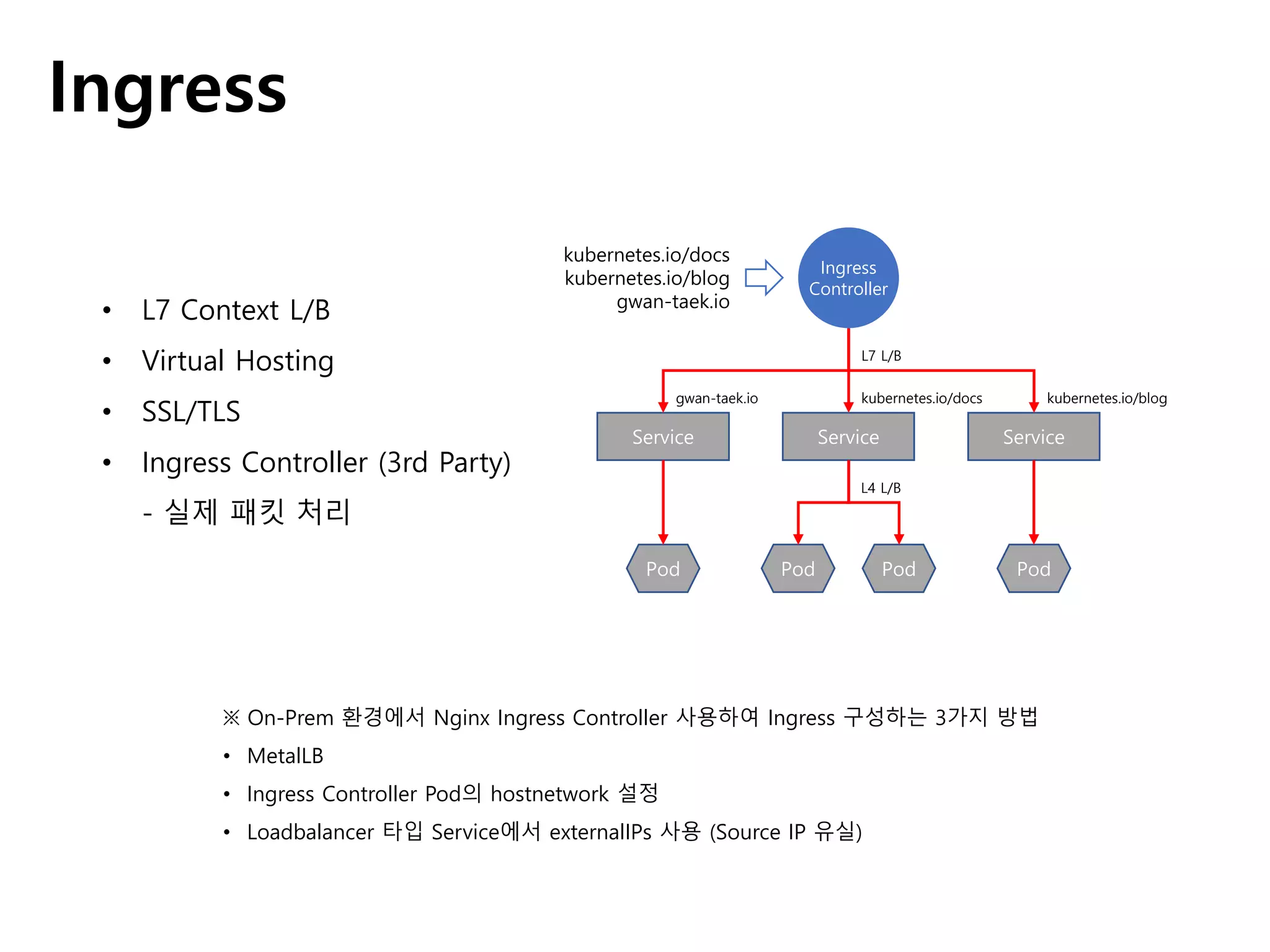

  Ingress • L7 ContextL/B • Virtual Hosting • SSL/TLS • Ingress Controller (3rd Party) - 실제 패킷 처리 Service Service Service Pod Pod Pod Pod kubernetes.io/docs kubernetes.io/blog gwan-taek.io kubernetes.io/docs kubernetes.io/bloggwan-taek.io Ingress Controller L7 L/B L4 L/B ※ On-Prem 환경에서 Nginx Ingress Controller 사용하여 Ingress 구성하는 3가지 방법 • MetalLB • Ingress Controller Pod의 hostnetwork 설정 • Loadbalancer 타입 Service에서 externalIPs 사용 (Source IP 유실)
• 11.

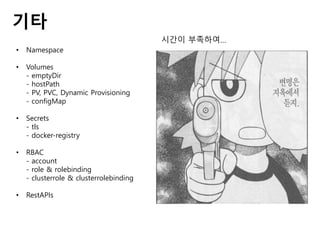

  기타 • Namespace • Volumes -emptyDir - hostPath - PV, PVC, Dynamic Provisioning - configMap • Secrets - tls - docker-registry • RBAC - account - role & rolebinding - clusterrole & clusterrolebinding • RestAPIs 시간이 부족하여…
• 12.

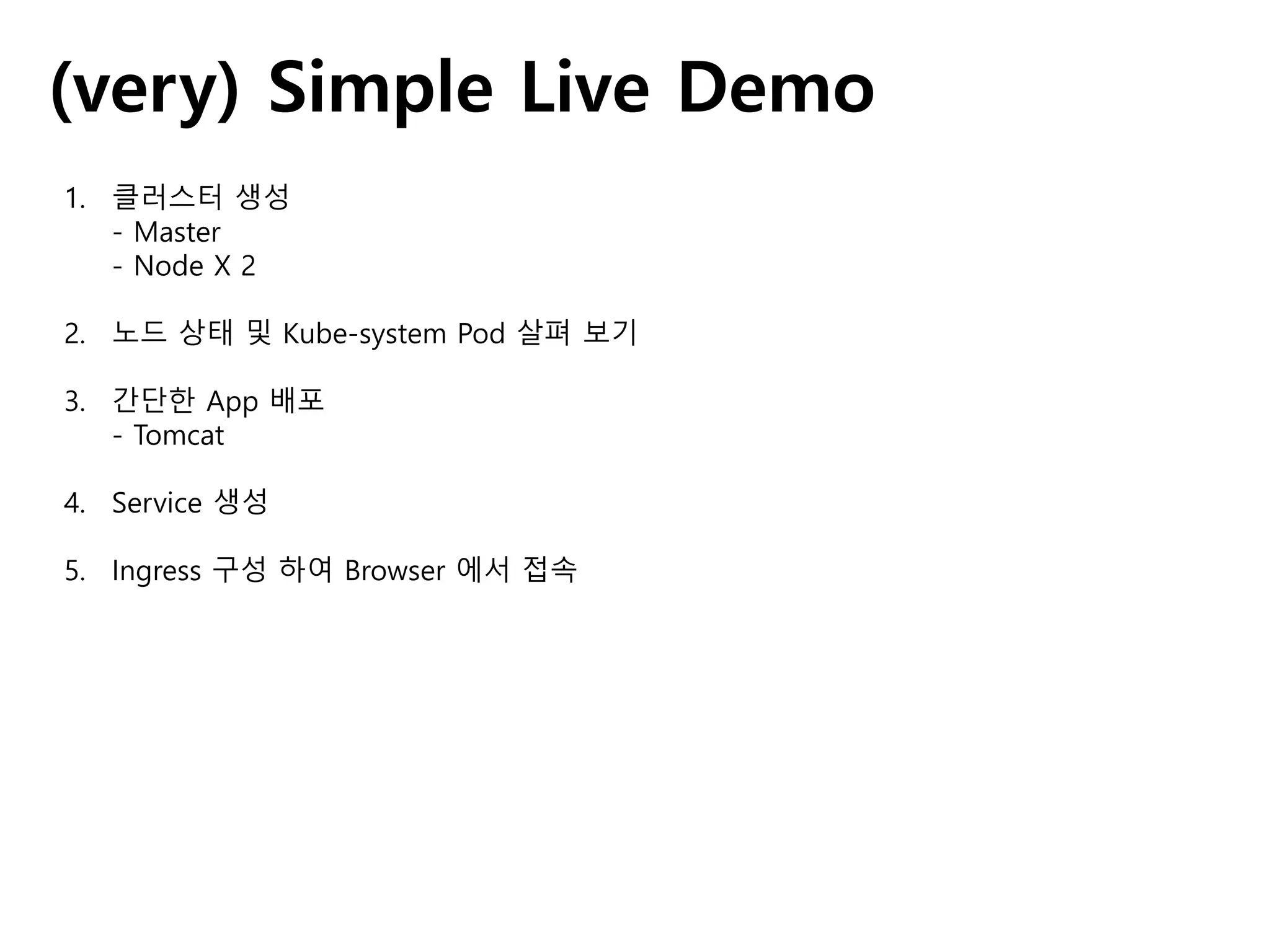

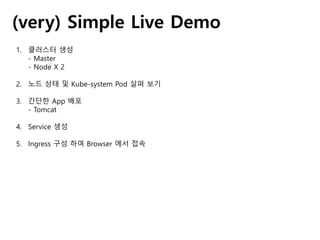

  (very) Simple LiveDemo 1. 클러스터 생성 - Master - Node X 2 2. 노드 상태 및 Kube-system Pod 살펴 보기 3. 간단한 App 배포 - Tomcat 4. Service 생성 5. Ingress 구성 하여 Browser 에서 접속
• 13.
  Q & A
