클라우드 네트워크 구성의 기본
( in AWS )
김선형

- 실무에서 사용하는 네트워크 용어 소개

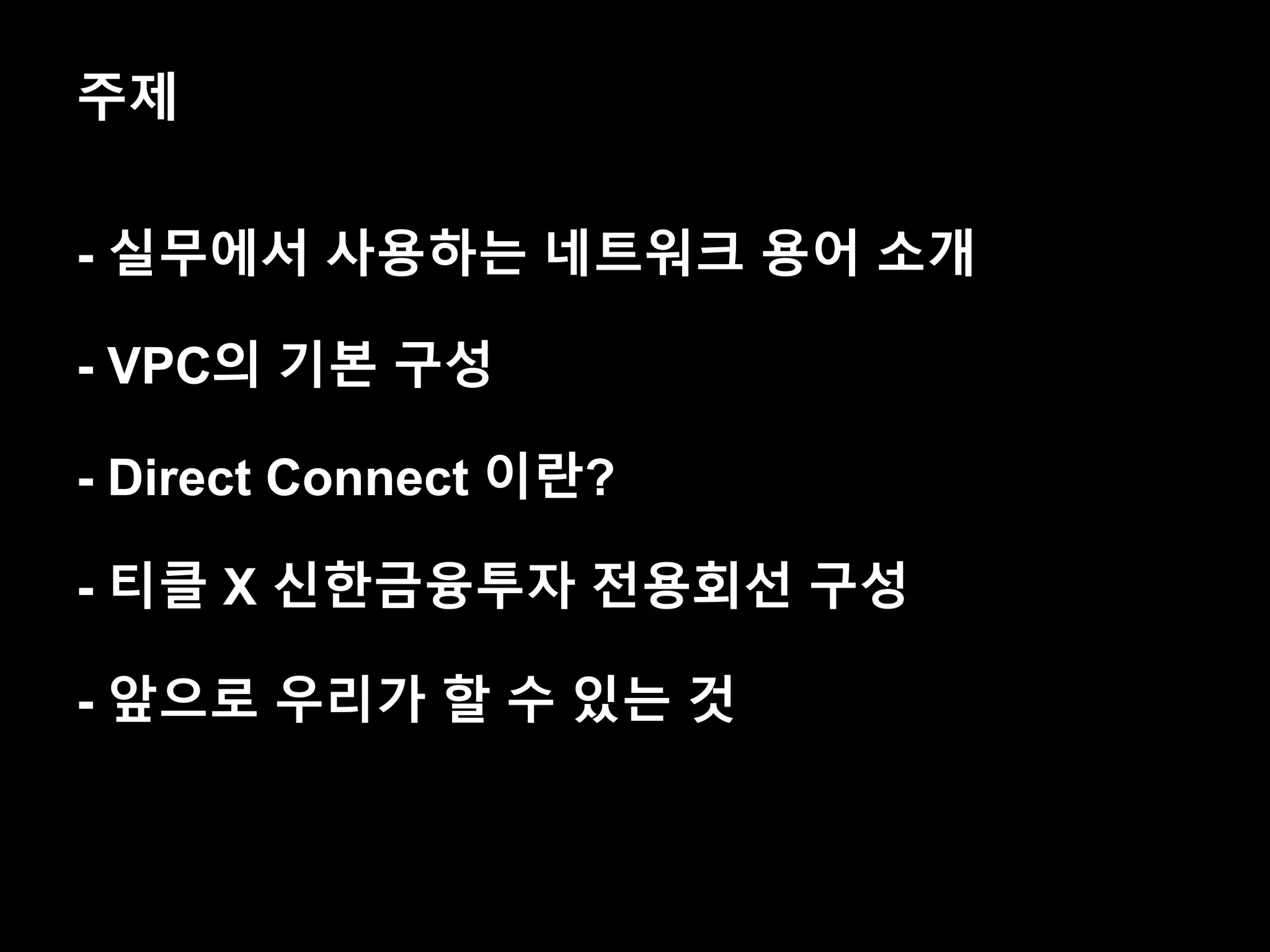

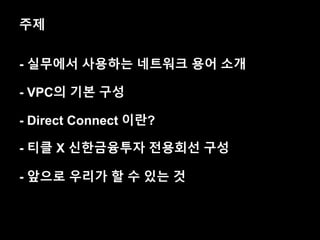

주제
- VPC의 기본 구성
- Direct Connect 이란?
- 티클 X 신한금융투자 전용회선 구성
- 앞으로 우리가 할 수 있는 것

10.0.2.0/24
10.1.0.0/16

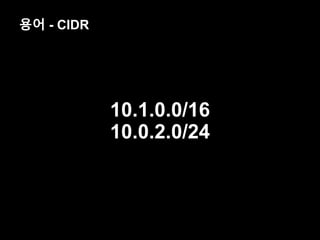

용어 - CIDR

10.1.0.0/16
용어 - CIDR
=10.1.0~255.0~255
=255.255.0.0
10.0.2.0/24
=Class B
=10.0.2.0~255
=255.255.255.0
=Class C

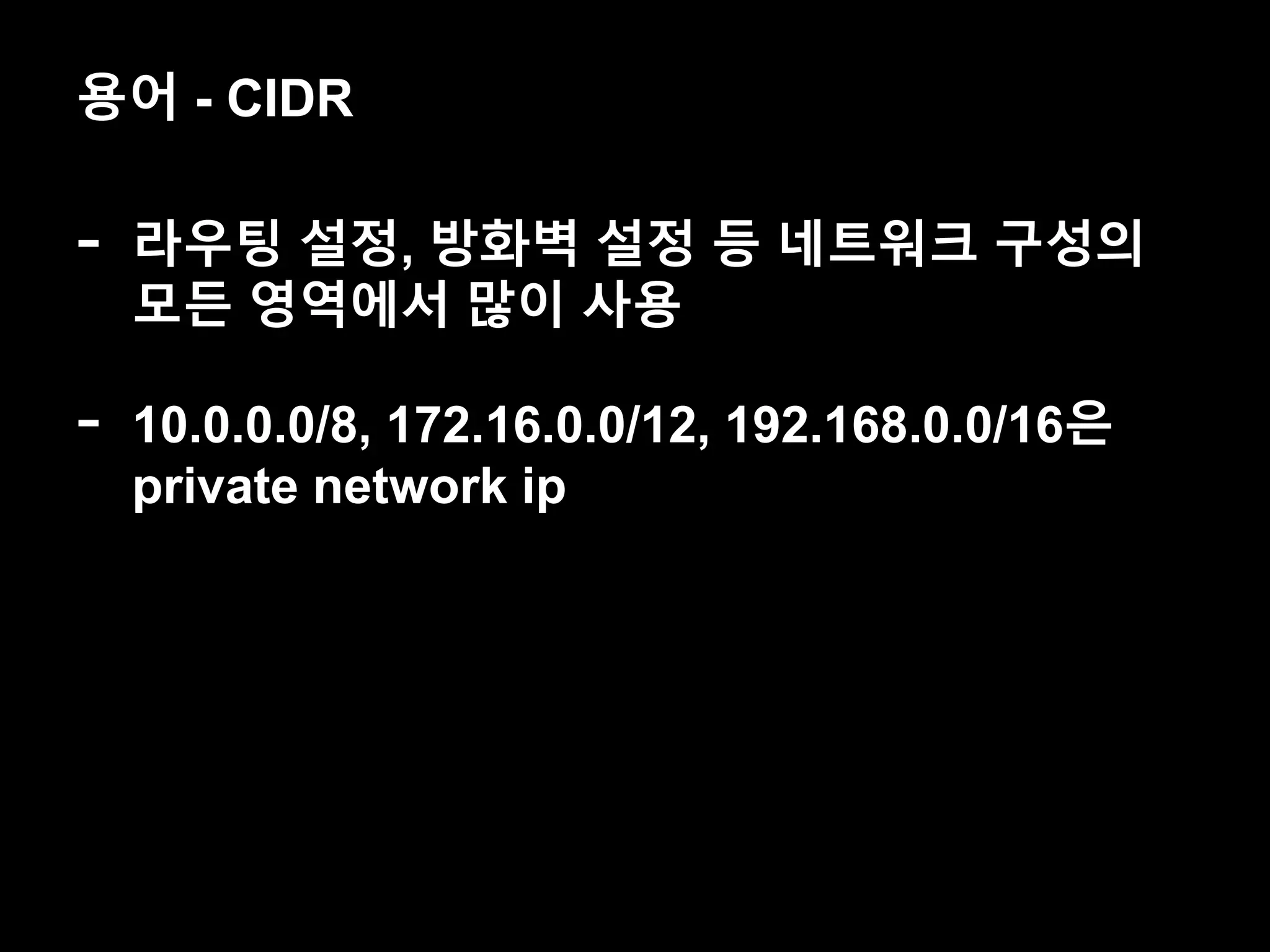

용어 - CIDR
- 라우팅 설정, 방화벽 설정 등 네트워크 구성의
모든 영역에서 많이 사용
- 10.0.0.0/8, 172.16.0.0/12, 192.168.0.0/16은
private network ip

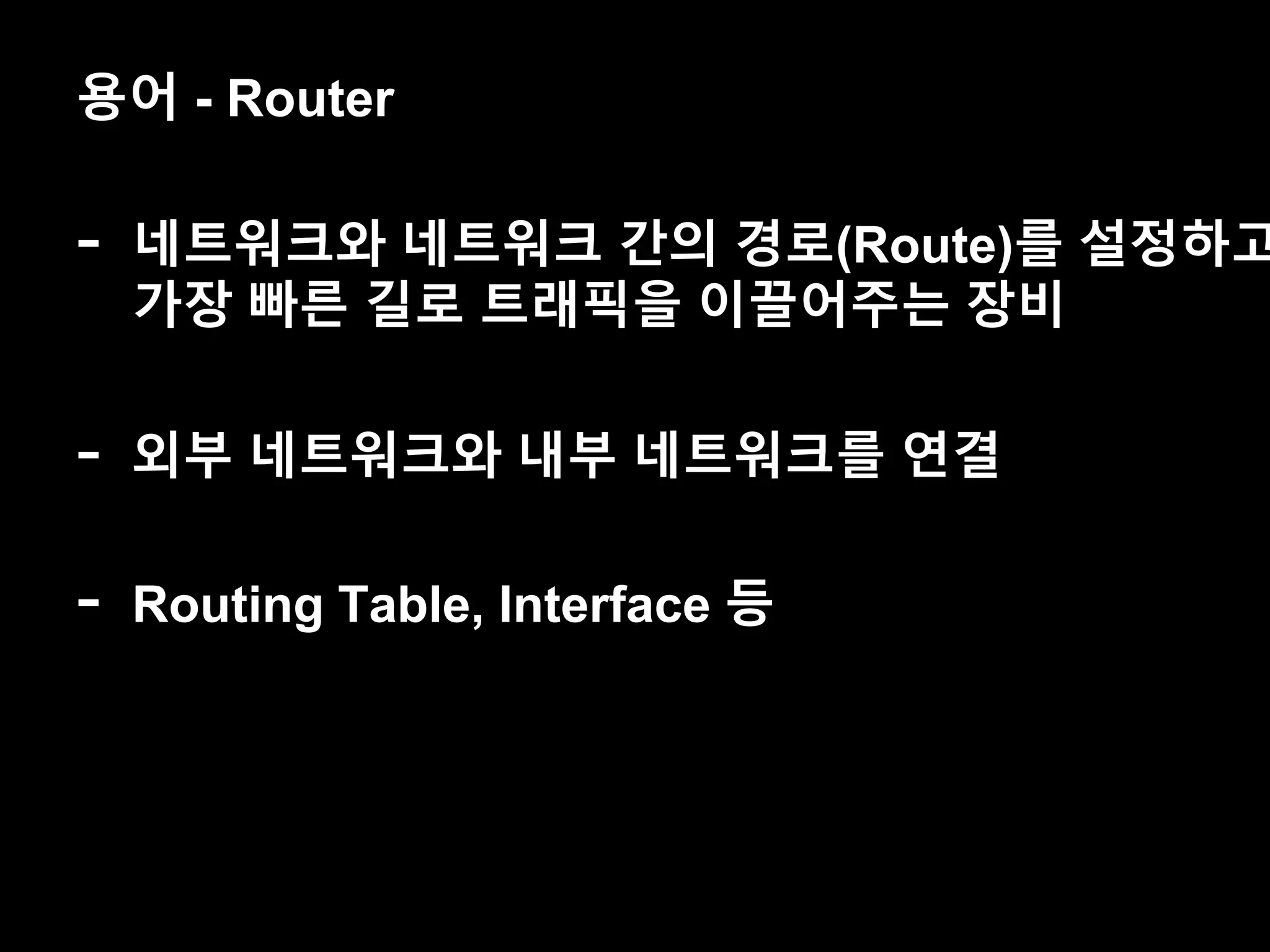

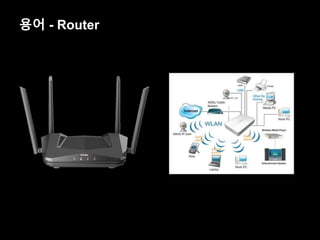

용어 - Router
- 네트워크와 네트워크 간의 경로(Route)를 설정하고
가장 빠른 길로 트래픽을 이끌어주는 장비
- 외부 네트워크와 내부 네트워크를 연결
- Routing Table, Interface 등

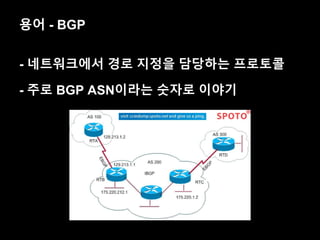

용어 - BGP
- 네트워크에서 경로 지정을 담당하는 프로토콜
- 주로 BGP ASN이라는 숫자로 이야기

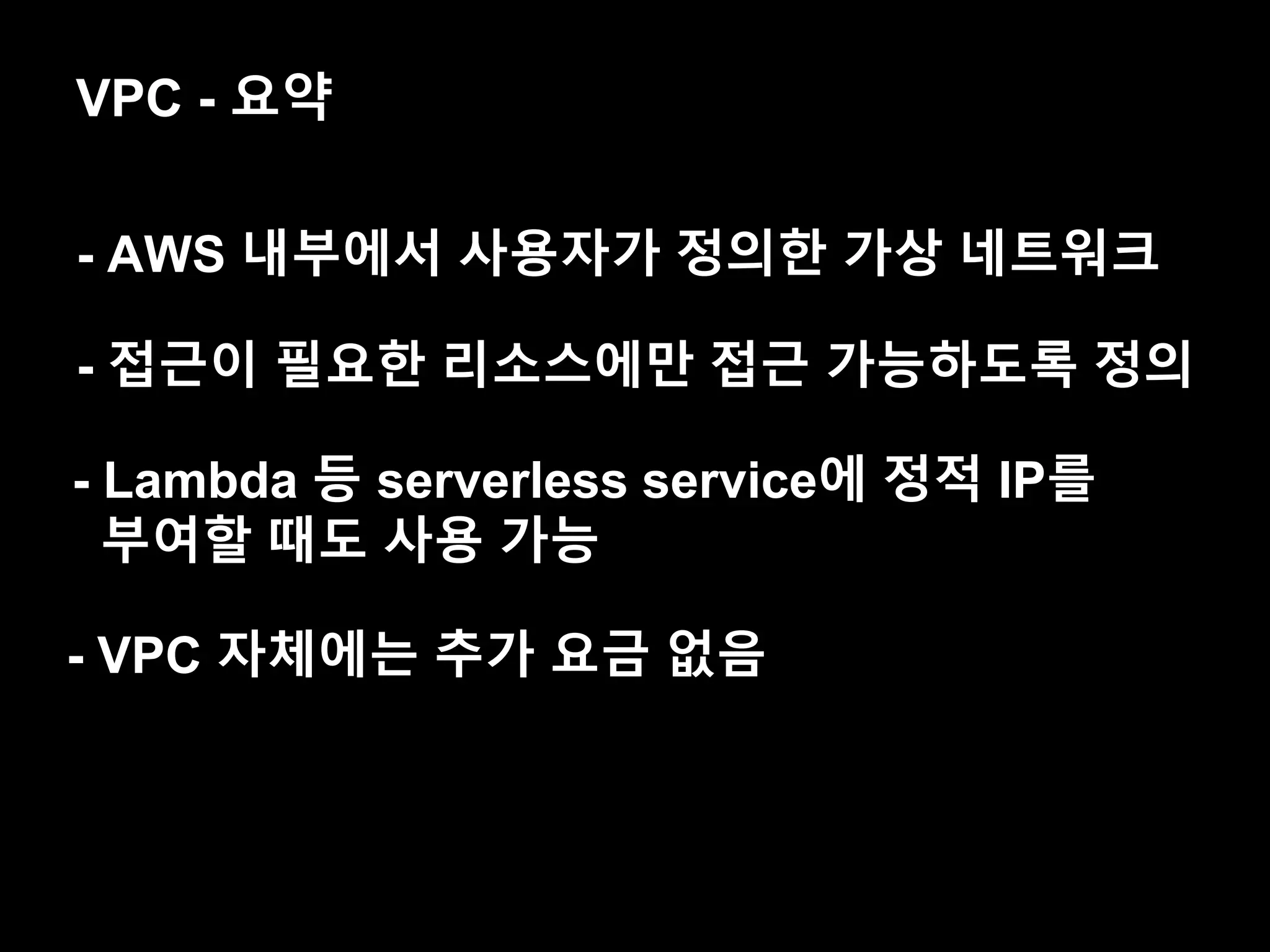

VPC - 요약
- AWS 내부에서 사용자가 정의한 가상 네트워크
- 접근이 필요한 리소스에만 접근 가능하도록 정의
- VPC 자체에는 추가 요금 없음
- Lambda 등 serverless service에 정적 IP를
부여할 때도 사용 가능

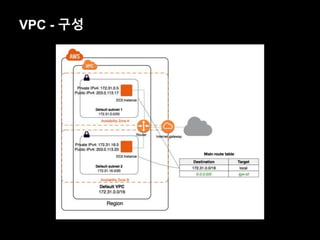

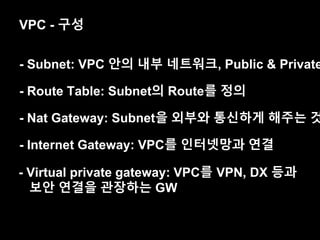

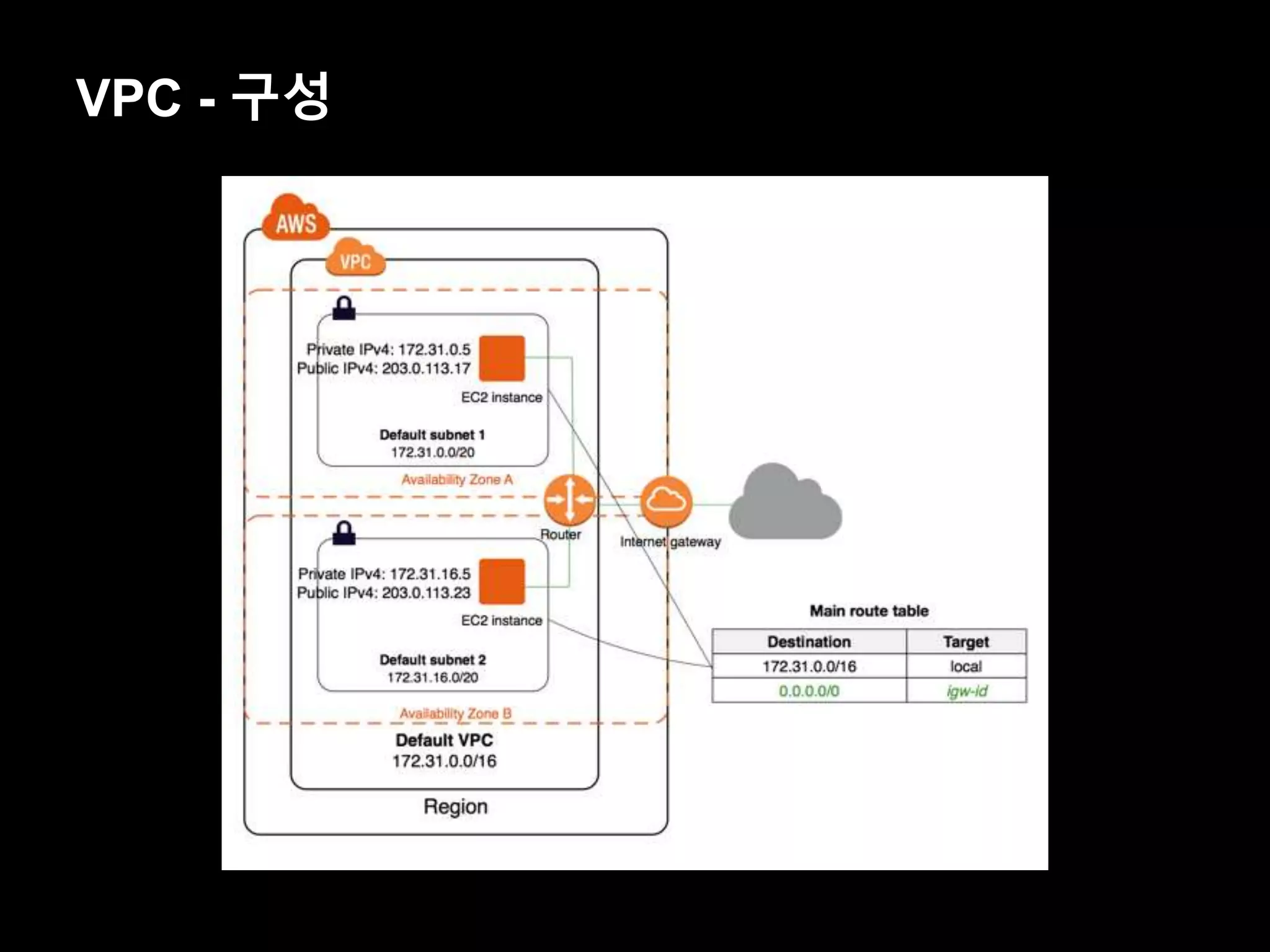

VPC - 구성
- Subnet: VPC 안의 내부 네트워크, Public & Private
- Route Table: Subnet의 Route를 정의
- Nat Gateway: Subnet을 외부와 통신하게 해주는 것
- Internet Gateway: VPC를 인터넷망과 연결
- Virtual private gateway: VPC를 VPN, DX 등과
보안 연결을 관장하는 GW

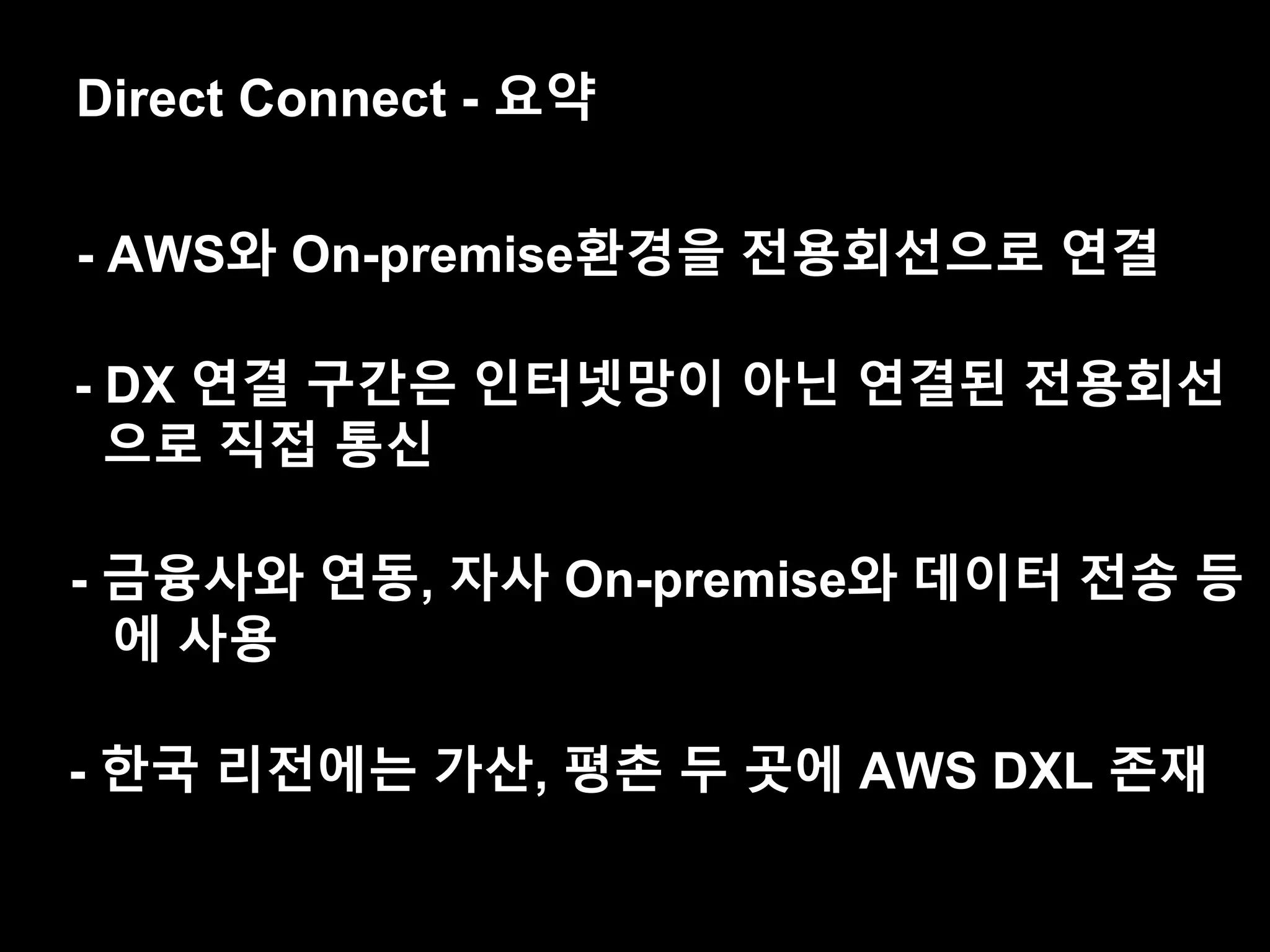

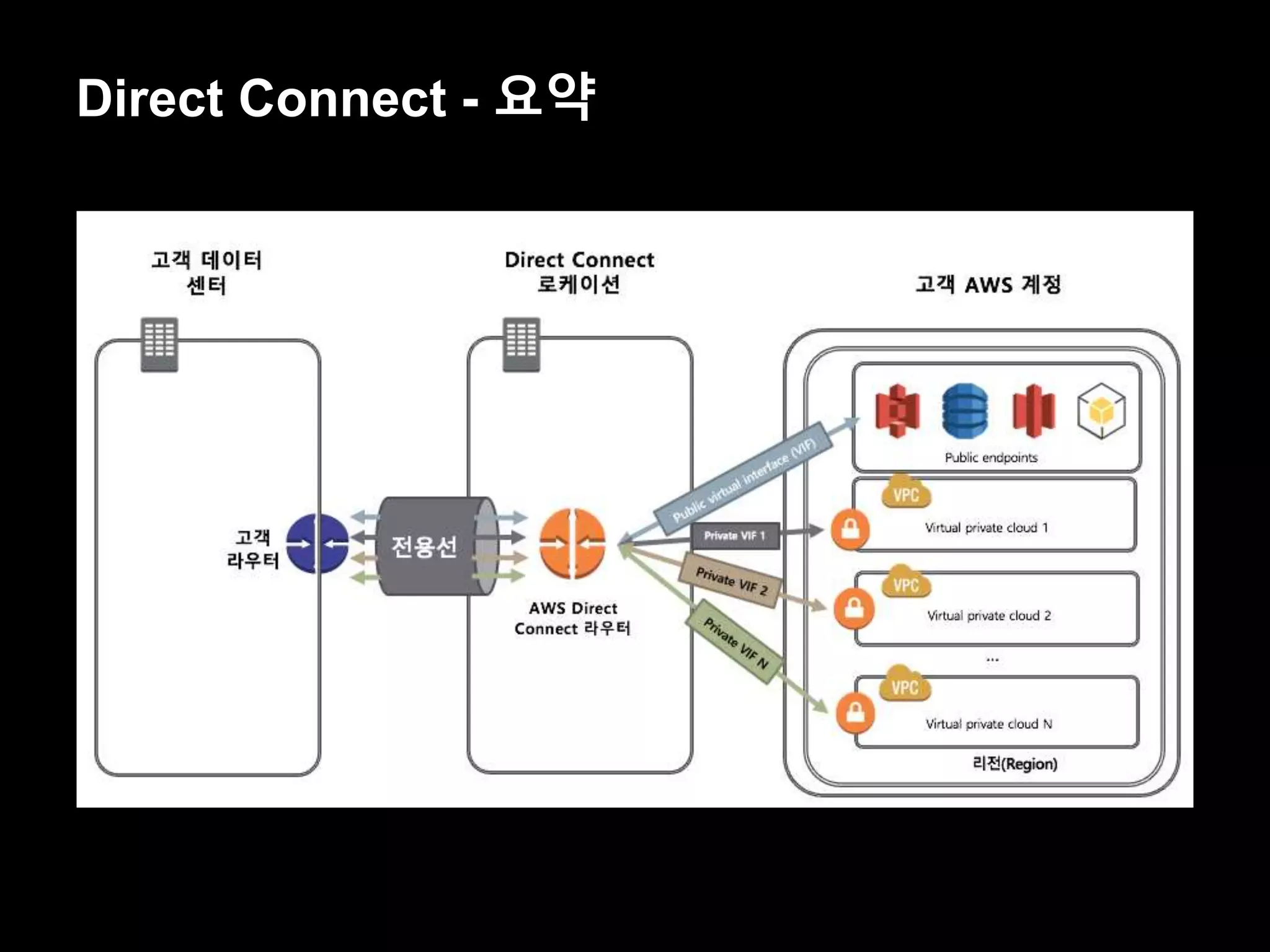

Direct Connect - 요약
- AWS와 On-premise환경을 전용회선으로 연결
- DX 연결 구간은 인터넷망이 아닌 연결된 전용회선
으로 직접 통신
- 금융사와 연동, 자사 On-premise와 데이터 전송 등
에 사용
- 한국 리전에는 가산, 평촌 두 곳에 AWS DXL 존재

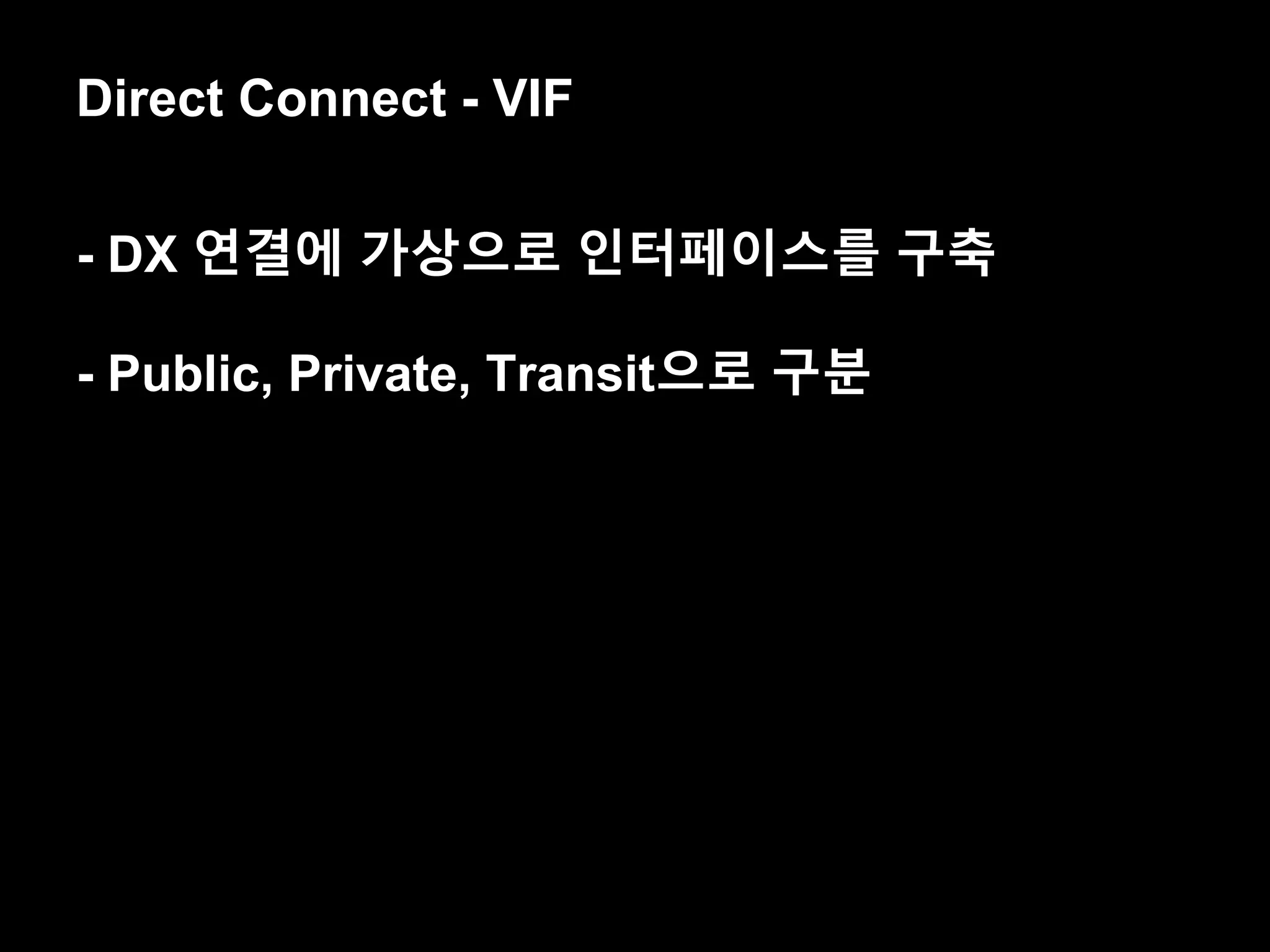

Direct Connect - VIF
- DX 연결에 가상으로 인터페이스를 구축
- Public, Private, Transit으로 구분

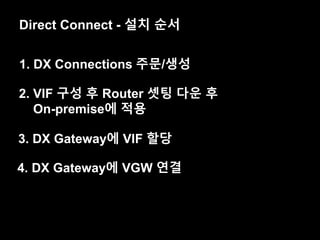

Direct Connect - 설치 순서
1. DX Connections 주문/생성
2. VIF 구성 후 Router 셋팅 다운 후
On-premise에 적용
3. DX Gateway에 VIF 할당
4. DX Gateway에 VGW 연결

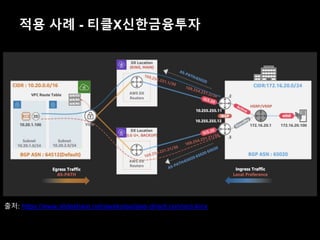

적용 사례 - 티클X신한금융투자
출처: https://www.slideshare.net/awskorea/aws-direct-connect-kinx

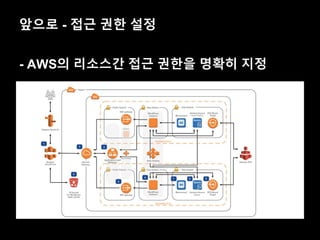

앞으로 - 접근 권한 설정
- AWS의 리소스간 접근 권한을 명확히 지정

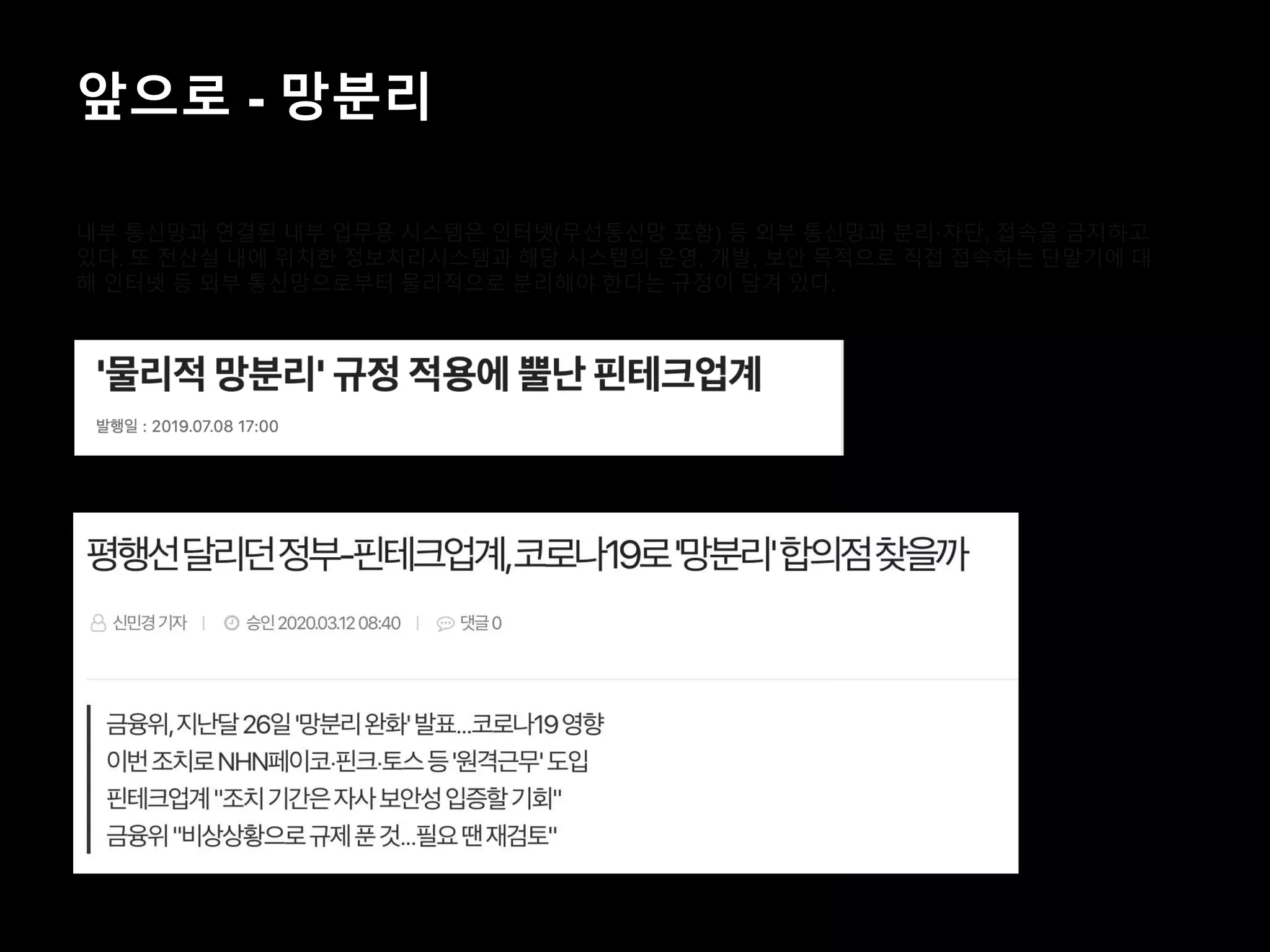

앞으로 - 망분리
내부 통신망과 연결된 내부 업무용 시스템은 인터넷(무선통신망 포함) 등 외부 통신망과 분리·차단, 접속을 금지하고
있다. 또 전산실 내에 위치한 정보처리시스템과 해당 시스템의 운영, 개발, 보안 목적으로 직접 접속하는 단말기에 대
해 인터넷 등 외부 통신망으로부터 물리적으로 분리해야 한다는 규정이 담겨 있다.

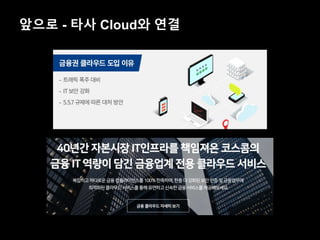

앞으로 - 타사 Cloud와 연결
