Google Container Engine (GKE) & Kubernetes のアーキテクチャ解説

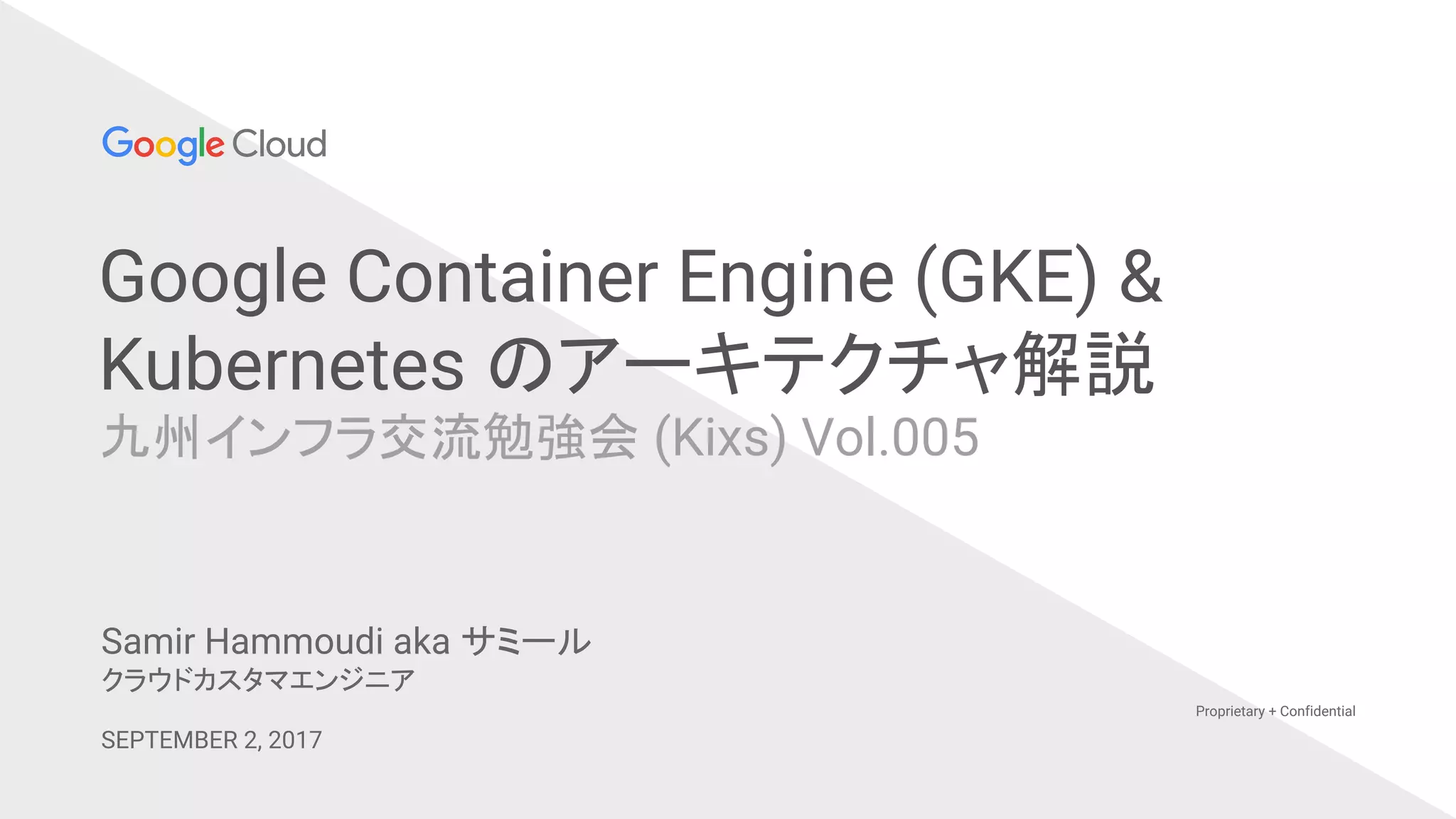

- 1. Google Container Engine(GKE) & Kubernetes のアーキテクチャ解説 九州インフラ交流勉強会 (Kixs) Vol.005 Proprietary + Confidential Samir Hammoudi aka サミール クラウドカスタマエンジニア SEPTEMBER 2, 2017
- 2. 自己紹介 Samir Hammoudi（本イベントではサミえもんw） クラウドカスタマエンジニア（セールスエンジニアね） Twitter: @ksimir LinkedIn:https://www.linkedin.com/in/hammoudi/ → スイスで７年間コンスタントとしてプライベートクラウド系のプロジェクトを担当 → ３年半前に日本に移住、外資系大手IT ベンダーに入社 → 2017年11月にセールスエンジニアとしてGoogle に入社 → ゲーム会社を担当（ゲームが大好きなのでラッキー） → Cloud Spanner が大好き！
- 3. Copyright 2015 GoogleInc Googleでは10年間に渡り、すべてのサービスをコンテナ で動かしてきた 毎週20億以上のコンテナを立ち上げている Images by Connie Zhou

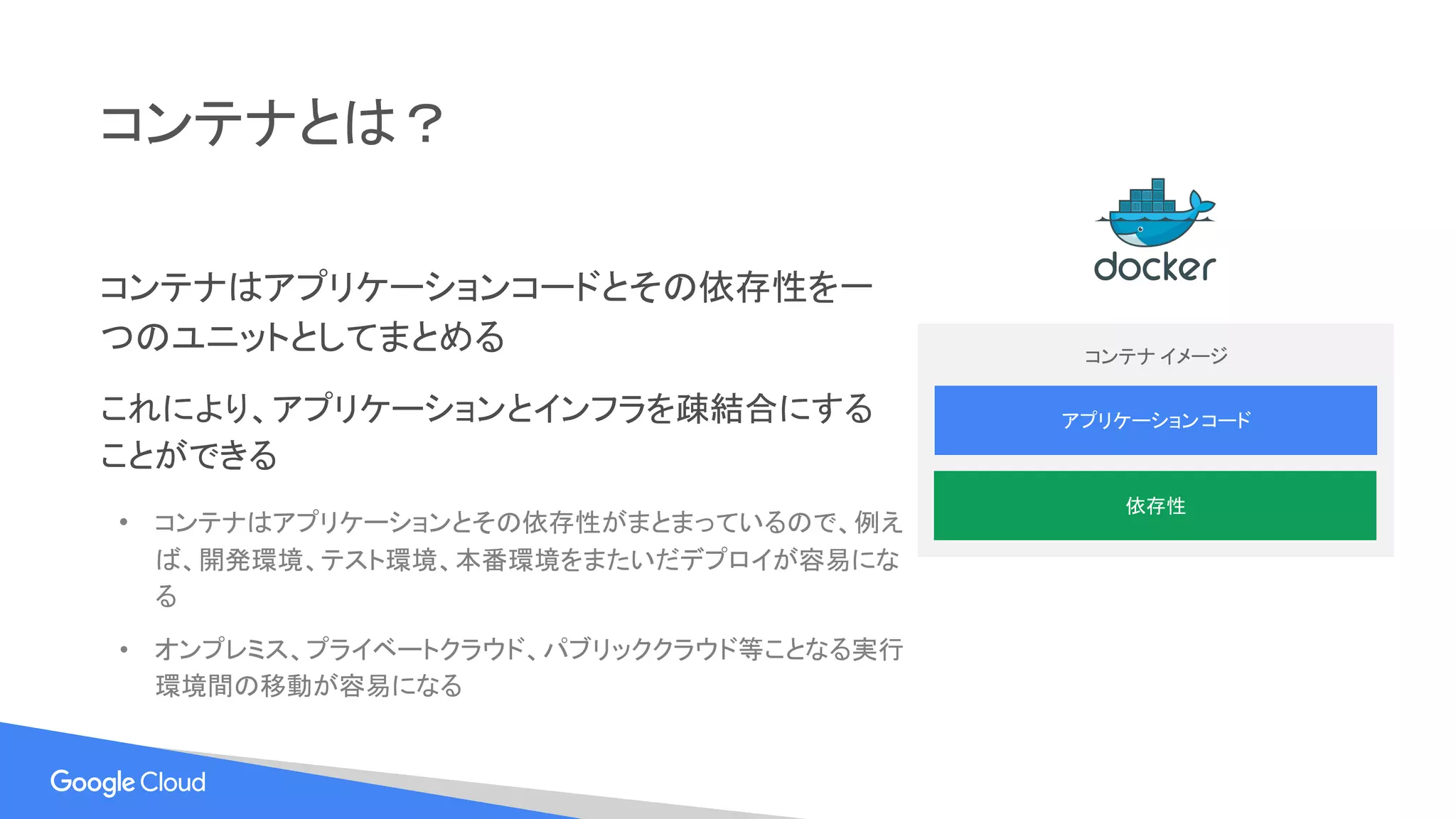

- 4.

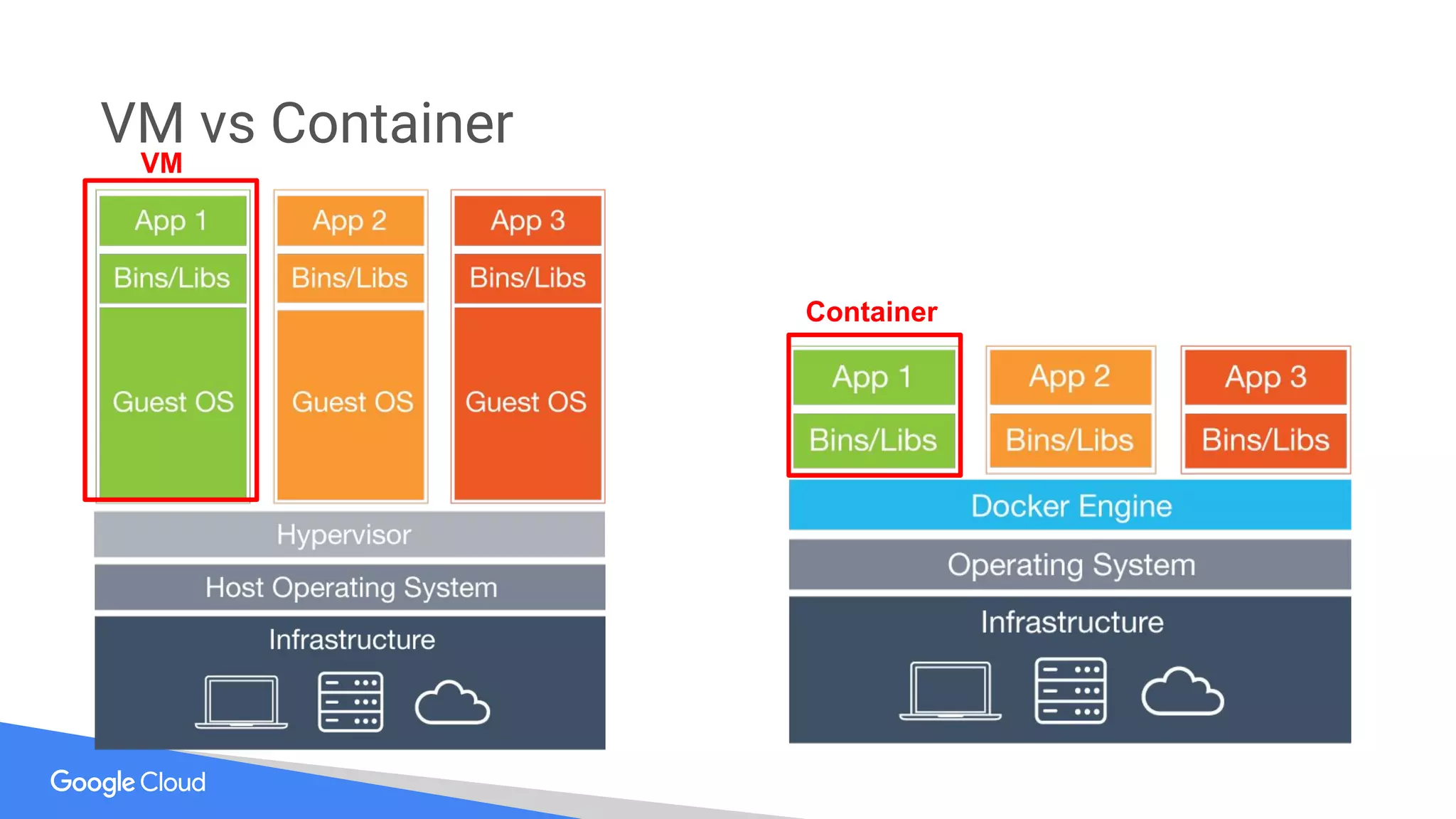

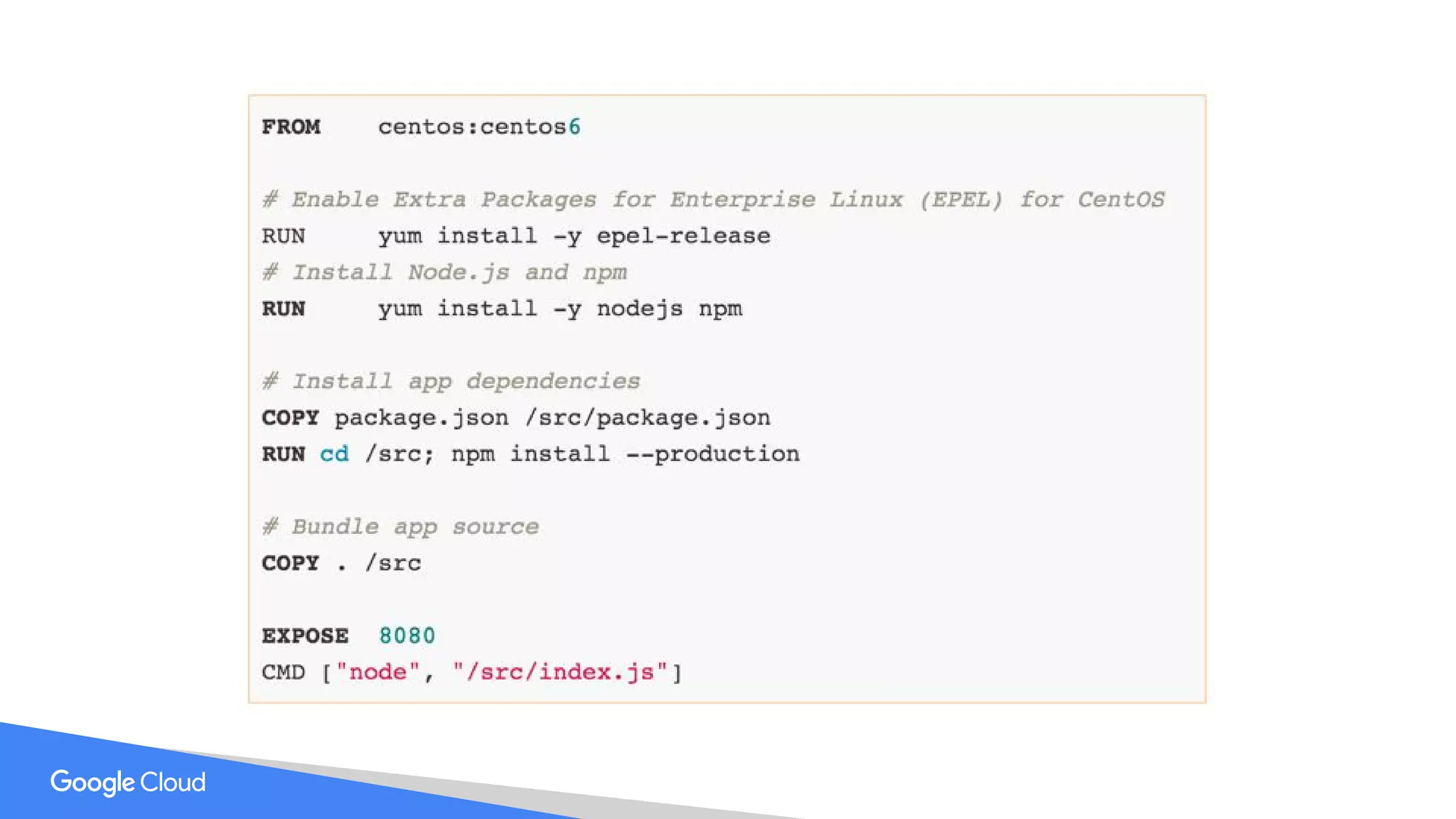

- 6.

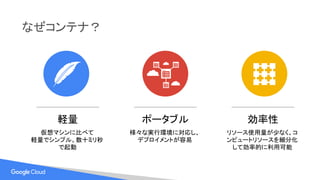

- 7.

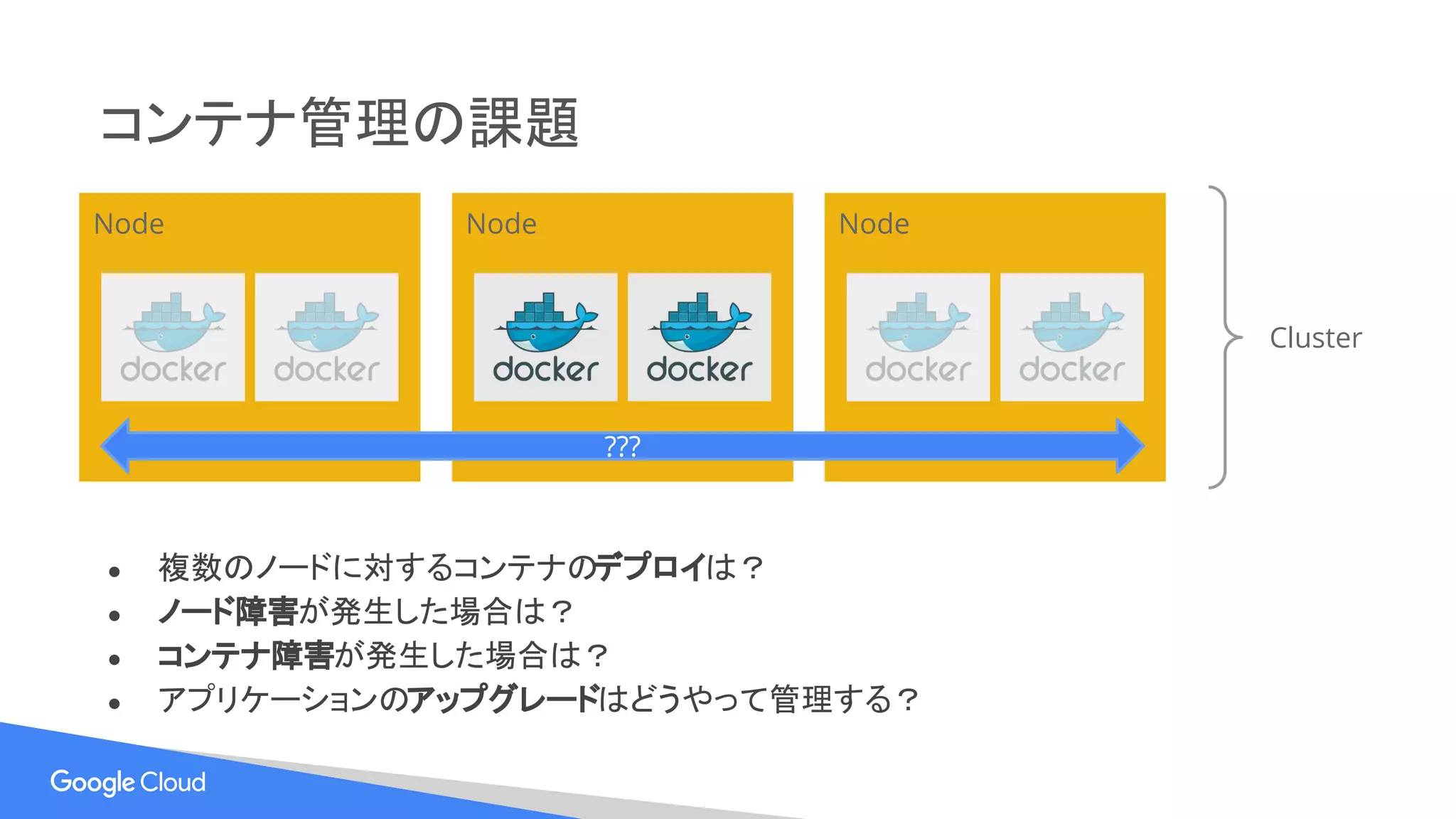

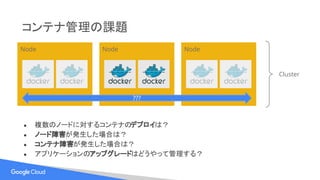

- 8. コンテナ管理の課題 Node Node Cluster Node ??? ● 複数のノードに対するコンテナのデプロイは？ ●ノード障害が発生した場合は？ ● コンテナ障害が発生した場合は？ ● アプリケーションのアップグレードはどうやって管理する？
- 9. Kubernetes κυβερνήτης: Greek for“pilot” or “helmsman of a ship” the open source cluster manager from Google

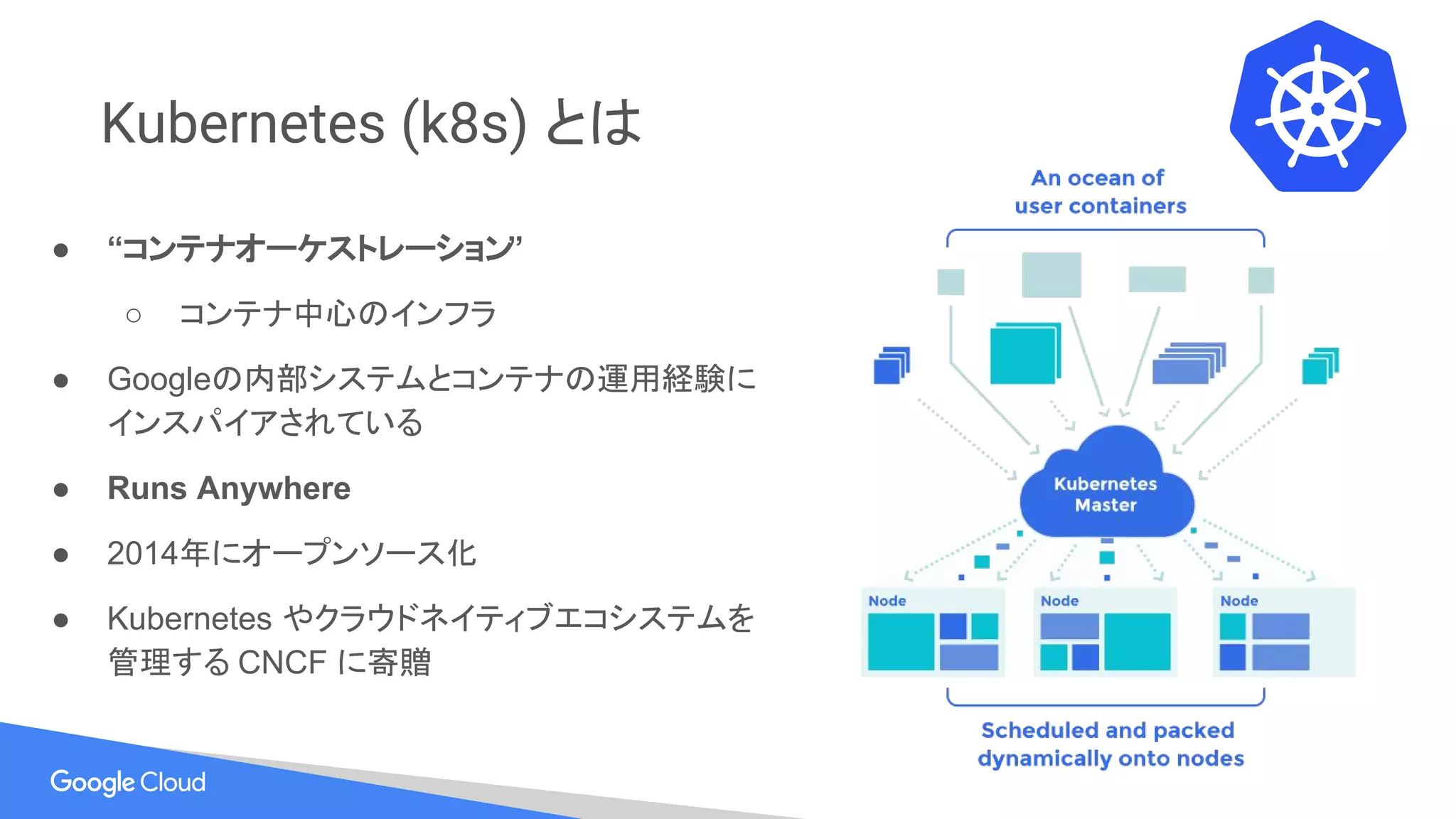

- 10. Kubernetes (k8s) とは ●“コンテナオーケストレーション” ○ コンテナ中心のインフラ ● Googleの内部システムとコンテナの運用経験に インスパイアされている ● Runs Anywhere ● 2014年にオープンソース化 ● Kubernetes やクラウドネイティブエコシステムを 管理する CNCF に寄贈
- 11.

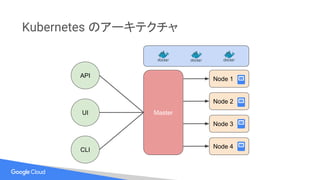

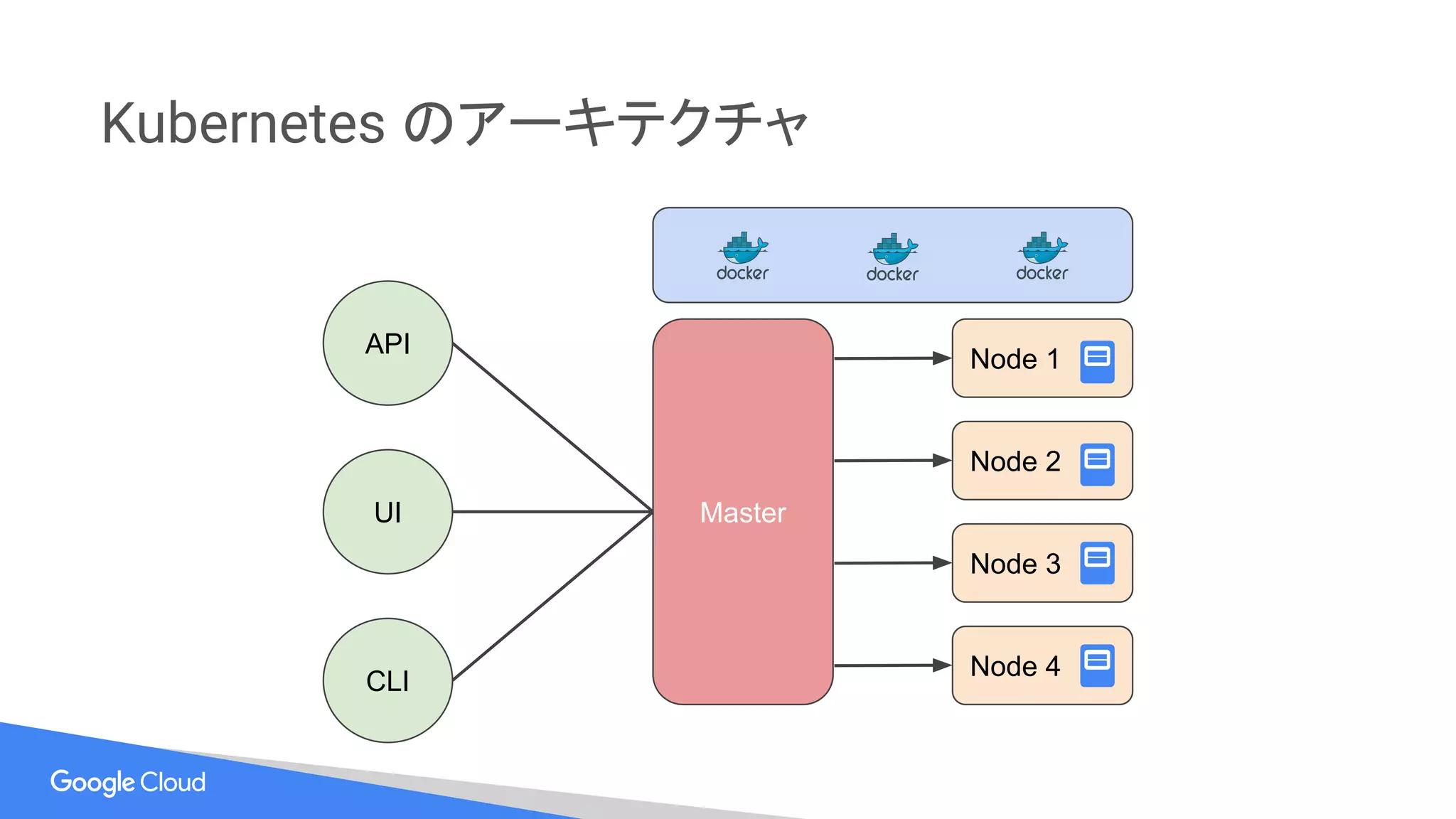

- 12. Kubernetes のアーキテクチャ API UI CLI Master Node 1 Node2 Node 3 Node 4
- 13.

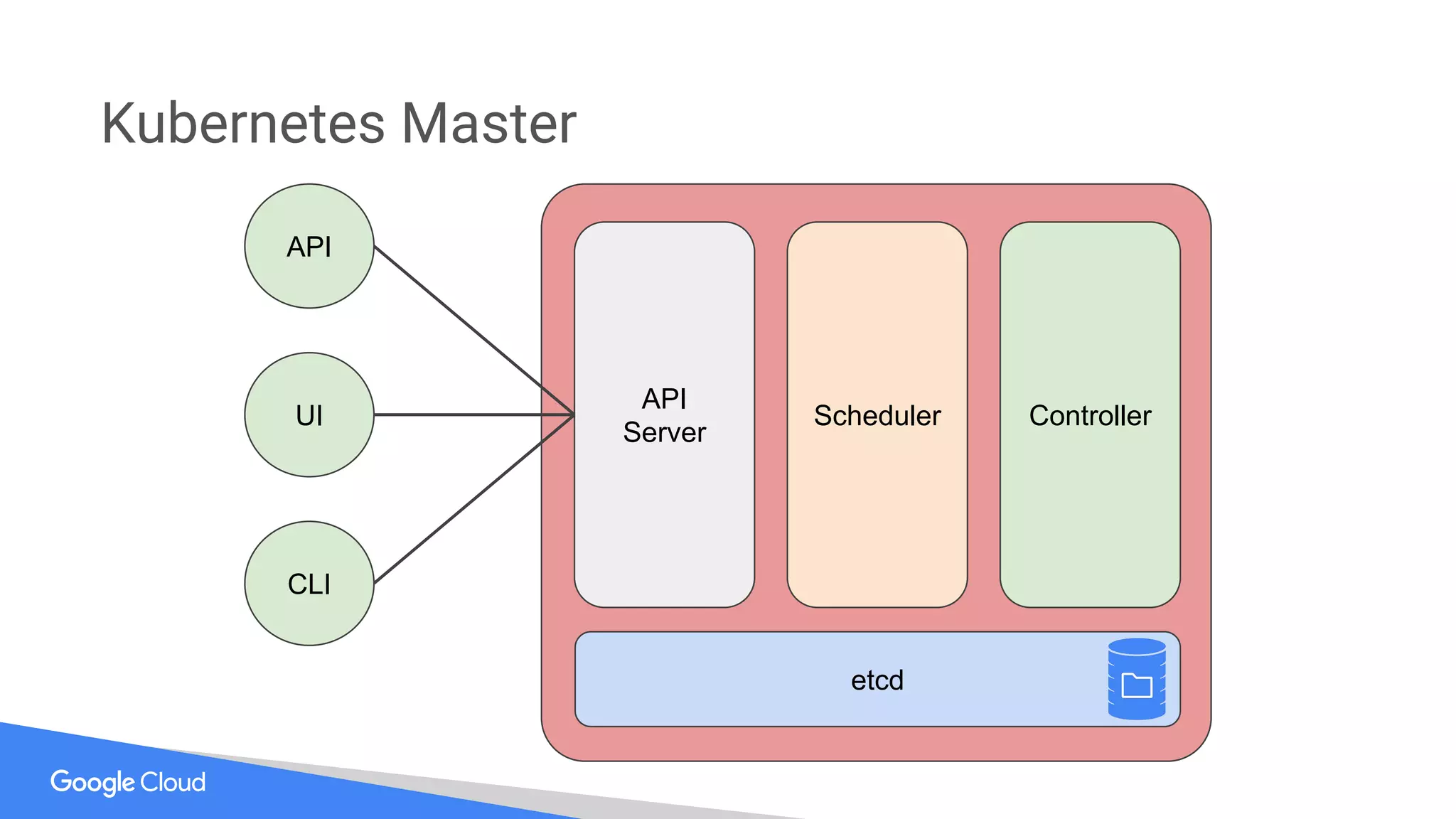

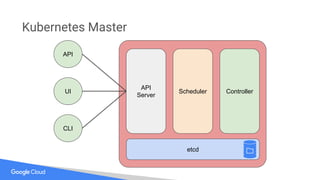

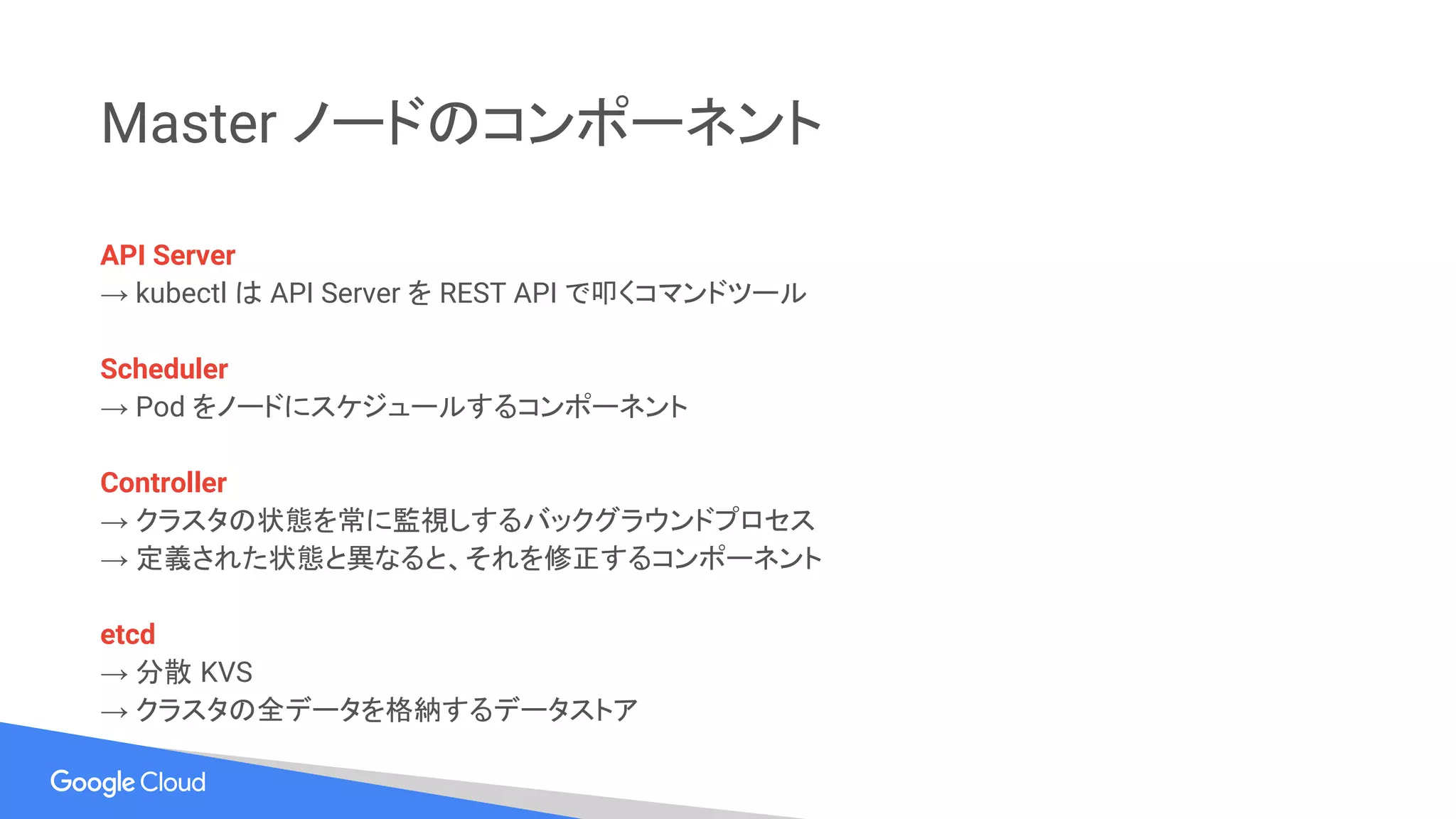

- 14. Master ノードのコンポーネント API Server →kubectl は API Server を REST API で叩くコマンドツール Scheduler → Pod をノードにスケジュールするコンポーネント Controller → クラスタの状態を常に監視しするバックグラウンドプロセス → 定義された状態と異なると、それを修正するコンポーネント etcd → 分散 KVS → クラスタの全データを格納するデータストア

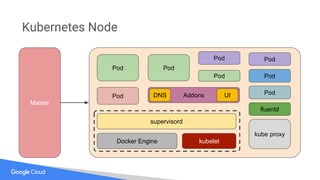

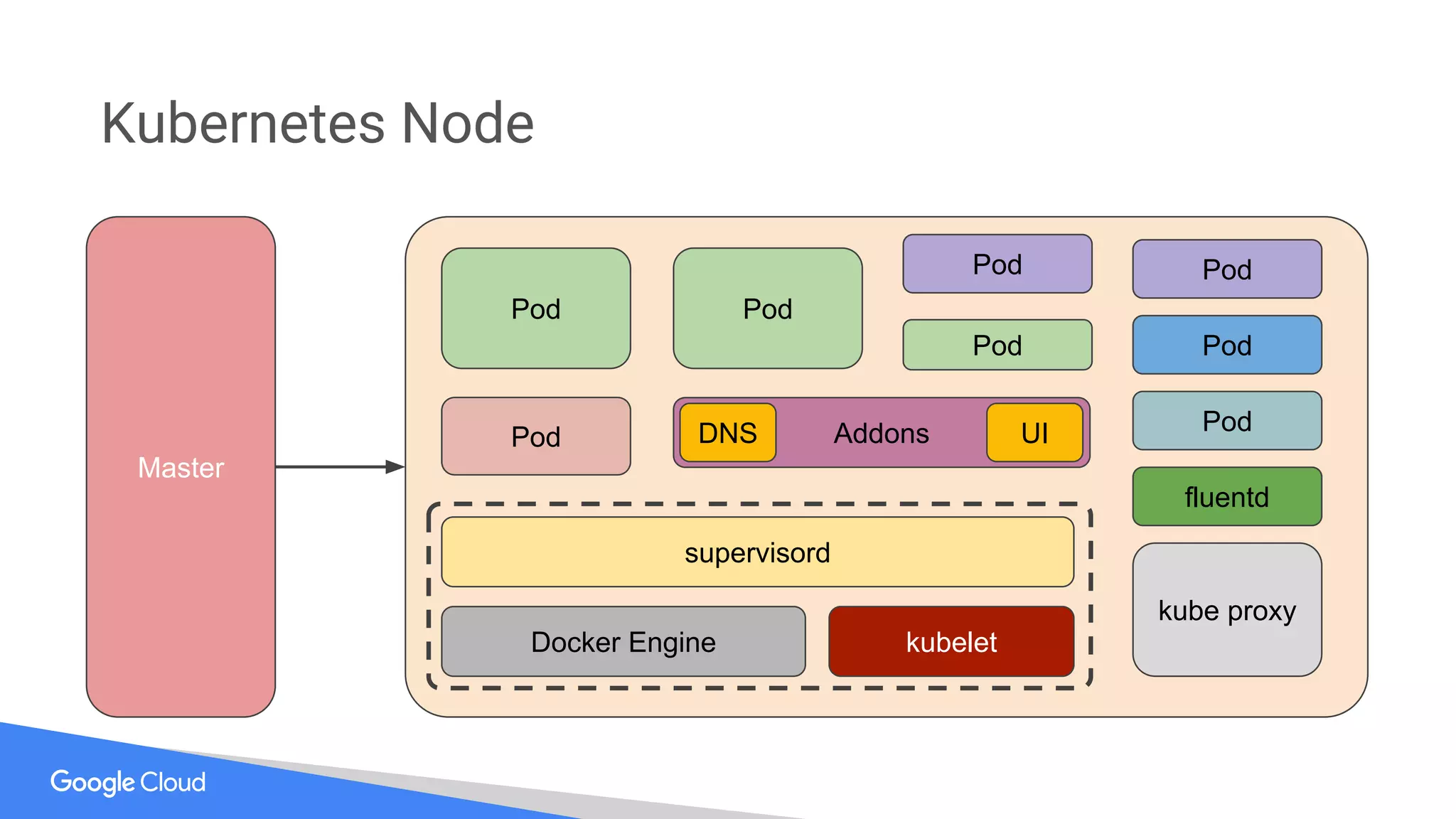

- 15. Kubernetes Node Master Docker Enginekubelet kube proxy supervisord fluentd Pod Pod Pod Pod Pod Pod AddonsDNS UI Pod Pod

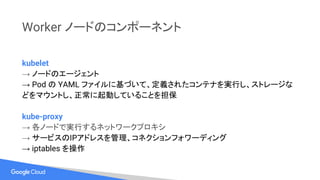

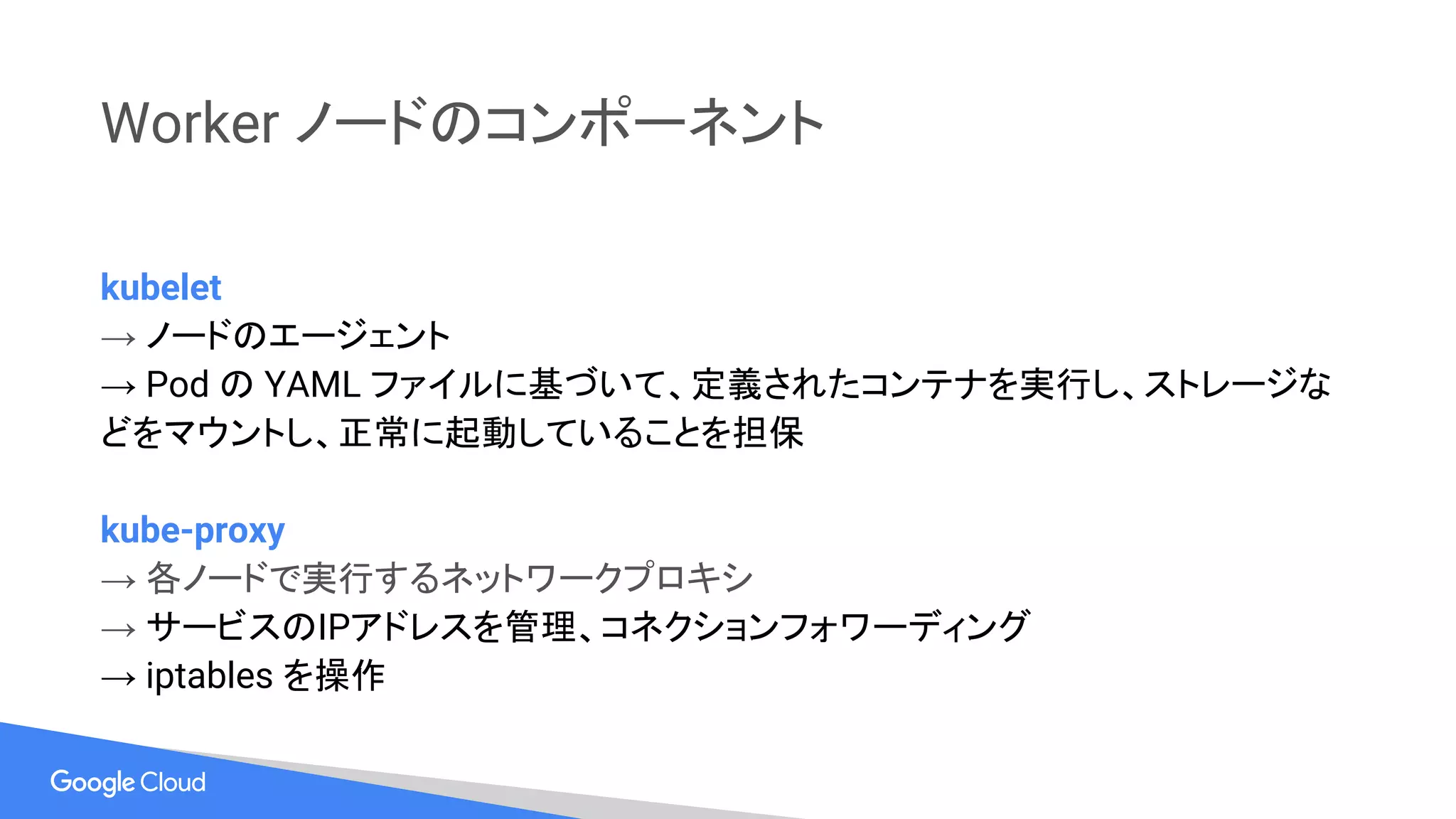

- 16. Worker ノードのコンポーネント kubelet → ノードのエージェント →Pod の YAML ファイルに基づいて、定義されたコンテナを実行し、ストレージな どをマウントし、正常に起動していることを担保 kube-proxy → 各ノードで実行するネットワークプロキシ → サービスのIPアドレスを管理、コネクションフォワーディング → iptables を操作

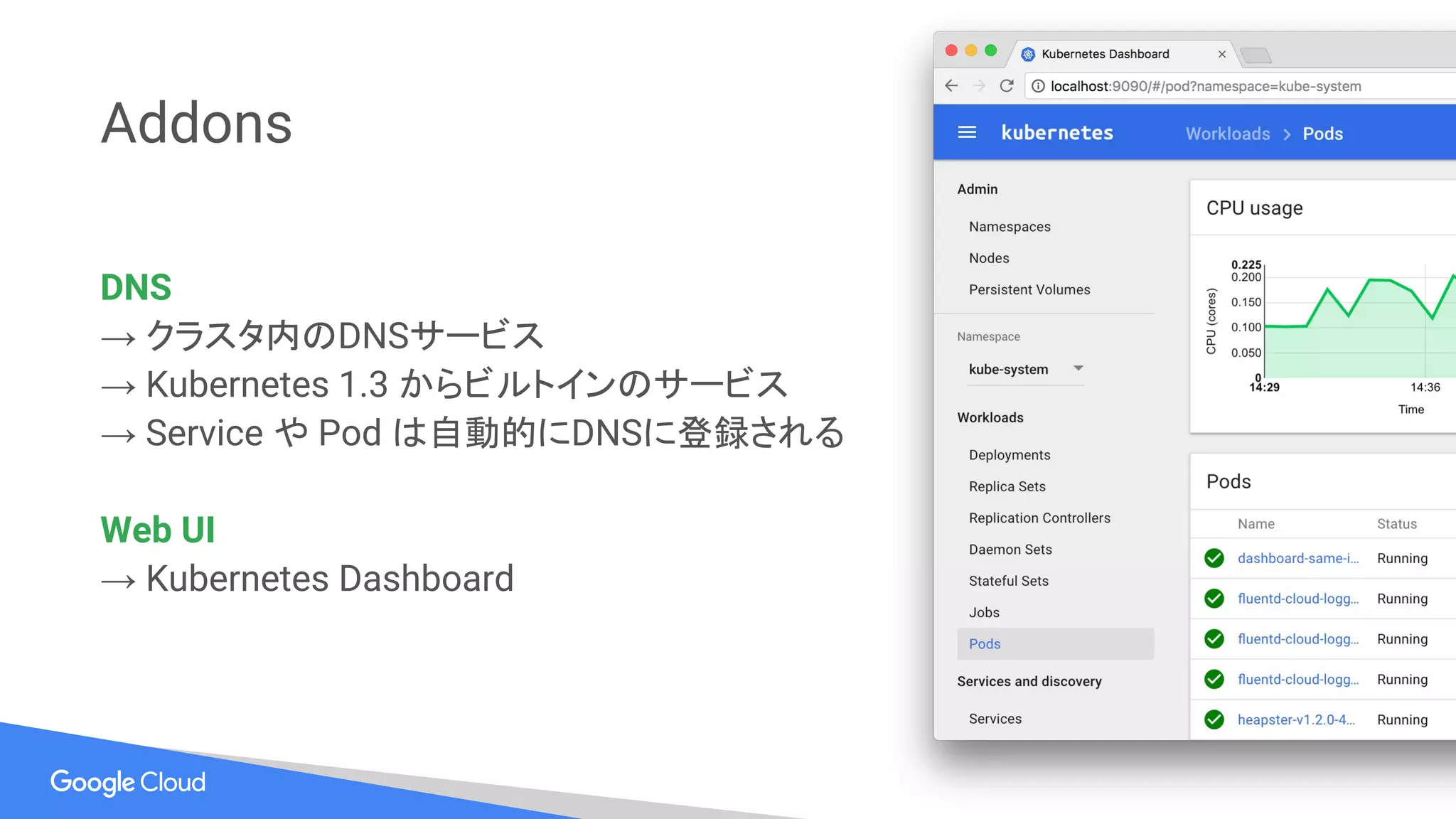

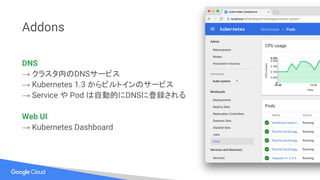

- 17. Addons DNS → クラスタ内のDNSサービス → Kubernetes1.3 からビルトインのサービス → Service や Pod は自動的にDNSに登録される Web UI → Kubernetes Dashboard
- 18.

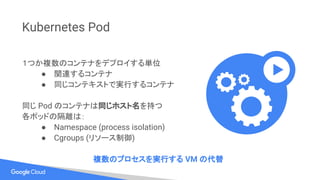

- 19. Kubernetes Pod １つか複数のコンテナをデプロイする単位 ● 関連するコンテナ ●同じコンテキストで実行するコンテナ 同じ Pod のコンテナは同じホスト名を持つ 各ポッドの隔離は： ● Namespace (process isolation) ● Cgroups (リソース制御) 複数のプロセスを実行する VM の代替

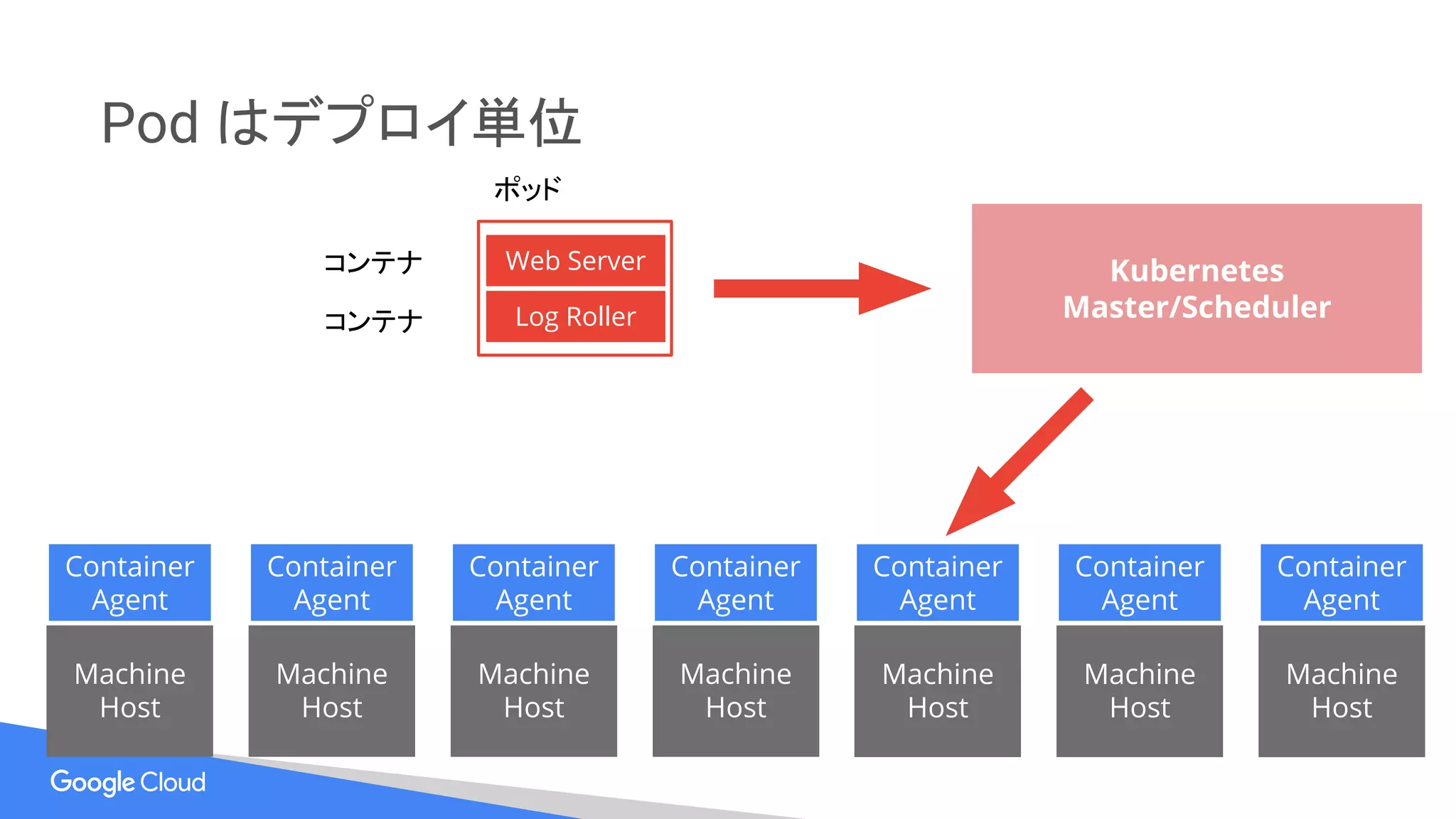

- 20. Pod はデプロイ単位 Log Roller WebServer Machine Host Machine Host Machine Host Machine Host Machine Host Machine Host Machine Host Container Agent Container Agent Container Agent Container Agent Container Agent Container Agent Container Agent Kubernetes Master/Scheduler コンテナ コンテナ ポッド

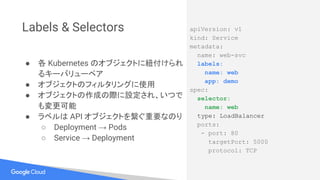

- 21. Labels & Selectors ●各 Kubernetes のオブジェクトに紐付けられ るキーバリューペア ● オブジェクトのフィルタリングに使用 ● オブジェクトの作成の際に設定され、いつで も変更可能 ● ラベルは API オブジェクトを繋ぐ重要なのり ○ Deployment → Pods ○ Service → Deployment apiVersion: v1 kind: Service metadata: name: web-svc labels: name: web app: demo spec: selector: name: web type: LoadBalancer ports: - port: 80 targetPort: 5000 protocol: TCP

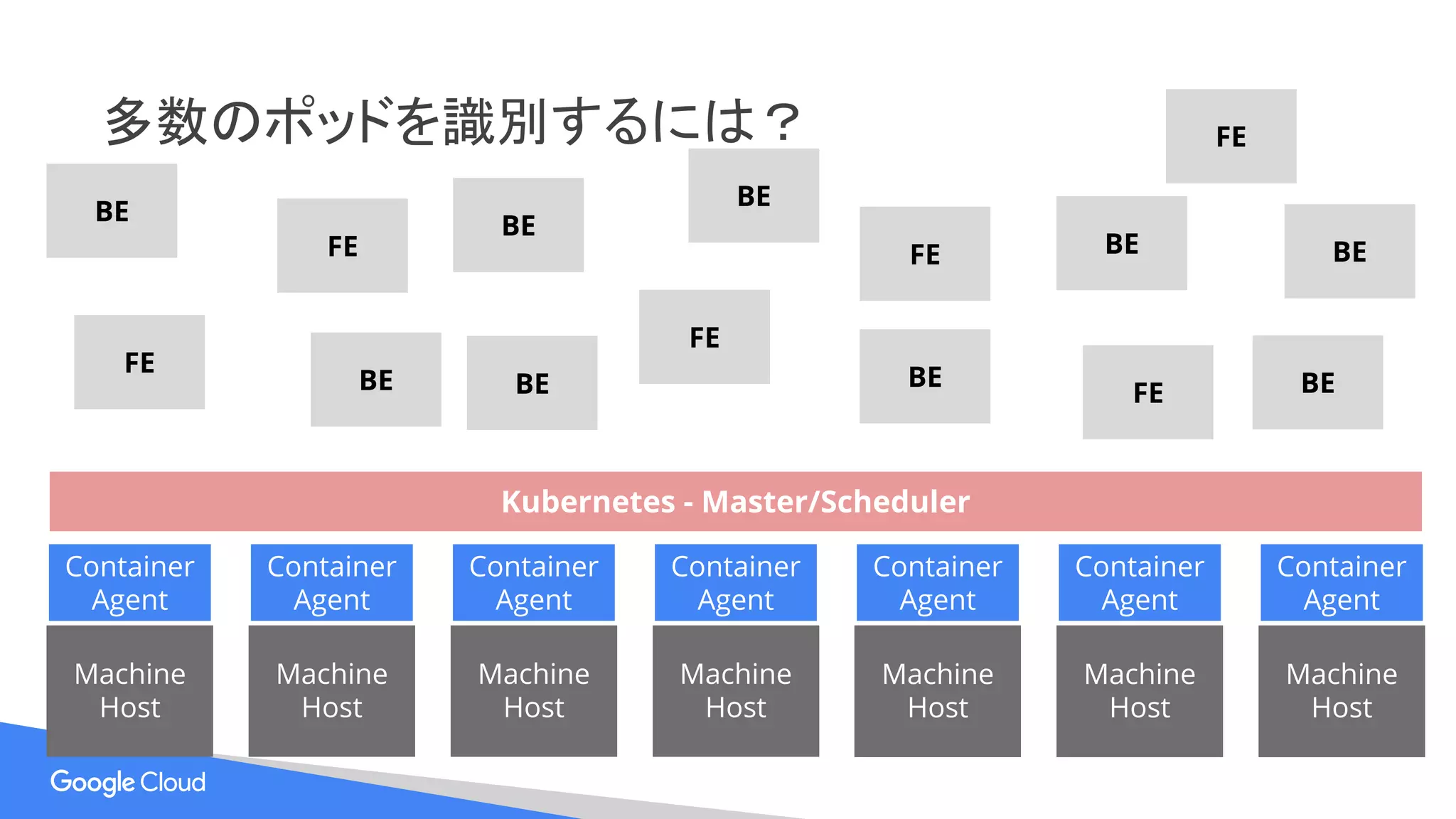

- 22.
- 23.

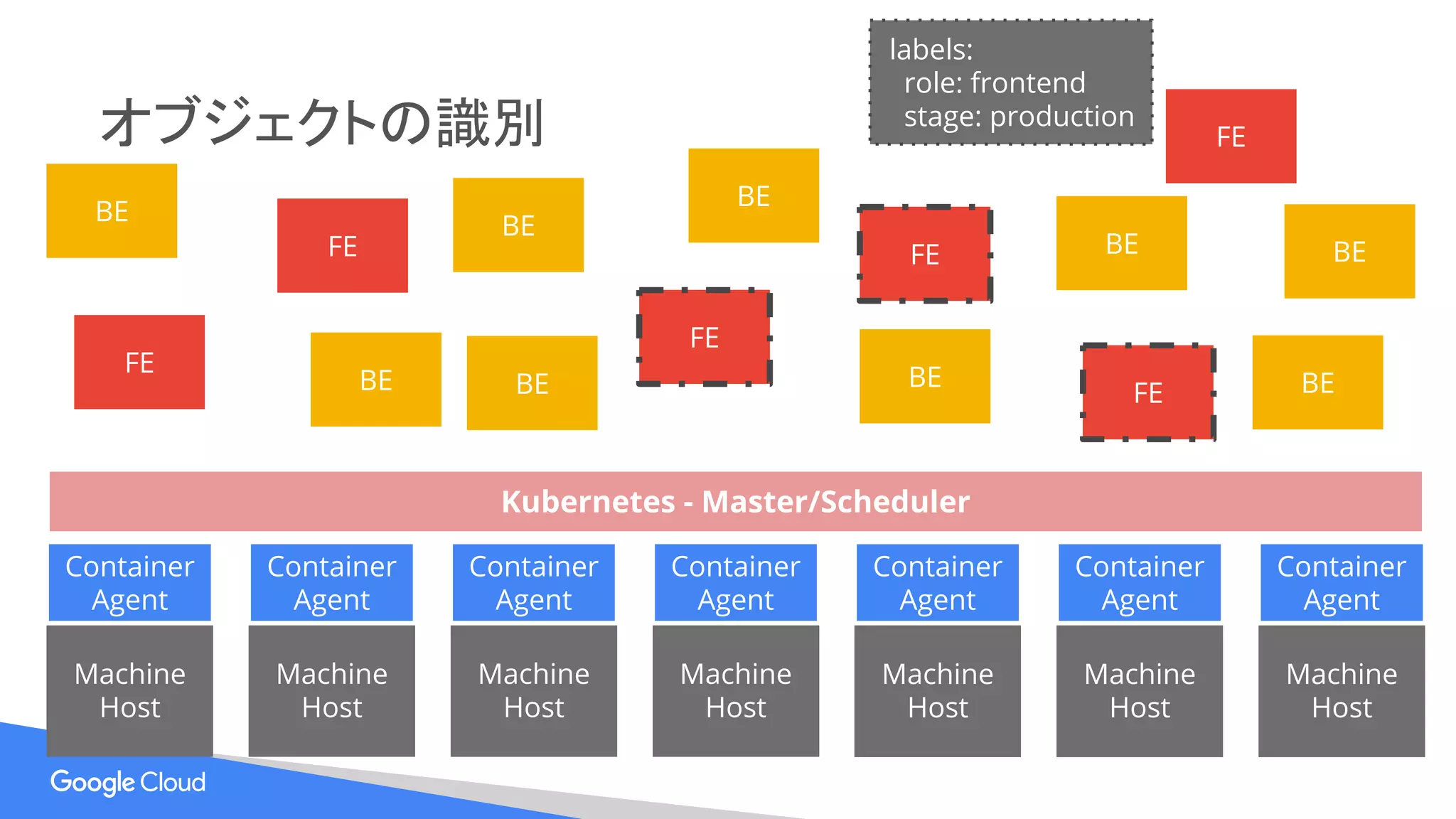

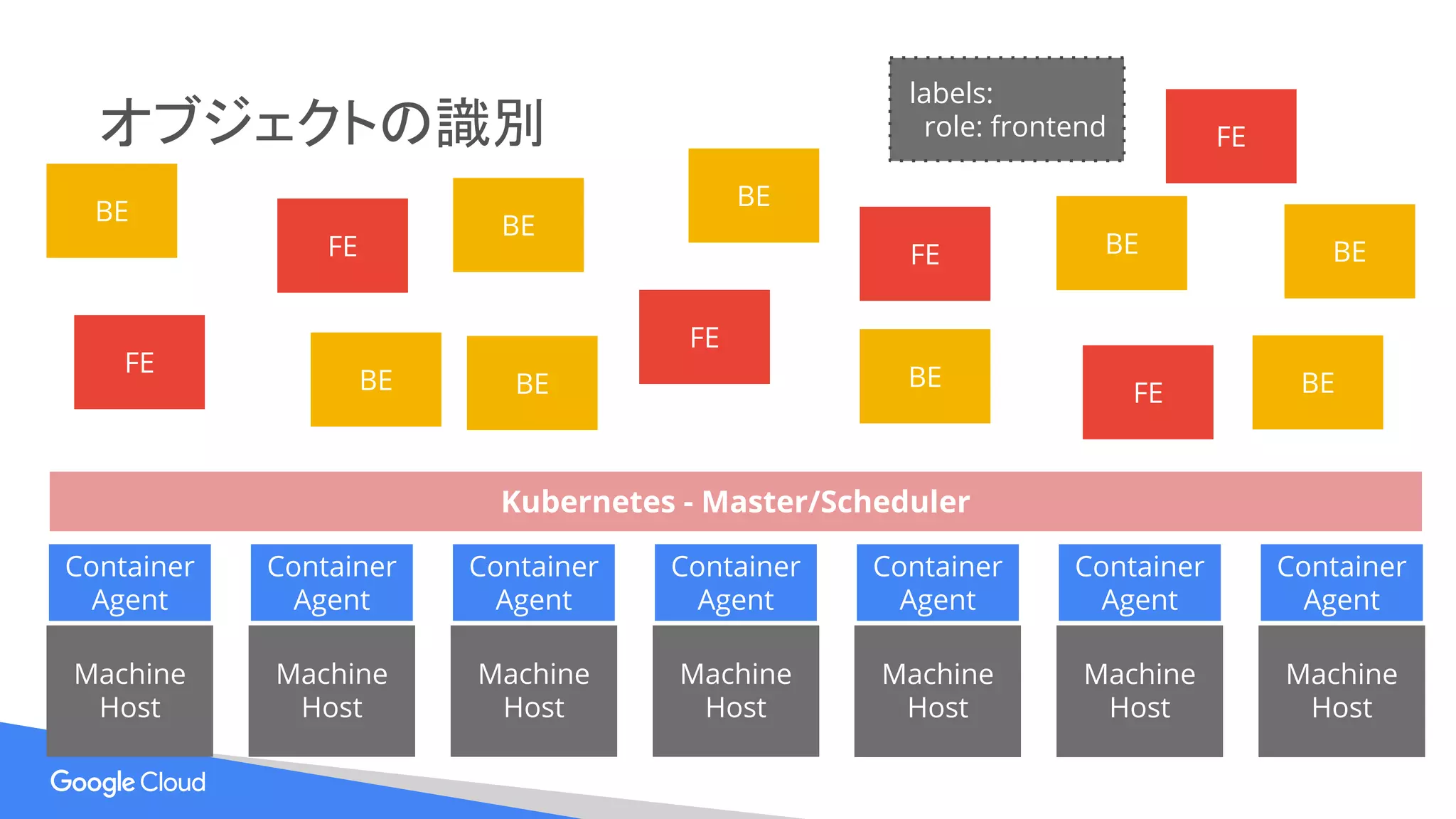

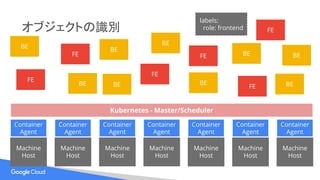

- 24. オブジェクトの識別 labels: role: frontend stage: production Machine Host Machine Host Machine Host Machine Host Machine Host Machine Host Machine Host Container Agent Container Agent Container Agent Container Agent Container Agent Container Agent Container Agent Kubernetes- Master/Scheduler FE FE FE FE FE FE BE BE BE BEBE BE BE BE BE

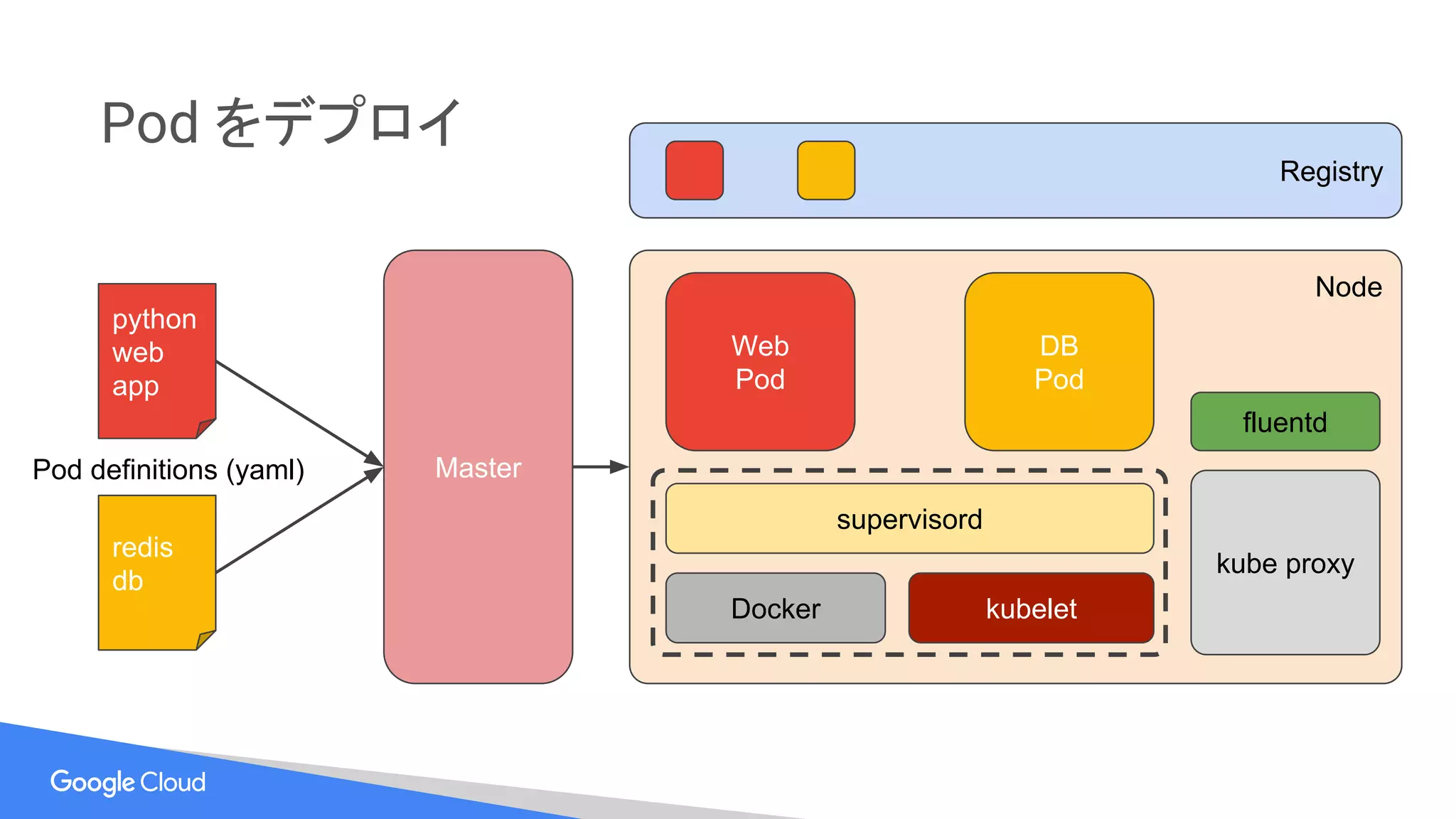

- 25. Pod をデプロイ Master Node Docker kubelet kubeproxy supervisord fluentd Web Pod DB Pod Registry python web app redis db Pod definitions (yaml)

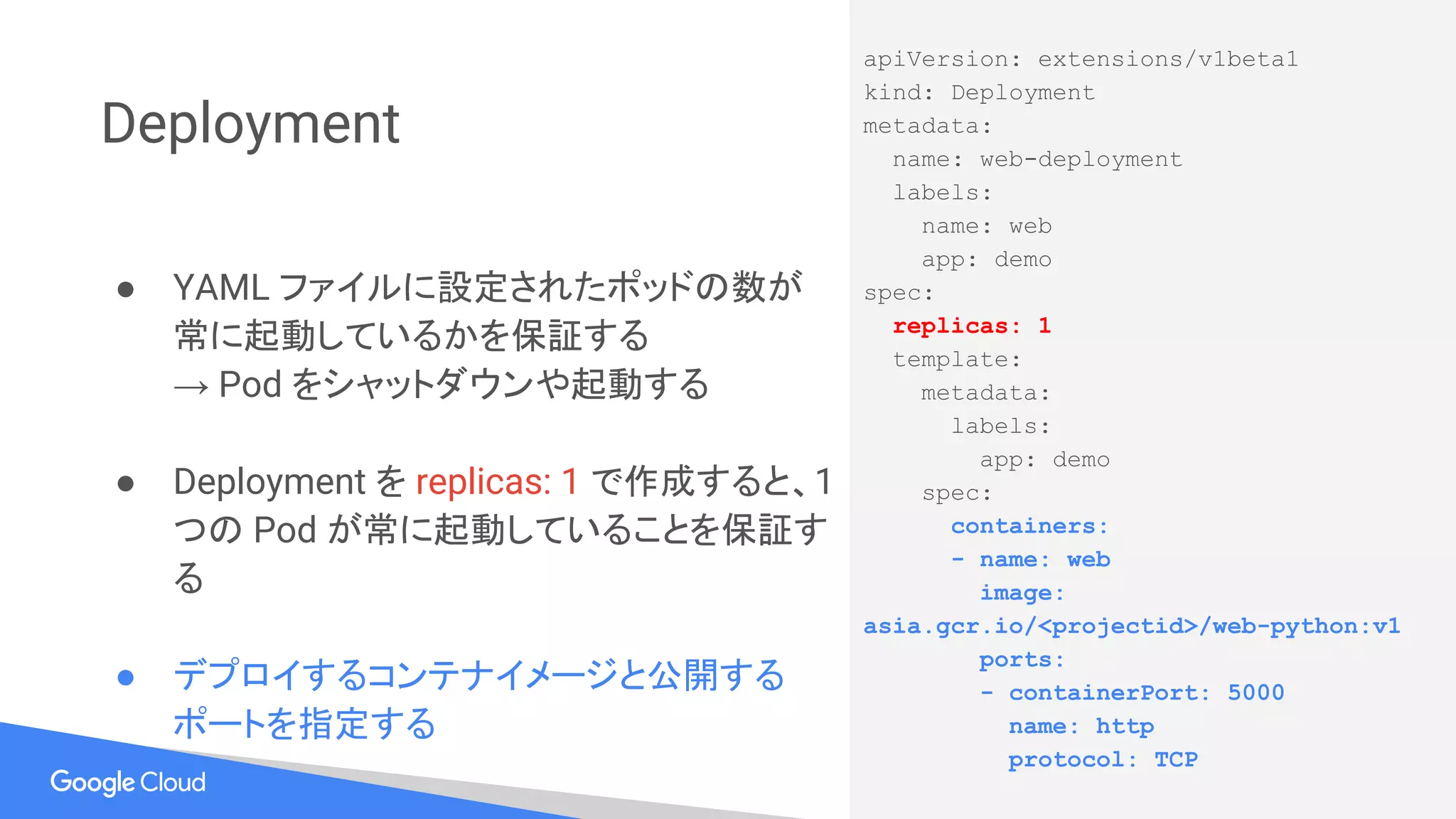

- 26. Deployment ● YAML ファイルに設定されたポッドの数が 常に起動しているかを保証する →Pod をシャットダウンや起動する ● Deployment を replicas: 1 で作成すると、1 つの Pod が常に起動していることを保証す る ● デプロイするコンテナイメージと公開する ポートを指定する apiVersion: extensions/v1beta1 kind: Deployment metadata: name: web-deployment labels: name: web app: demo spec: replicas: 1 template: metadata: labels: app: demo spec: containers: - name: web image: asia.gcr.io/<projectid>/web-python:v1 ports: - containerPort: 5000 name: http protocol: TCP

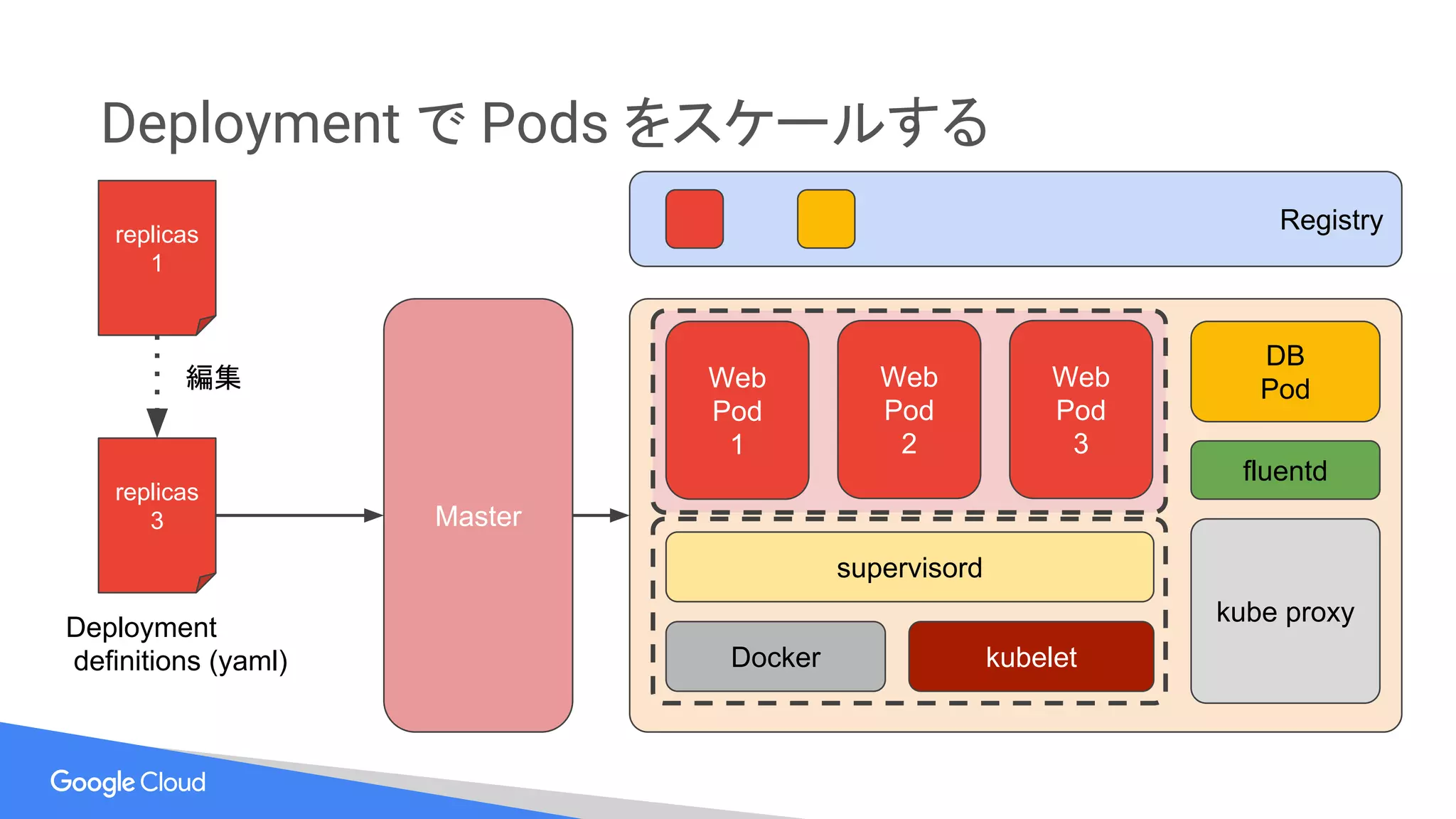

- 27. Deployment で Podsをスケールする Master Docker kubelet kube proxy supervisord fluentd Web Pod 1 DB Pod Registry replicas 3 Deployment definitions (yaml) Web Pod 2 Web Pod 3 replicas 1 編集

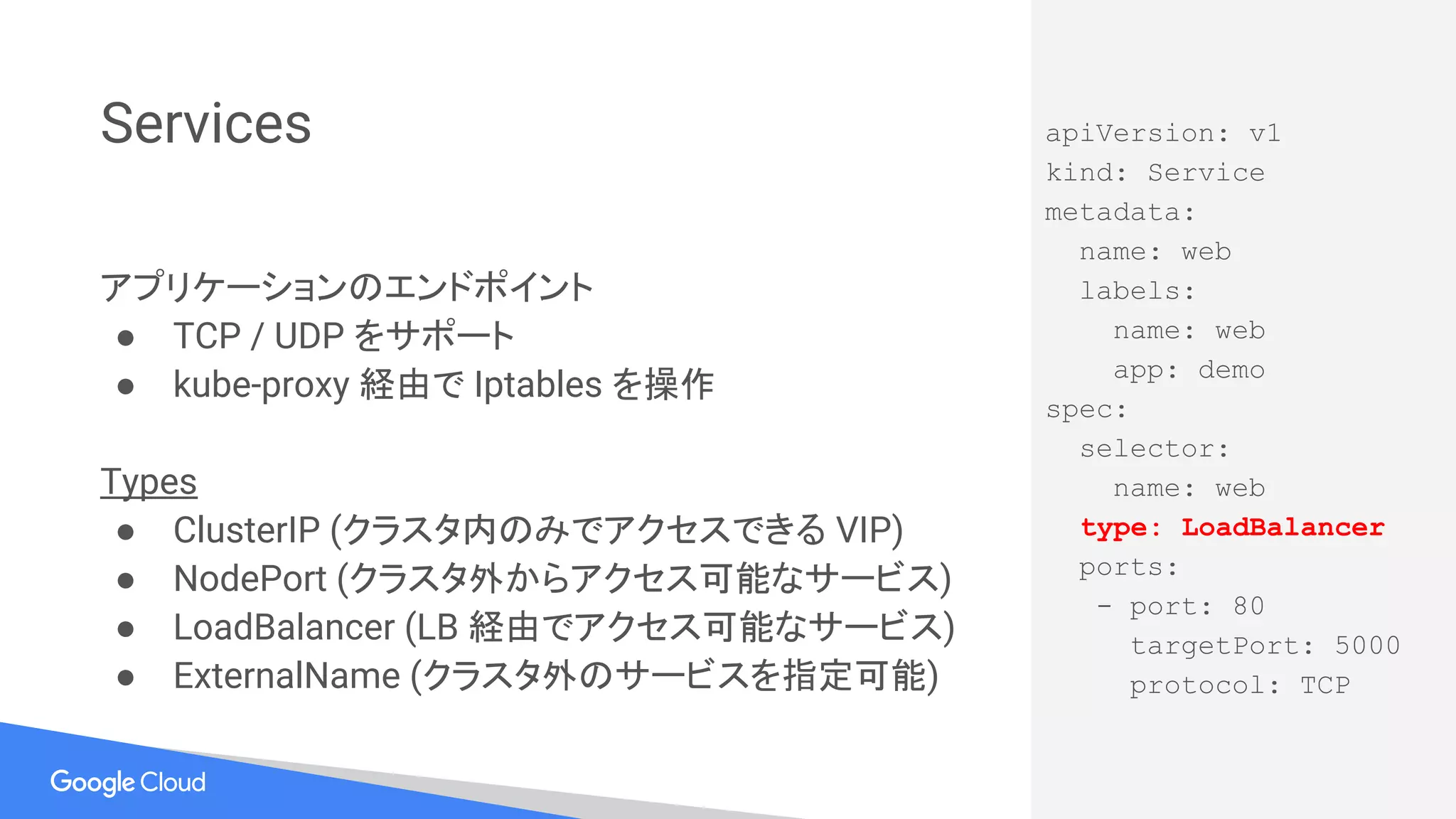

- 28. Services アプリケーションのエンドポイント ● TCP /UDP をサポート ● kube-proxy 経由で Iptables を操作 Types ● ClusterIP (クラスタ内のみでアクセスできる VIP) ● NodePort (クラスタ外からアクセス可能なサービス) ● LoadBalancer (LB 経由でアクセス可能なサービス) ● ExternalName (クラスタ外のサービスを指定可能) apiVersion: v1 kind: Service metadata: name: web labels: name: web app: demo spec: selector: name: web type: LoadBalancer ports: - port: 80 targetPort: 5000 protocol: TCP

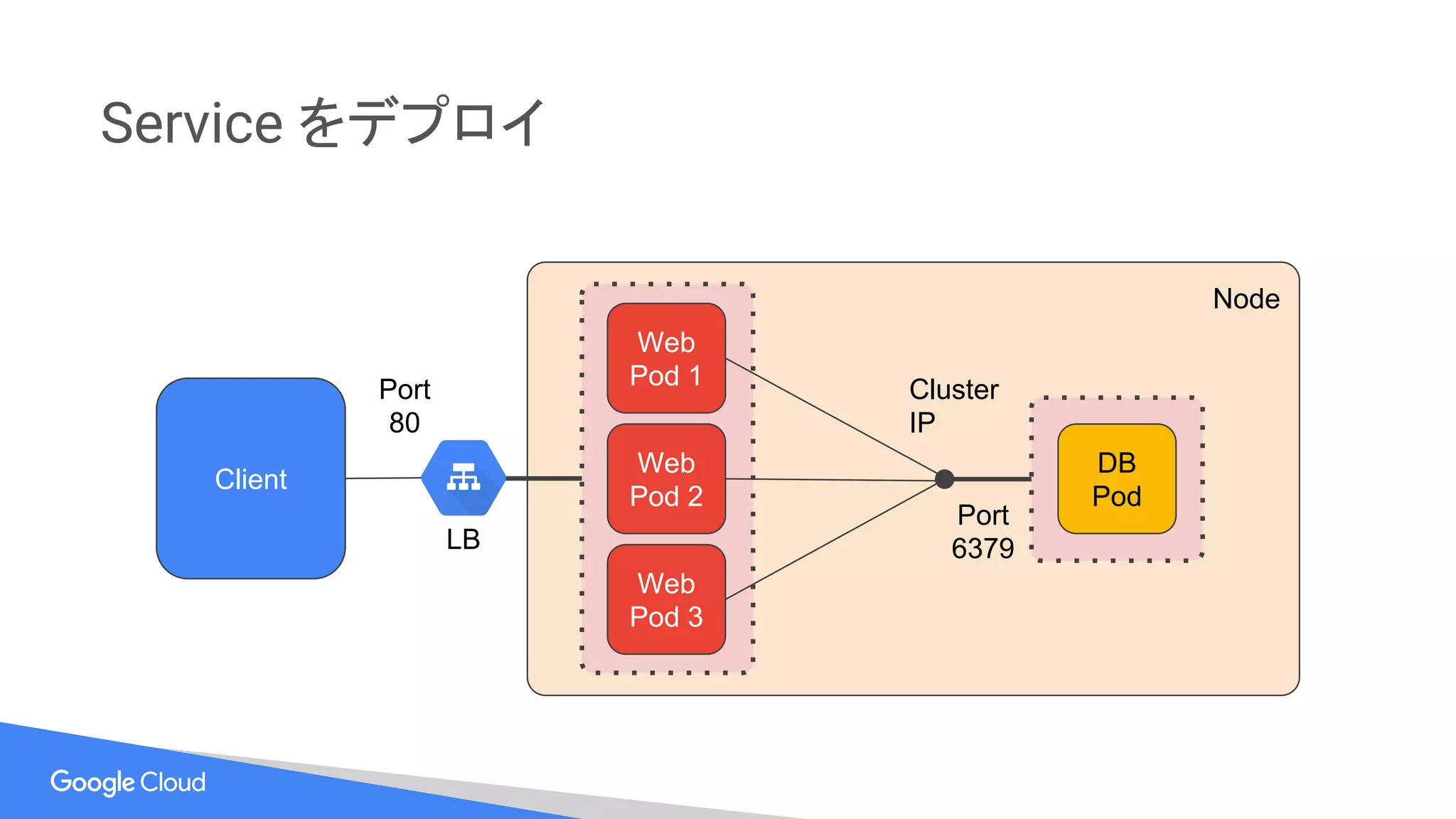

- 29. Service をデプロイ Client Node Web Pod 1 DB Pod Web Pod2 Web Pod 3 LB Cluster IP Port 6379 Port 80

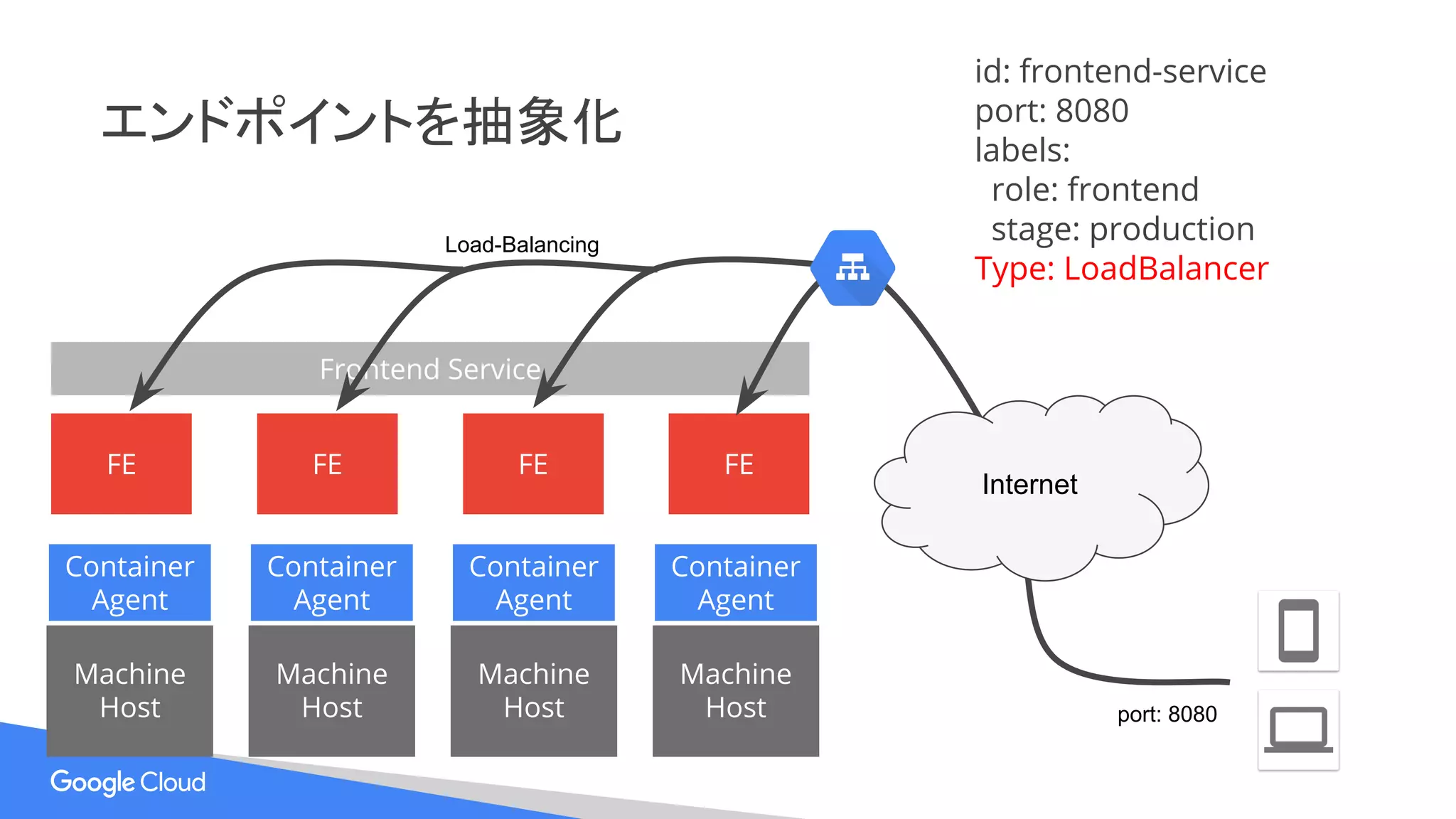

- 30. エンドポイントを抽象化 id: frontend-service port: 8080 labels: role:frontend stage: production Type: LoadBalancer Frontend Service FE FE FE FE Machine Host Machine Host Machine Host Machine Host Container Agent Container Agent Container Agent Container Agent port: 8080 Load-Balancing Internet

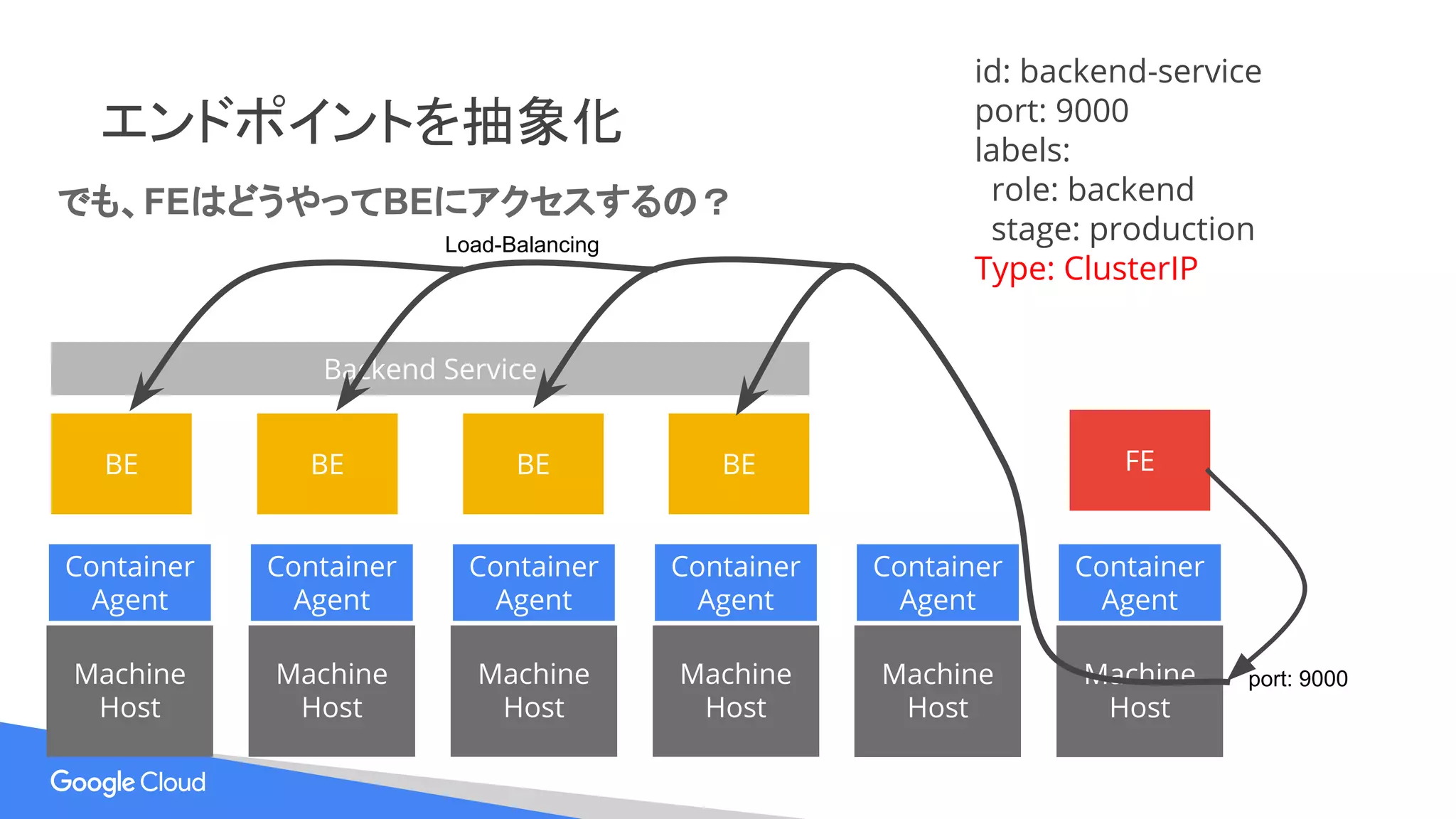

- 31. エンドポイントを抽象化 id: backend-service port: 9000 labels: role:backend stage: production Type: ClusterIP Backend Service BE BE BE BE Machine Host Machine Host Machine Host Machine Host Machine Host Machine Host Container Agent Container Agent Container Agent Container Agent Container Agent Container Agent FE port: 9000 Load-Balancing でも、FEはどうやってBEにアクセスするの？

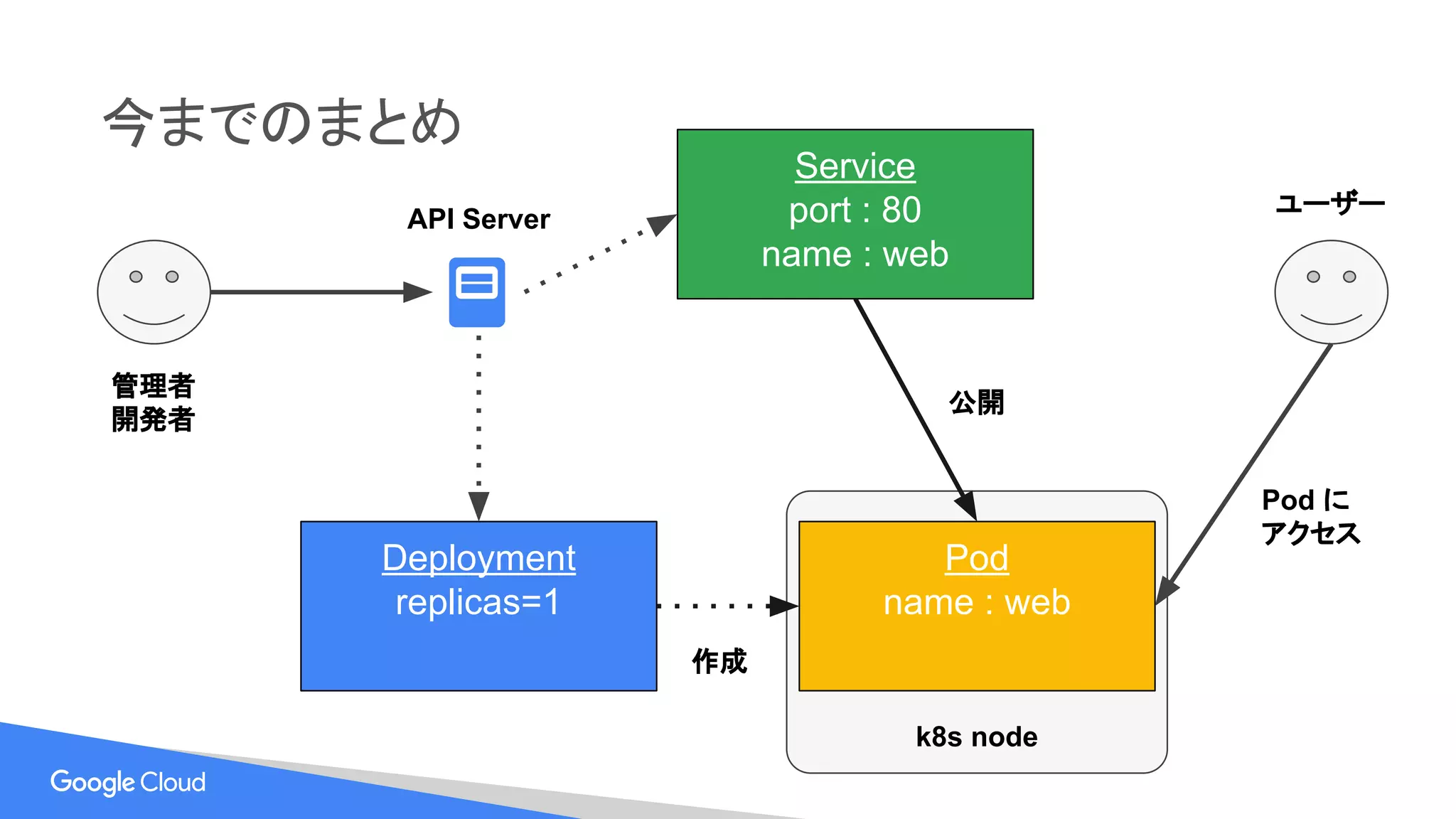

- 32. k8s node 今までのまとめ Service port :80 name : web Deployment replicas=1 Pod name : web 作成 公開 API Server Pod に アクセス 管理者 開発者 ユーザー

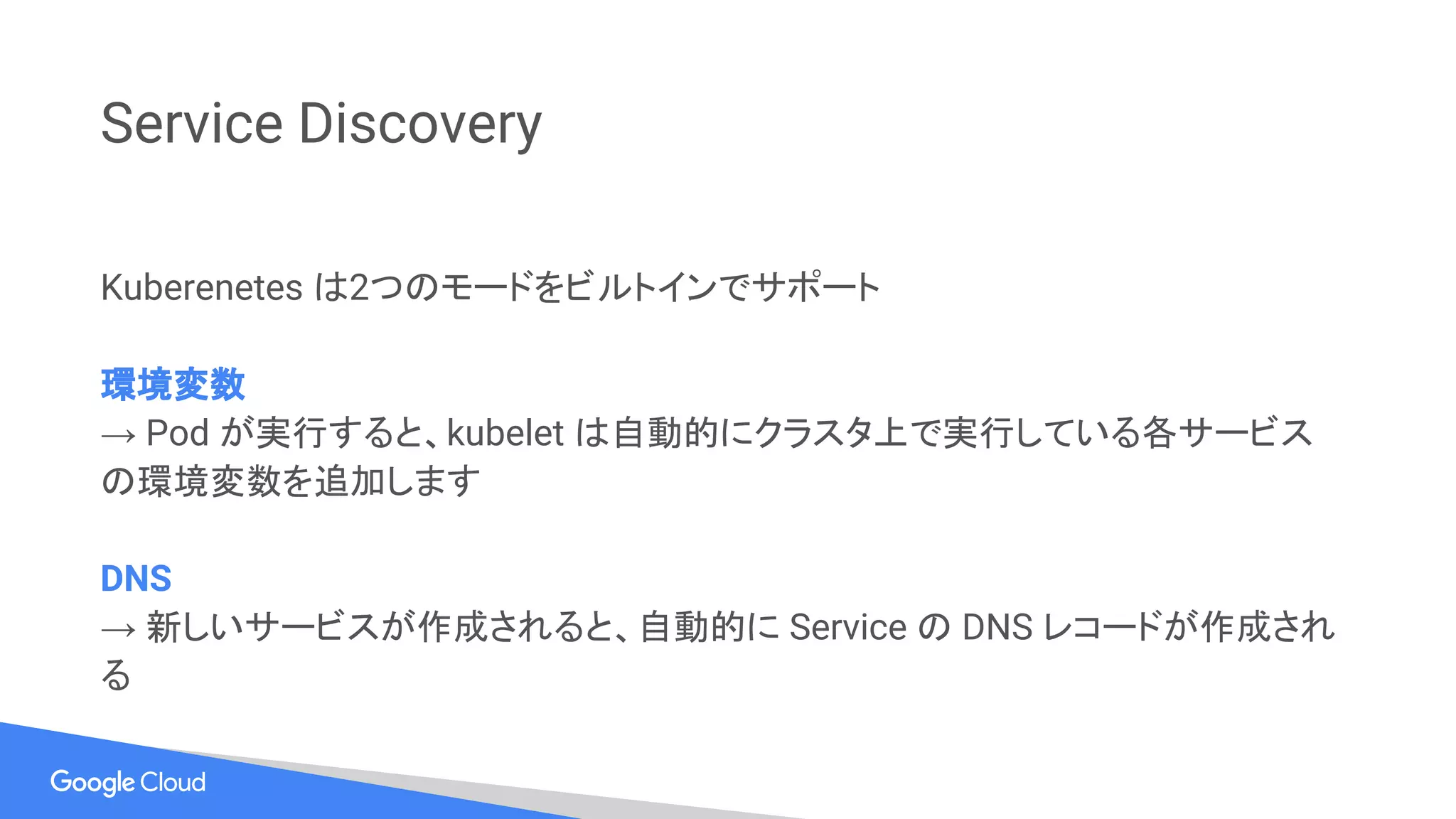

- 33. Service Discovery Kuberenetes は2つのモードをビルトインでサポート 環境変数 →Pod が実行すると、kubelet は自動的にクラスタ上で実行している各サービス の環境変数を追加します DNS → 新しいサービスが作成されると、自動的に Service の DNS レコードが作成され る

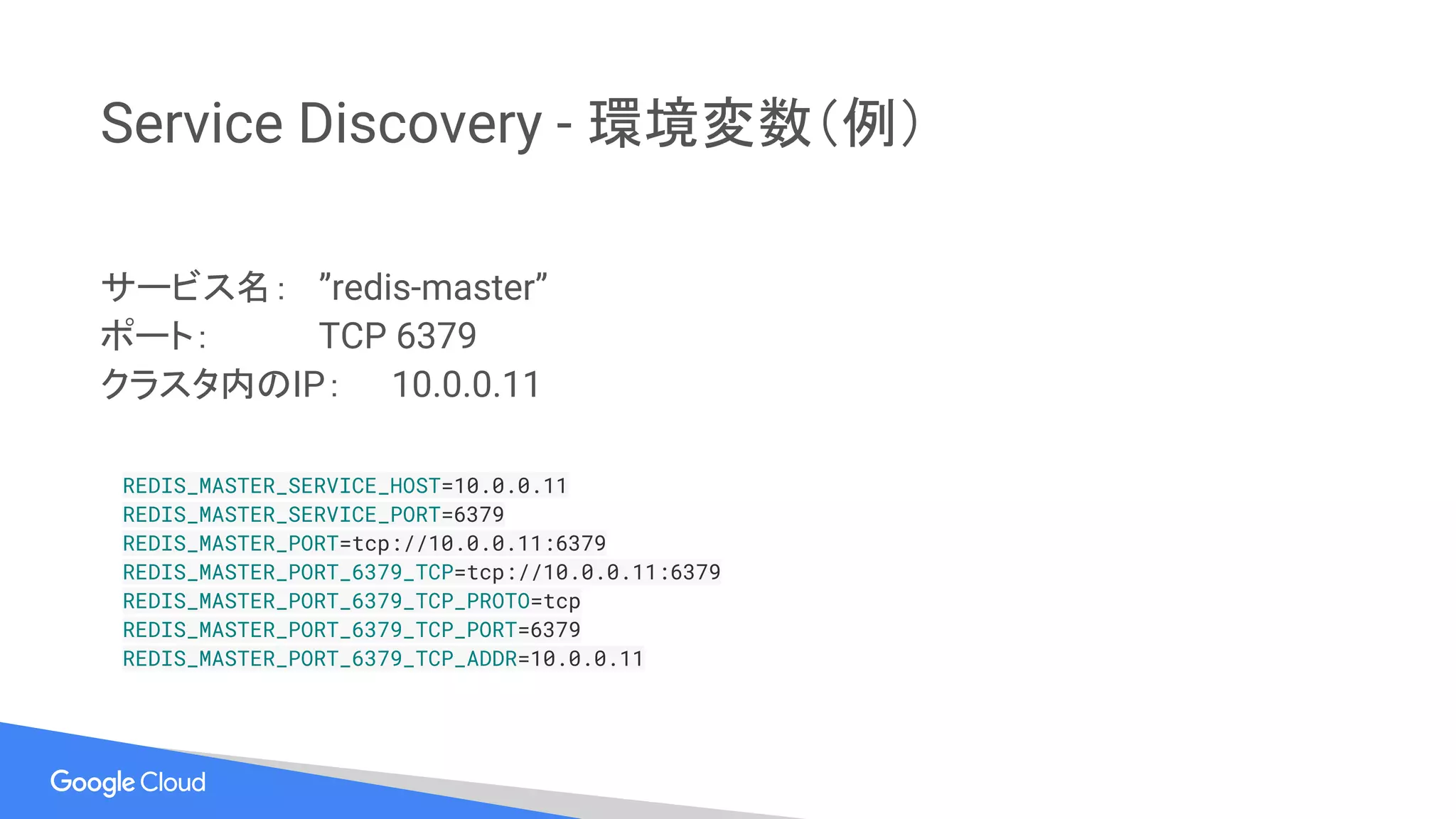

- 34. Service Discovery -環境変数（例） サービス名： ”redis-master” ポート： TCP 6379 クラスタ内のIP： 10.0.0.11 REDIS_MASTER_SERVICE_HOST=10.0.0.11 REDIS_MASTER_SERVICE_PORT=6379 REDIS_MASTER_PORT=tcp://10.0.0.11:6379 REDIS_MASTER_PORT_6379_TCP=tcp://10.0.0.11:6379 REDIS_MASTER_PORT_6379_TCP_PROTO=tcp REDIS_MASTER_PORT_6379_TCP_PORT=6379 REDIS_MASTER_PORT_6379_TCP_ADDR=10.0.0.11

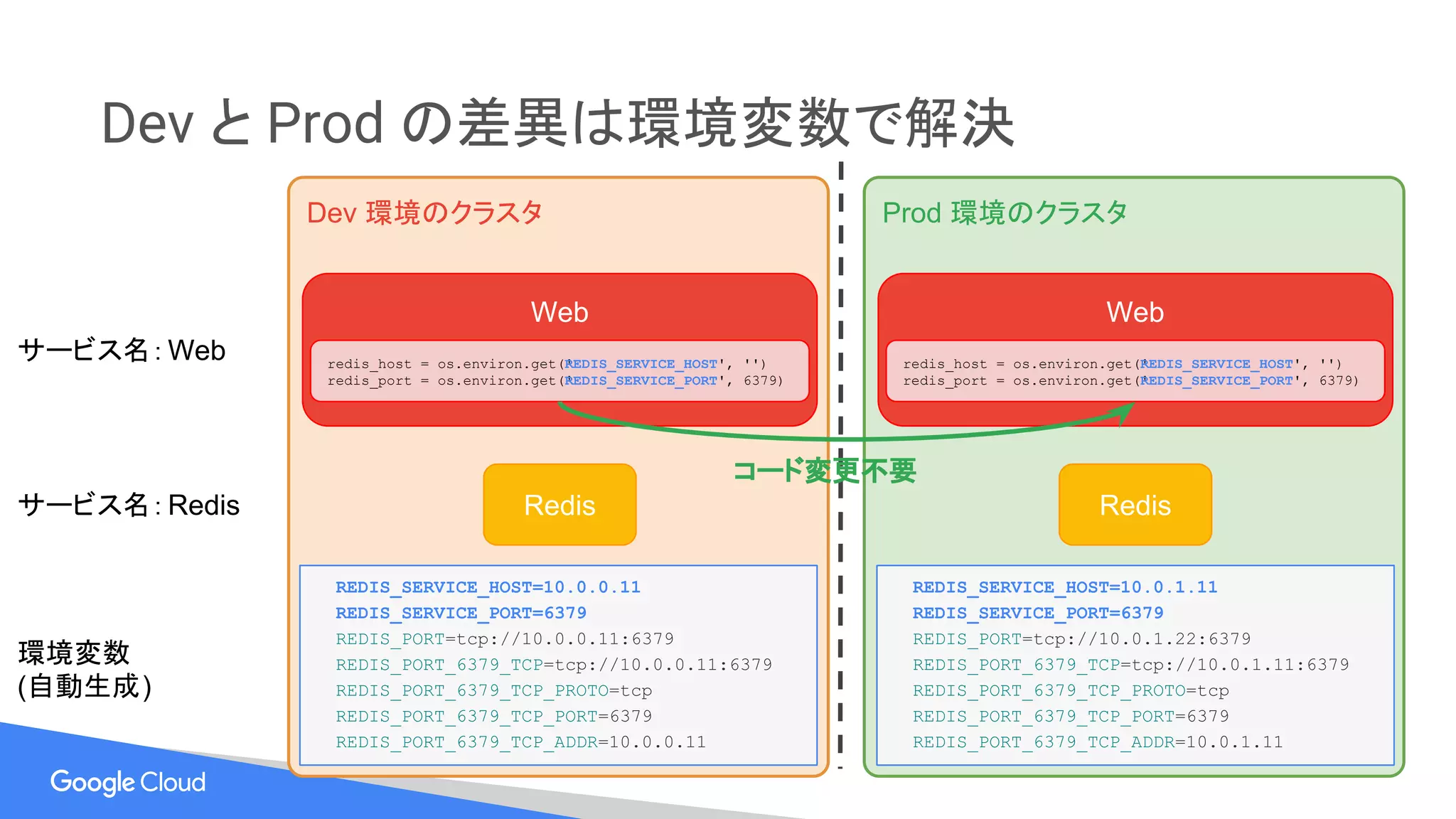

- 35. Dev と Prodの差異は環境変数で解決 Dev 環境のクラスタ サービス名：Web サービス名：Redis Redis Web redis_host = os.environ.get('REDIS_SERVICE_HOST', '') redis_port = os.environ.get('REDIS_SERVICE_PORT', 6379) Prod 環境のクラスタ Redis Web redis_host = os.environ.get('REDIS_SERVICE_HOST', '') redis_port = os.environ.get('REDIS_SERVICE_PORT', 6379) 環境変数 (自動生成) REDIS_SERVICE_HOST=10.0.0.11 REDIS_SERVICE_PORT=6379 REDIS_PORT=tcp://10.0.0.11:6379 REDIS_PORT_6379_TCP=tcp://10.0.0.11:6379 REDIS_PORT_6379_TCP_PROTO=tcp REDIS_PORT_6379_TCP_PORT=6379 REDIS_PORT_6379_TCP_ADDR=10.0.0.11 REDIS_SERVICE_HOST=10.0.1.11 REDIS_SERVICE_PORT=6379 REDIS_PORT=tcp://10.0.1.22:6379 REDIS_PORT_6379_TCP=tcp://10.0.1.11:6379 REDIS_PORT_6379_TCP_PROTO=tcp REDIS_PORT_6379_TCP_PORT=6379 REDIS_PORT_6379_TCP_ADDR=10.0.1.11 コード変更不要

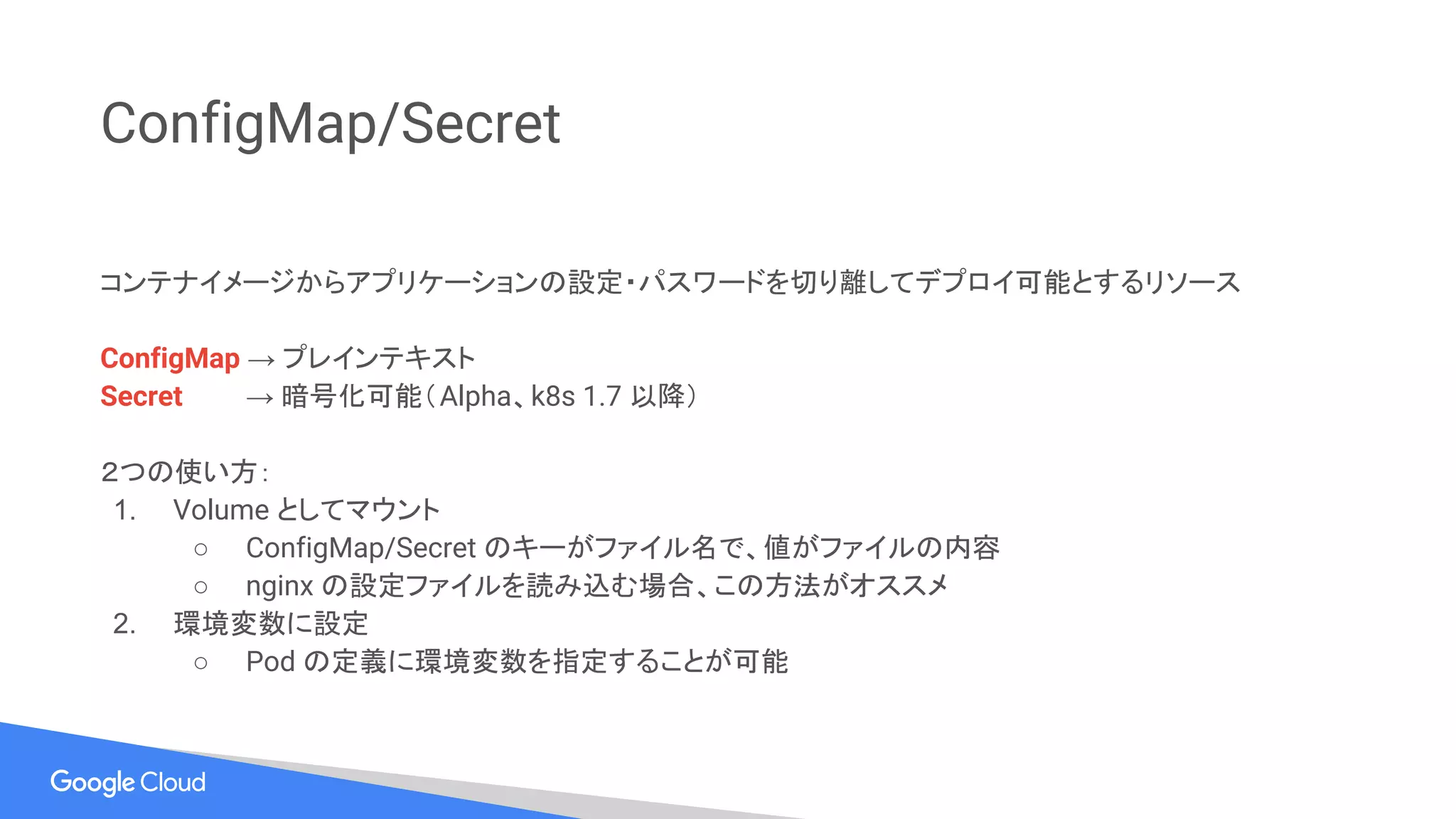

- 36. ConfigMap/Secret コンテナイメージからアプリケーションの設定・パスワードを切り離してデプロイ可能とするリソース ConfigMap → プレインテキスト Secret→ 暗号化可能（Alpha、k8s 1.7 以降） ２つの使い方： 1. Volume としてマウント ○ ConfigMap/Secret のキーがファイル名で、値がファイルの内容 ○ nginx の設定ファイルを読み込む場合、この方法がオススメ 2. 環境変数に設定 ○ Pod の定義に環境変数を指定することが可能

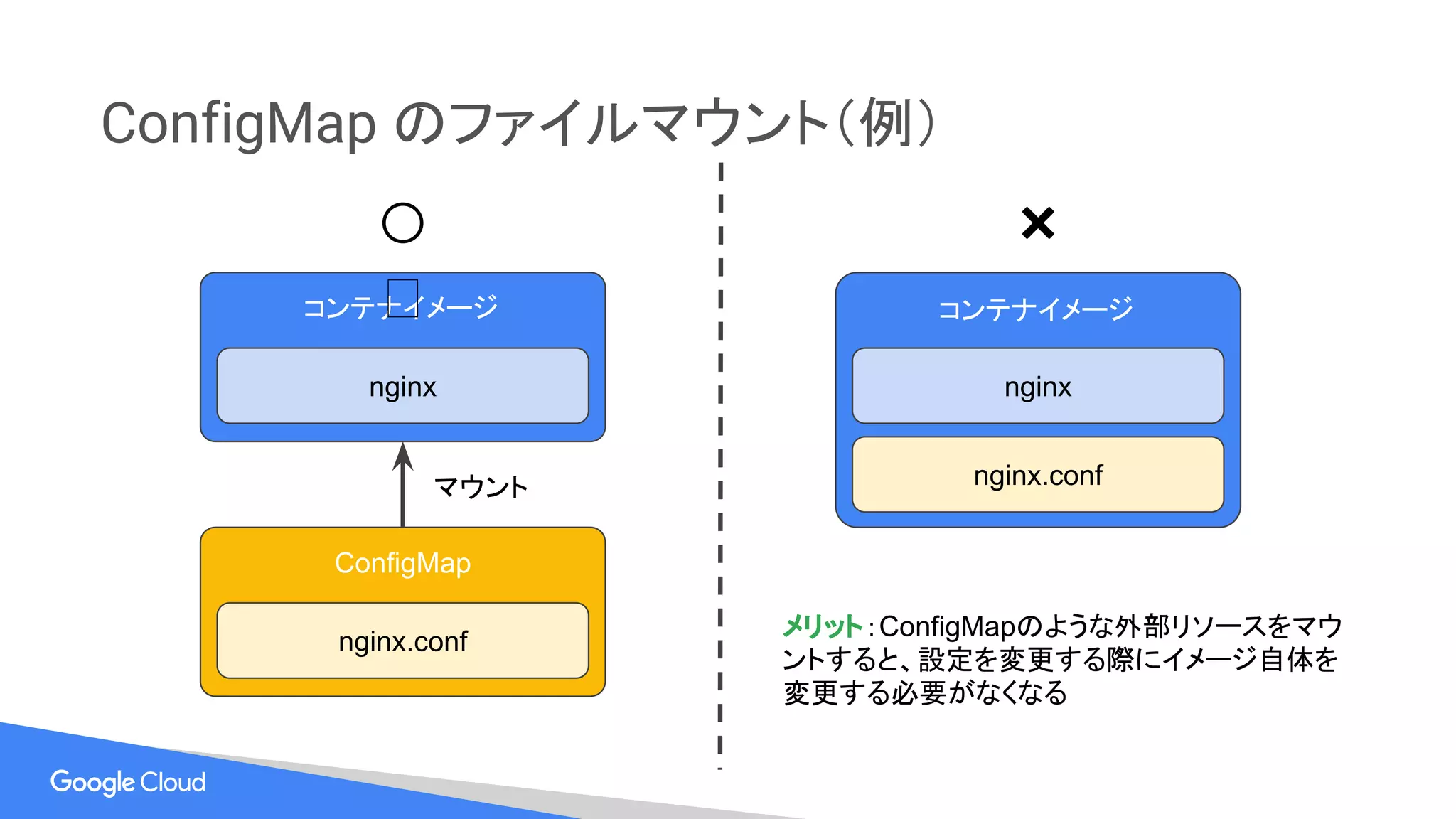

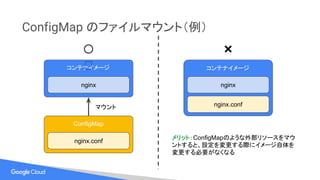

- 37. ConfigMap のファイルマウント（例） コンテナイメージ コンテナイメージ nginxnginx nginx.conf ConfigMap nginx.conf マウント ⭕ ❌ メリット：ConfigMapのような外部リソースをマウ ントすると、設定を変更する際にイメージ自体を 変更する必要がなくなる

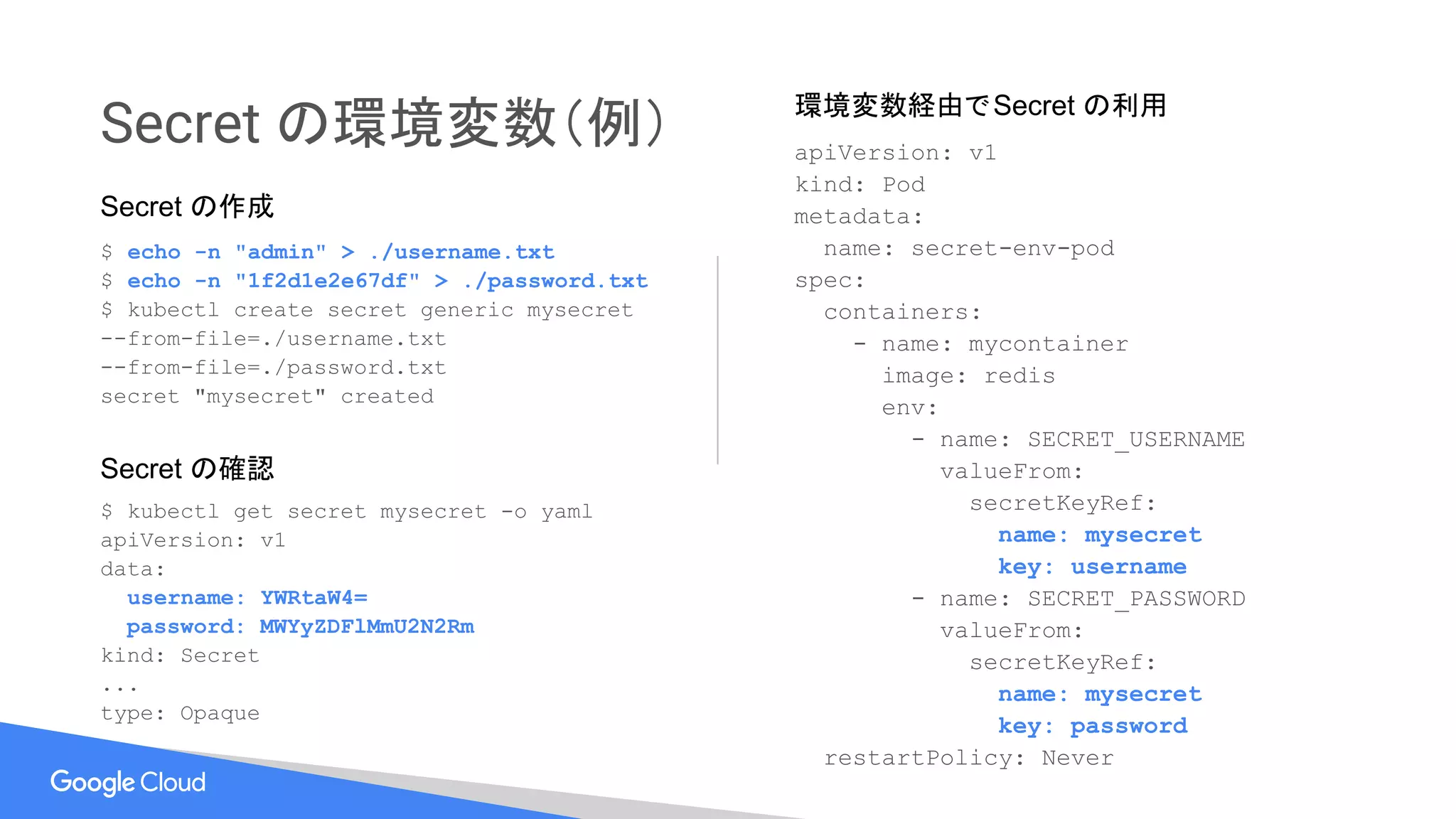

- 38. Secret の環境変数（例） $ kubectlget secret mysecret -o yaml apiVersion: v1 data: username: YWRtaW4= password: MWYyZDFlMmU2N2Rm kind: Secret ... type: Opaque apiVersion: v1 kind: Pod metadata: name: secret-env-pod spec: containers: - name: mycontainer image: redis env: - name: SECRET_USERNAME valueFrom: secretKeyRef: name: mysecret key: username - name: SECRET_PASSWORD valueFrom: secretKeyRef: name: mysecret key: password restartPolicy: Never $ echo -n "admin" > ./username.txt $ echo -n "1f2d1e2e67df" > ./password.txt $ kubectl create secret generic mysecret --from-file=./username.txt --from-file=./password.txt secret "mysecret" created Secret の作成 Secret の確認 環境変数経由でSecret の利用

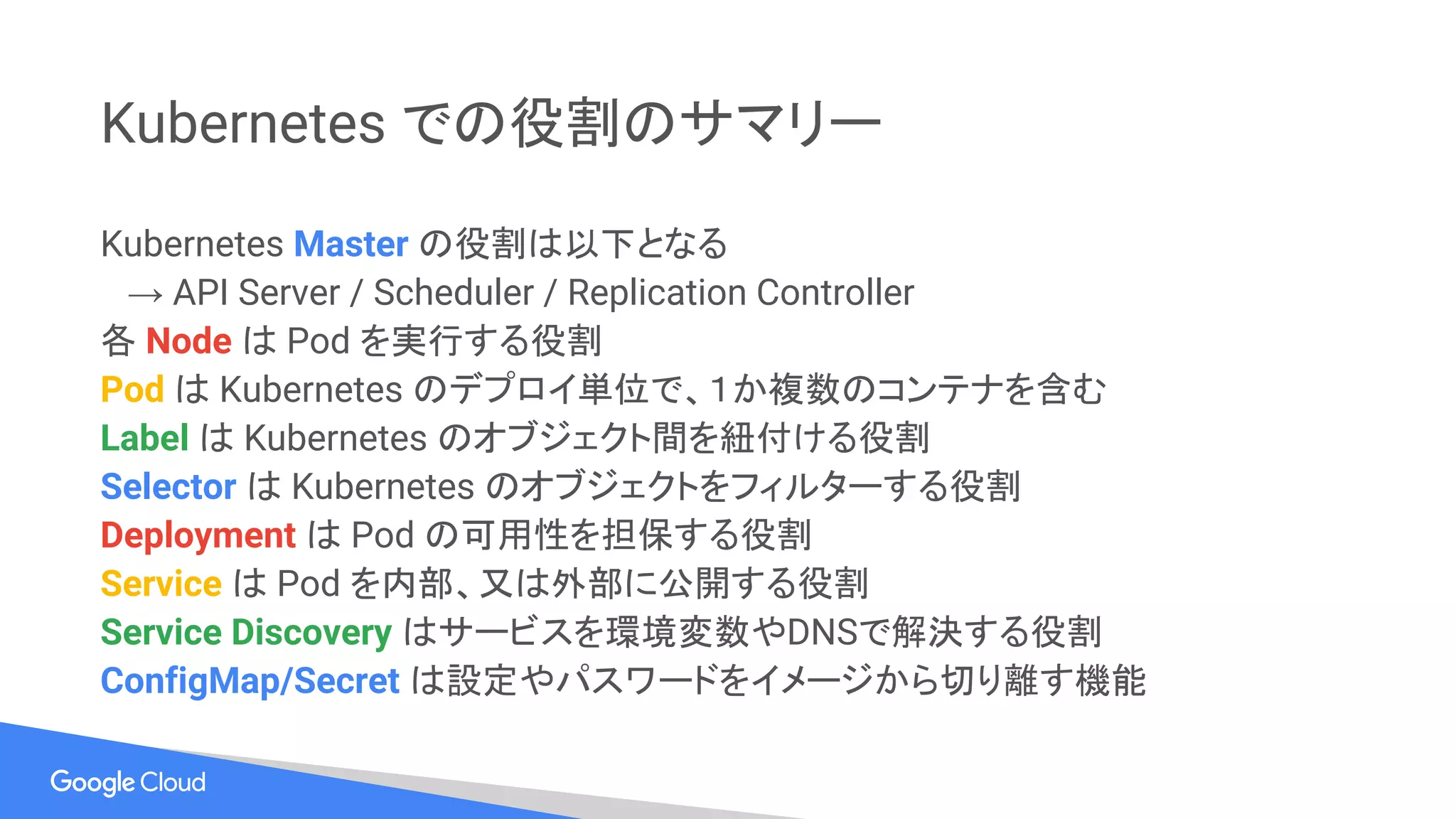

- 39. Kubernetes での役割のサマリー Kubernetes Masterの役割は以下となる → API Server / Scheduler / Replication Controller 各 Node は Pod を実行する役割 Pod は Kubernetes のデプロイ単位で、１か複数のコンテナを含む Label は Kubernetes のオブジェクト間を紐付ける役割 Selector は Kubernetes のオブジェクトをフィルターする役割 Deployment は Pod の可用性を担保する役割 Service は Pod を内部、又は外部に公開する役割 Service Discovery はサービスを環境変数やDNSで解決する役割 ConfigMap/Secret は設定やパスワードをイメージから切り離す機能

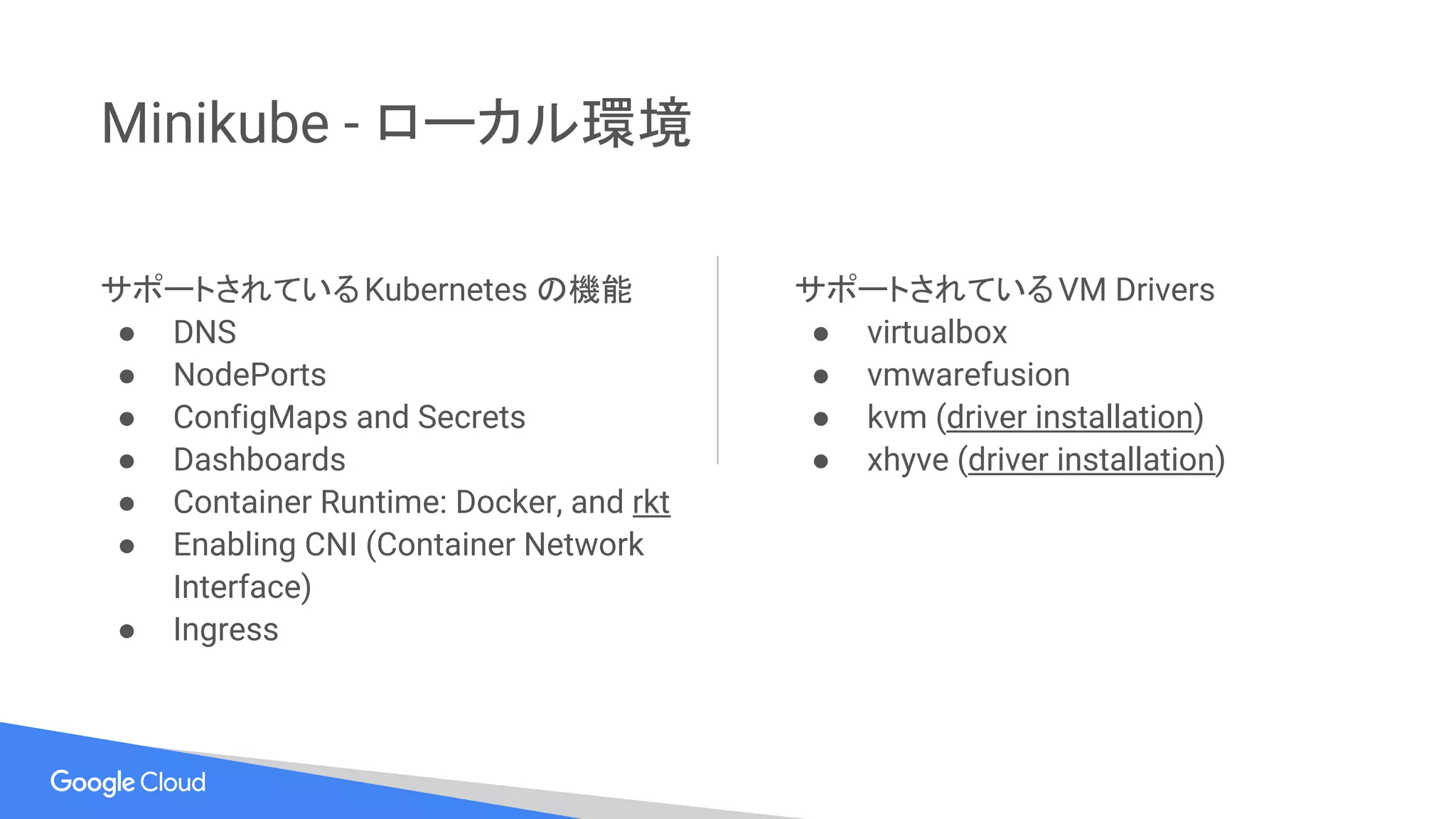

- 40. Minikube - ローカル環境 サポートされているKubernetesの機能 ● DNS ● NodePorts ● ConfigMaps and Secrets ● Dashboards ● Container Runtime: Docker, and rkt ● Enabling CNI (Container Network Interface) ● Ingress サポートされているVM Drivers ● virtualbox ● vmwarefusion ● kvm (driver installation) ● xhyve (driver installation)
- 41. Google Container Engine(GKE) vs Kubernetes

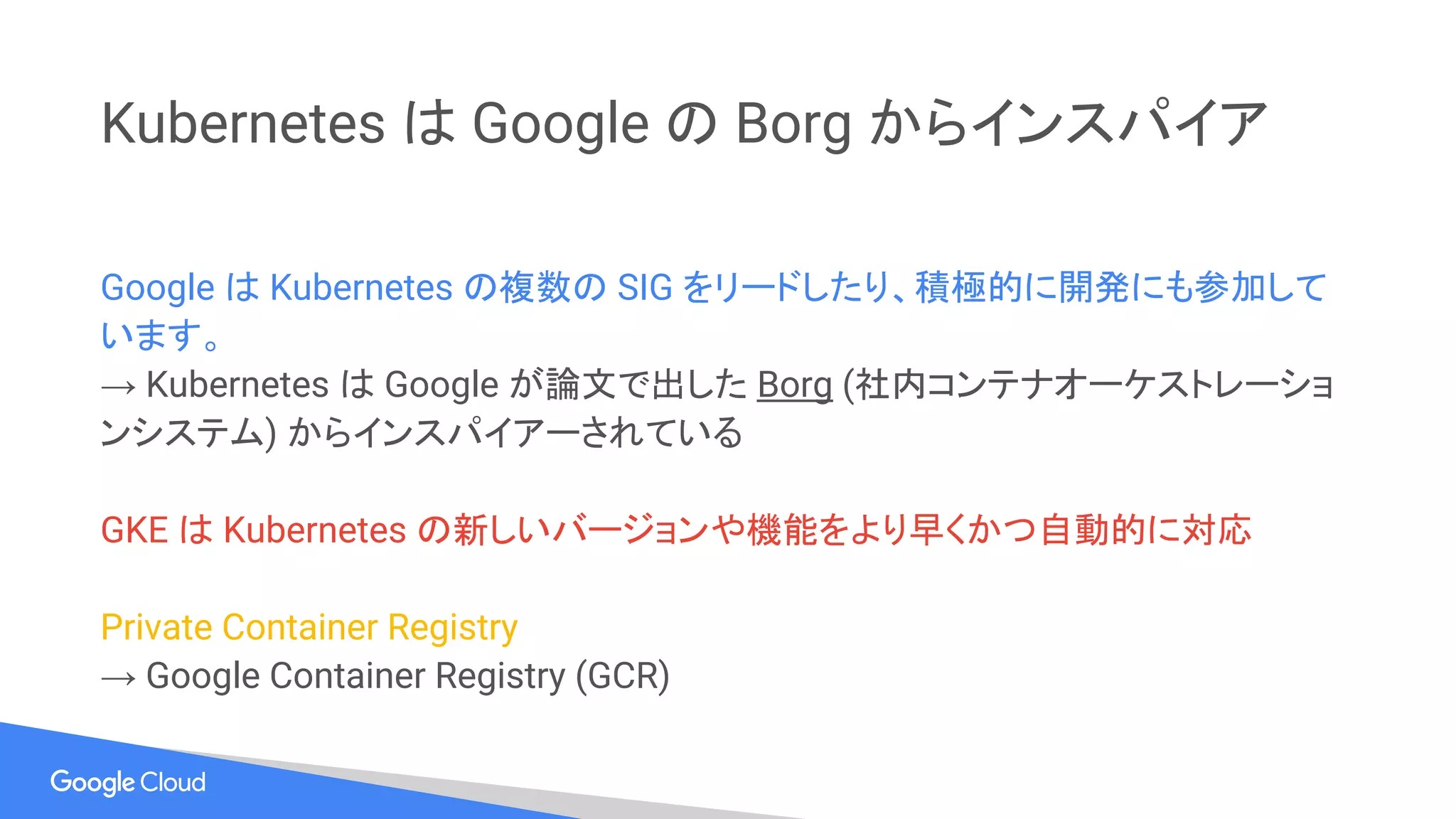

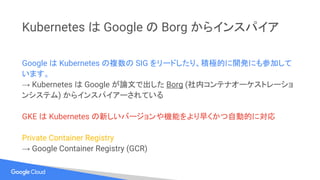

- 42. Kubernetes は Googleの Borg からインスパイア Google は Kubernetes の複数の SIG をリードしたり、積極的に開発にも参加して います。 → Kubernetes は Google が論文で出した Borg (社内コンテナオーケストレーショ ンシステム) からインスパイアーされている GKE は Kubernetes の新しいバージョンや機能をより早くかつ自動的に対応 Private Container Registry → Google Container Registry (GCR)

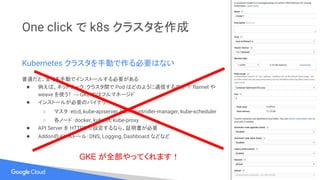

- 43. One click でk8s クラスタを作成 Kubernetes クラスタを手動で作る必要はない 普通だと、全てを手動でインストールする必要がある ● 例えば、ネットワーク：クラスタ間で Pod はどのように通信するのか？ flannel や weave を使う? → GKE ではフルマネージド ● インストールが必要のバイナリー： ○ マスタ：etcd, kube-apiserver, kube-controller-manager, kube-scheduler ○ 各ノード：docker, kubelet, kube-proxy ● API Server を HTTPS で設定するなら、証明書が必要 ● Addonのインストール：DNS, Logging, Dashboard などなど GKE が全部やってくれます！

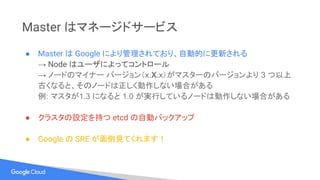

- 44. Master はマネージドサービス ● Masterは Google により管理されており、自動的に更新される → Node はユーザによってコントロール → ノードのマイナー バージョン（x.X.x）がマスターのバージョンより 3 つ以上 古くなると、そのノードは正しく動作しない場合がある 例: マスタが1.3 になると 1.0 が実行しているノードは動作しない場合がある ● クラスタの設定を持つ etcd の自動バックアップ ● Google の SRE が面倒見てくれます！

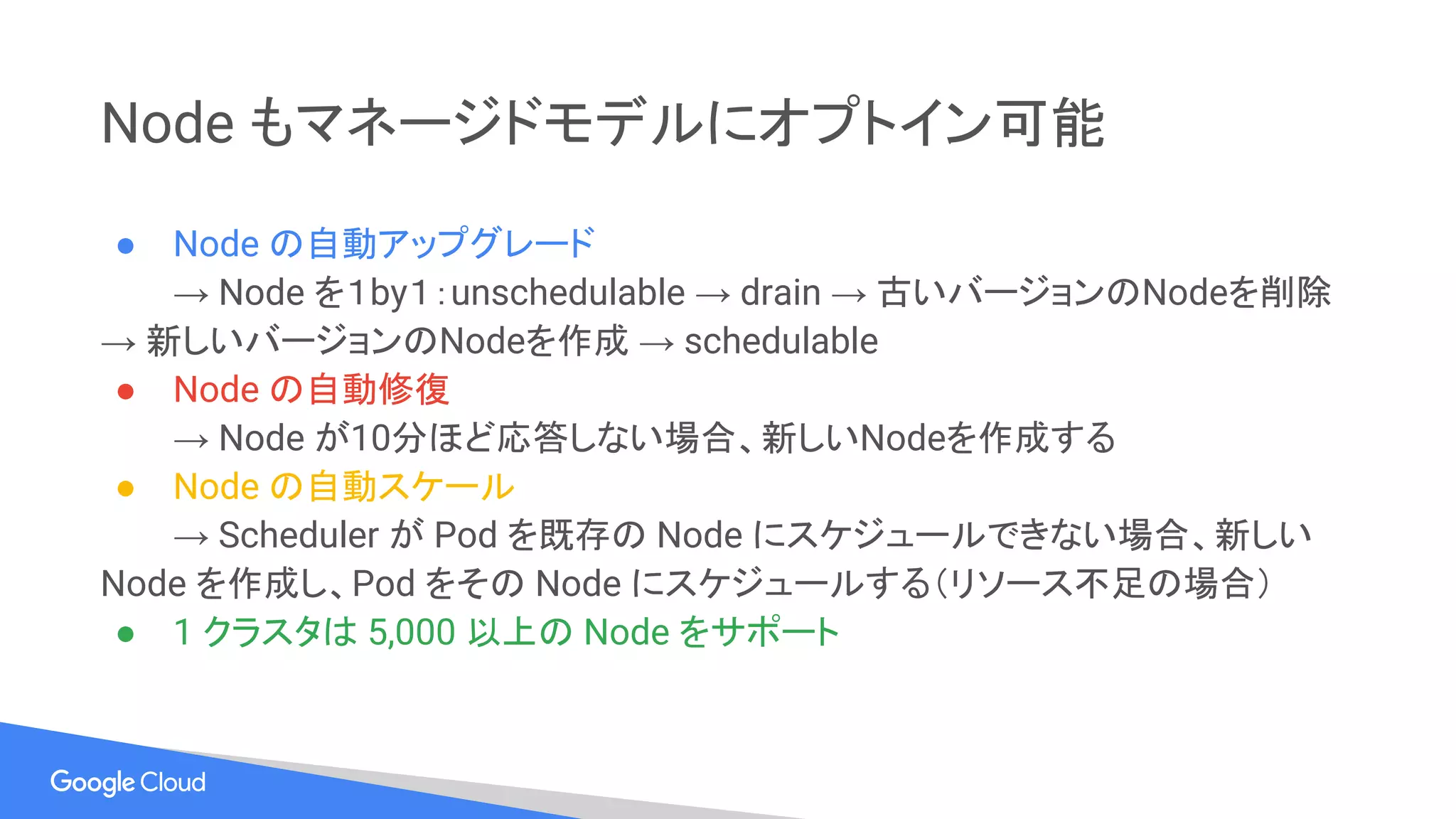

- 45. Node もマネージドモデルにオプトイン可能 ● Nodeの自動アップグレード → Node を１by１：unschedulable → drain → 古いバージョンのNodeを削除 → 新しいバージョンのNodeを作成 → schedulable ● Node の自動修復 → Node が10分ほど応答しない場合、新しいNodeを作成する ● Node の自動スケール → Scheduler が Pod を既存の Node にスケジュールできない場合、新しい Node を作成し、Pod をその Node にスケジュールする（リソース不足の場合） ● 1 クラスタは 5,000 以上の Node をサポート

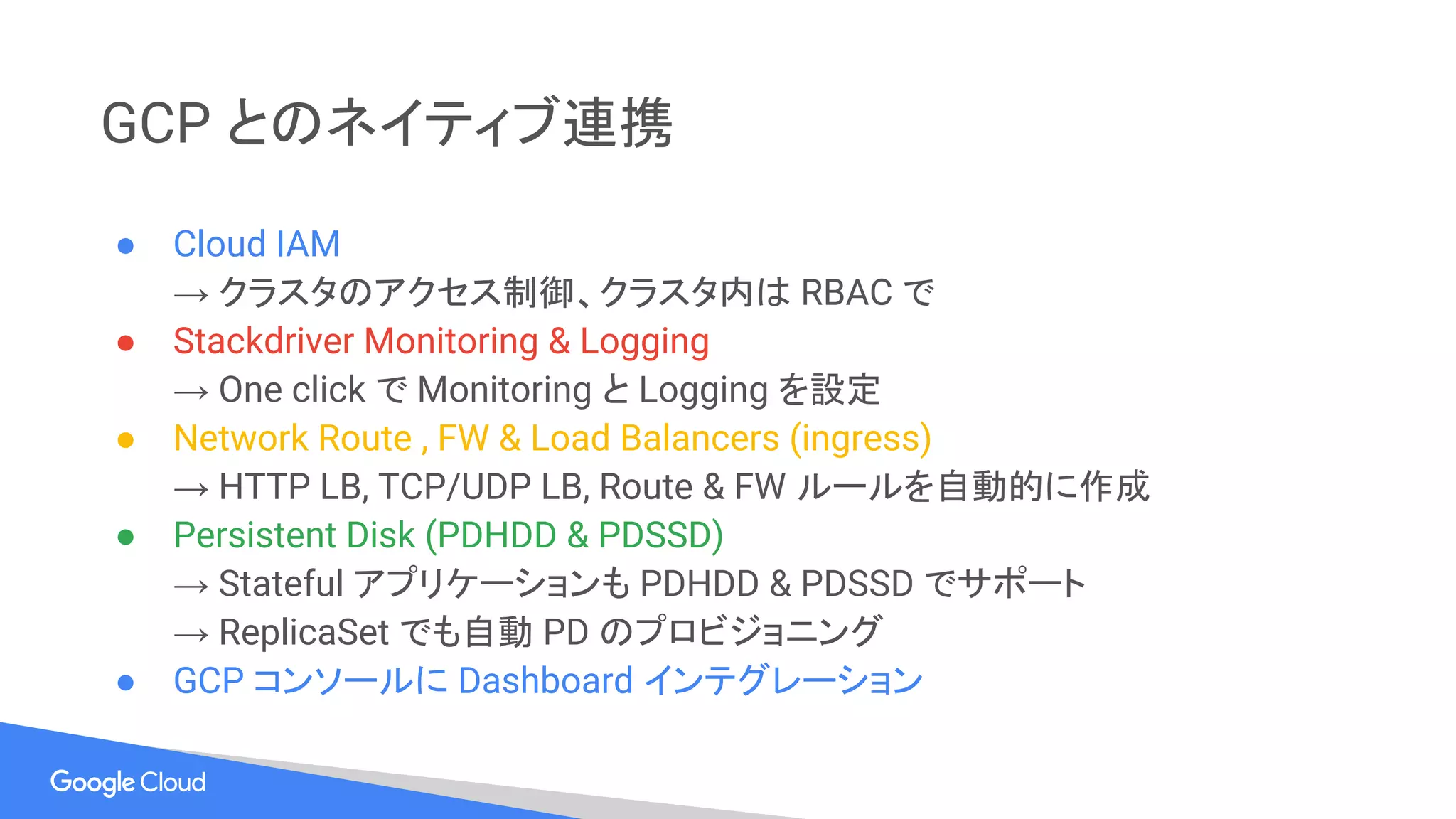

- 46. GCP とのネイティブ連携 ● CloudIAM → クラスタのアクセス制御、クラスタ内は RBAC で ● Stackdriver Monitoring & Logging → One click で Monitoring と Logging を設定 ● Network Route , FW & Load Balancers (ingress) → HTTP LB, TCP/UDP LB, Route & FW ルールを自動的に作成 ● Persistent Disk (PDHDD & PDSSD) → Stateful アプリケーションも PDHDD & PDSSD でサポート → ReplicaSet でも自動 PD のプロビジョニング ● GCP コンソールに Dashboard インテグレーション

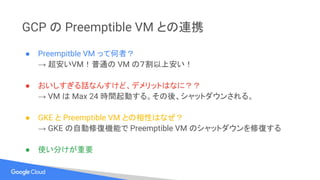

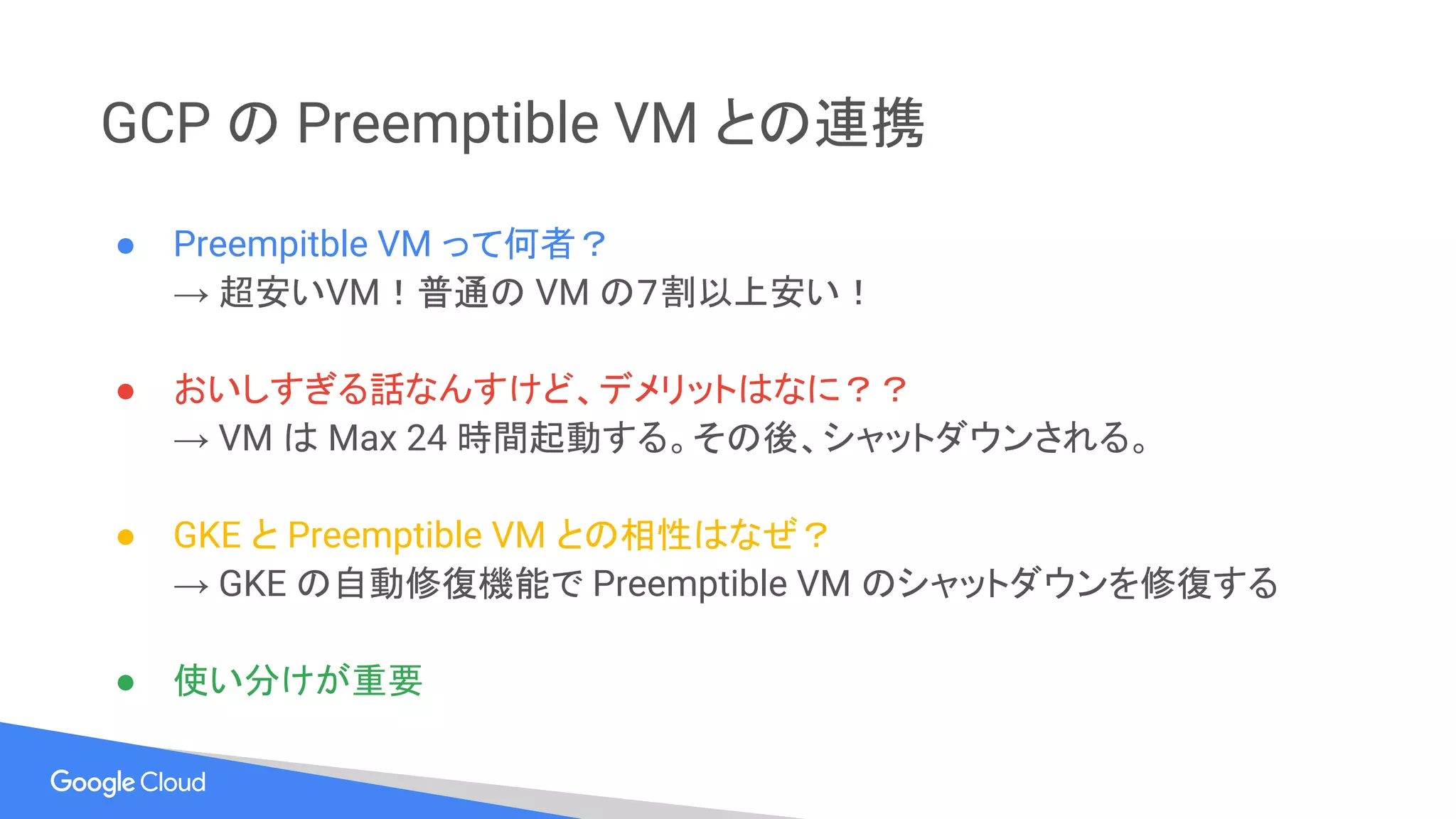

- 47. GCP の PreemptibleVM との連携 ● Preempitble VM って何者？ → 超安いVM！普通の VM の７割以上安い！ ● おいしすぎる話なんすけど、デメリットはなに？？ → VM は Max 24 時間起動する。その後、シャットダウンされる。 ● GKE と Preemptible VM との相性はなぜ？ → GKE の自動修復機能で Preemptible VM のシャットダウンを修復する ● 使い分けが重要

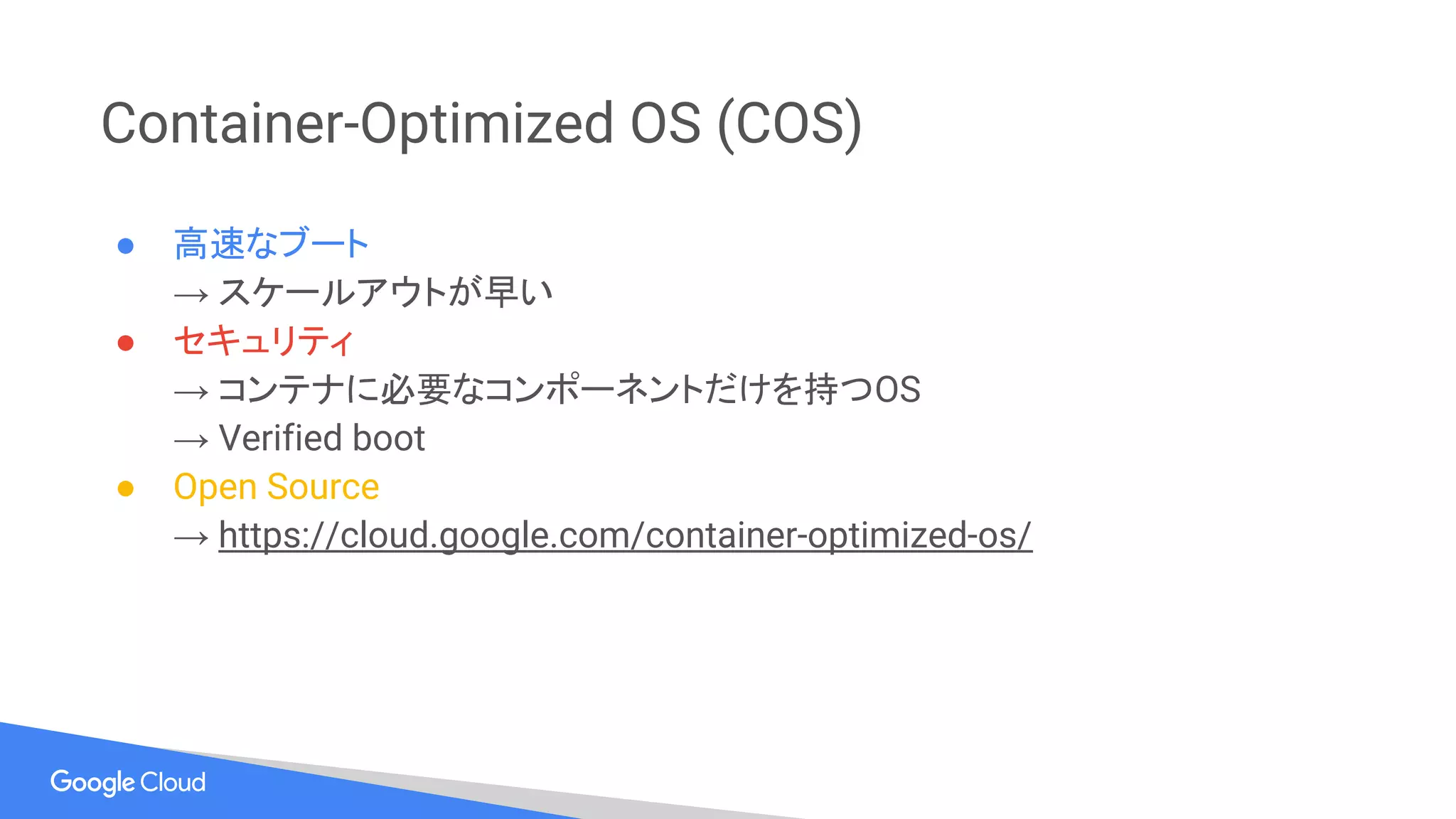

- 48. Container-Optimized OS (COS) ●高速なブート → スケールアウトが早い ● セキュリティ → コンテナに必要なコンポーネントだけを持つOS → Verified boot ● Open Source → https://cloud.google.com/container-optimized-os/
- 49.
