Massive service basic

대규모 서비스를 지탱하는 기술
- 기초편
강대명(charsyam@naver.com)

발표자 소개
● Data Engineer at Udemy(현)
● Software Engineer at Kakao(카카오 스토리)
● Software Engineer at Naver(네이버 메일)
● Software Engineer at Finaldata

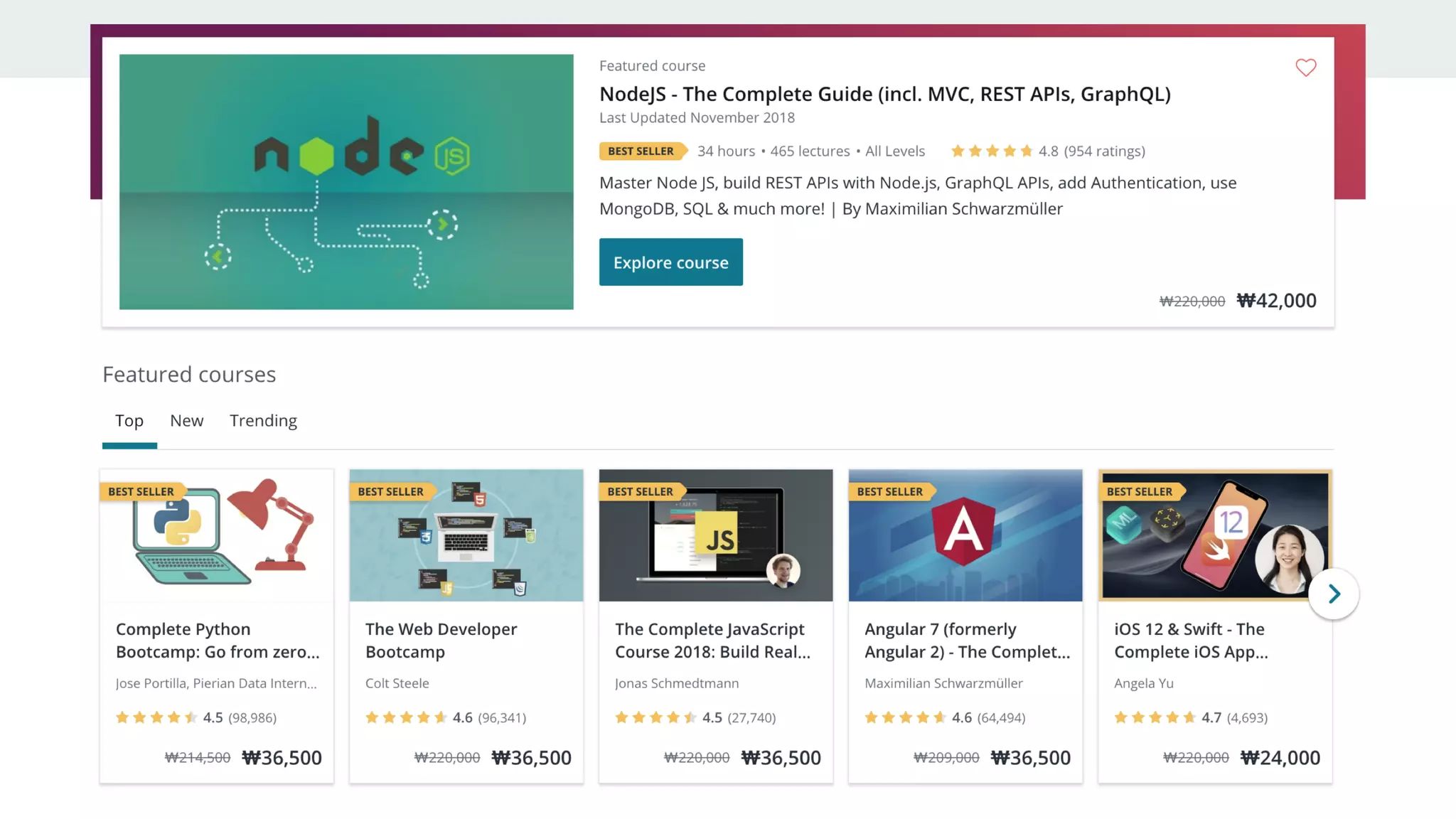

이런 서비스는
어떻게 만들어야 할까요?

서버 한대로 가능할까요?

질문
이런 서비스를 운영하기
위해서 몇 대의 서버가
필요할까요?

막 시작하는 초기 스타트업의 구조
DBMS
API ServerWeb Browser
Mobile Apps

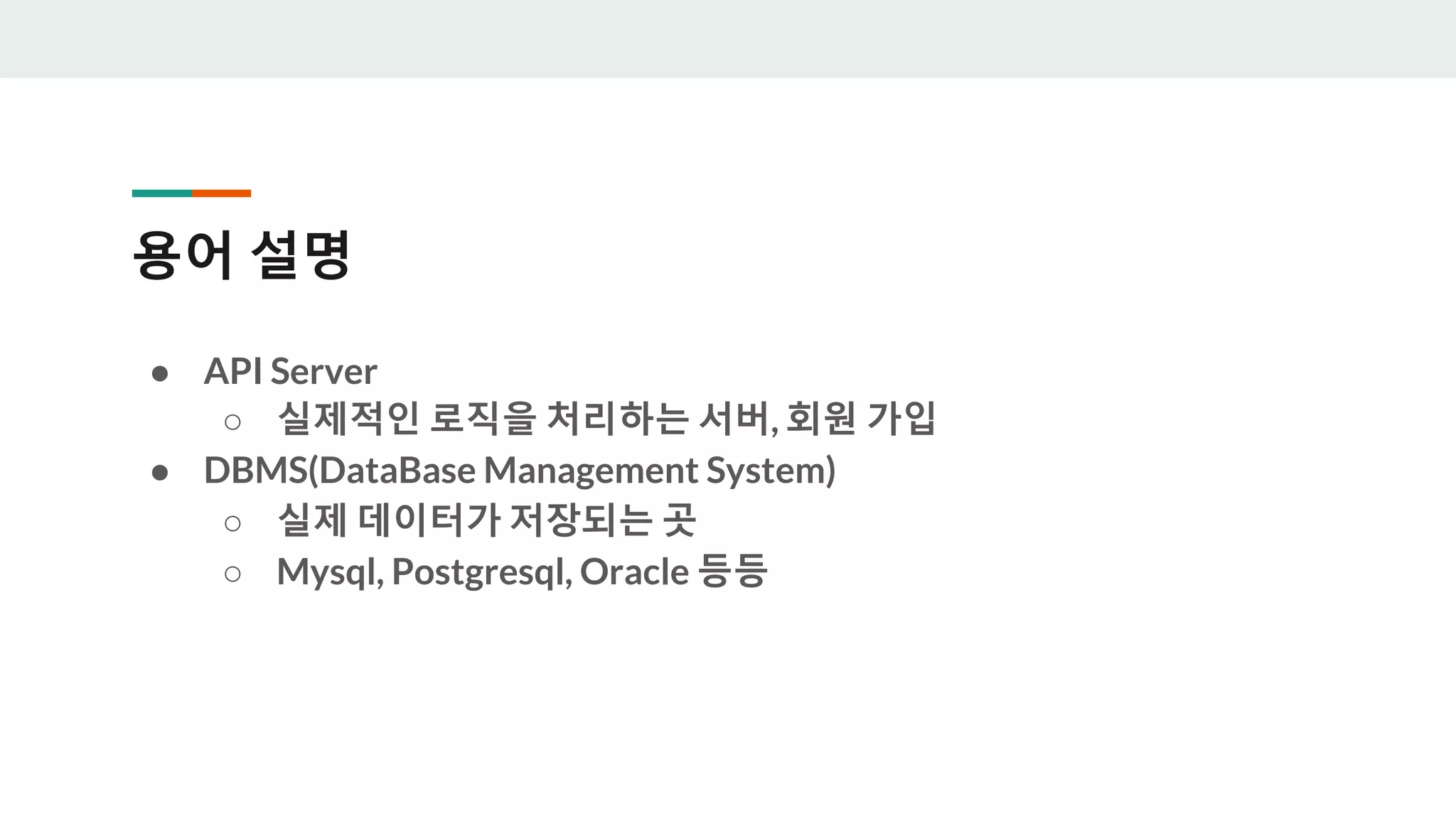

용어 설명
● API Server
○ 실제적인 로직을 처리하는 서버, 회원 가입
● DBMS(DataBase Management System)
○ 실제 데이터가 저장되는 곳
○ Mysql, Postgresql, Oracle 등등

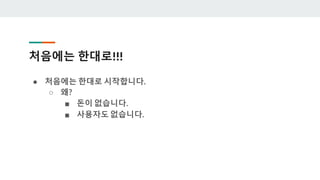

처음에는 한대로!!!
● 처음에는 한대로 시작합니다.
○ 왜?
■ 돈이 없습니다.
■ 사용자도 없습니다.

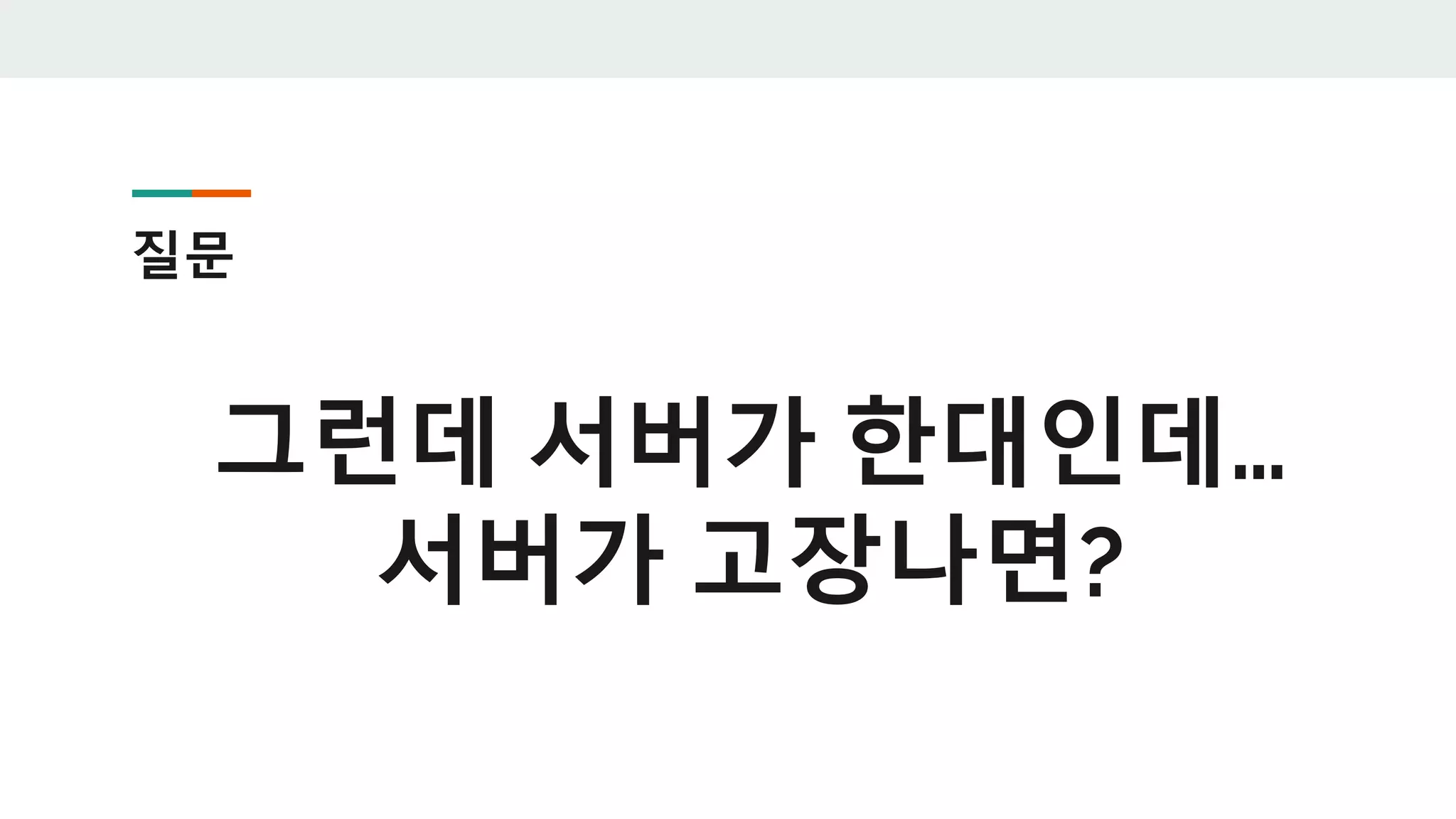

질문
그런데 서버가 한대인데…
서버가 고장나면?

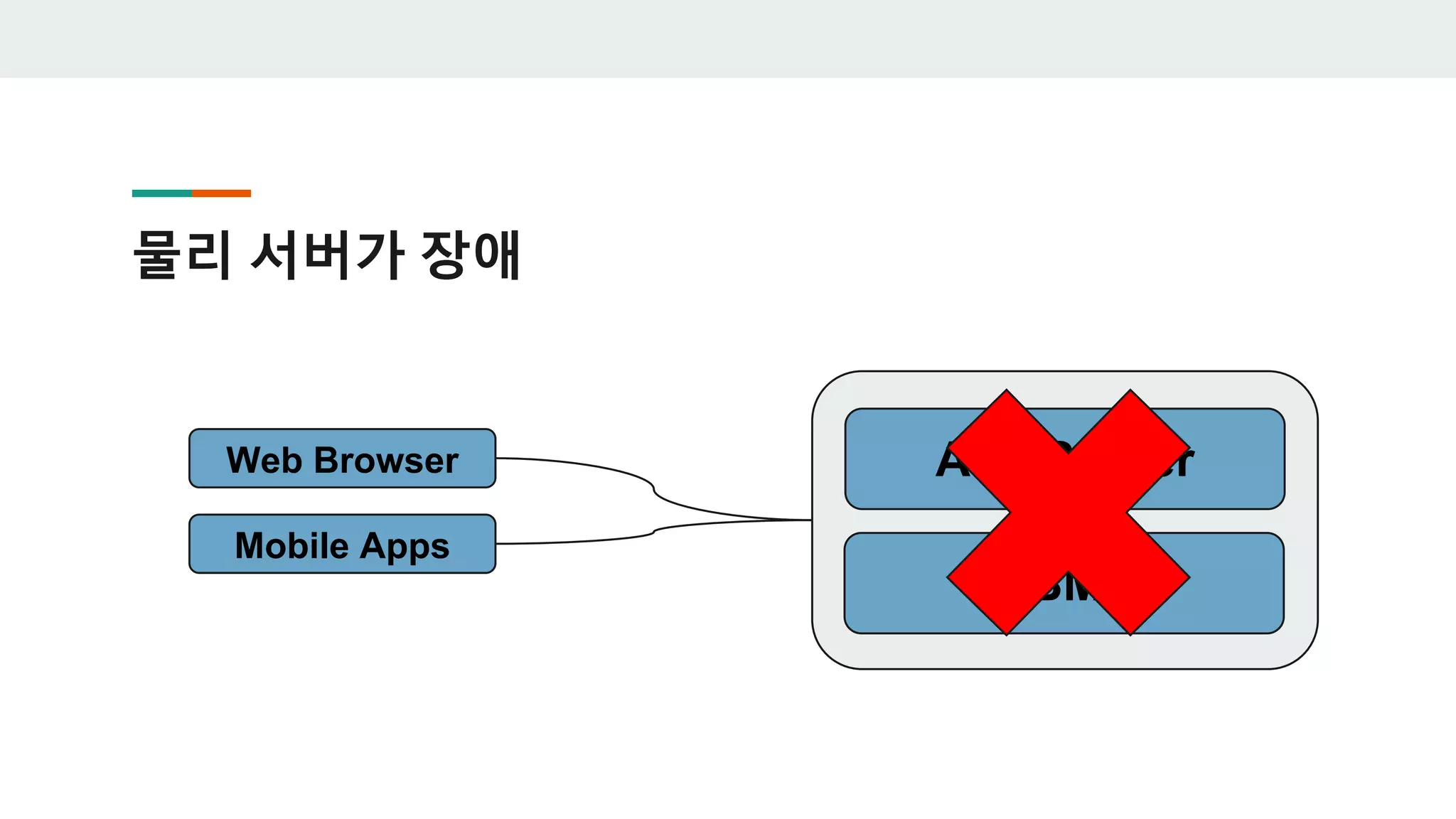

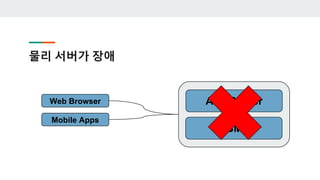

물리 서버가 장애
DBMS
Mobile Apps

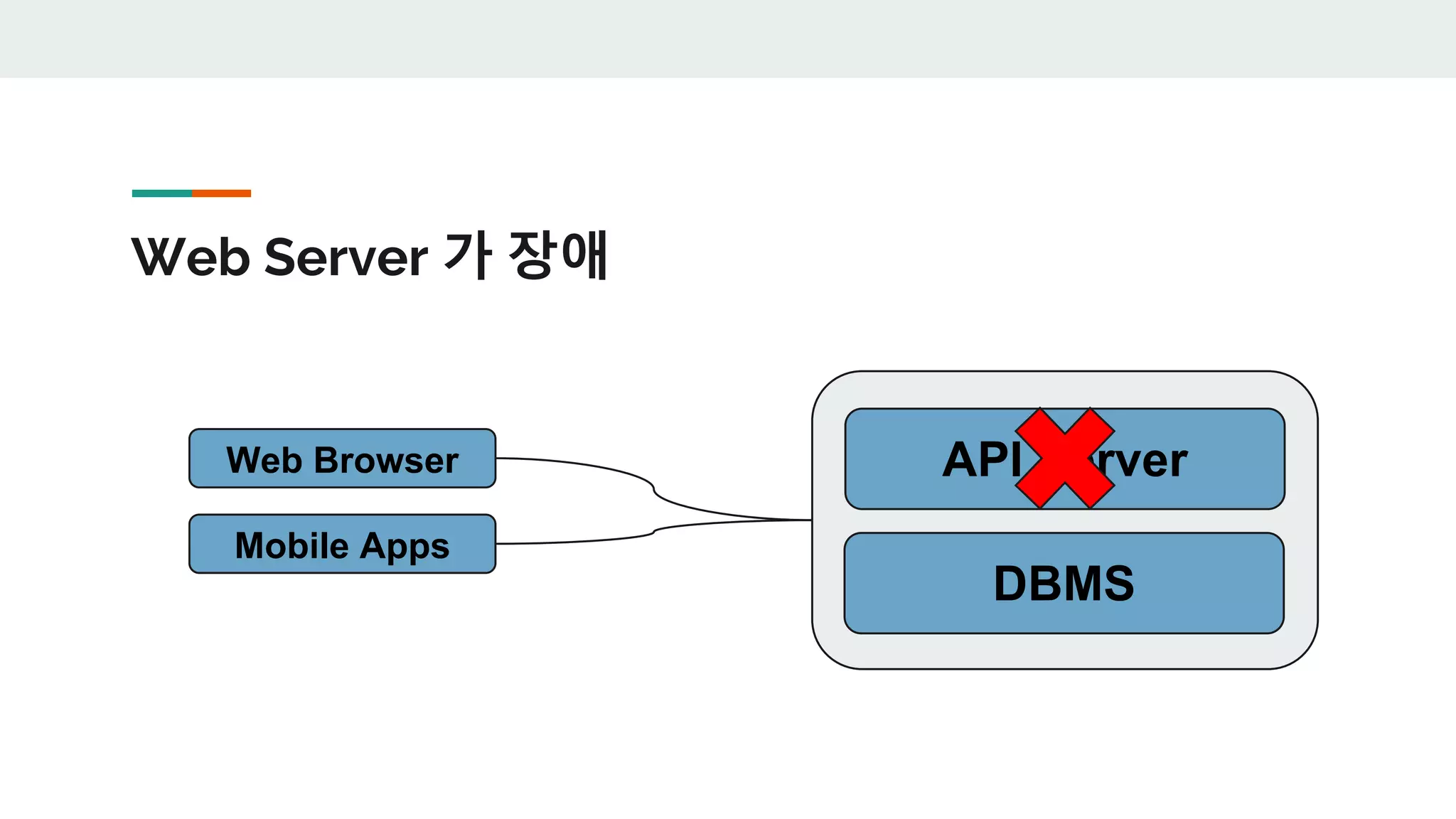

Web Server 가 장애
DBMS
Mobile Apps

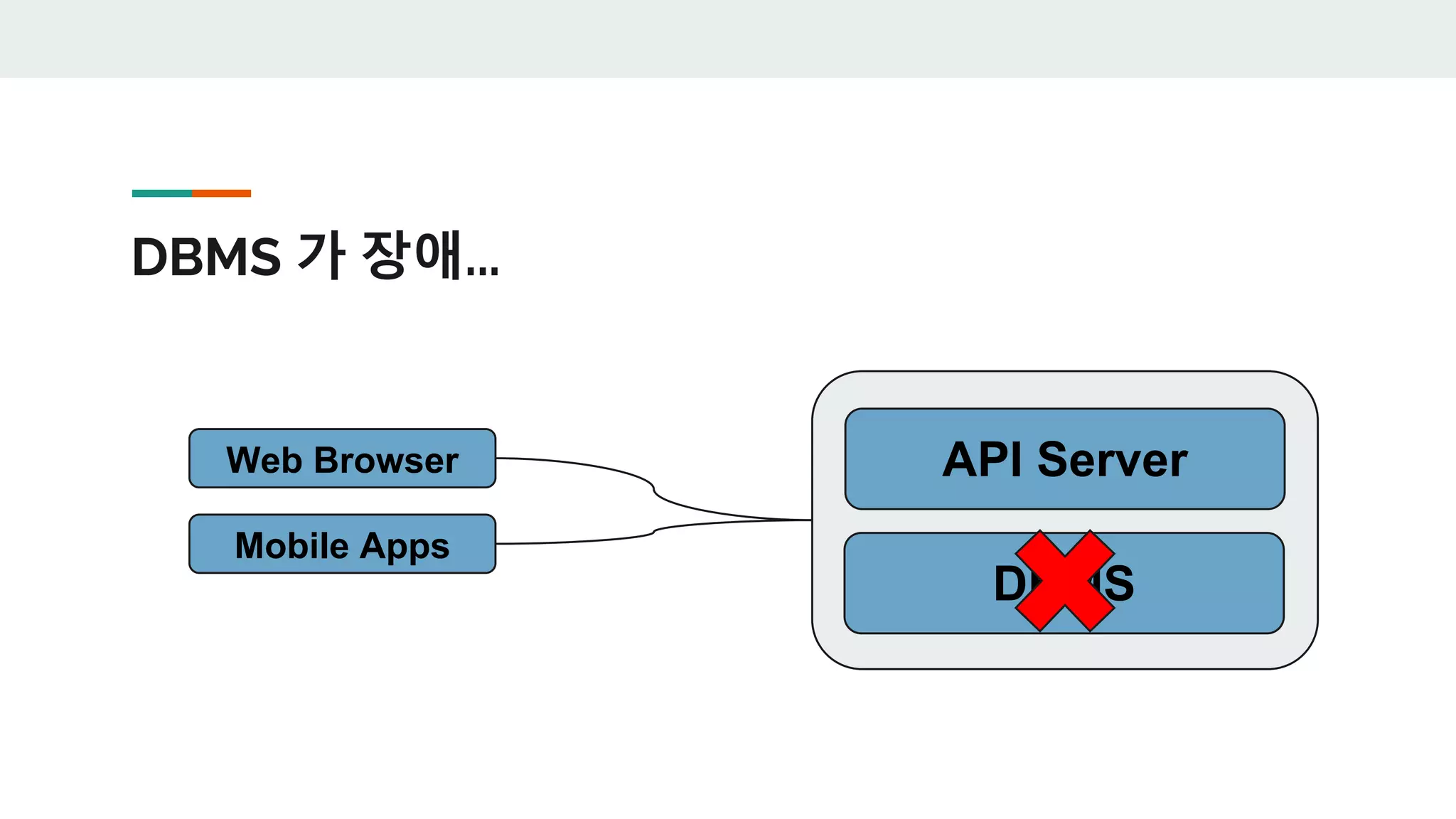

DBMS 가 장애...
DBMS
Mobile Apps

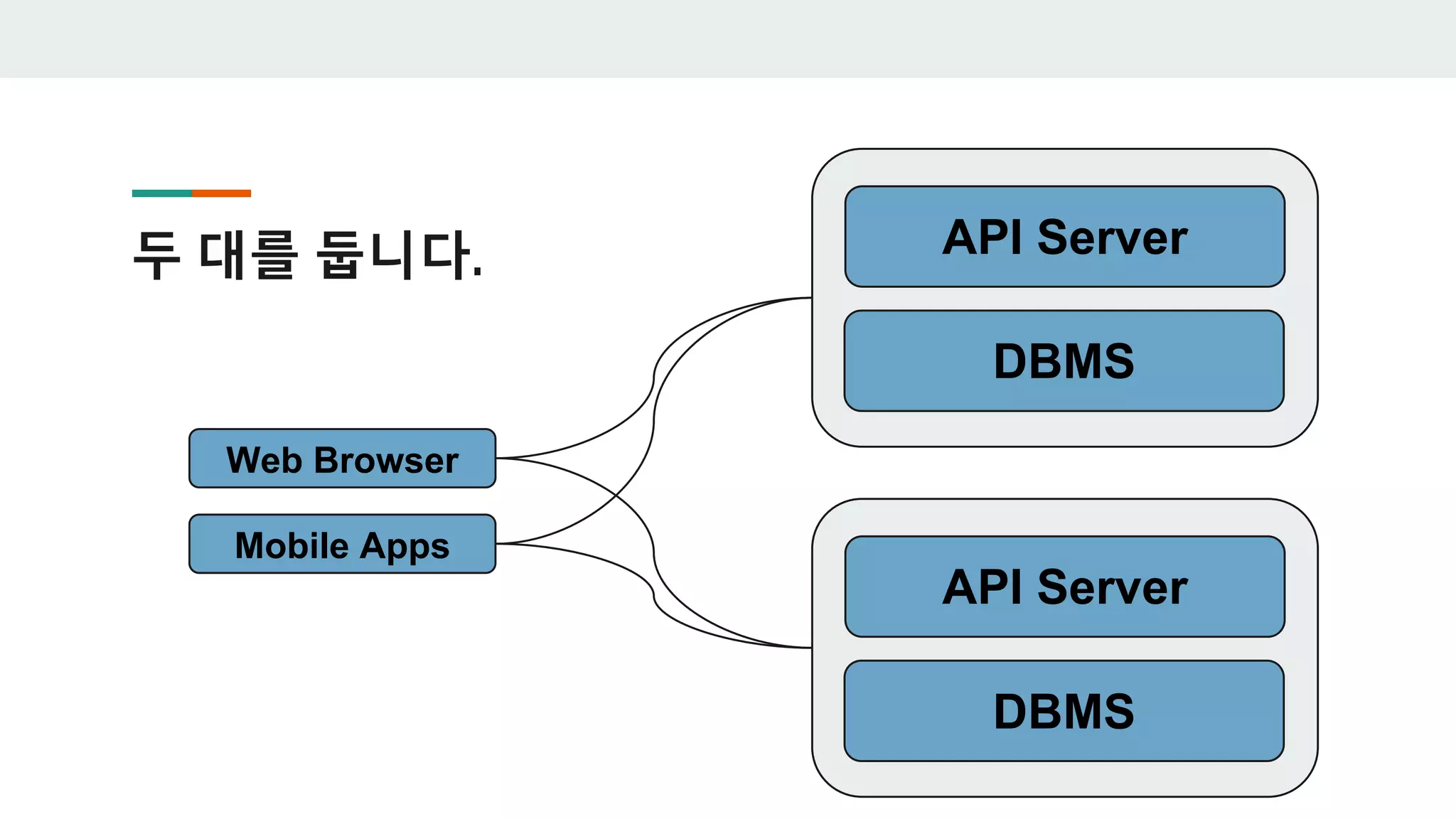

두 대를 둡니다.
DBMS
API Server
Web Browser
Mobile Apps
DBMS
API Server

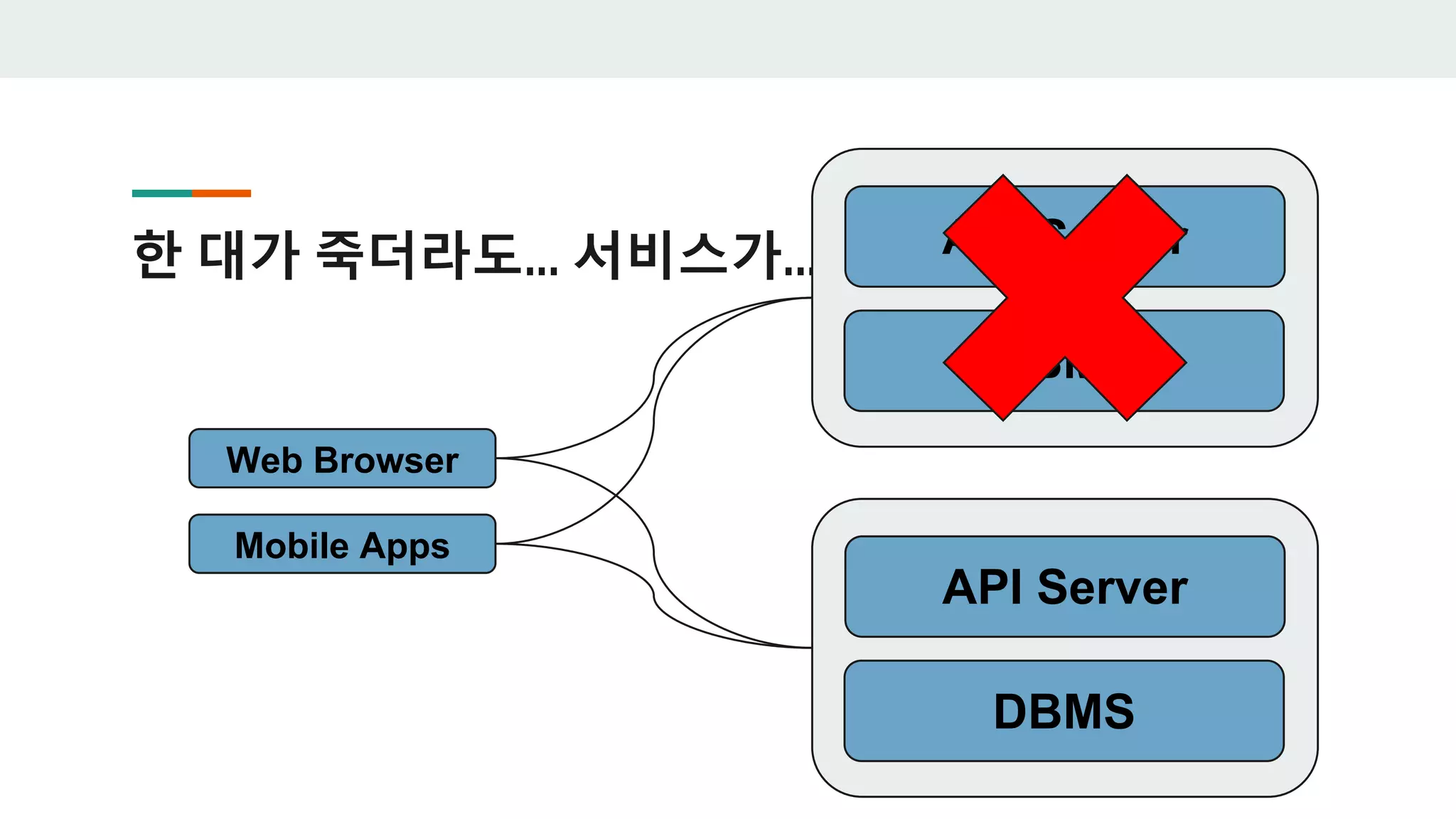

한 대가 죽더라도... 서비스가...
DBMS
API Server
Web Browser
Mobile Apps
DBMS
API Server

두 대일 때의 문제점!!!

User의 친구 목록을 가져
온다고 합시다.

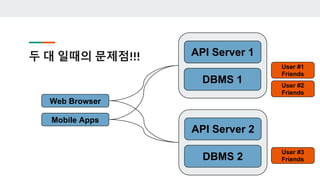

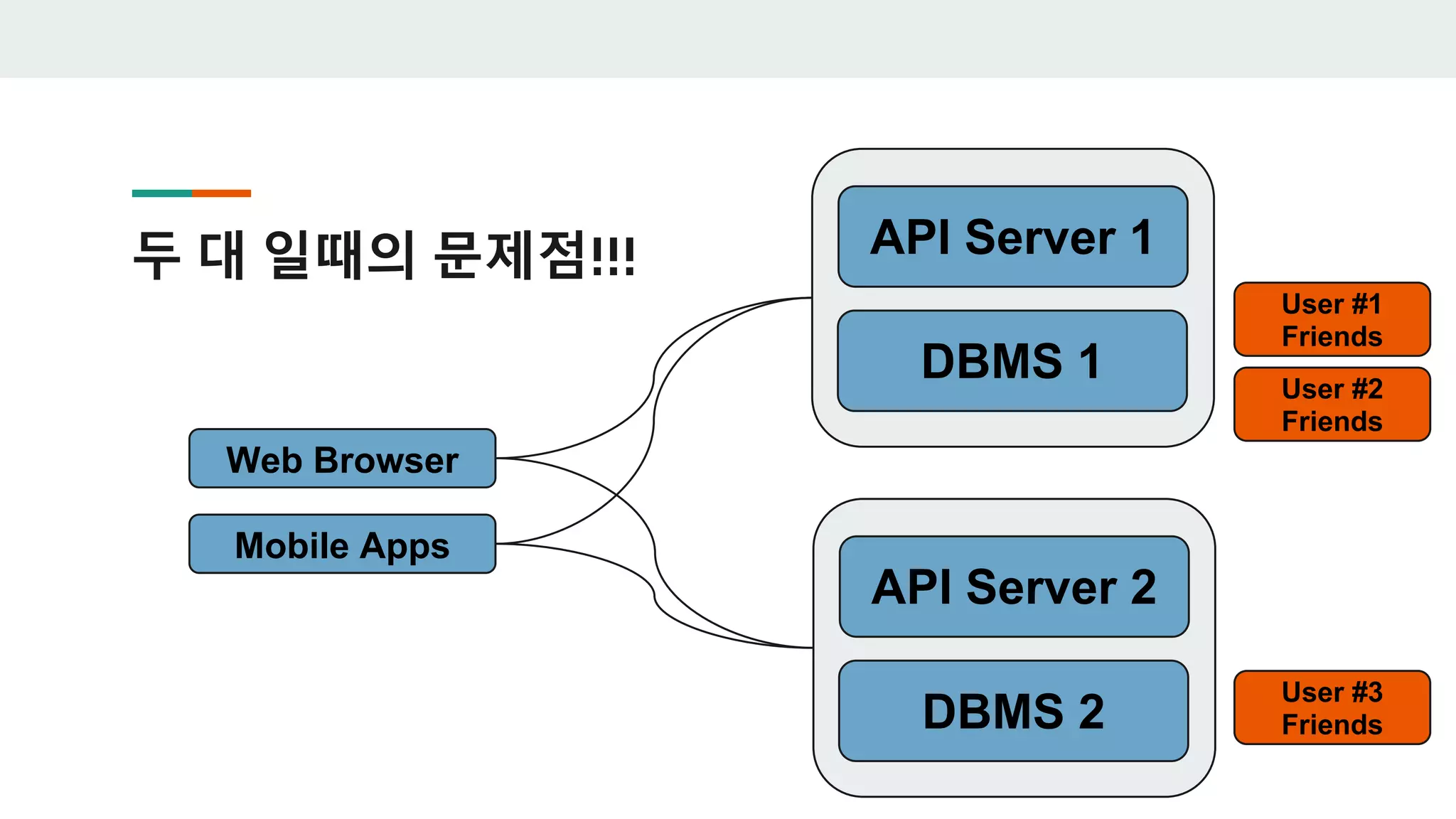

두 대 일때의 문제점!!!
DBMS 1
API Server 1
Web Browser
Mobile Apps
DBMS 2
API Server 2
User #1
Friends
User #2
Friends
User #3
Friends

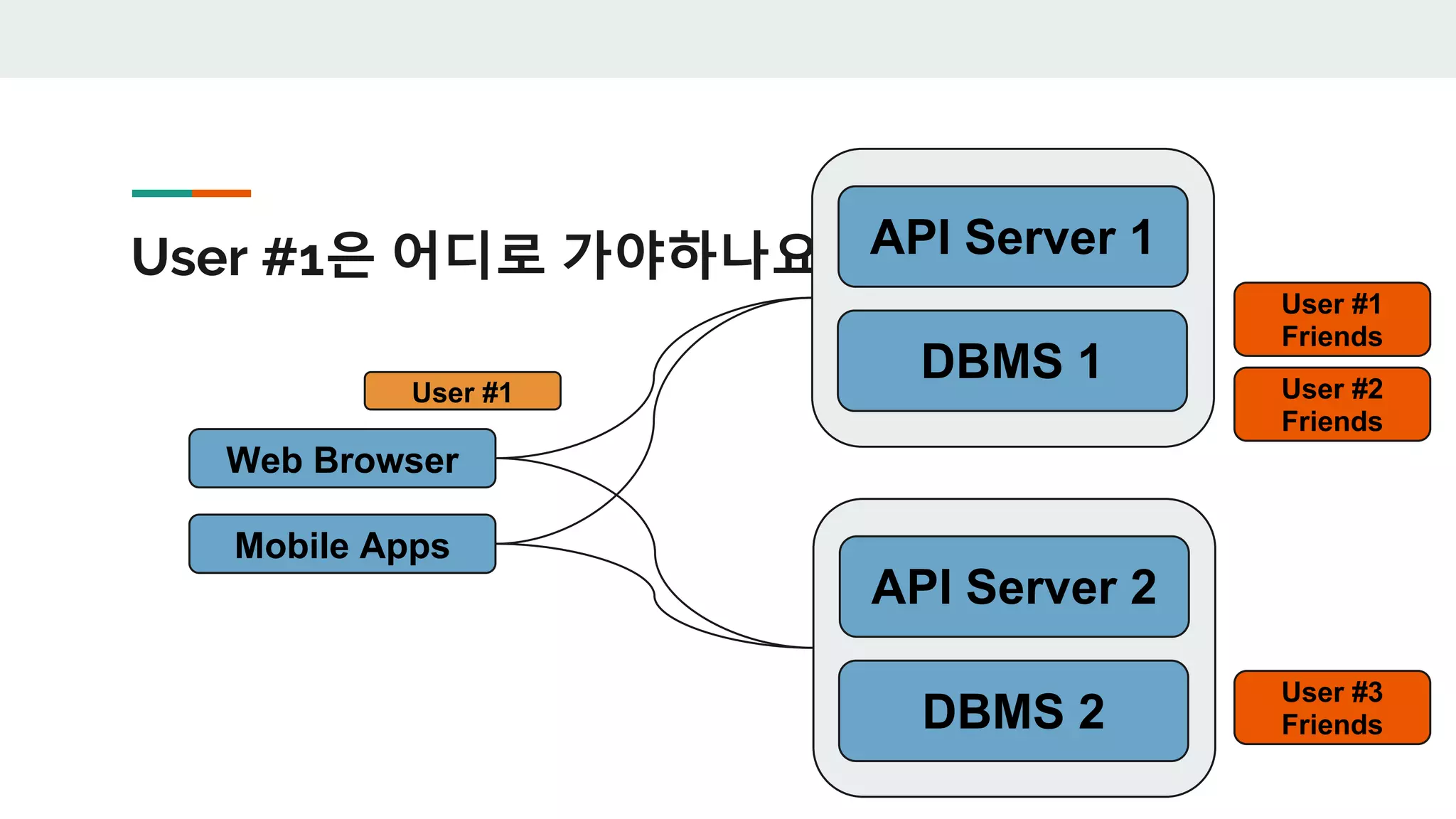

User #1은 어디로 가야하나요?
DBMS 1
API Server 1
Web Browser
Mobile Apps
DBMS 2
API Server 2
User #1
User #1
Friends
User #2
Friends
User #3
Friends

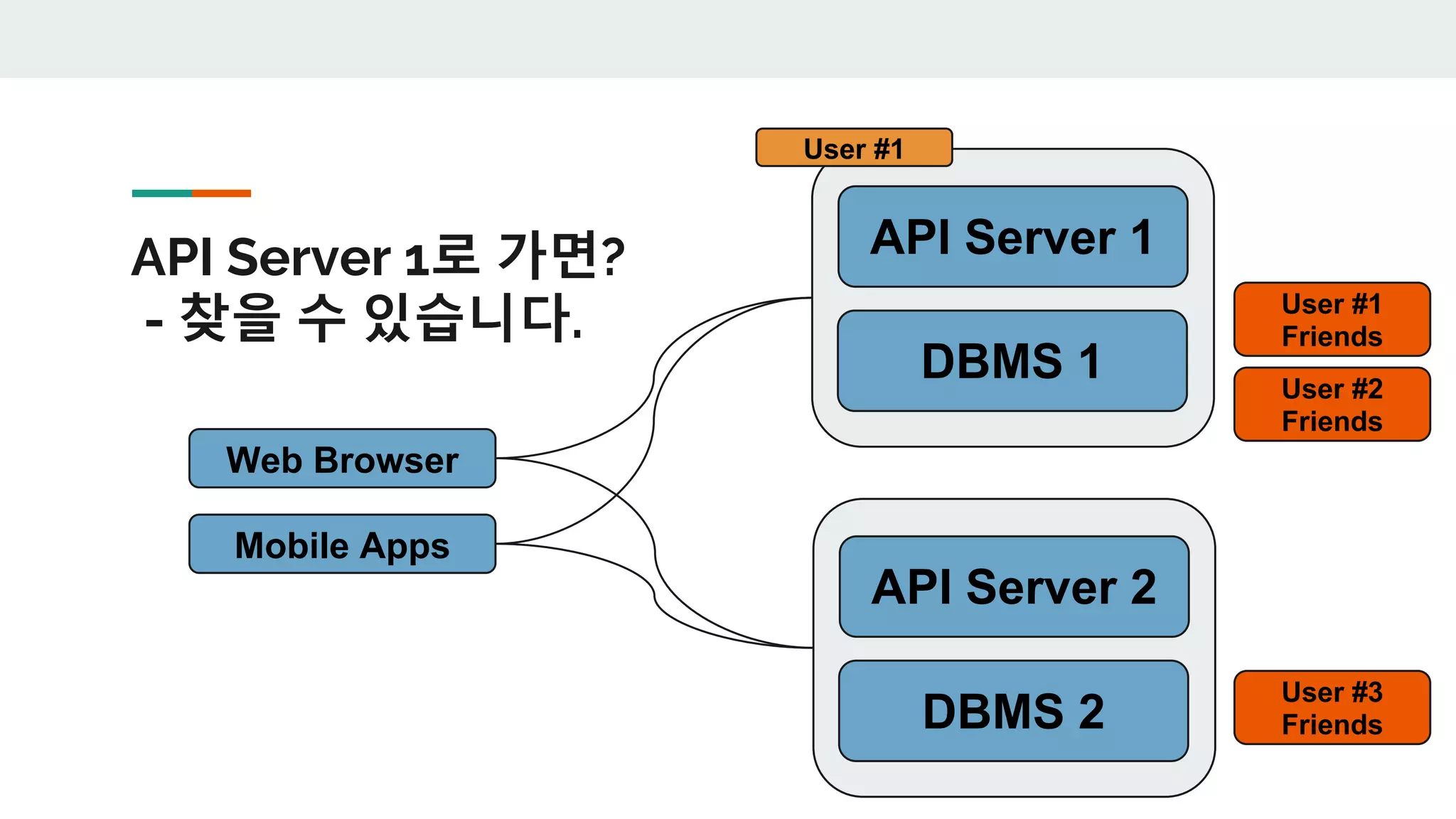

API Server 1로 가면?
- 찾을 수 있습니다.
DBMS 1
API Server 1
Web Browser
Mobile Apps
DBMS 2
API Server 2
User #1
User #1
Friends
User #2
Friends
User #3
Friends

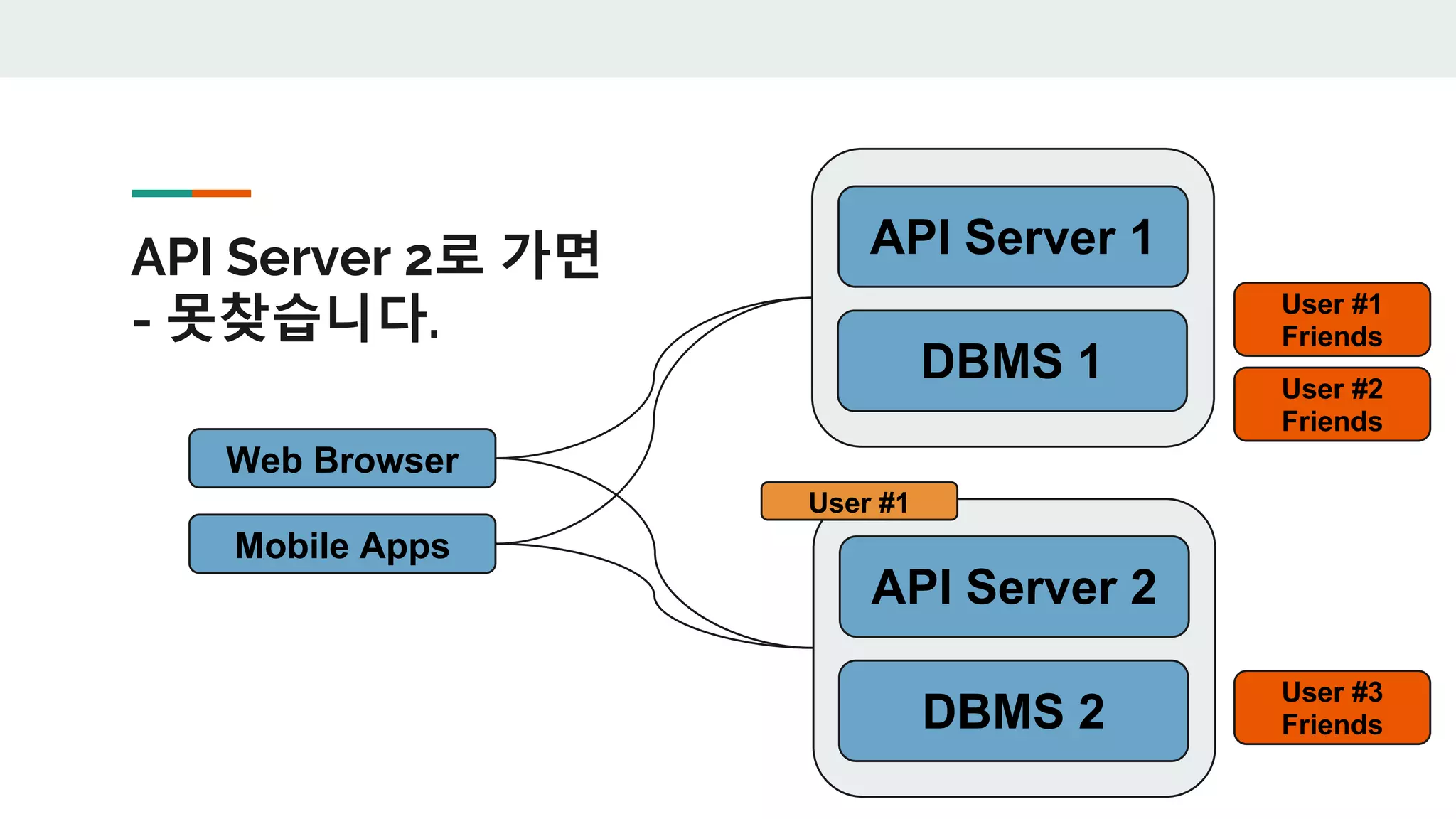

API Server 2로 가면
- 못찾습니다.
DBMS 1
API Server 1
Web Browser
Mobile Apps
DBMS 2
API Server 2
User #1
User #1
Friends
User #2
Friends
User #3
Friends

데이터가 분리되어 있으면
찾기 어렵습니다.

그래서 DB는 따로 분리해서
하나만 바라봅니다.

DB가 하나면…
어디로 가든 데이터를
찾을 수 있습니다.
Web Browser
Mobile Apps
User #1
API Server 1
API Server 2
DBMS
User #1
User #1
Friends
User #2
Friends
User #3
Friends

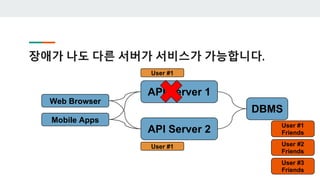

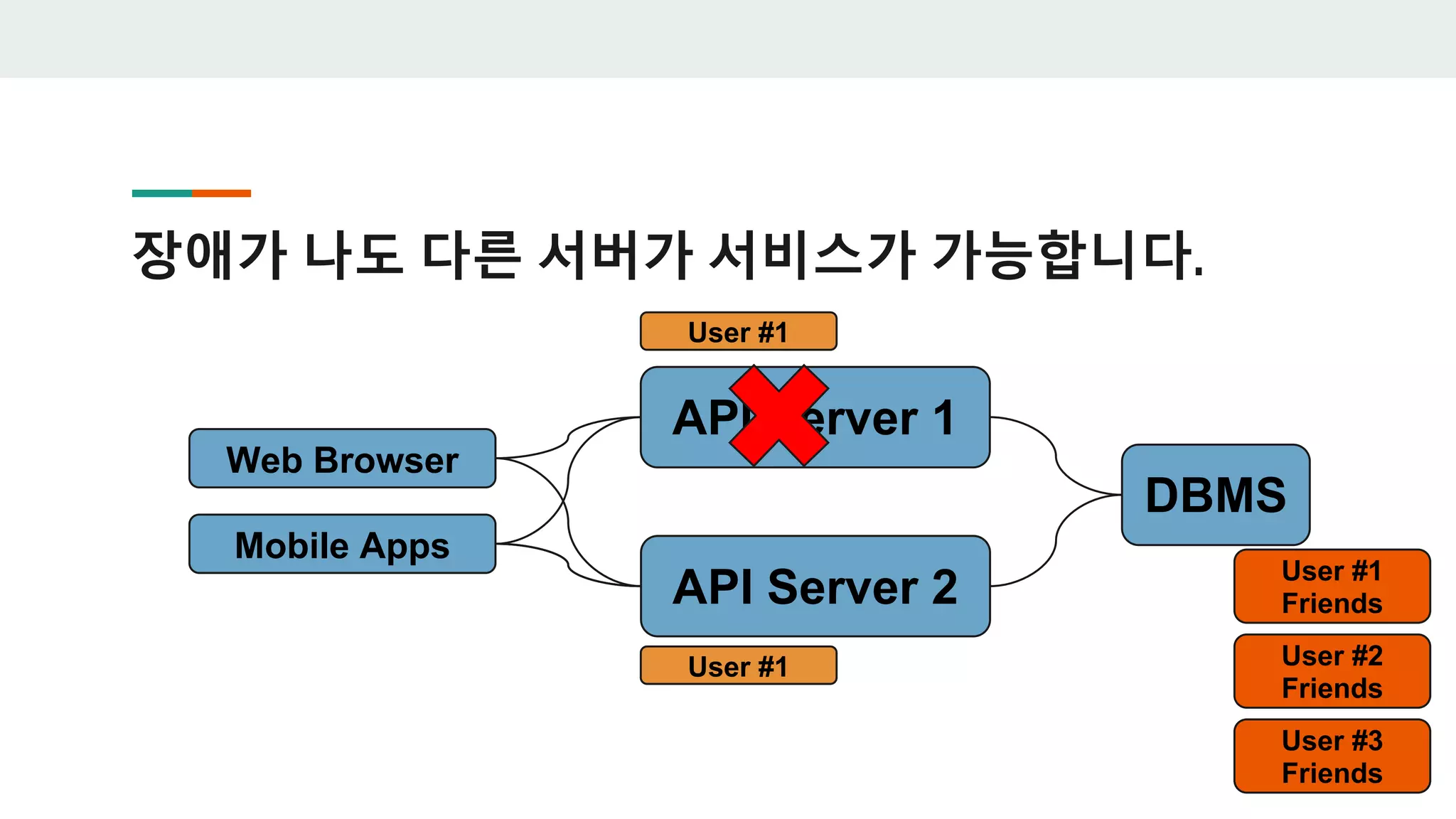

장애가 나도 다른 서버가 서비스가 가능합니다.
Web Browser
Mobile Apps
User #1
API Server 1
API Server 2
DBMS
User #1
User #1
Friends
User #2
Friends
User #3
Friends

그런데 우리는 어떻게
API Server 1,2 가 있다는
것을 알고 찾을 수 있을까
요?

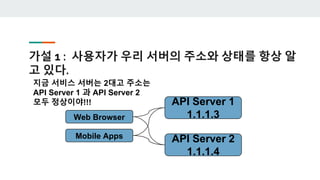

가설 1 : 사용자가 우리 서버의 주소와 상태를 항상 알
고 있다.
Web Browser
Mobile Apps
API Server 1
1.1.1.3
API Server 2
1.1.1.4
지금 서비스 서버는 2대고 주소는
API Server 1 과 API Server 2
모두 정상이야!!!

가능할까요?
서버가 추가되거나?
주소가 바뀌면?

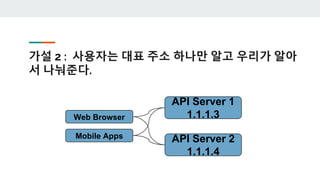

가설 2 : 사용자는 대표 주소 하나만 알고 우리가 알아
서 나눠준다.
Web Browser
Mobile Apps
API Server 1
1.1.1.3
API Server 2
1.1.1.4

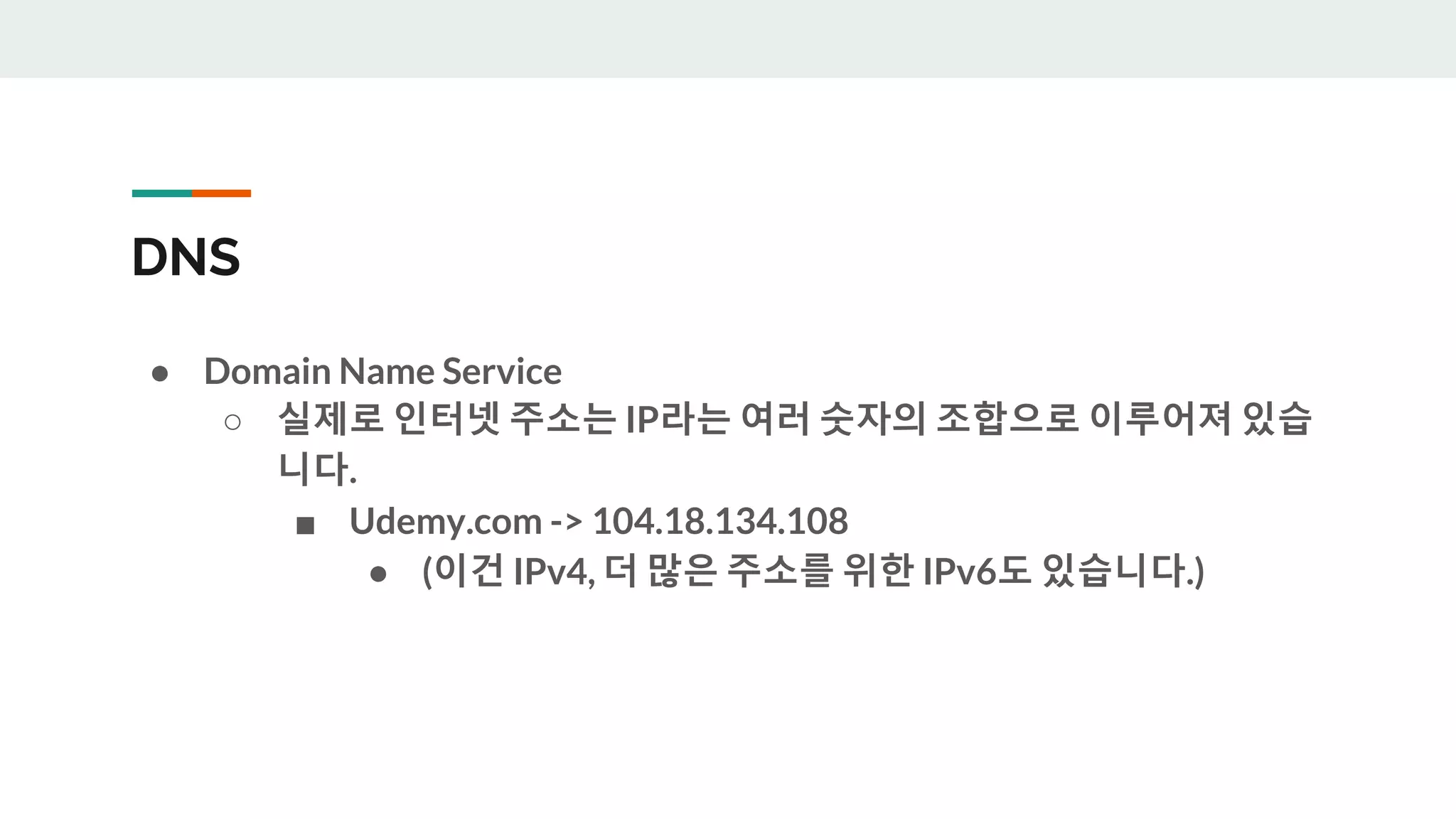

DNS
● Domain Name Service
○ 실제로 인터넷 주소는 IP라는 여러 숫자의 조합으로 이루어져 있습
니다.
■ Udemy.com -> 104.18.134.108
● (이건 IPv4, 더 많은 주소를 위한 IPv6도 있습니다.)

DNS
> nslookup udemy.com
Server: 1.214.68.2
Address: 1.214.68.2#53
Non-authoritative answer:
Name: udemy.com
Address: 104.18.134.108
Name: udemy.com
Address: 104.18.133.108
Name: udemy.com
Address: 104.18.130.108
Name: udemy.com
Address: 104.18.132.108
Name: udemy.com
Address: 104.18.131.108

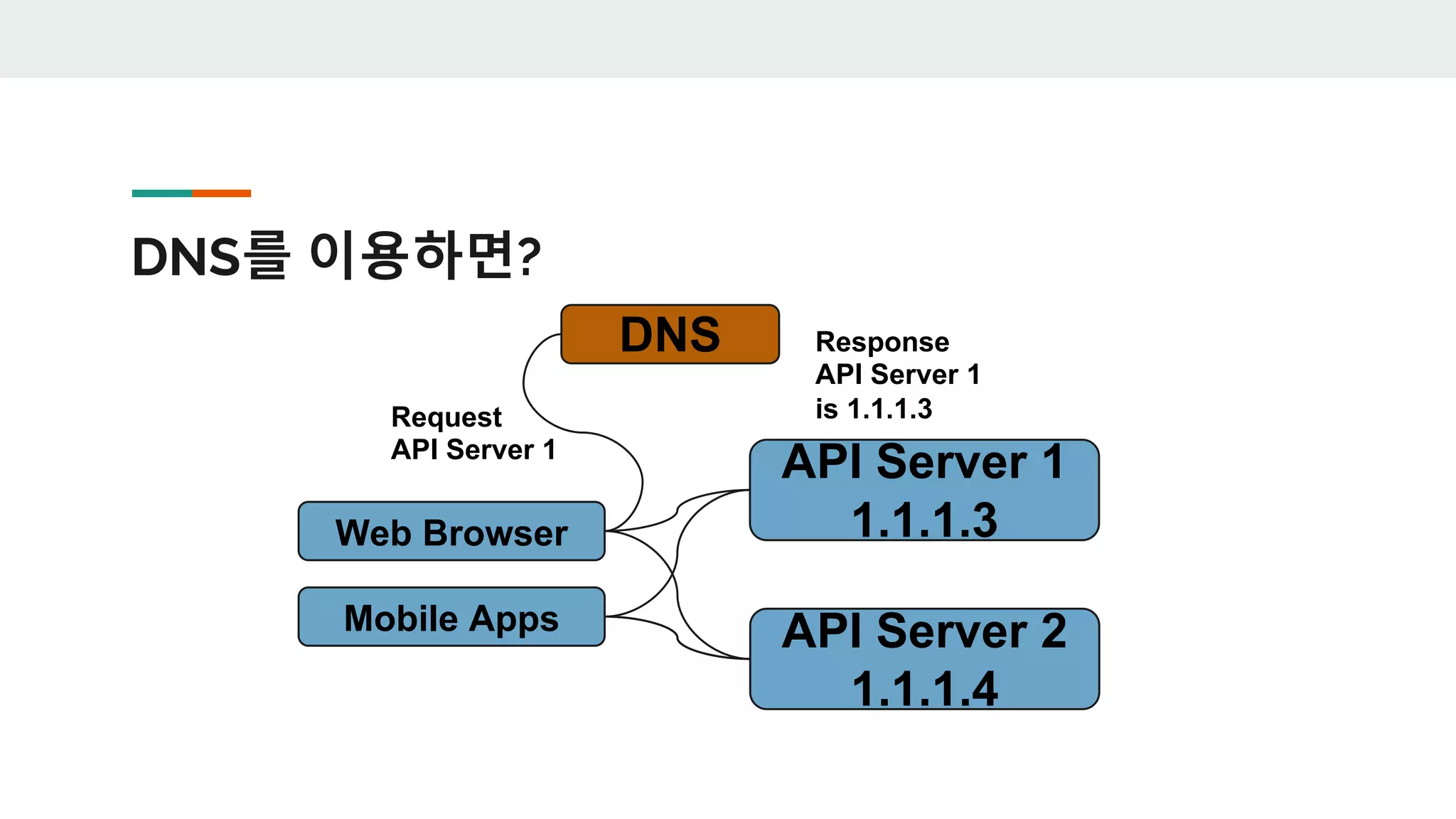

DNS를 이용하면?
Web Browser
Mobile Apps
API Server 1
1.1.1.3
API Server 2
1.1.1.4
DNS
Request
API Server 1
Response
API Server 1
is 1.1.1.3

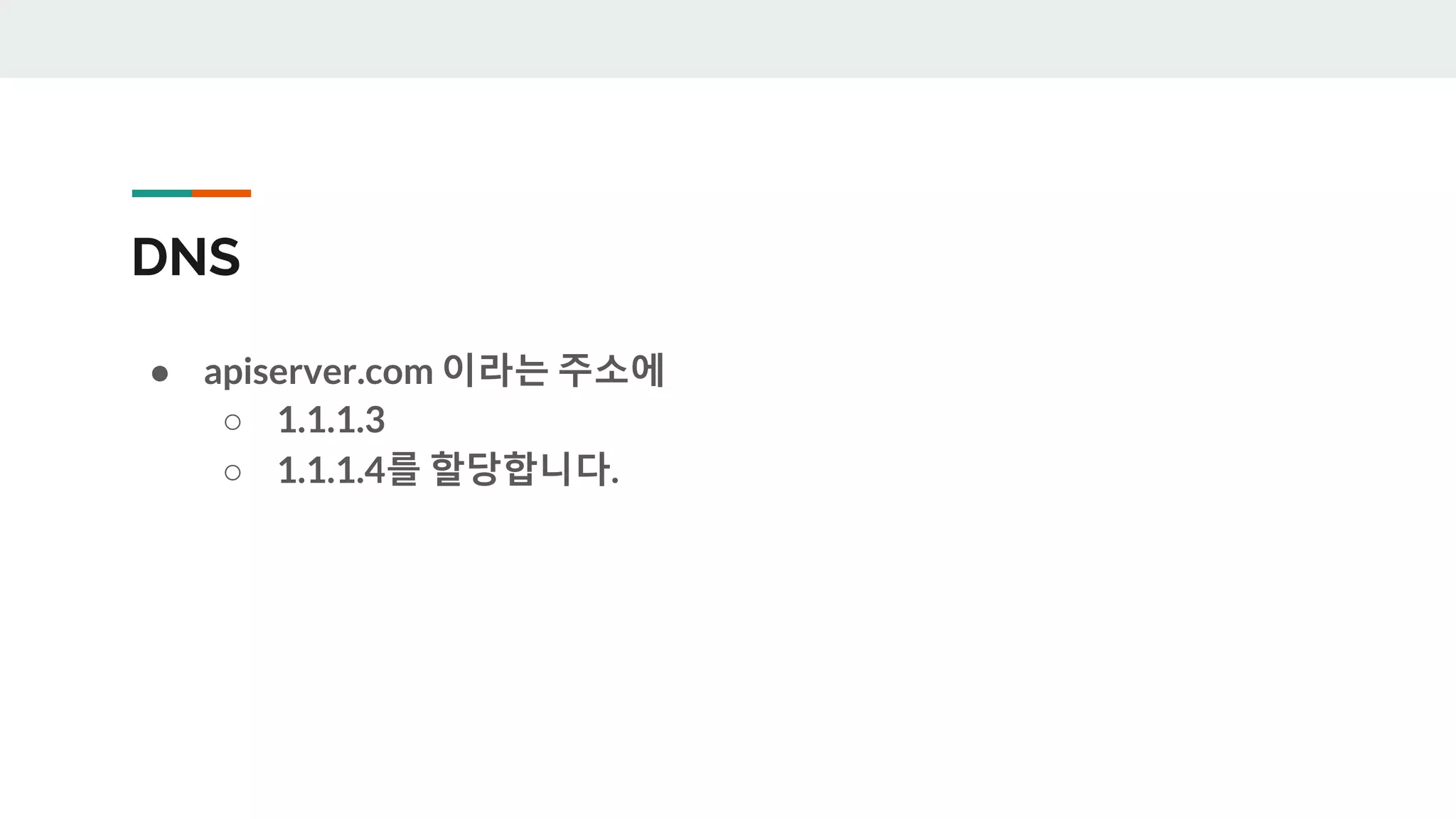

DNS
● apiserver.com 이라는 주소에
○ 1.1.1.3
○ 1.1.1.4를 할당합니다.

DNS를 이용하면 apiserver.com 을 접속하면 두 서버
중에 하나로 접속이 가능합니다.
Web Browser
Mobile Apps
API Server 1
1.1.1.3
API Server 2
1.1.1.4
DNS
Request
apiserver.com
Response
apiserver is
1.1.1.3 and 1.1.1.4

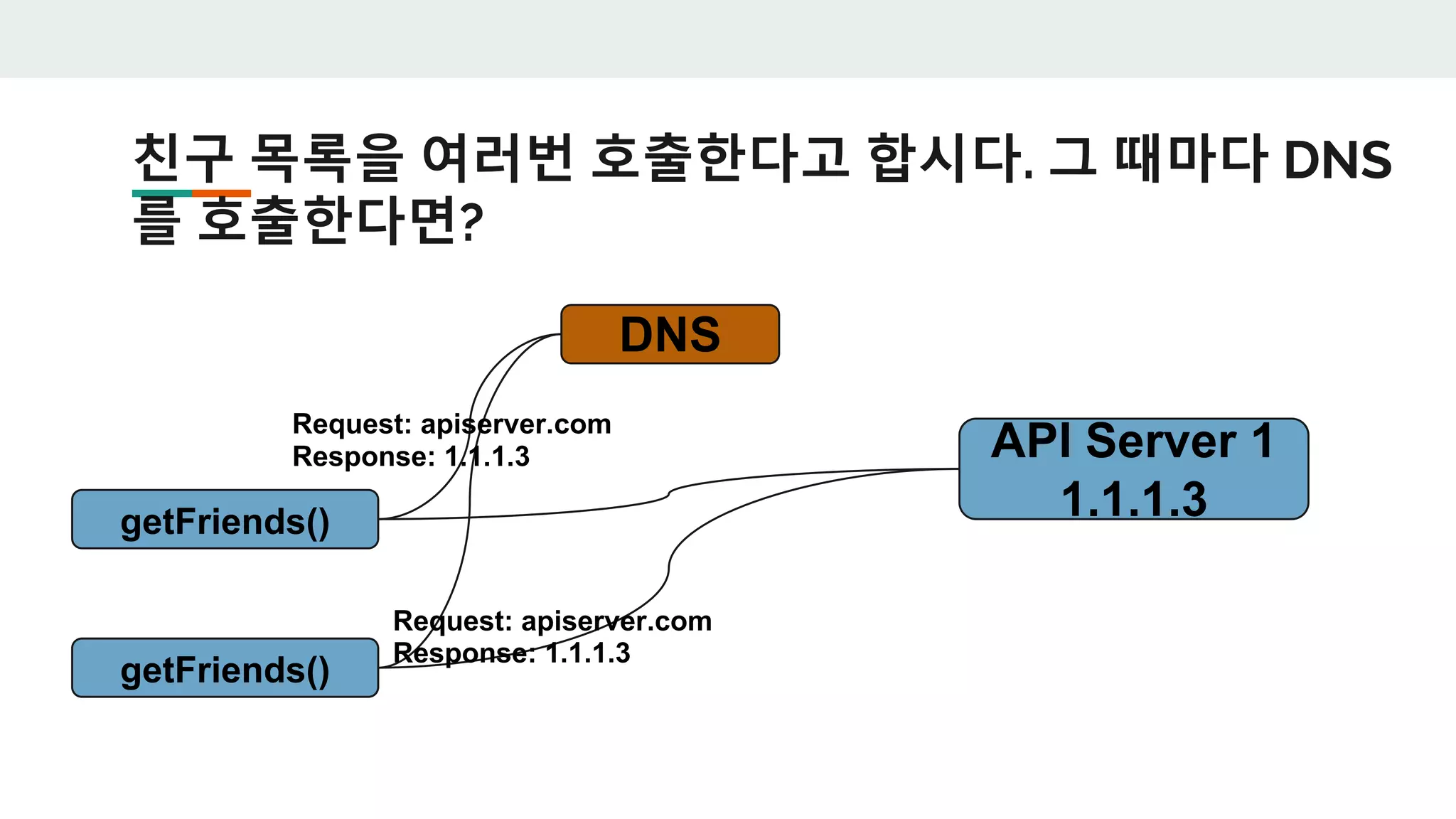

친구 목록을 여러번 호출한다고 합시다. 그 때마다 DNS
를 호출한다면?
getFriends()
API Server 1
1.1.1.3
DNS
Request: apiserver.com
Response: 1.1.1.3
getFriends()
Response: 1.1.1.3

DNS 는
TTL(Time to Live) 라는
일종의 캐시를 가지고 있
습니다.

DNS TTL

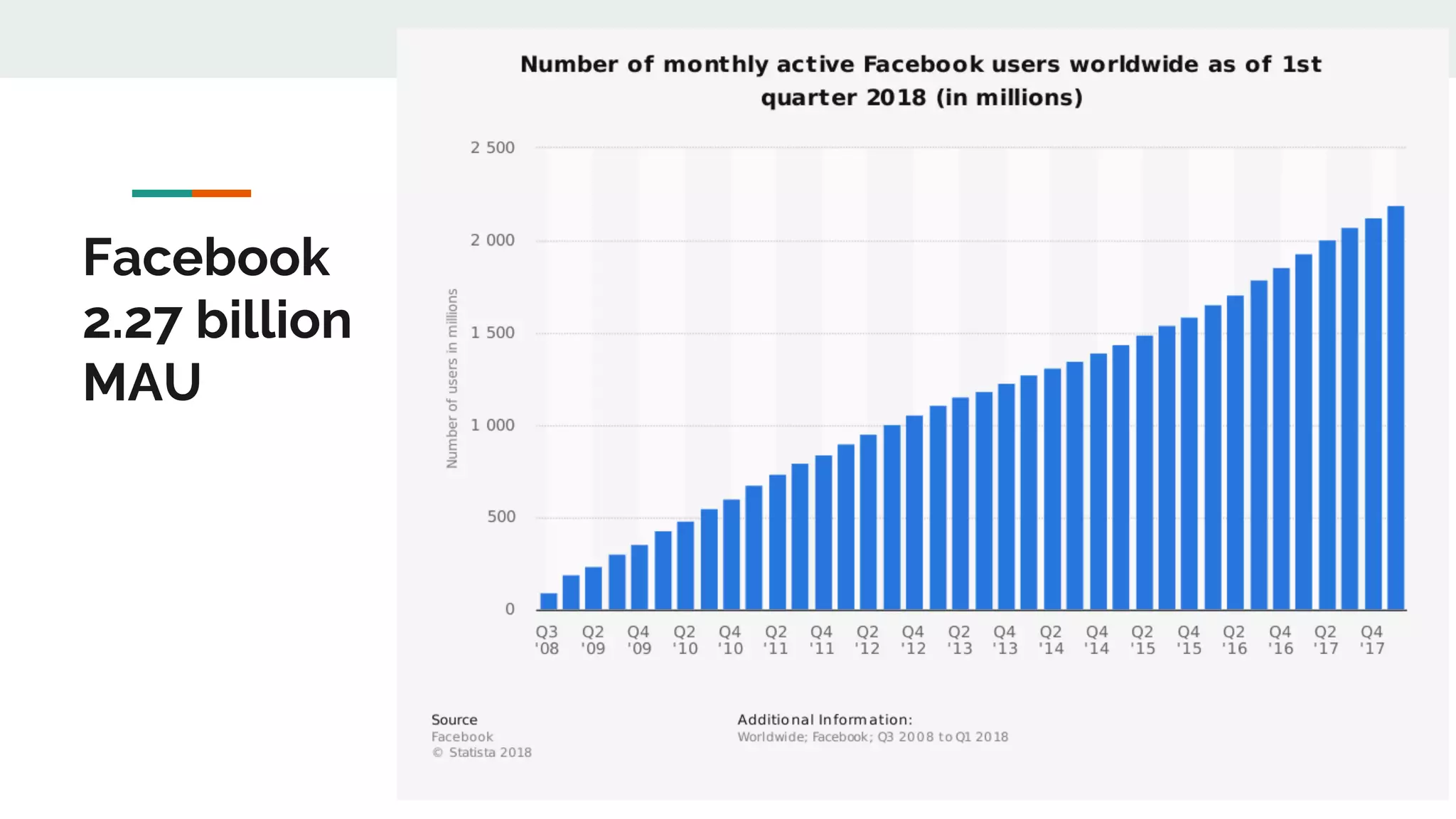

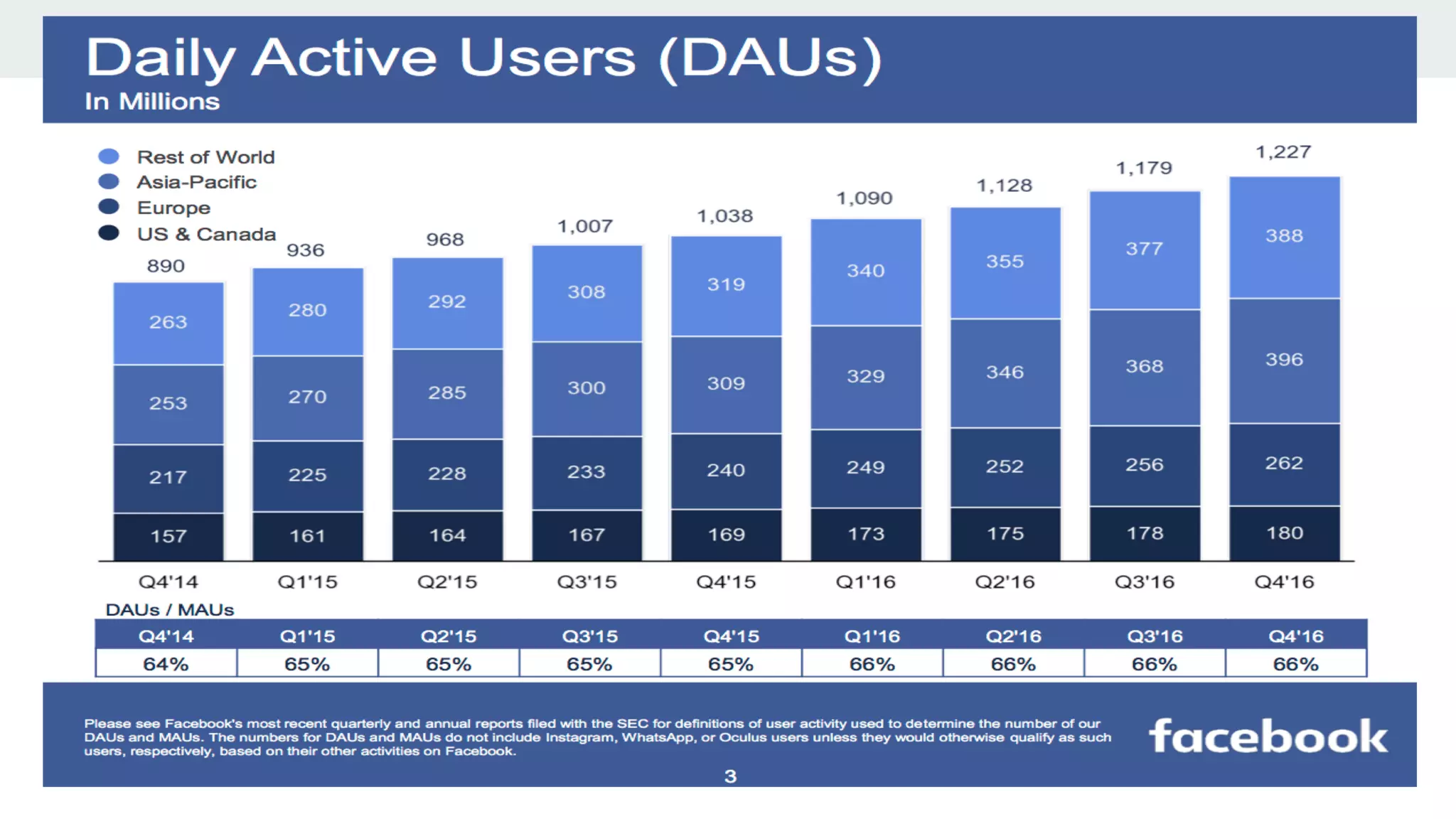

● Facebook 을 하루에 12억명이 사용합니다. 매번 기능을 호출 할 때 마다
DNS를 호출한다면, DNS 서버는 얼마나 커야 할까요?

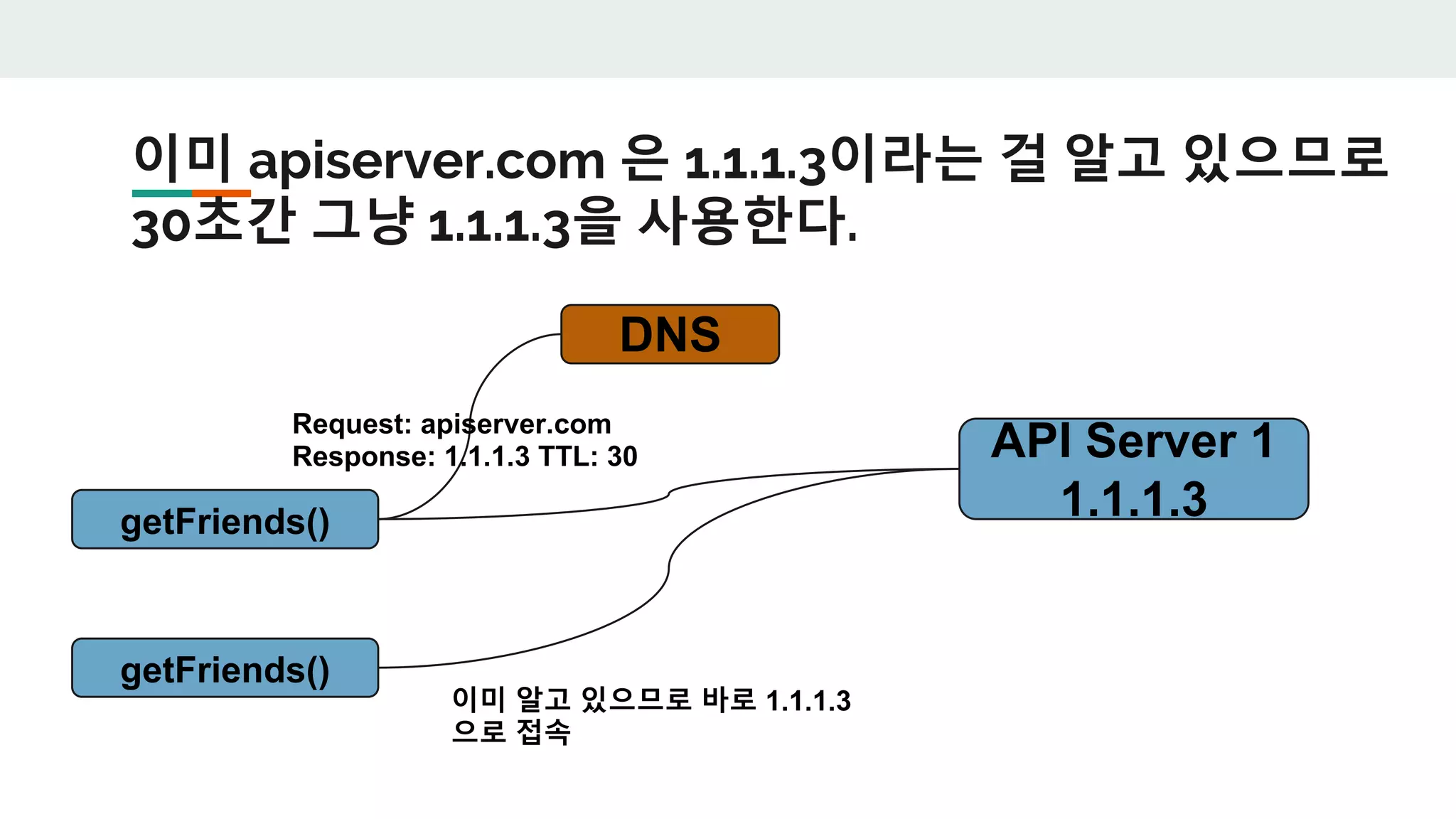

이미 apiserver.com 은 1.1.1.3이라는 걸 알고 있으므로
30초간 그냥 1.1.1.3을 사용한다.
getFriends()
API Server 1
1.1.1.3
DNS
Response: 1.1.1.3 TTL: 30
getFriends()
이미 알고 있으므로 바로 1.1.1.3
으로 접속

장애가 나도 응답은 여전히 1.1.1.3 과 1.1.1.4 입니다.
1.1.1.4를 받으면 어떻게 될까요?
Web Browser
Mobile Apps
API Server 1
1.1.1.3
API Server 2
1.1.1.4
DNS
Request
apiserver.com
Response
apiserver is
1.1.1.3 and 1.1.1.4

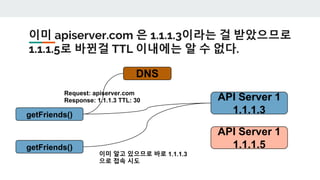

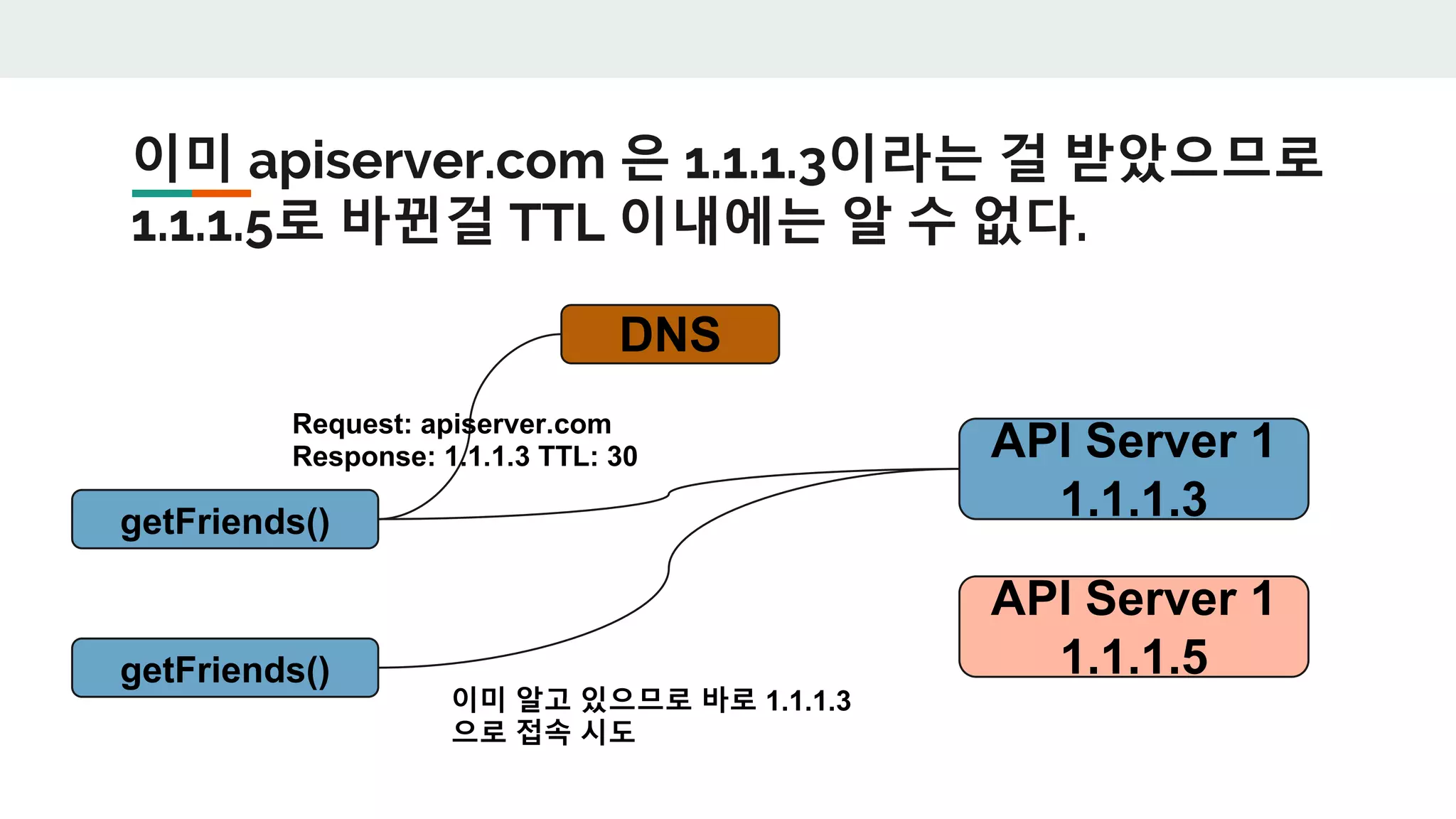

이미 apiserver.com 은 1.1.1.3이라는 걸 받았으므로
1.1.1.5로 바뀐걸 TTL 이내에는 알 수 없다.
getFriends()
API Server 1
1.1.1.3
DNS
Response: 1.1.1.3 TTL: 30
getFriends()
이미 알고 있으므로 바로 1.1.1.3
으로 접속 시도
API Server 1
1.1.1.5

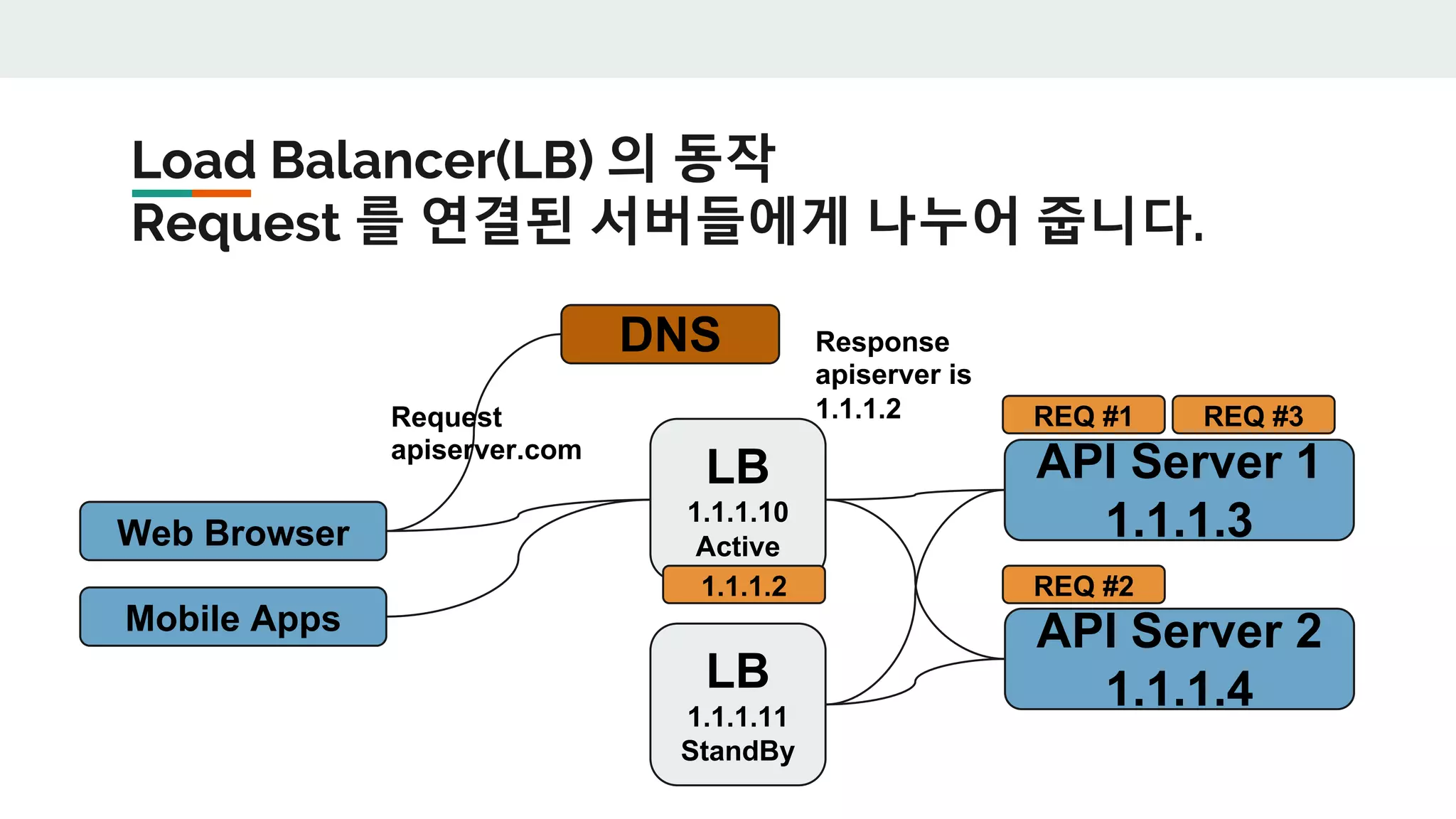

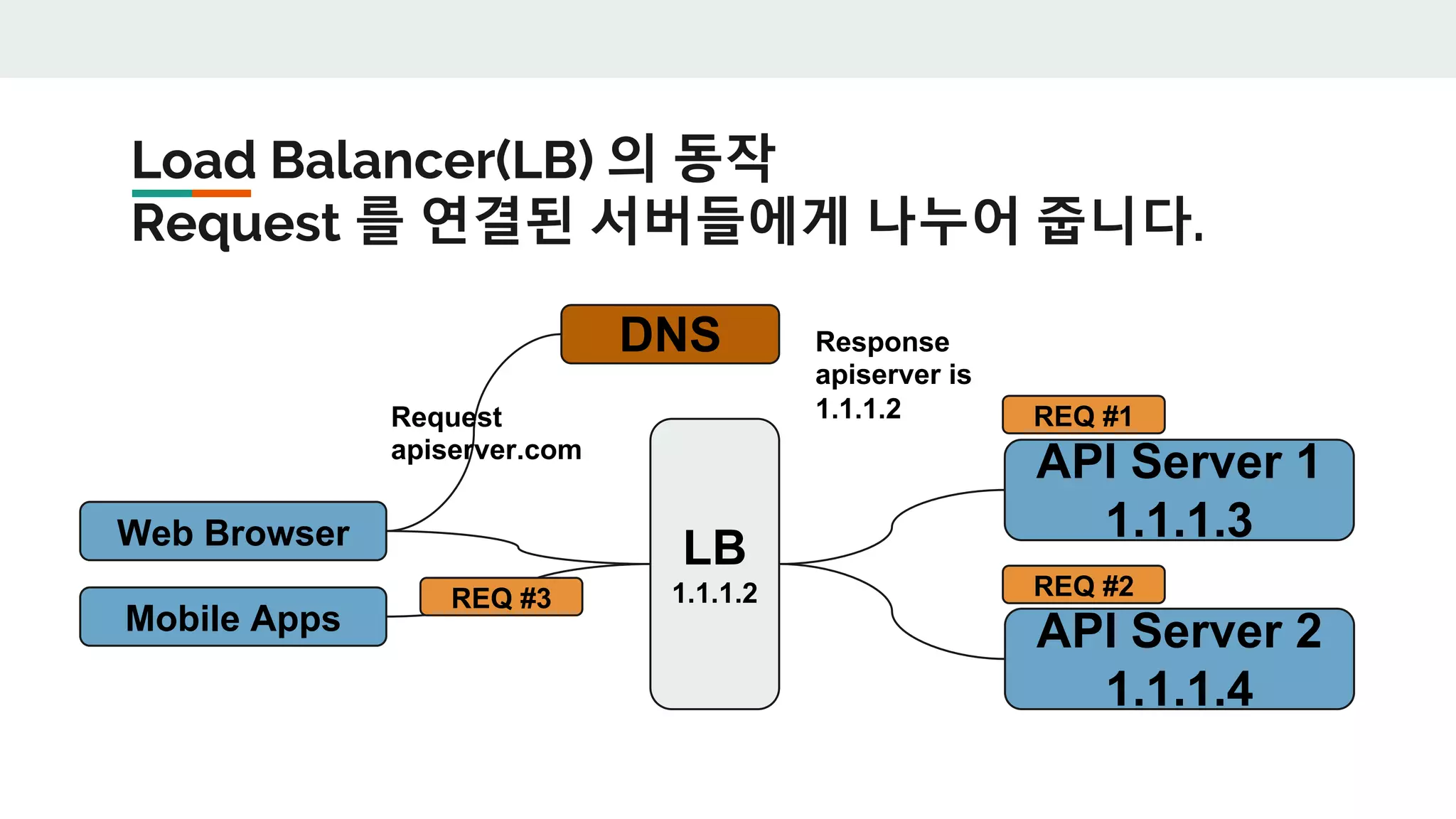

Load Balancer(LB) 의 동작
Request 를 연결된 서버들에게 나누어 줍니다.
Web Browser
Mobile Apps
API Server 1
1.1.1.3
API Server 2
1.1.1.4
DNS
Request
apiserver.com
Response
apiserver is
1.1.1.2
LB
1.1.1.2
REQ #1
REQ #2
REQ #3

Web Browser
Mobile Apps
API Server 1
1.1.1.3
API Server 2
1.1.1.4
DNS
Request
apiserver.com
Response
apiserver is
1.1.1.2
LB
1.1.1.2
REQ #1
REQ #2REQ #3

Load Balancer가
고장나면 어떻게 되나요?

Web Browser
Mobile Apps
API Server 1
1.1.1.3
API Server 2
1.1.1.4
DNS
Request
apiserver.com
Response
apiserver is
1.1.1.2
LB
1.1.1.10
Active
REQ #1
REQ #2
REQ #3
LB
1.1.1.11
StandBy
1.1.1.2

LB가 장애가 나면? 해당 LB에게 할당된 IP를 다른 LB
에게 넘겨줍니다.
Web Browser
Mobile Apps
API Server 1
1.1.1.3
API Server 2
1.1.1.4
DNS
Request
apiserver.com
Response
apiserver is
1.1.1.2
LB
1.1.1.10
Active
REQ #1
REQ #2
REQ #3
LB
1.1.1.11
Active
1.1.1.2

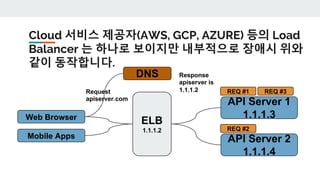

Cloud 서비스 제공자(AWS, GCP, AZURE) 등의 Load
Balancer 는 하나로 보이지만 내부적으로 장애시 위와
같이 동작합니다.
Web Browser
Mobile Apps
API Server 1
1.1.1.3
API Server 2
1.1.1.4
DNS
Request
apiserver.com
Response
apiserver is
1.1.1.2
ELB
1.1.1.2
REQ #1
REQ #2
REQ #3

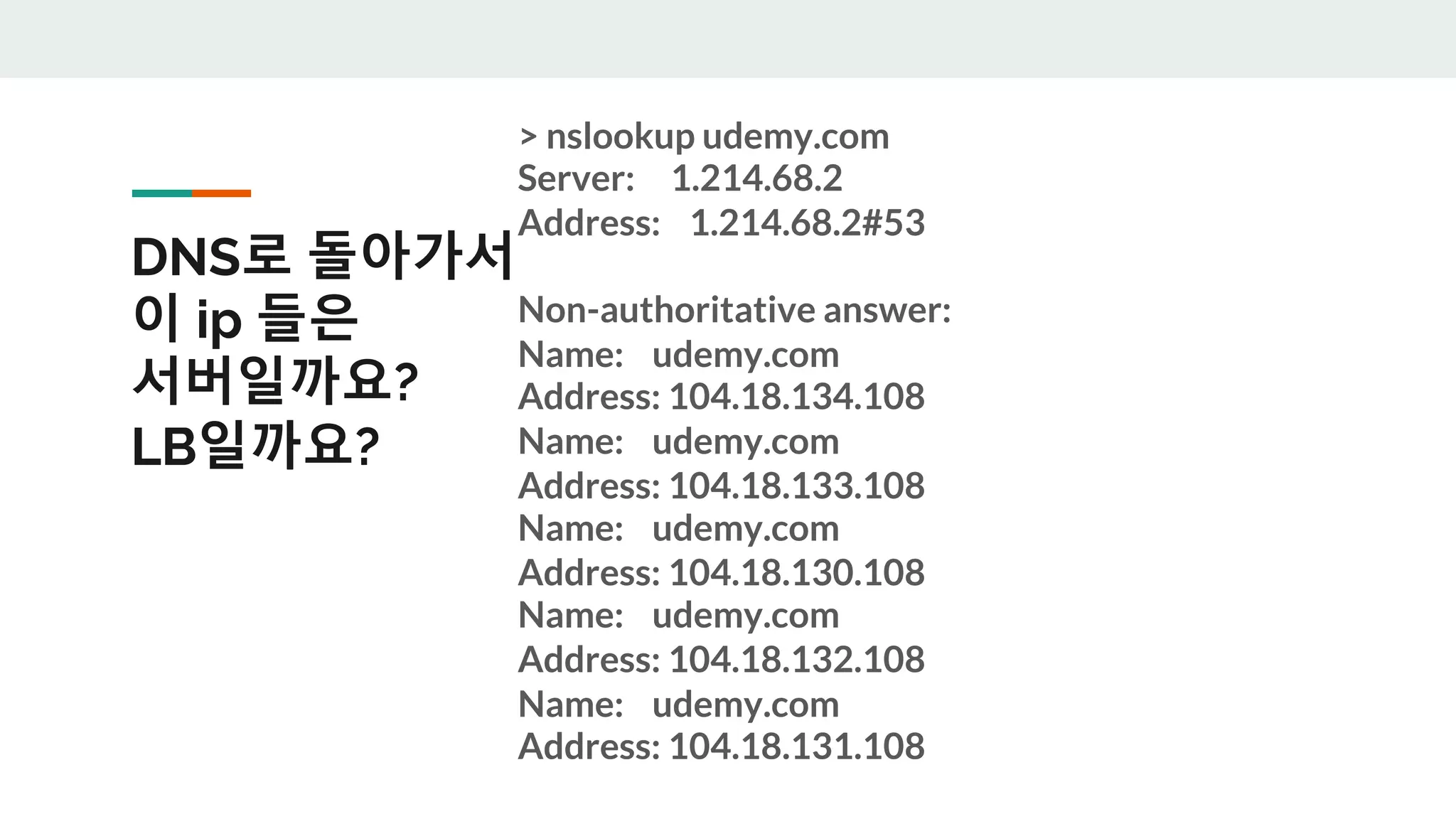

DNS로 돌아가서
이 ip 들은
서버일까요?
LB일까요?
> nslookup udemy.com
Server: 1.214.68.2
Address: 1.214.68.2#53
Non-authoritative answer:
Name: udemy.com
Address: 104.18.134.108
Name: udemy.com
Address: 104.18.133.108
Name: udemy.com
Address: 104.18.130.108
Name: udemy.com
Address: 104.18.132.108
Name: udemy.com
Address: 104.18.131.108

그런데 DBMS는 한대인데?
Web Browser
Mobile Apps
API Server 1
API Server 2
DBMS

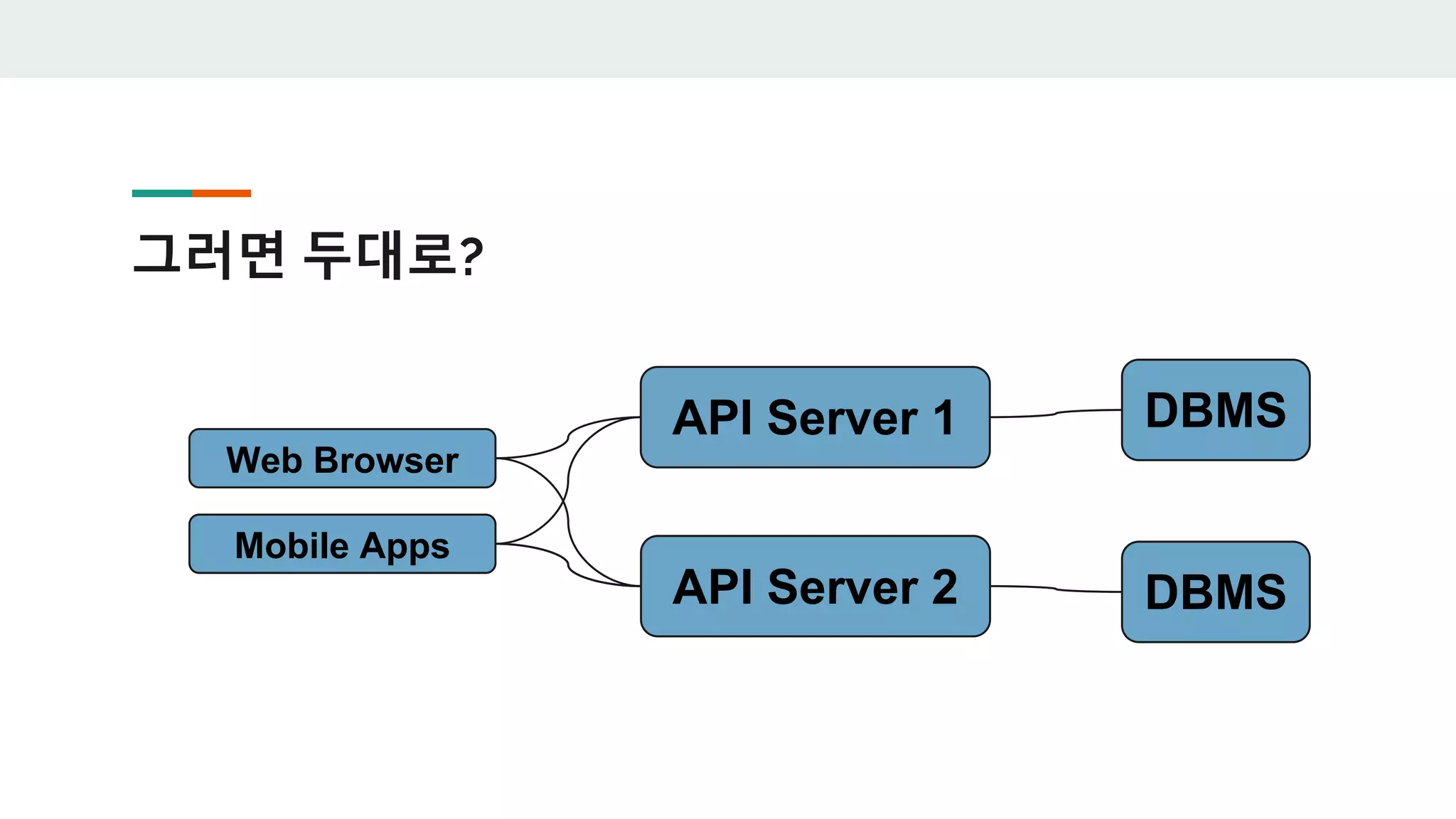

그러면 두대로?
Web Browser
Mobile Apps
API Server 1
API Server 2
DBMS
DBMS

그러면 처음과 같은 문제가
다시 생깁니다.

Data Replication
데이터 복제

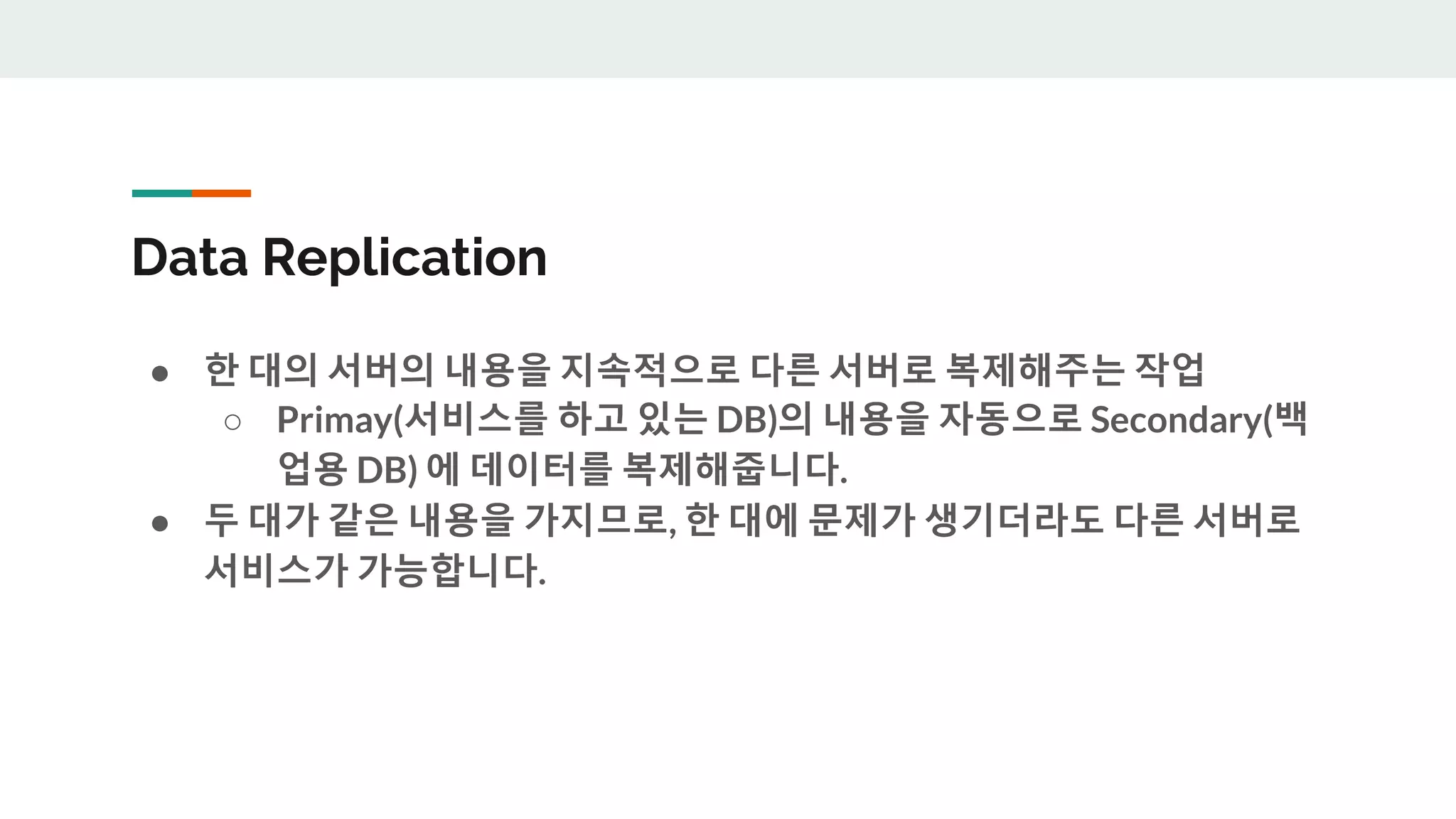

Data Replication
● 한 대의 서버의 내용을 지속적으로 다른 서버로 복제해주는 작업
○ Primay(서비스를 하고 있는 DB)의 내용을 자동으로 Secondary(백
업용 DB) 에 데이터를 복제해줍니다.
● 두 대가 같은 내용을 가지므로, 한 대에 문제가 생기더라도 다른 서버로
서비스가 가능합니다.

데이터 복제
Web Browser
Mobile Apps
API Server 1
API Server 2
DBMS
Primary
DBMS
Secondary
Name Email Password
Name Email Password

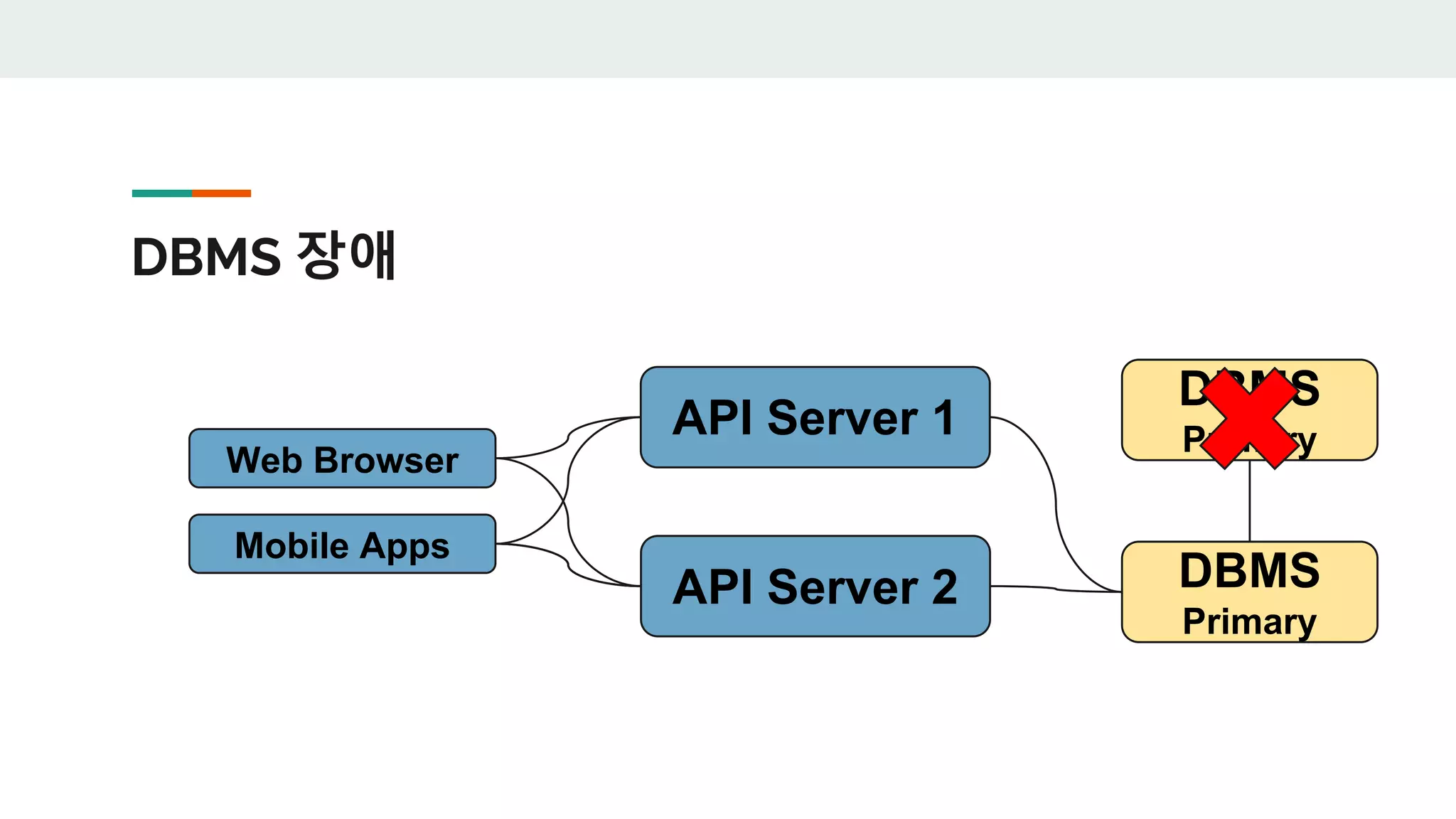

DBMS 장애
Web Browser
Mobile Apps
API Server 1
API Server 2
DBMS
Primary
DBMS
Primary

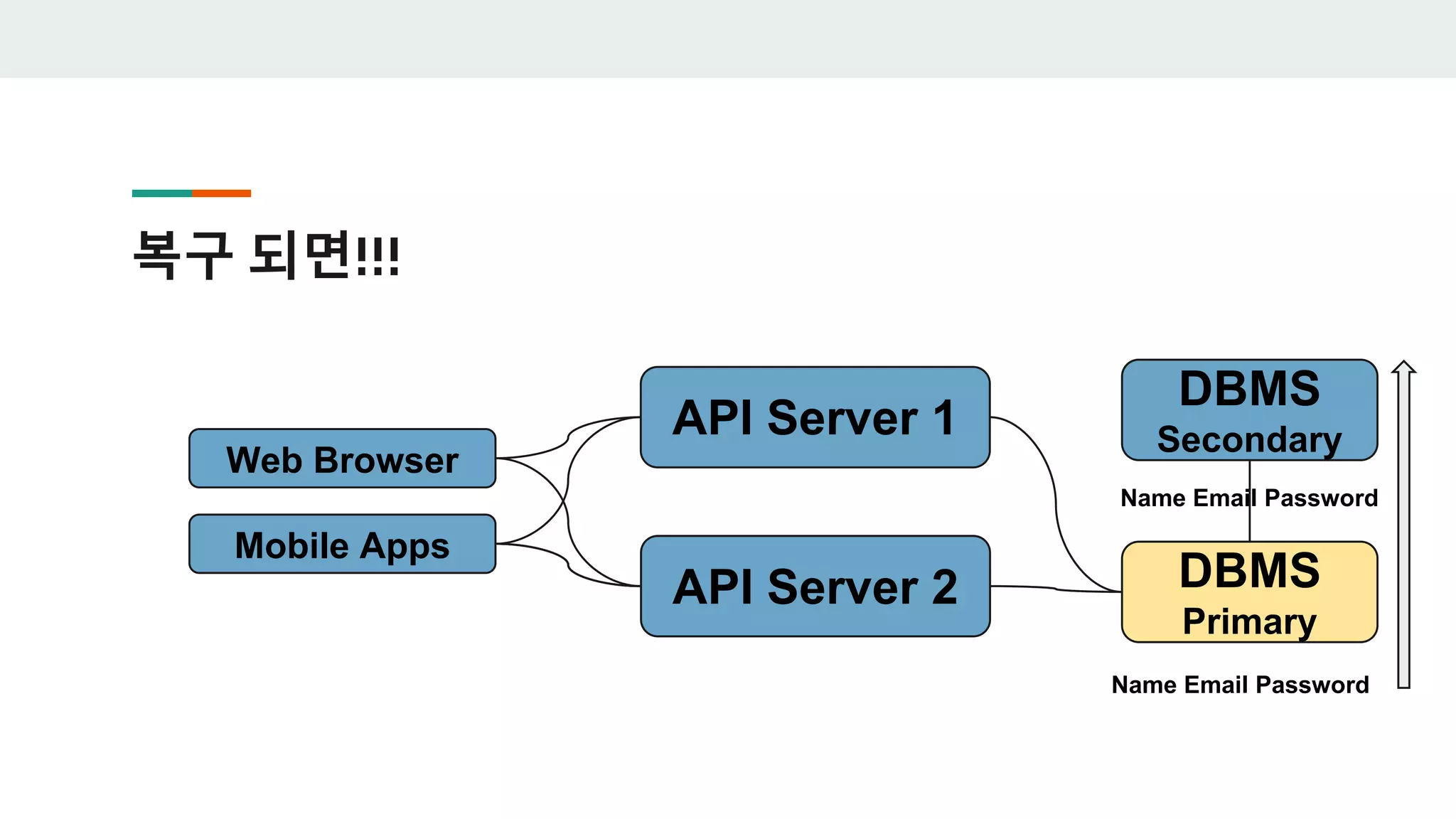

복구 되면!!!
Web Browser
Mobile Apps
API Server 1
API Server 2
DBMS
Secondary
DBMS
Primary
Name Email Password
Name Email Password

최소한의 서비스 안전성
을 위한 모습

최소한의 모습
Web Browser
Mobile Apps
API Server 1
1.1.1.3
API Server 2
1.1.1.4
ELB
1.1.1.2
DBMS
Primary
DBMS
Secondary

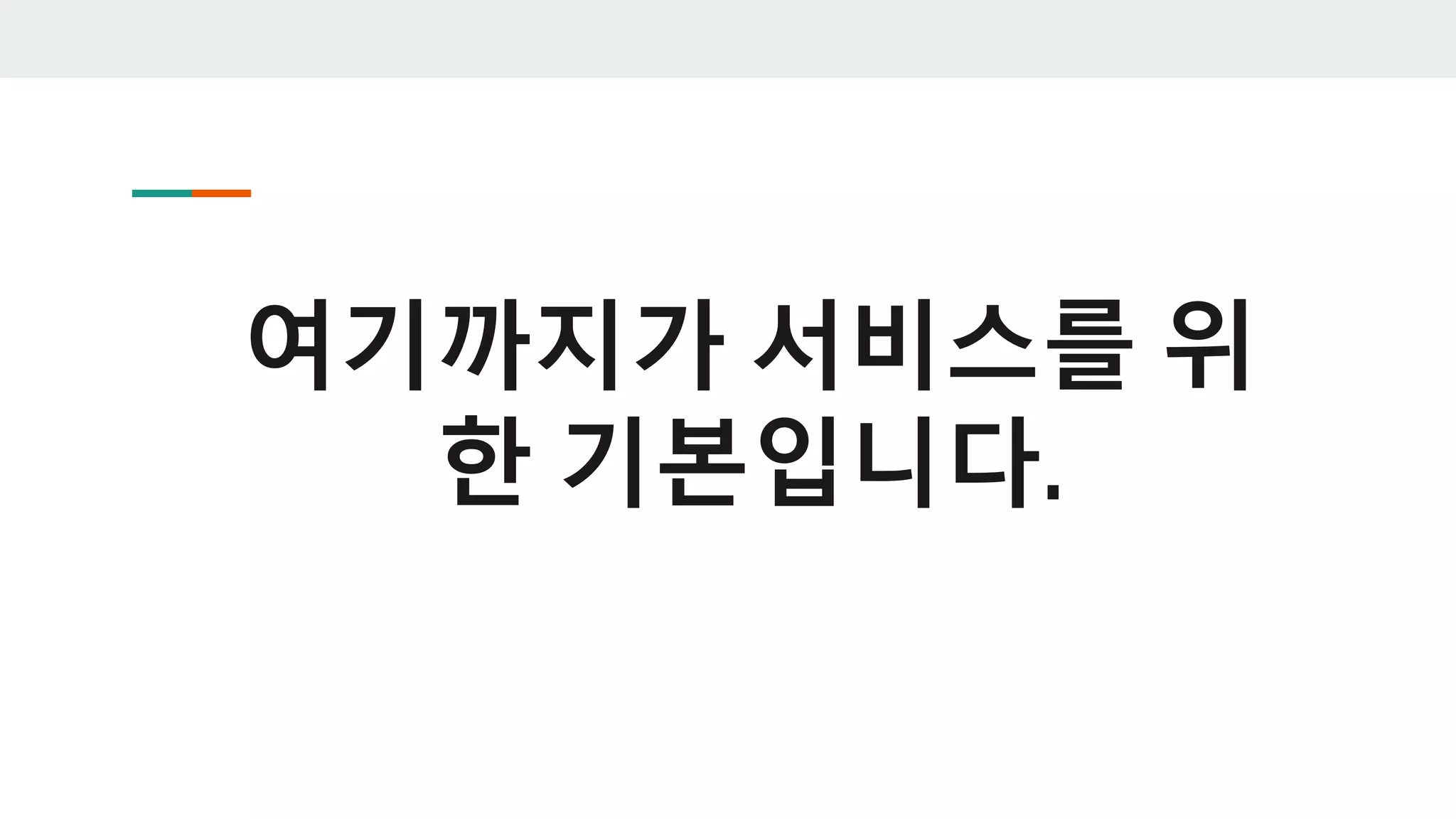

여기까지가 서비스를 위
한 기본입니다.

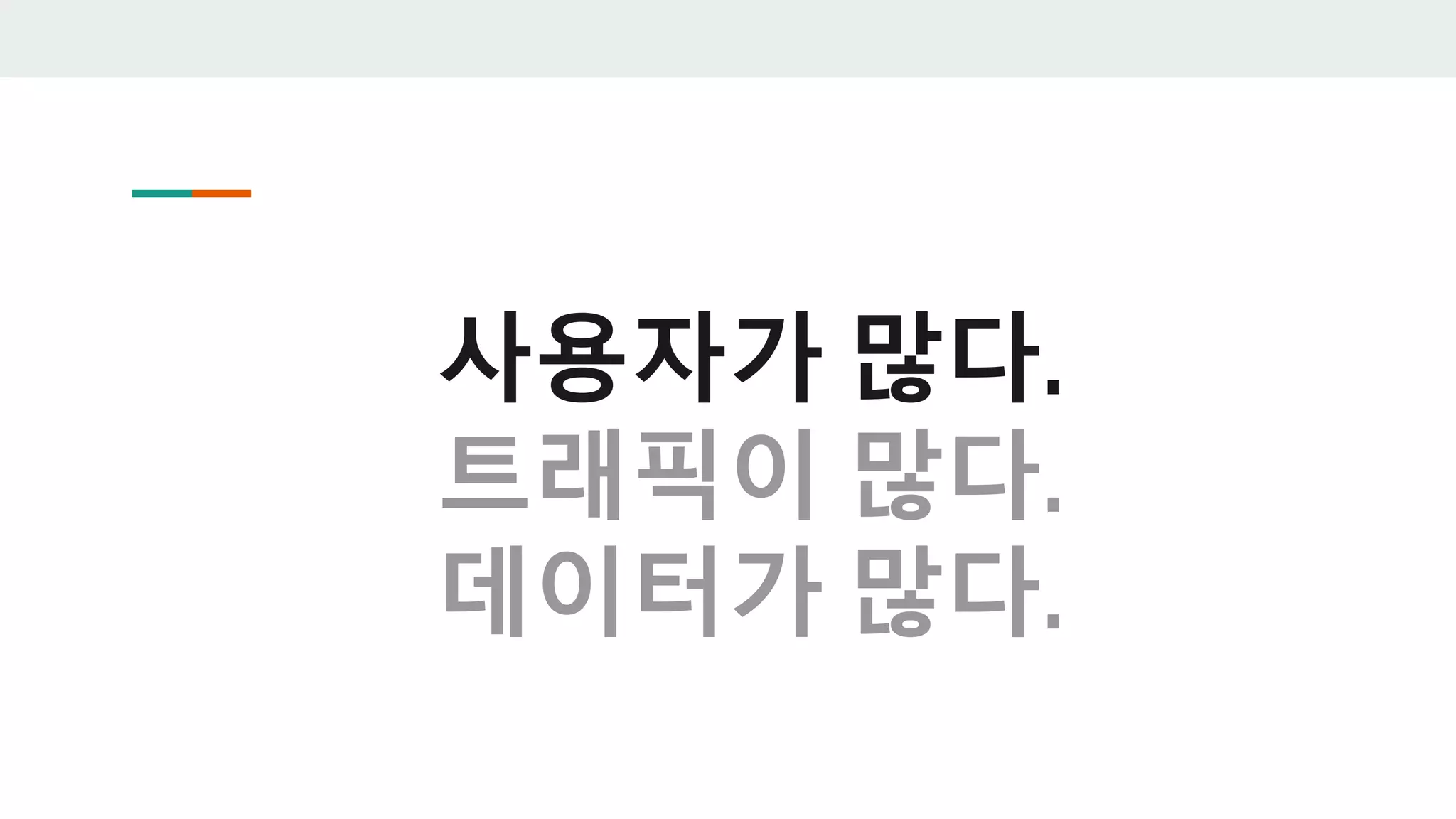

사용자가 많다.
트래픽이 많다.
데이터가 많다.

Data
유저 정보, 친구 목록
글, 사진, 비디오

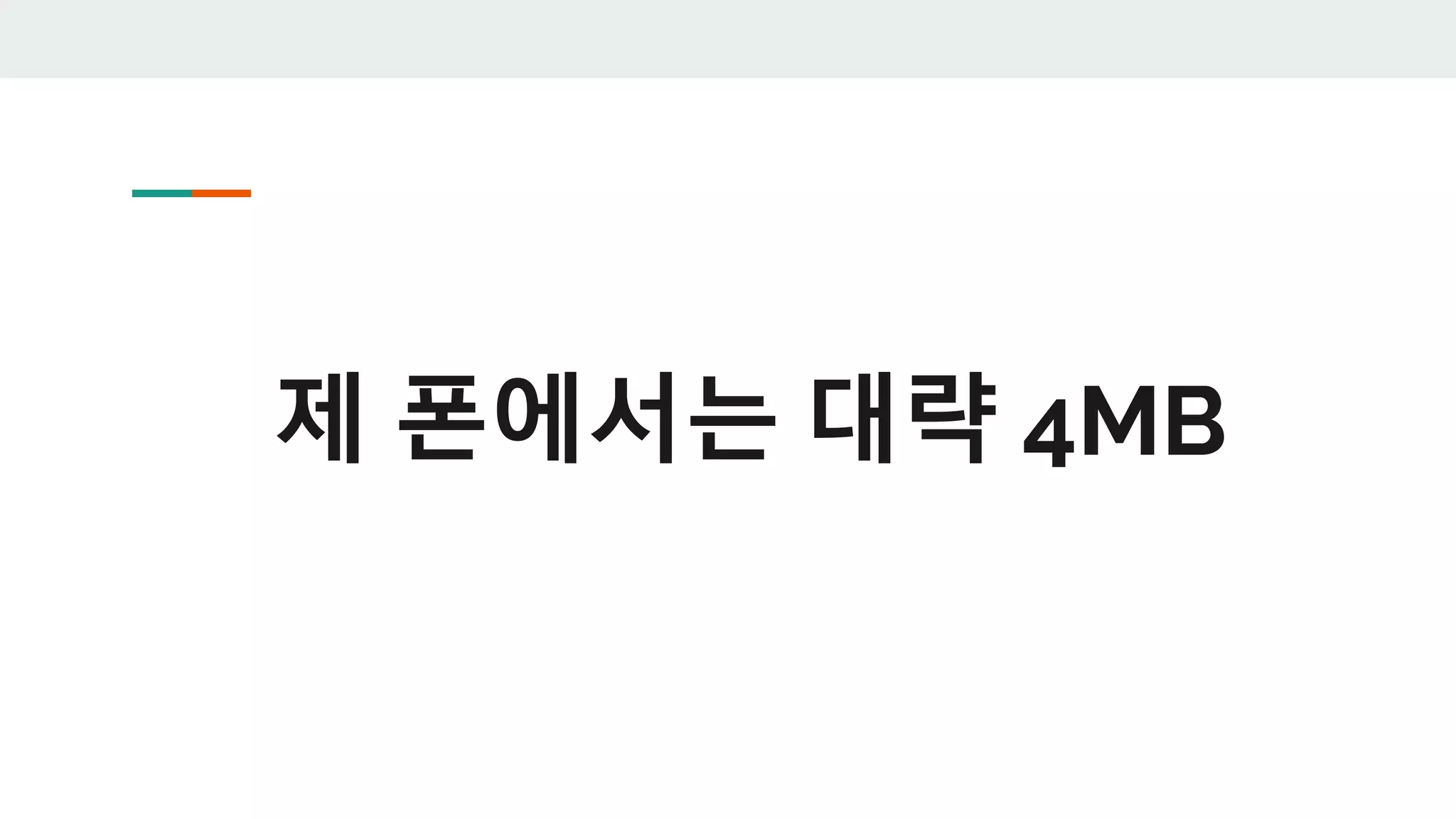

하나의 이미지 사이즈는
얼마일까요?

4MB * 1000 = 4GB
4GB * 1000 = 4TB

백만 장 정도의
사진 저장에
4TB

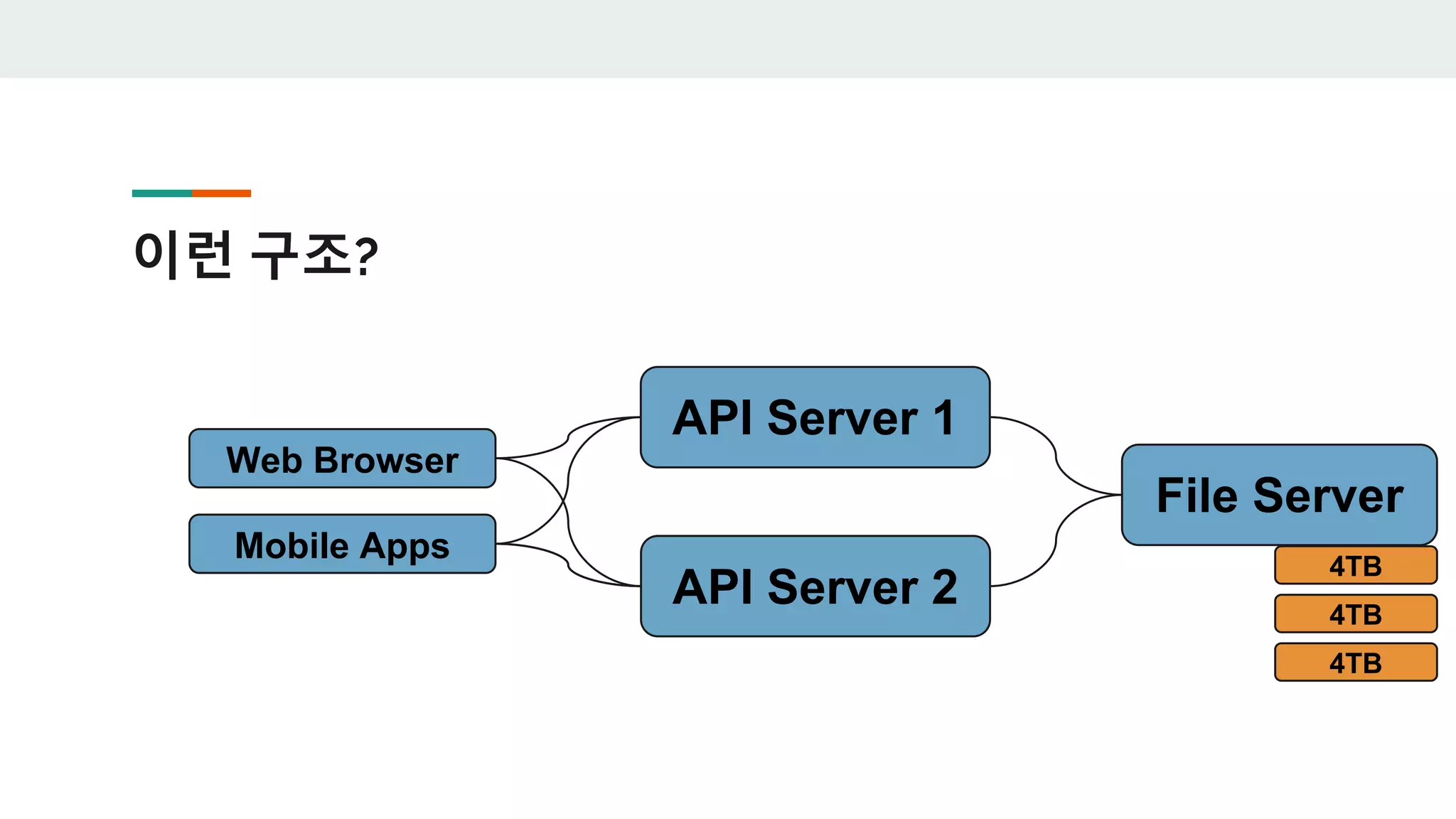

이런 구조?
Web Browser
Mobile Apps
API Server 1
API Server 2
File Server
4TB
4TB
4TB

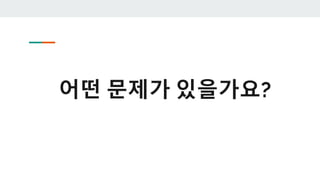

어떤 문제가 있을가요?

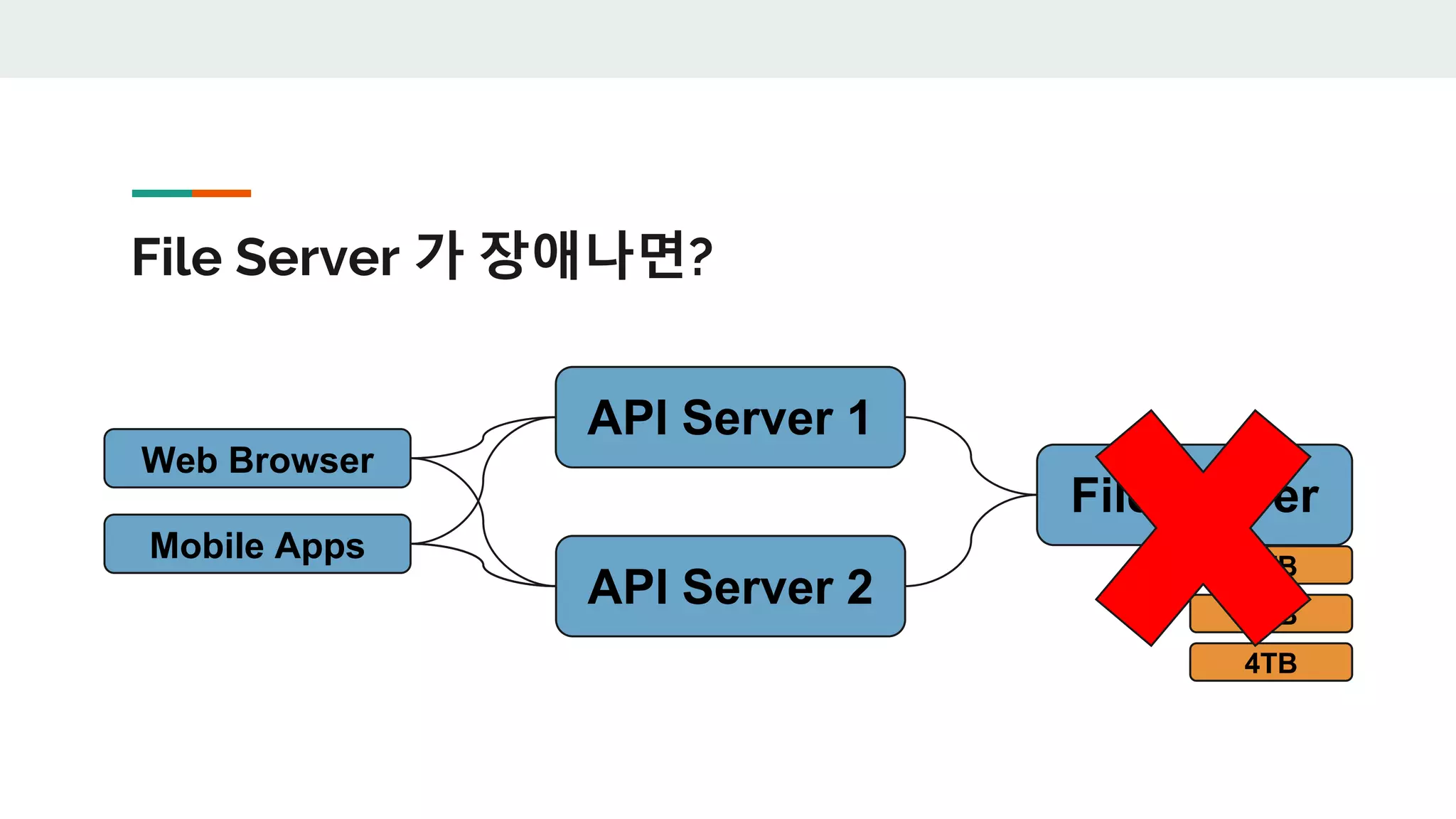

File Server 가 장애나면?
Web Browser
Mobile Apps
API Server 1
API Server 2
File Server
4TB
4TB
4TB

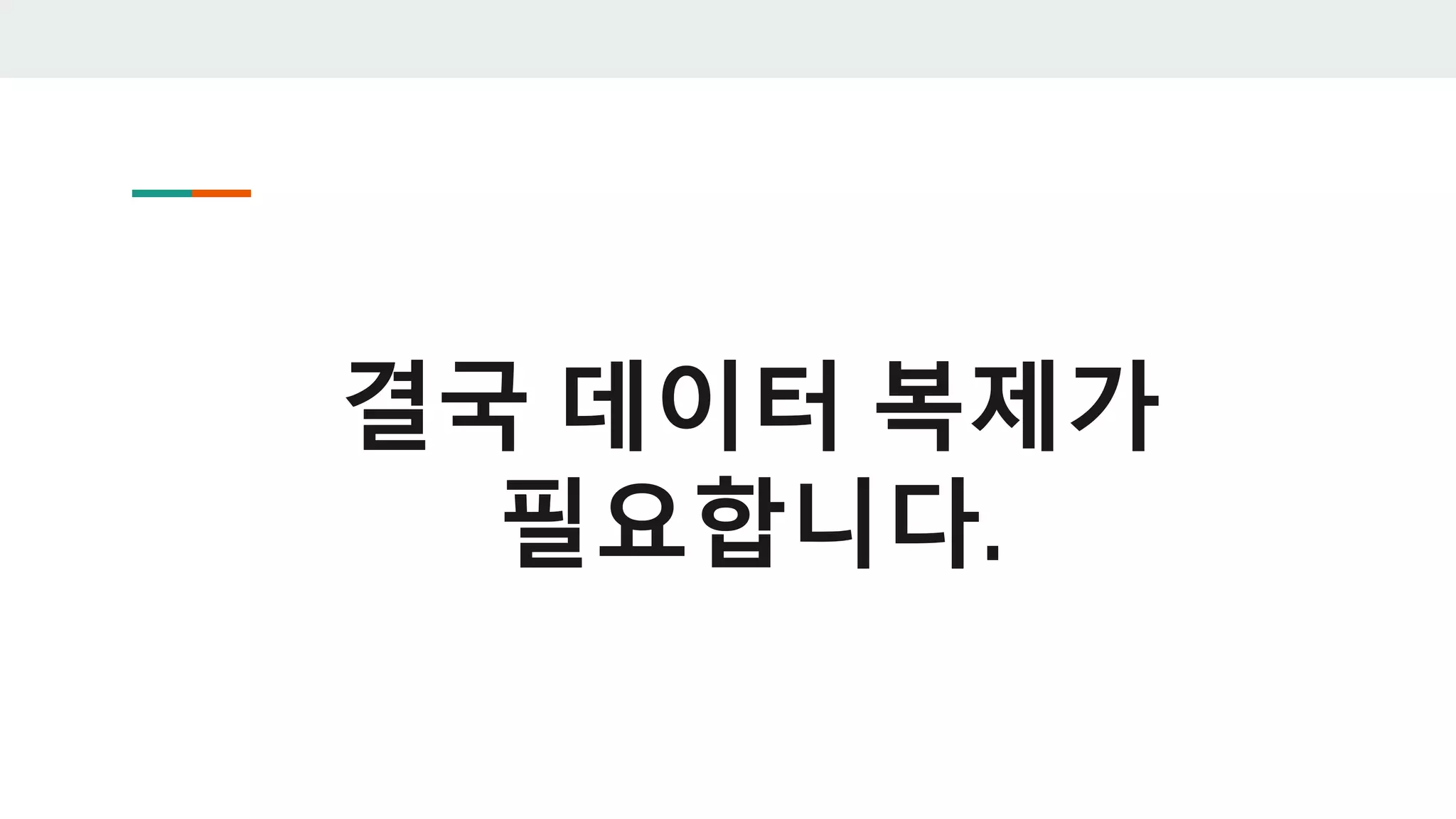

결국 데이터 복제가
필요합니다.

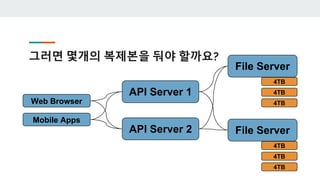

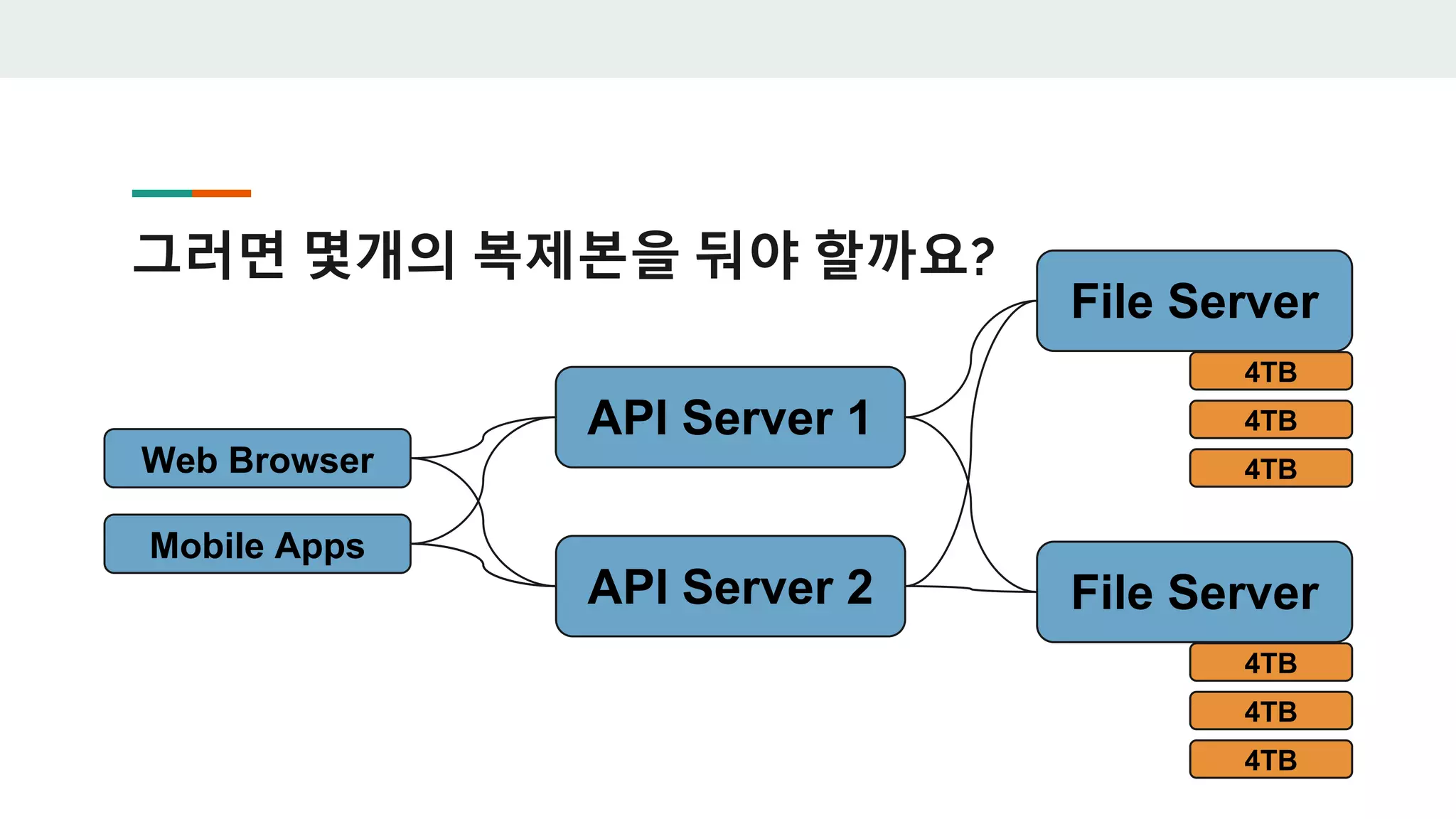

그러면 몇개의 복제본을 둬야 할까요?
Web Browser
Mobile Apps
API Server 1
API Server 2 File Server
4TB
4TB
4TB
File Server
4TB
4TB
4TB

Uptime : 서비스가 기동 중인 시간
가동율 장애 시간(1년 기준)
90% 36일
99% 3.65일
99.5% 1.83일
99.9% 8.76 시간
99.99% 52.56 분
99.999% 5.25 분
99.9999% 31.5 초

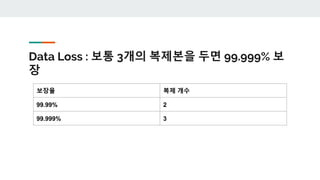

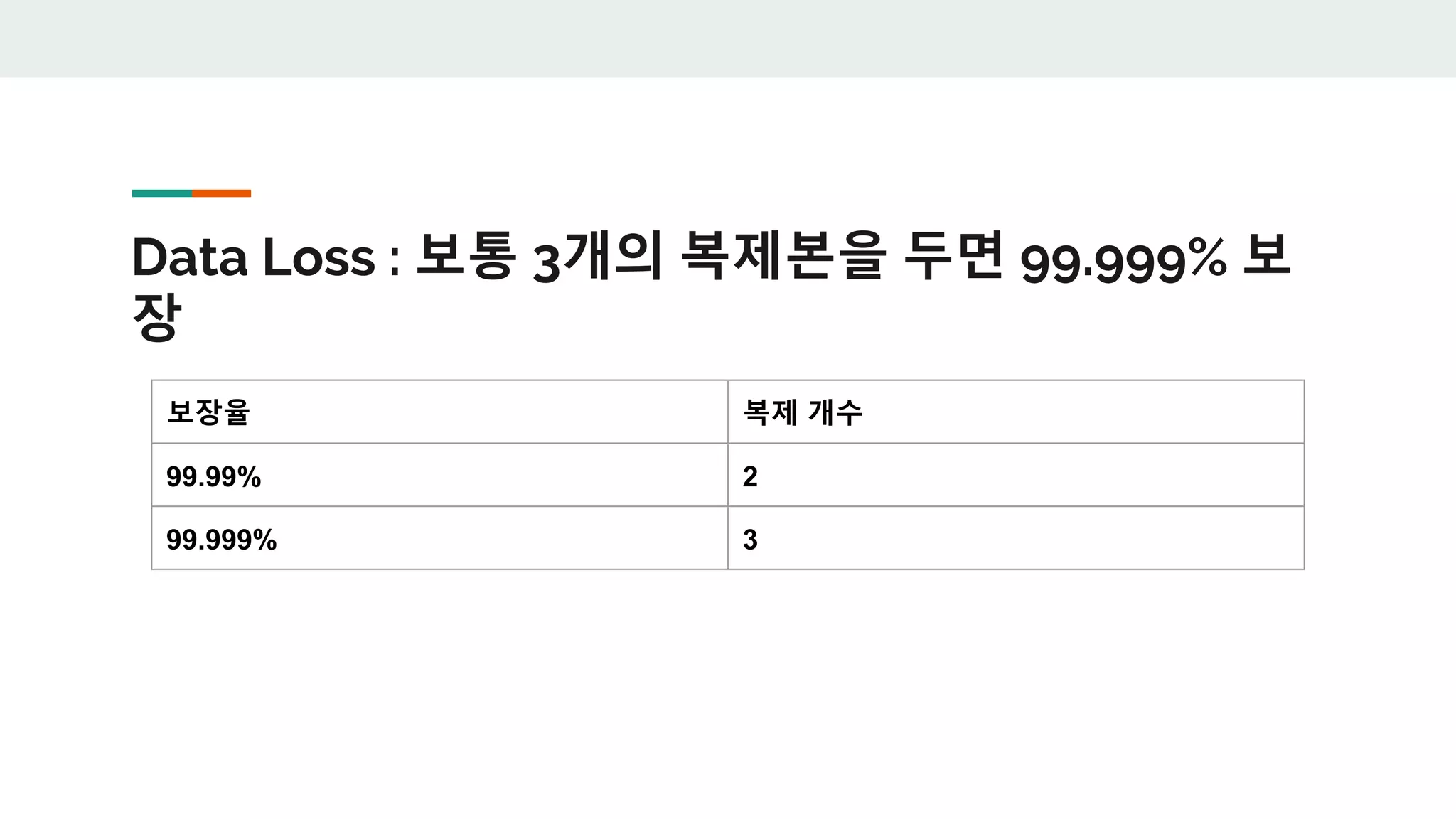

Data Loss : 보통 3개의 복제본을 두면 99.999% 보
장
보장율 복제 개수
99.99% 2
99.999% 3

4MB 사진 백만장을
저장하려면?
4TB * 3 = 12TB 가 필요.

저장 공간만 있으면
충분할까요?

각각의 사진 정보가
어느 서버에 있는지도
관리해야 합니다.

클라우드에서는 보통
이런 서비스를 제공해줍
니다.

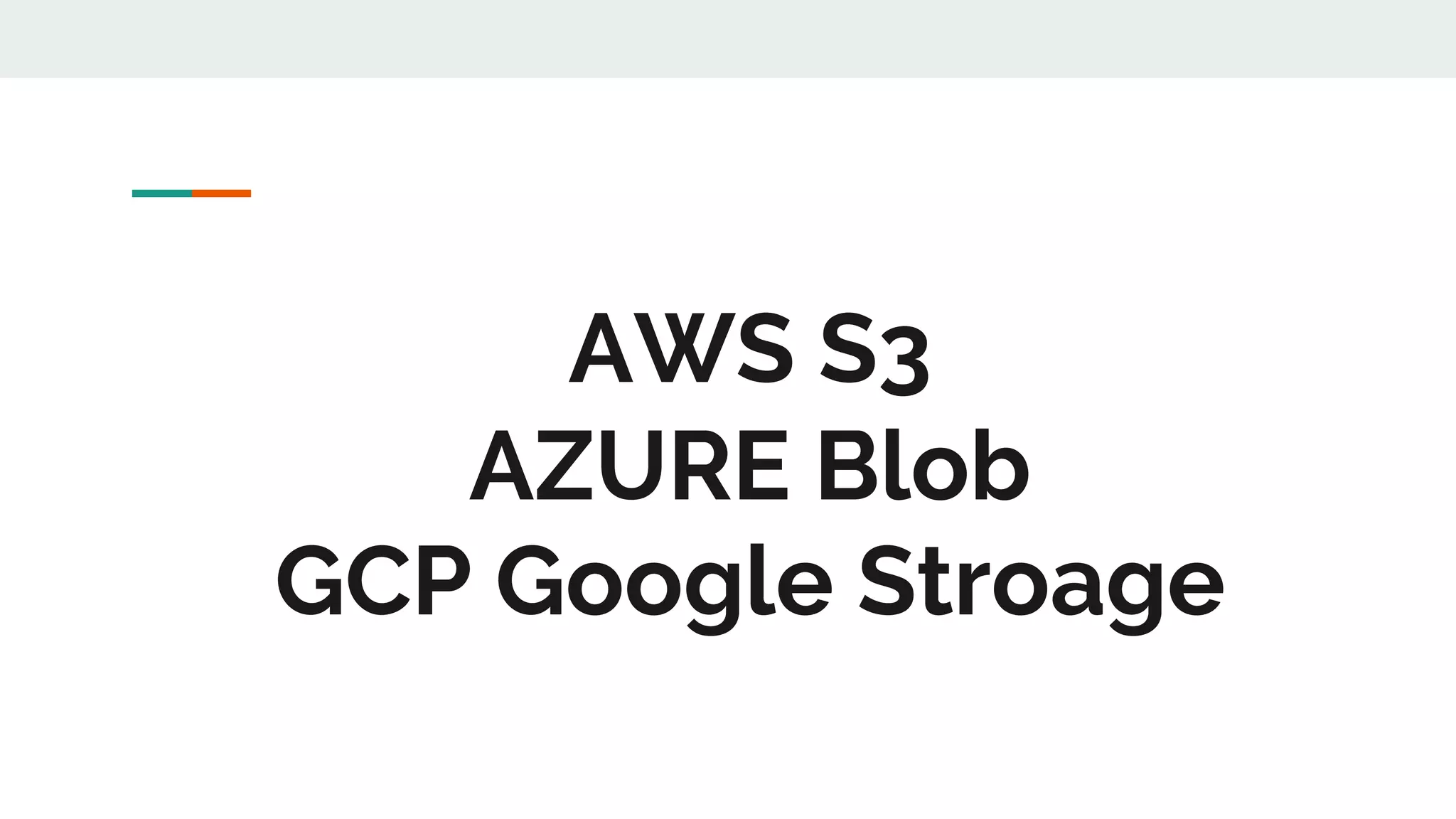

AWS S3
AZURE Blob
GCP Google Stroage

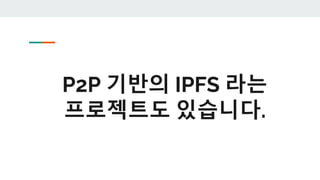

P2P 기반의 IPFS 라는
프로젝트도 있습니다.

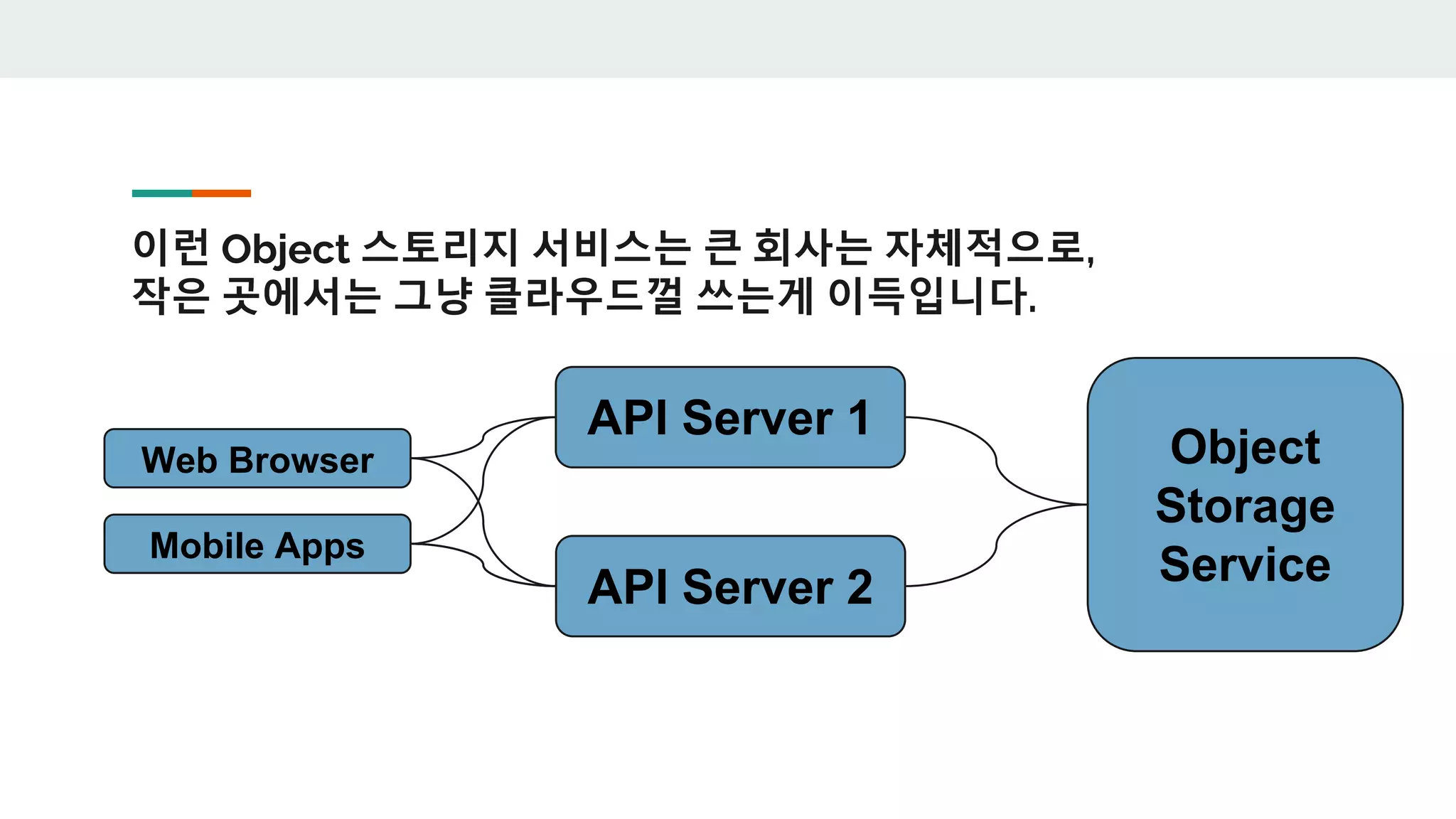

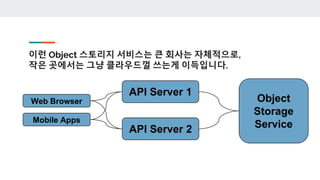

이런 Object 스토리지 서비스는 큰 회사는 자체적으로,
작은 곳에서는 그냥 클라우드껄 쓰는게 이득입니다.
Web Browser
Mobile Apps
API Server 1
API Server 2
Object
Storage
Service

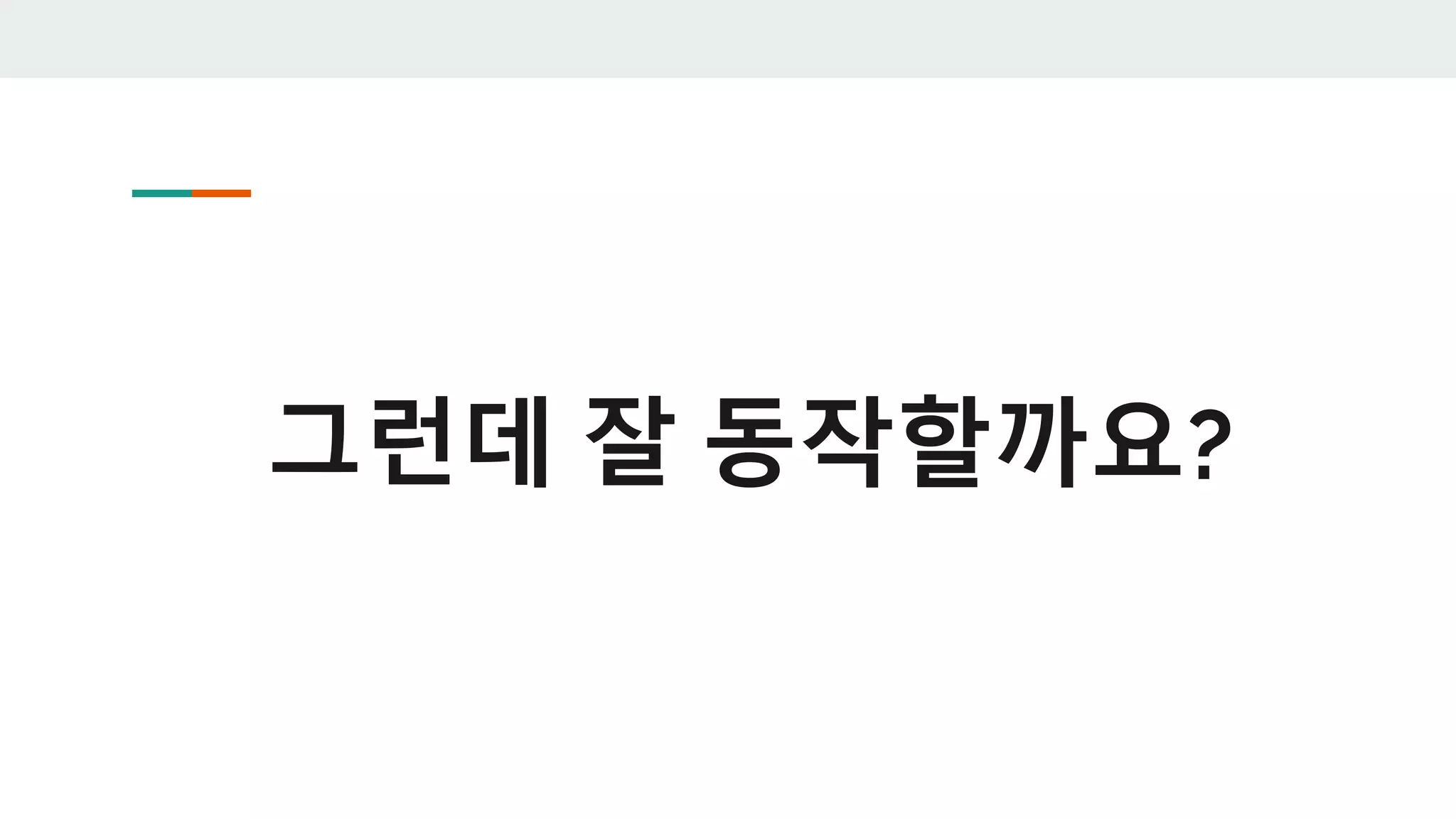

그런데 잘 동작할까요?

이미지나 동영상은 외부에
저장하더라도, 그 정보는
따로 관리할 필요가 있습니다.

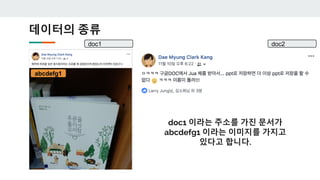

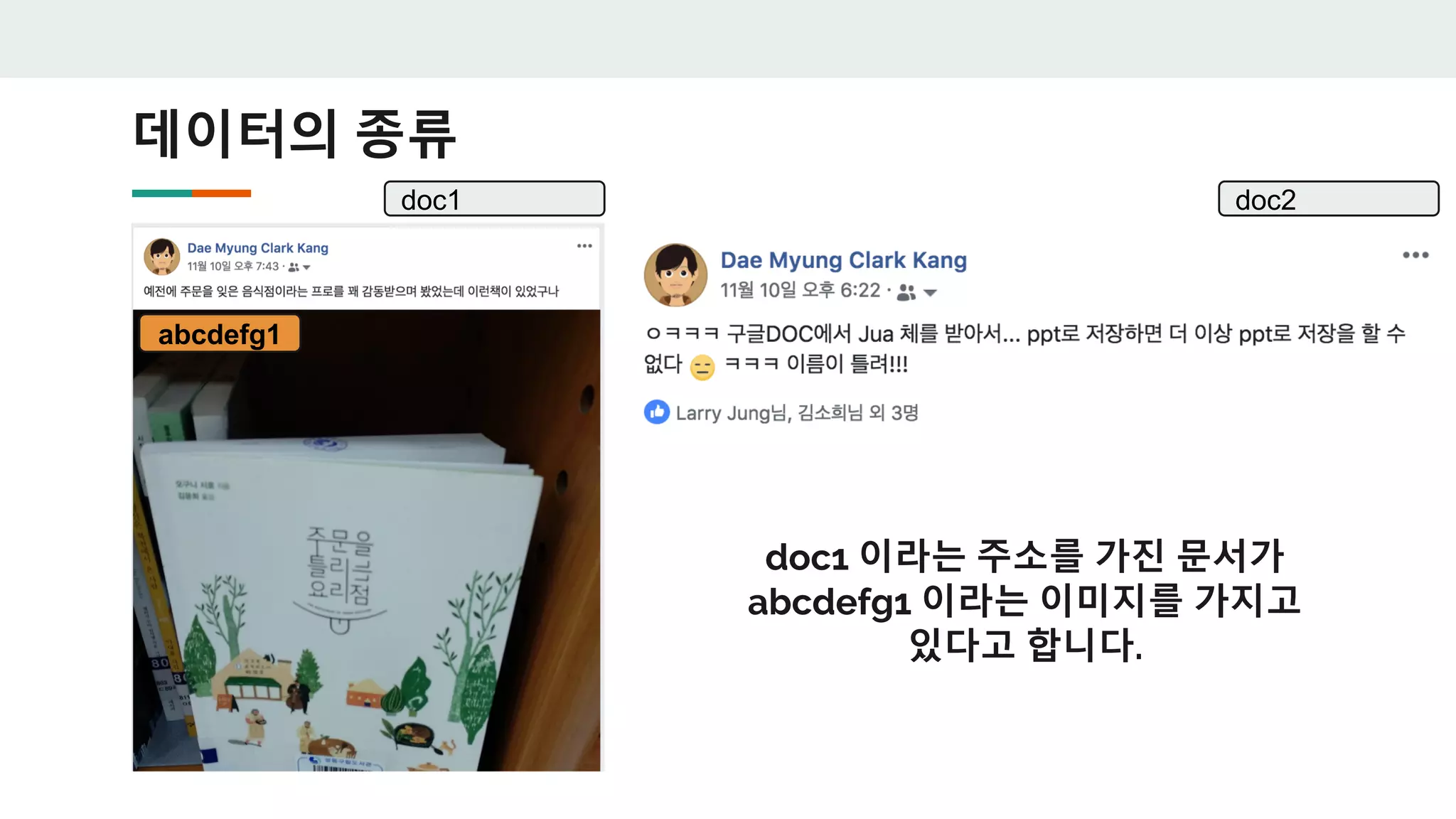

데이터의 종류
doc1 doc2
abcdefg1
doc1 이라는 주소를 가진 문서가
abcdefg1 이라는 이미지를 가지고
있다고 합니다.

doc1 이 abcdefg1 이라는
이미지를 가진다는 정보를
관리할 필요가 있습니다.

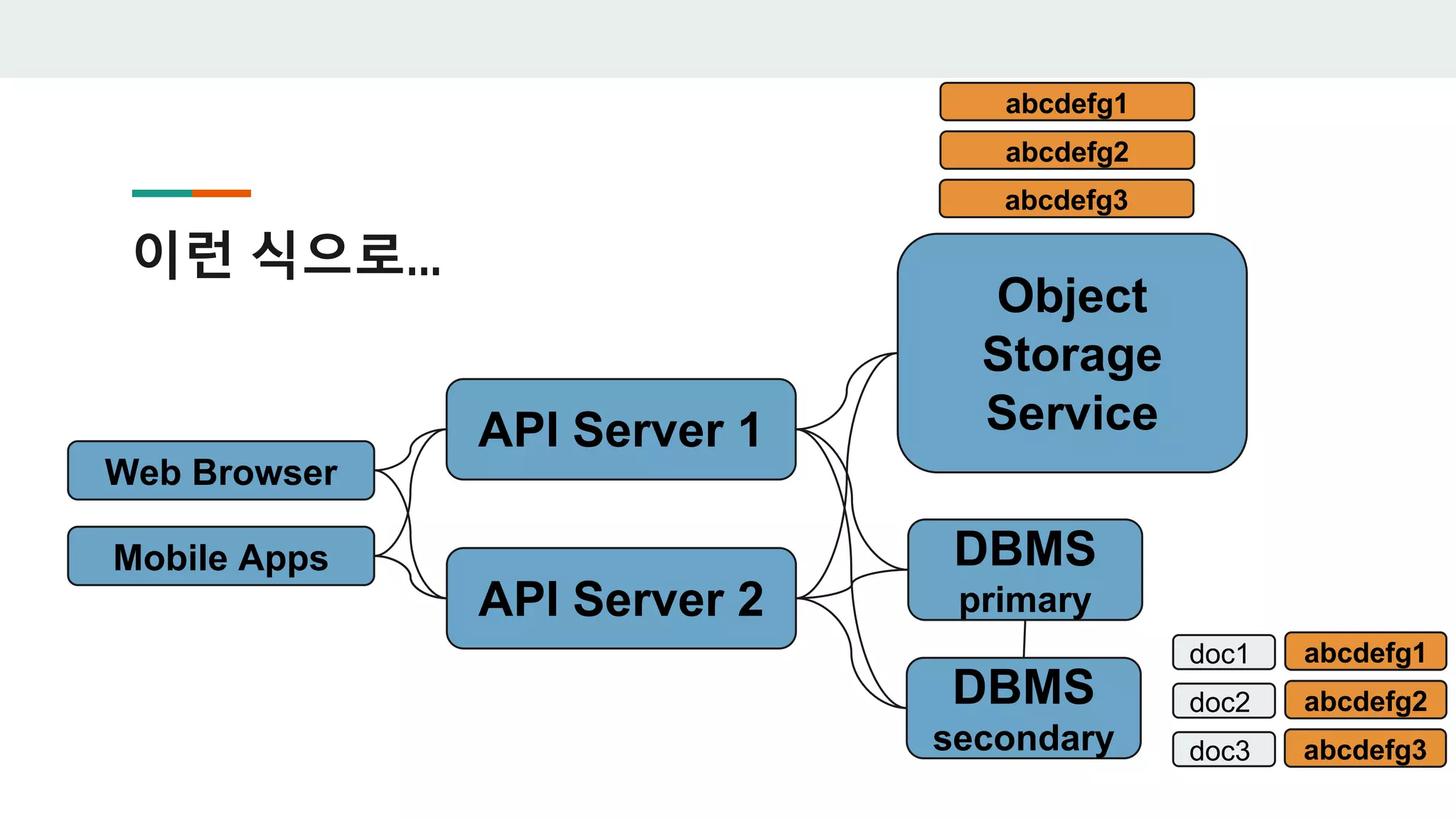

이런 식으로...
Web Browser
Mobile Apps
API Server 1
API Server 2
DBMS
primary
DBMS
secondary
Object
Storage
Service
abcdefg1
abcdefg2
abcdefg3
abcdefg1
abcdefg2
abcdefg3
doc1
doc2
doc3

어느 정도 규모까지는 잘
동작할껍니다.

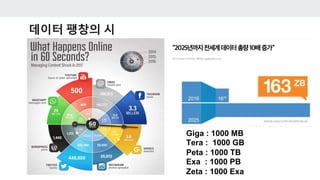

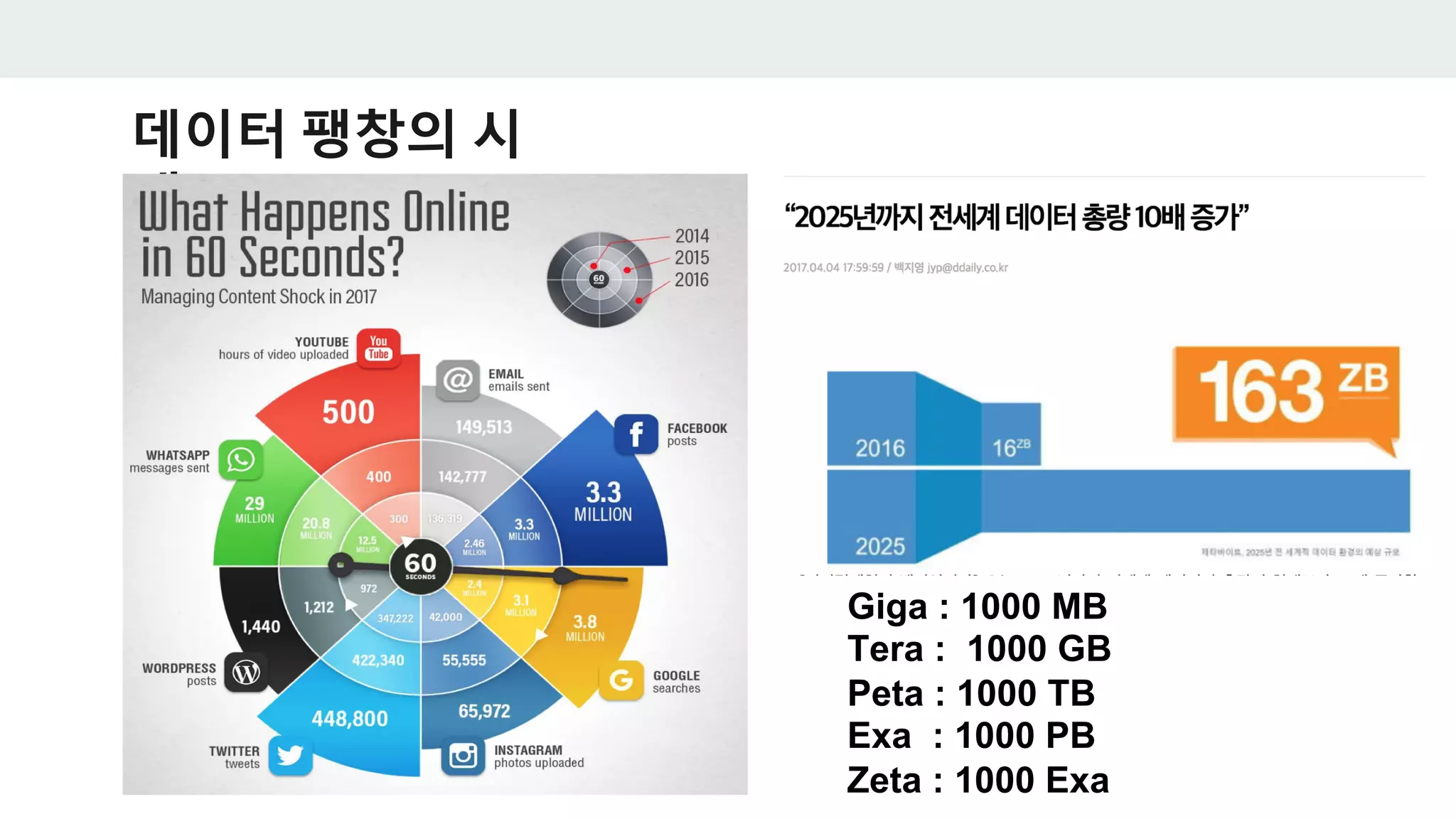

데이터 팽창의 시
대
Giga : 1000 MB
Tera : 1000 GB
Peta : 1000 TB
Exa : 1000 PB
Zeta : 1000 Exa

TPS
Transaction Per Second
초당 몇개의 명령을 처리할 수 있는
가?

TPS
만약 MAX 1000TPS 라면
1초에 1000개의 명령이
처리가 가능합니다.

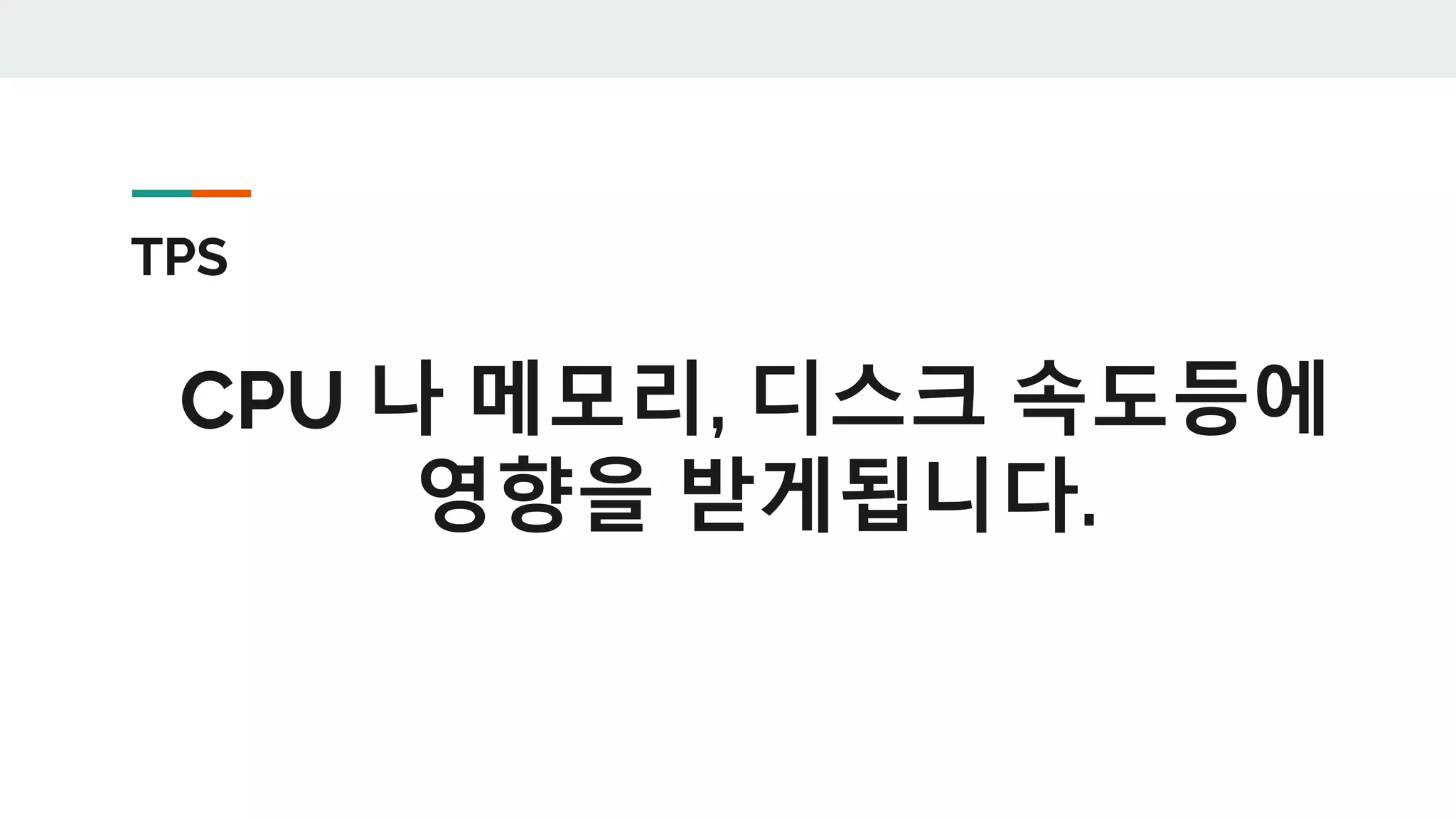

TPS
CPU 나 메모리, 디스크 속도등에
영향을 받게됩니다.

너무 많은 명령을 처리해야 하
면 아주 오래걸리거나
장비가 고장날 수 있습니다.

Facebook 글 하나 보는데
클릭 후 한시간 뒤에 보인다면?

하드웨어 성능은 좋아지고
가격은 싸지고 있습니다.
(메모리 제외... 그래픽카드 제외)

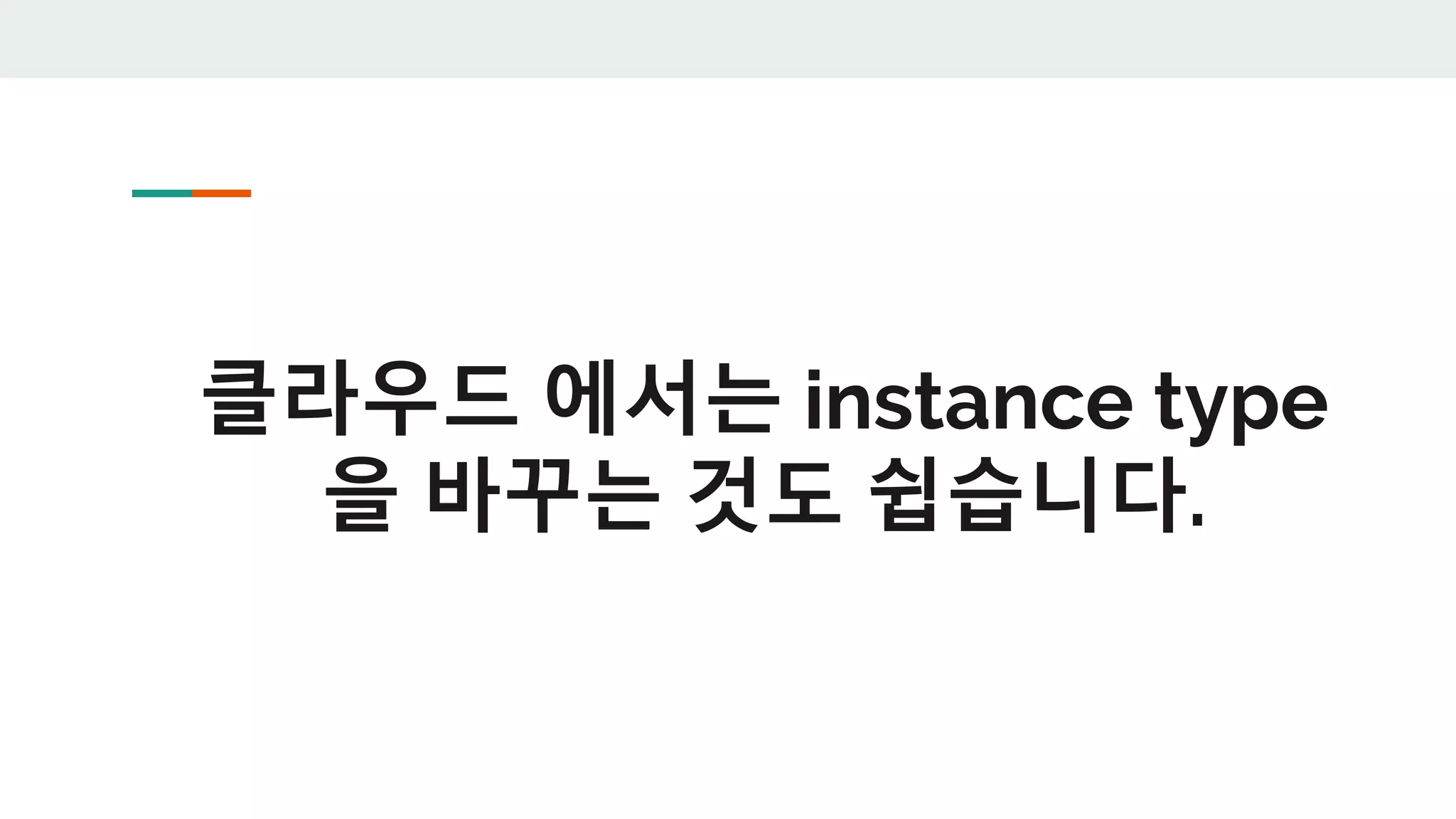

클라우드 에서는 instance type
을 바꾸는 것도 쉽습니다.

그러면 Scale Up만
적용하면 될까요?

하드웨어 성능에는 한계가
있습니다.

그 한계보다 많은 요청이
들어오면...

위에서 API 서버를 2대 이상
두는 것도 Scale Out 입니다.

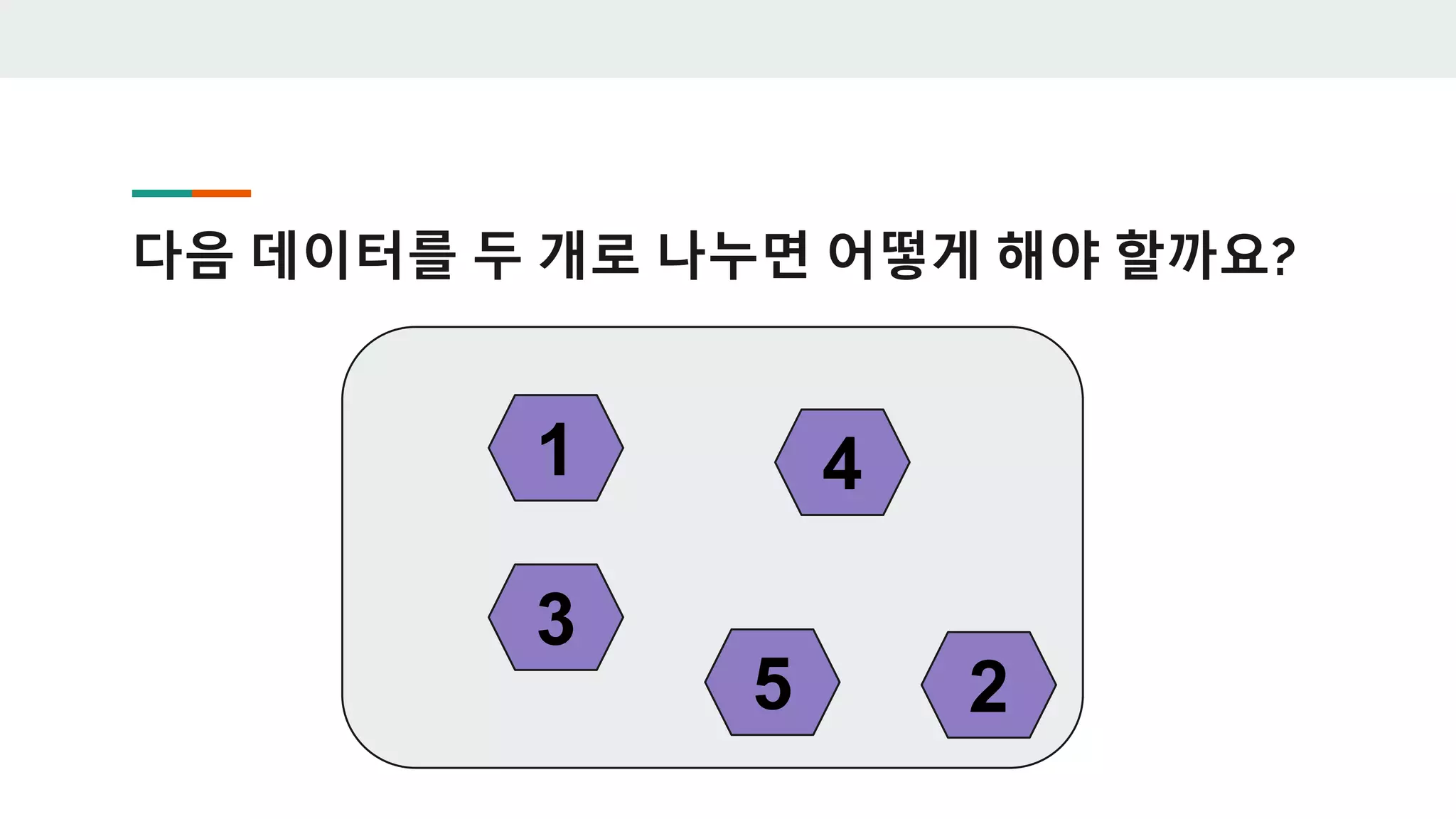

다음 데이터를 두 개로 나누면 어떻게 해야 할까요?
1
2
3
4
5

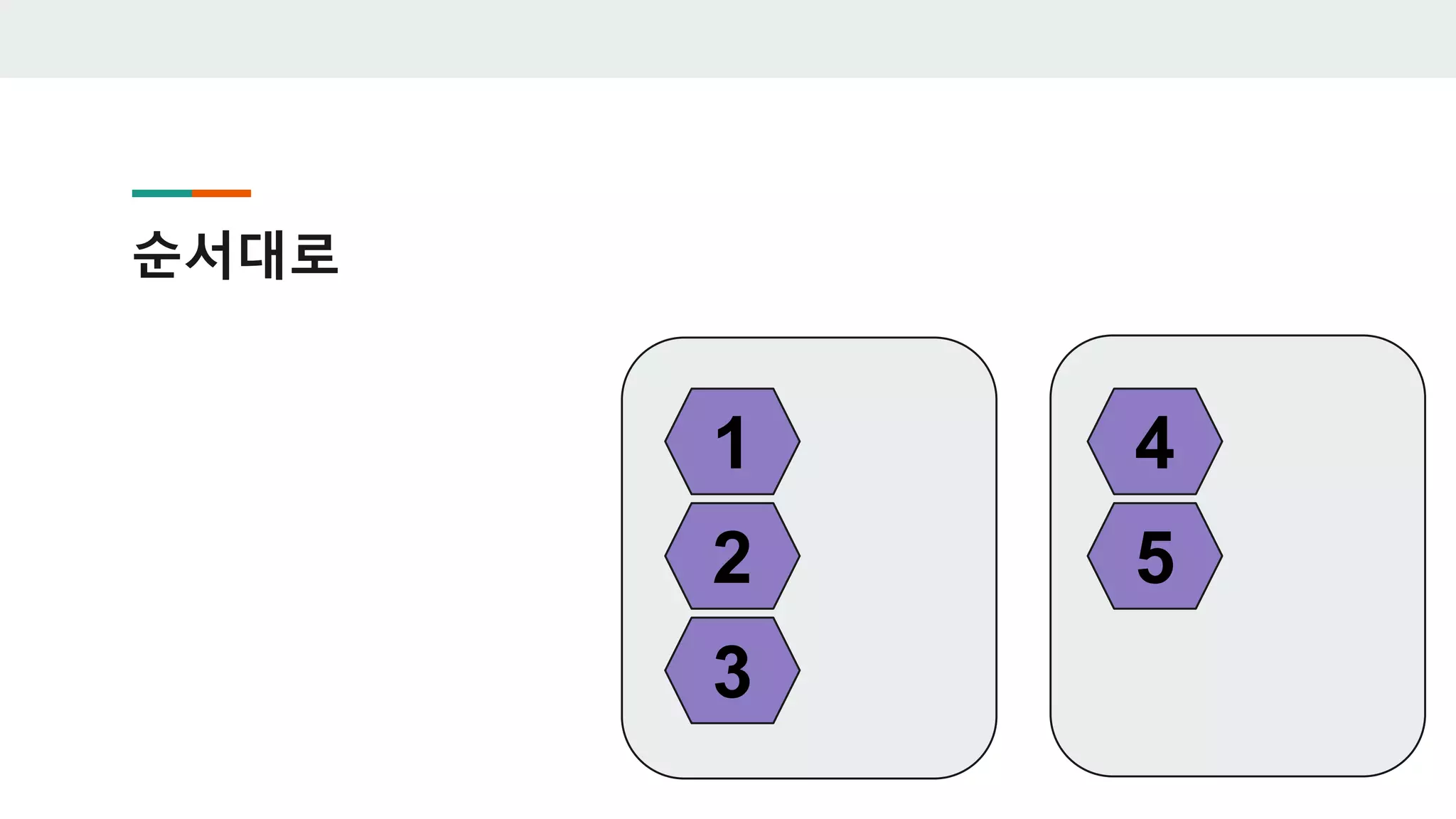

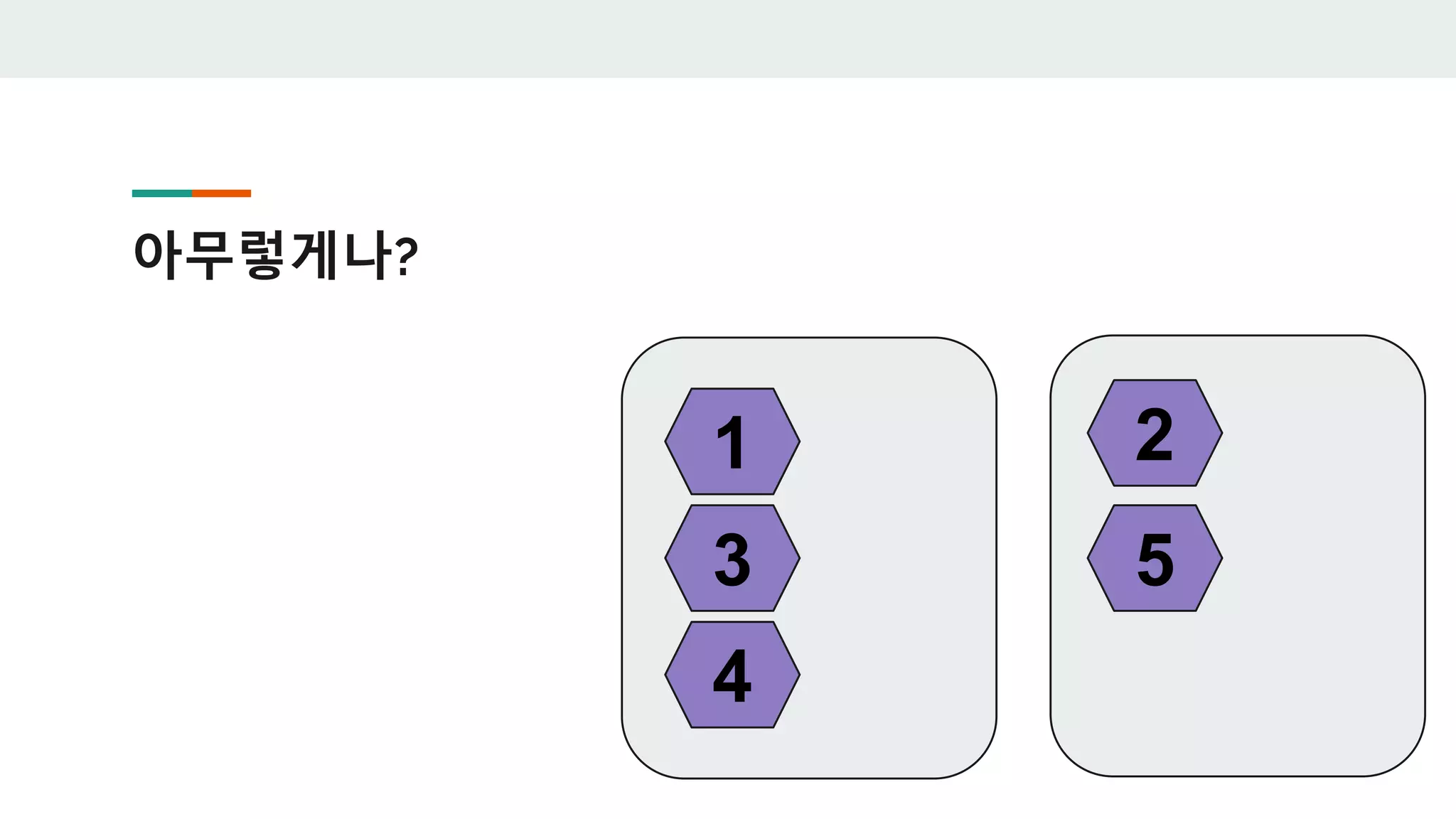

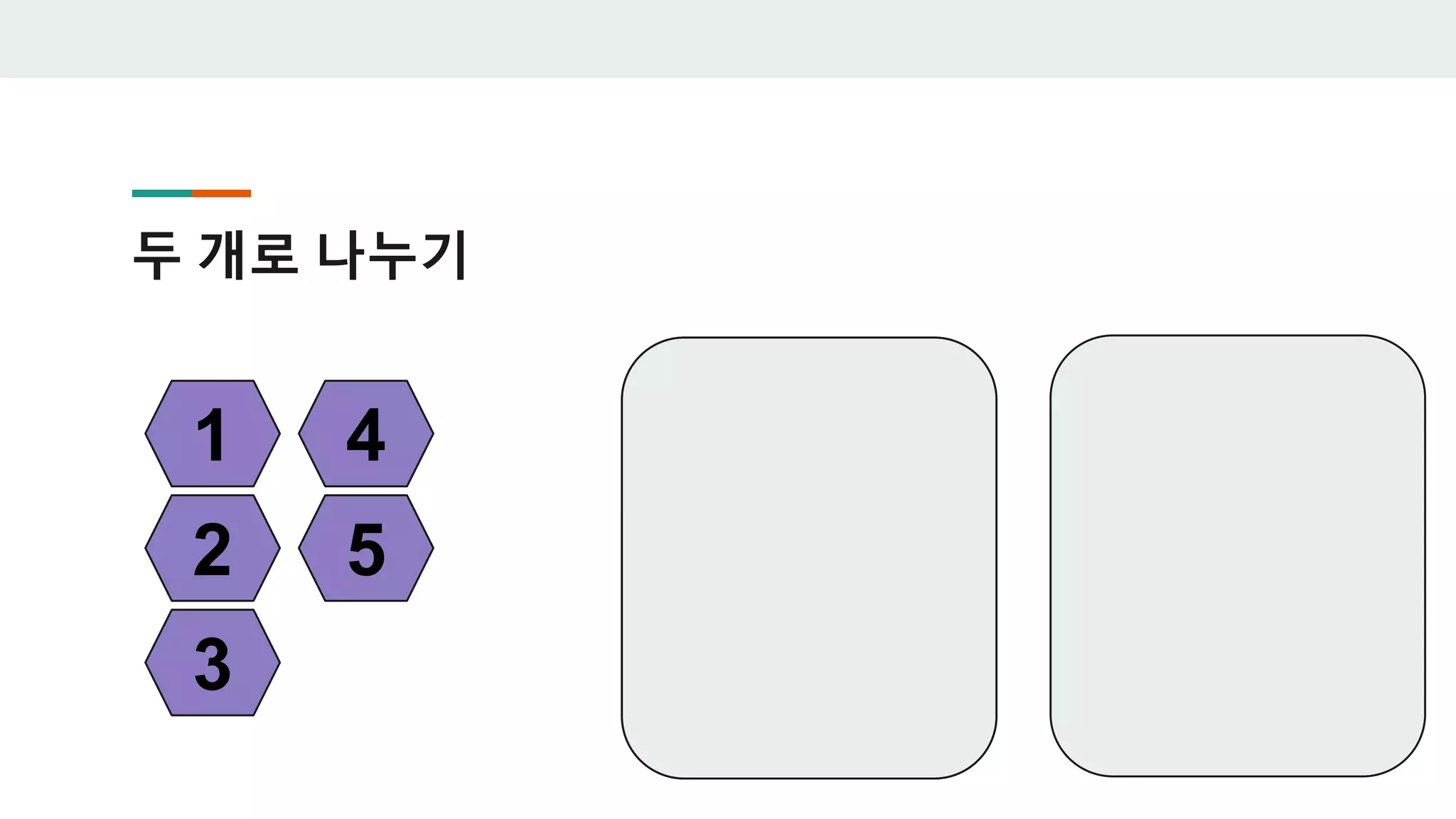

두 개로 나누기
1
2
3
4
5

이러면 각 숫자가 어디에
있는지 알 수가 없습니다.

어디에 있는지를 모르면
전체를 찾아야 합니다.

데이터를 나누는 기준
규칙이 필요합니다.

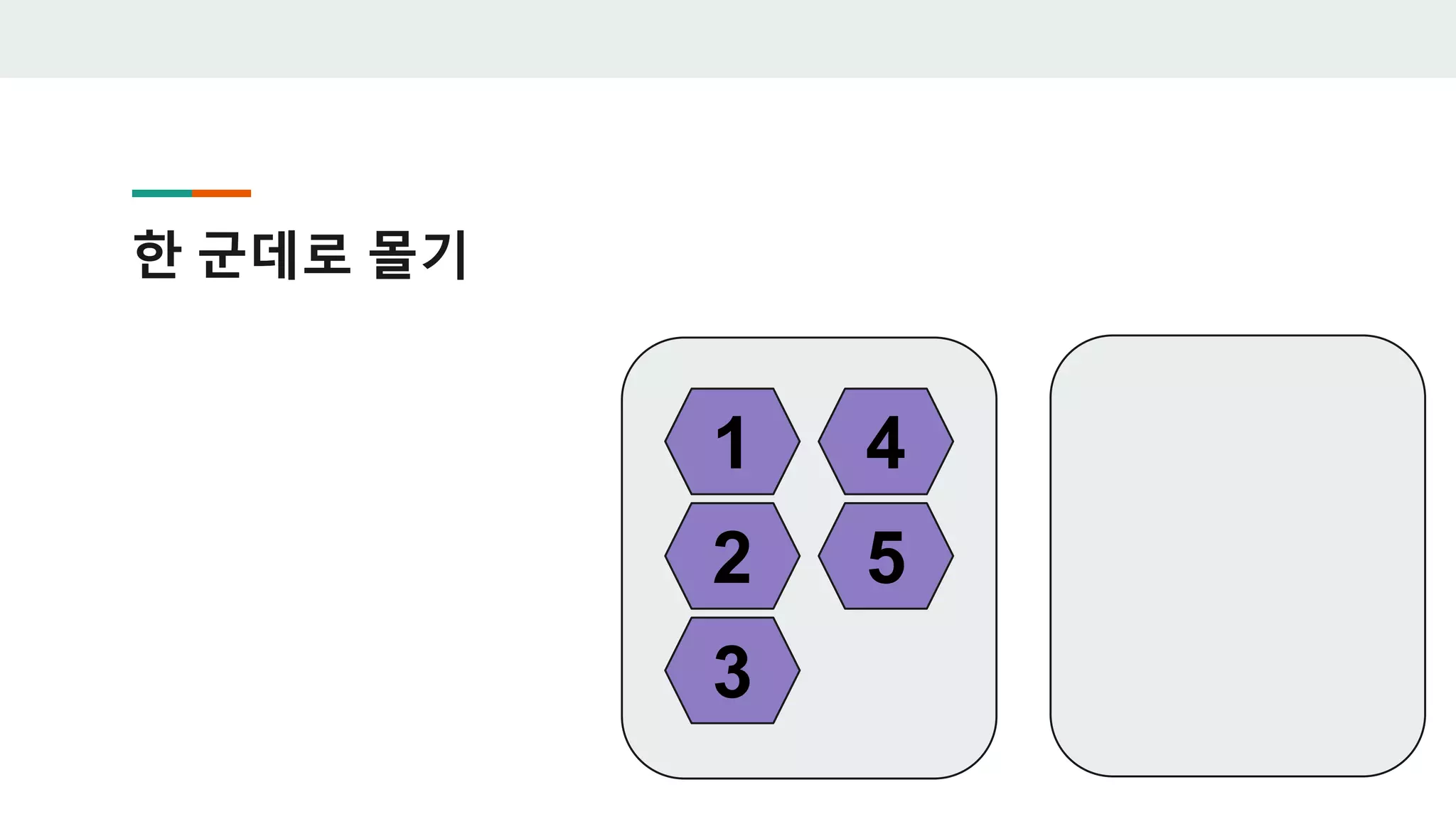

한 군데로 몰기
1
2
3
4
5

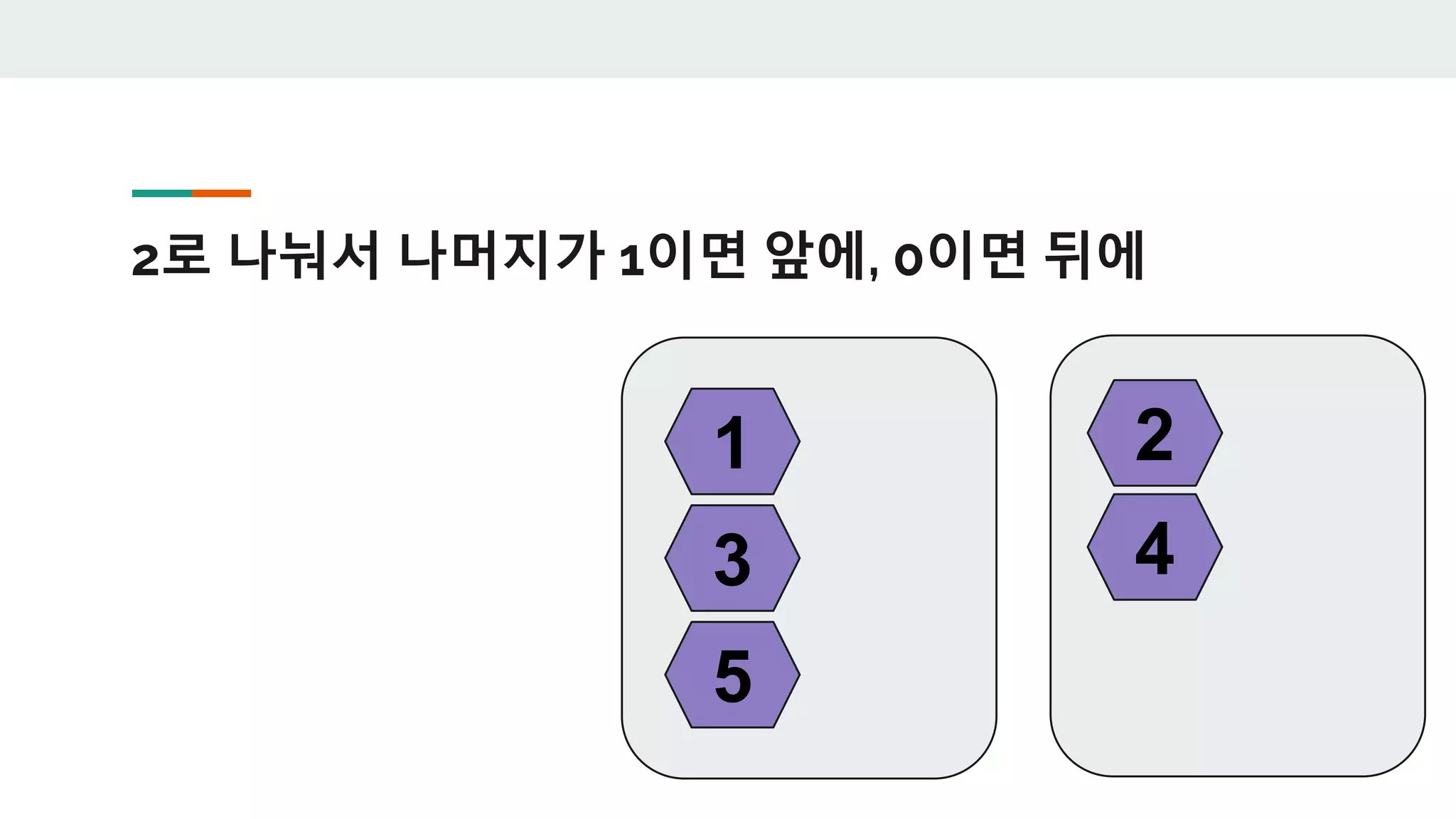

2로 나눠서 나머지가 1이면 앞에, 0이면 뒤에
1 2
3 4
5

여기서 서버 수가 변하면
어떻게 될까요?

2로 나누는게 아니라 3으로 나눠야 하면?
1 2
3 4
5

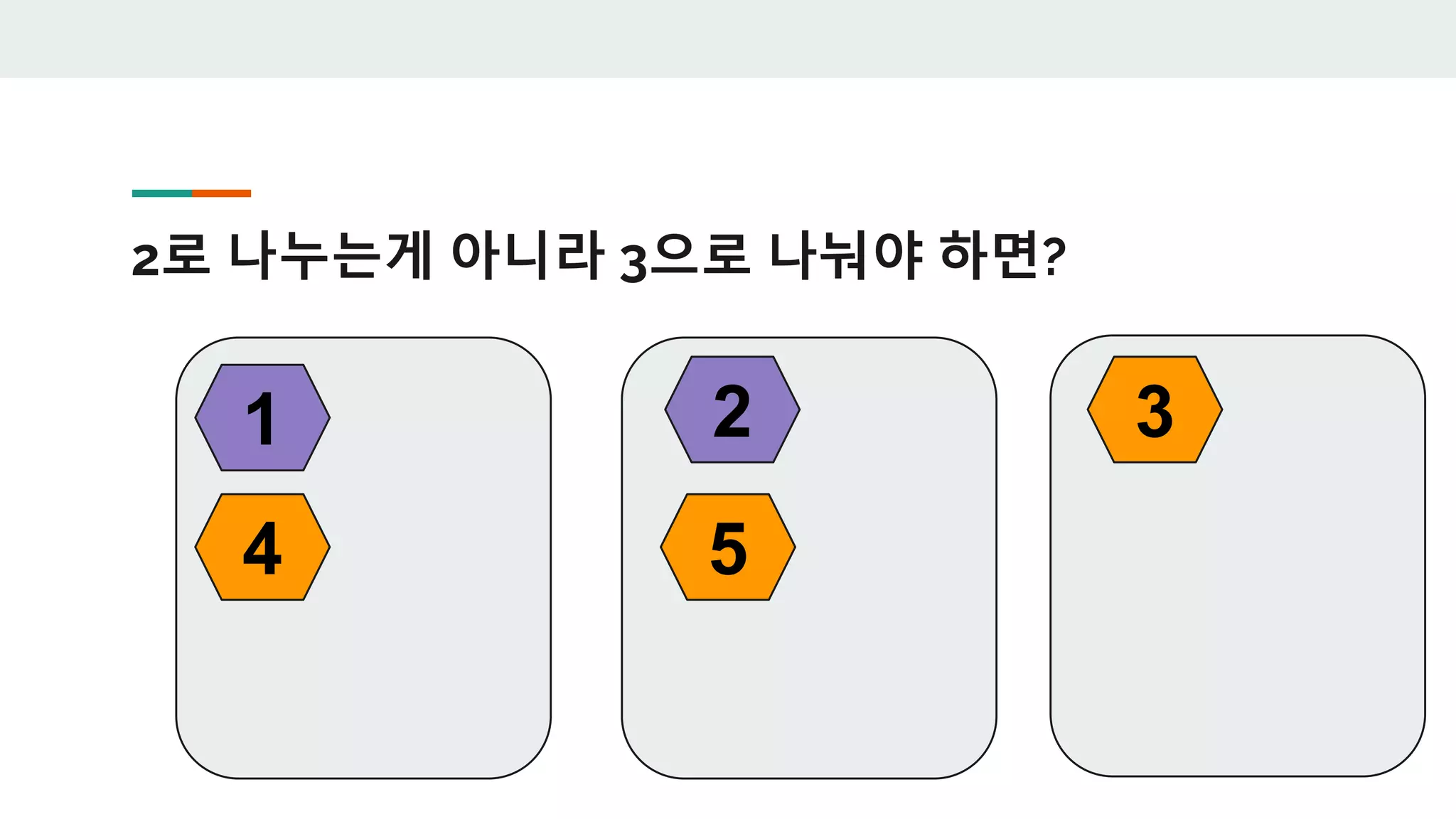

2로 나누는게 아니라 3으로 나눠야 하면?
5
1 2 3
4

많은 수의 데이터가
이동을 해야 합니다.

확장에 데이터가 적게
움직이는 방법을
연구해야 합니다.

정리
● 대규모 서비스는 수백만, 수천만명이 사용하는 서비스입니다.
● 대규모 데이터를 다루는 것은 상당히 재미있으면서도, 어려운 일입니다.
● 클라우드(AWS, Azure, GCP) 공부하시면 좋습니다.
