[2018] MySQL 이중화 진화기

24시간 365일 서비스를 위한 MySQL DB 이중화. MySQL 이중화 방안들에 대해 알아보고 운영하면서 겪은 고민들을 이야기해 봅니다. 목차 1. DB 이중화 필요성 2. 이중화 방안 - HW 이중화 - MySQL Replication 이중화 3. 이중화 운영 장애 4. DNS와 VIP 5. MySQL 이중화 솔루션 비교 대상 - MySQL을 서비스하고 있는 인프라 담당자 - MySQL 이중화에 관심 있는 개발자

Download as PDF, PPTX
© 2018 NHN FORWARD. All rights reserved. MySQL 이중화 진화기 박노을 데이터운영팀

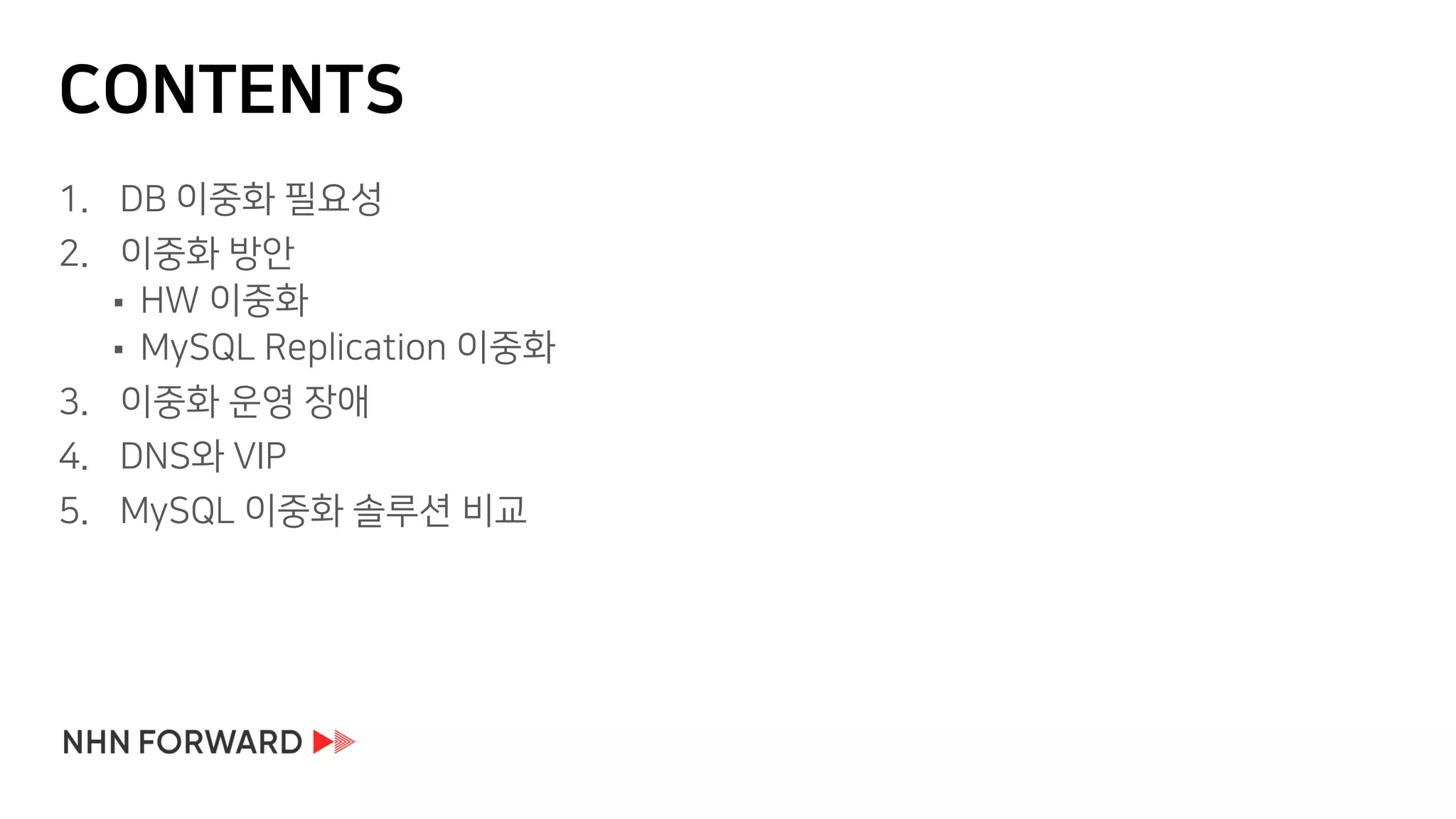

CONTENTS 1. DB 이중화 필요성 2. 이중화 방안  HW 이중화  MySQL Replication 이중화 3. 이중화 운영 장애 4. DNS와 VIP 5. MySQL 이중화 솔루션 비교
DB 이중화 필요성

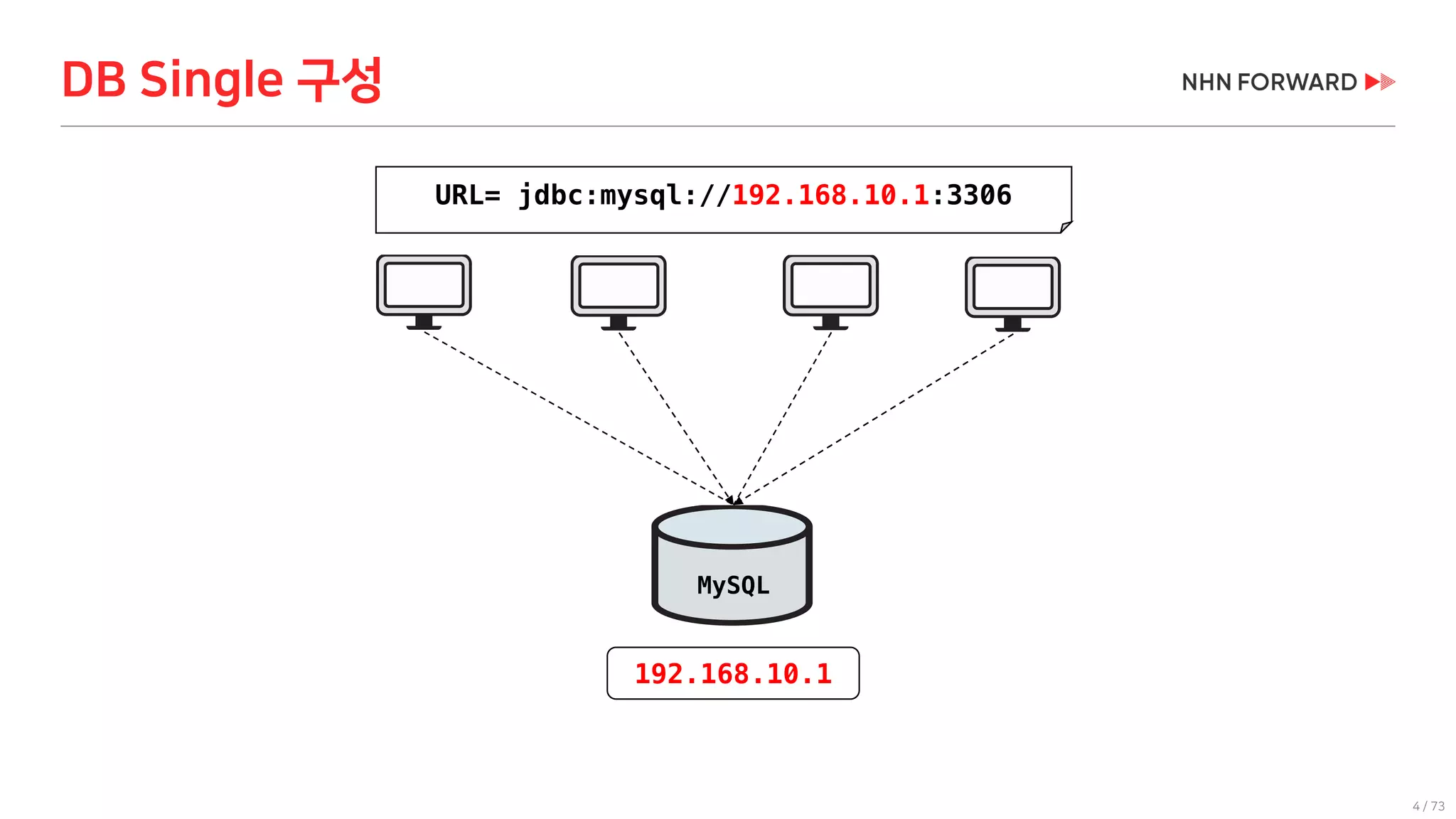

4 / 73 DB Single 구성 192.168.10.1 URL= jdbc:mysql://192.168.10.1:3306 MySQL

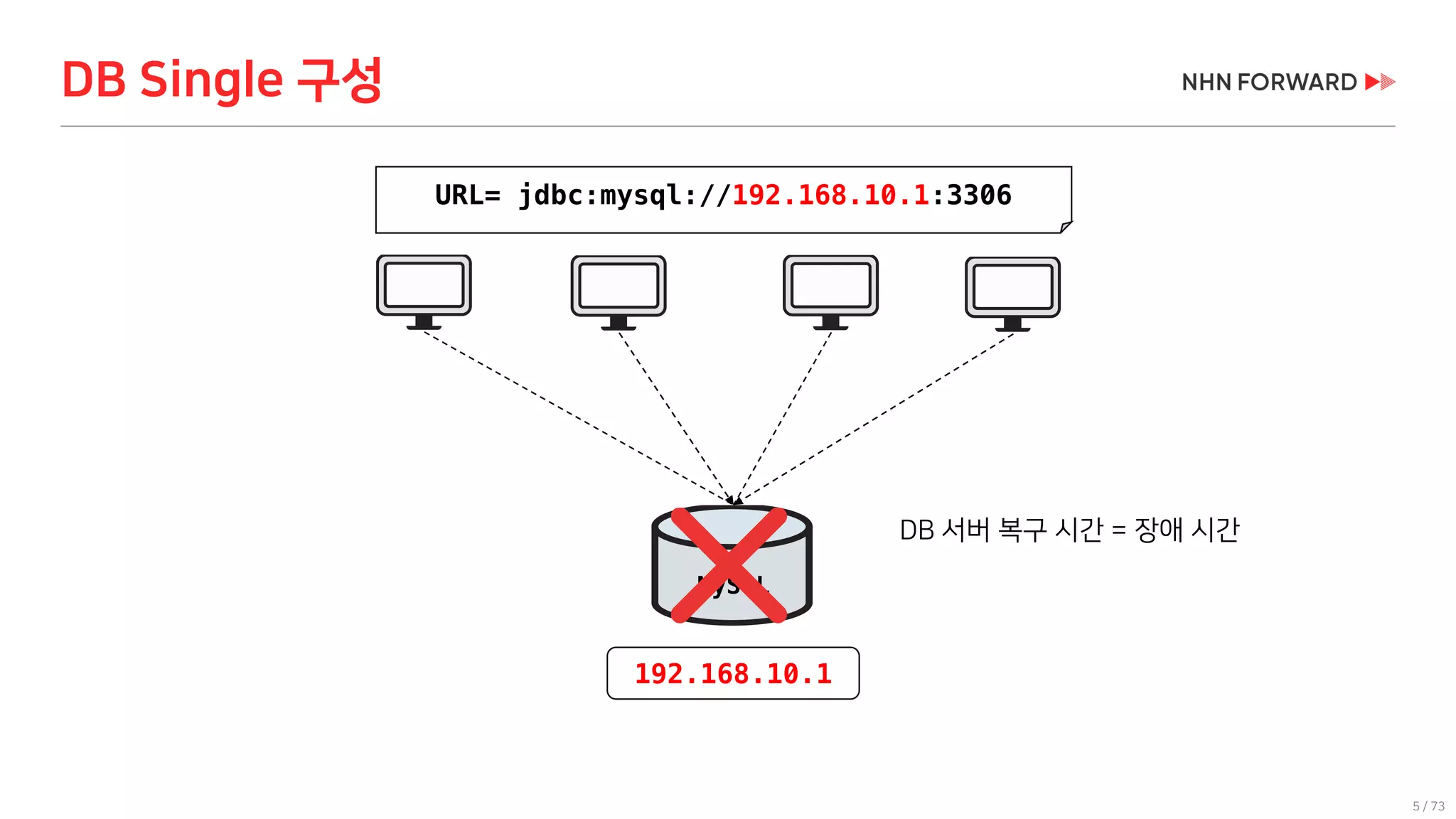

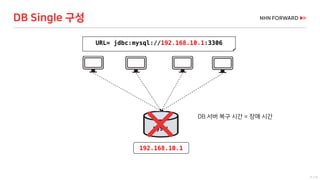

5 / 73 URL= jdbc:mysql://192.168.10.1:3306 MySQL DB Single 구성 192.168.10.1 DB 서버 복구 시간 = 장애 시간

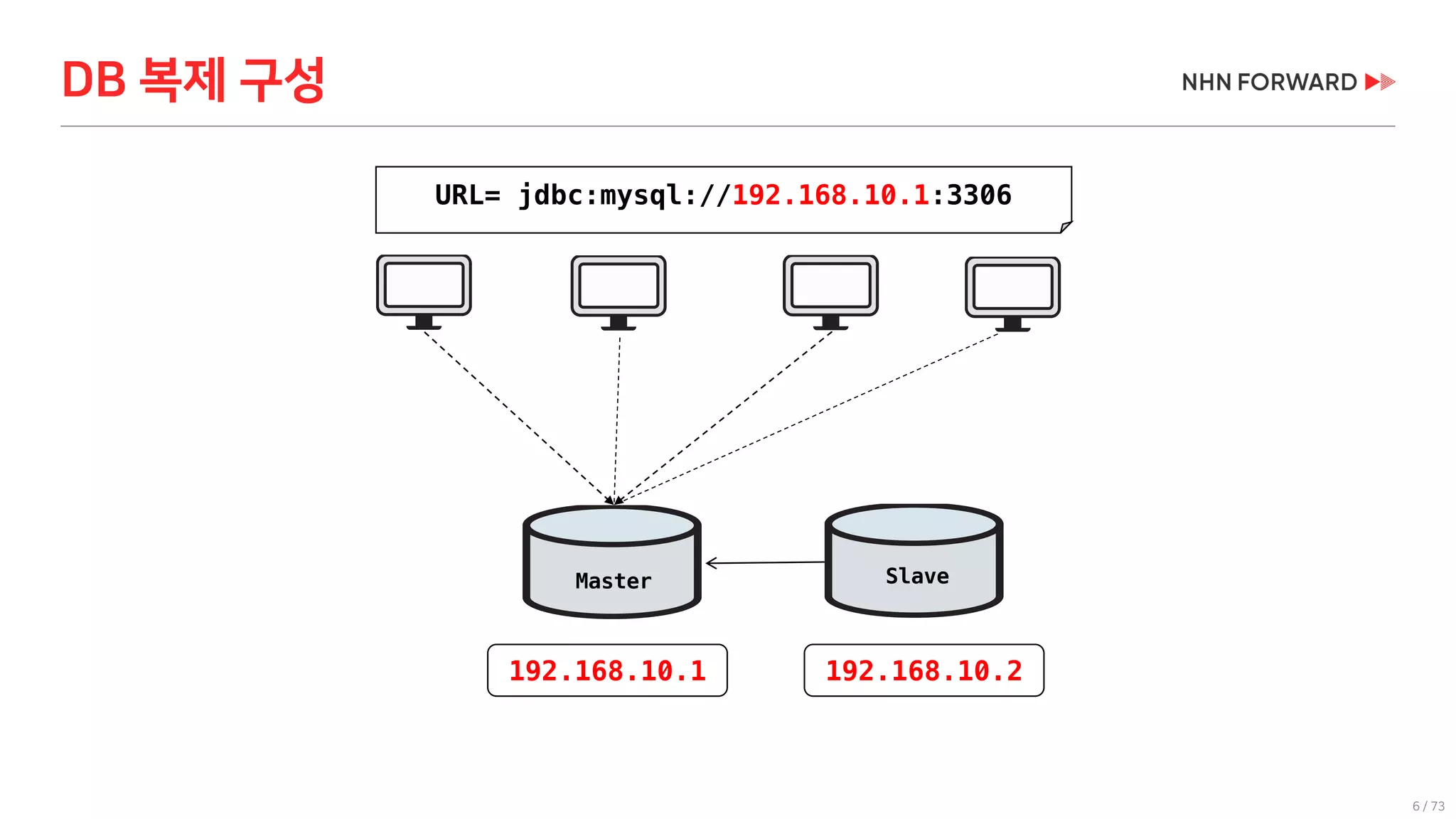

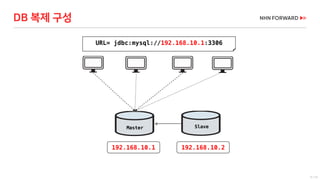

6 / 73 DB 복제 구성 192.168.10.1 Master URL= jdbc:mysql://192.168.10.1:3306 Slave 192.168.10.2

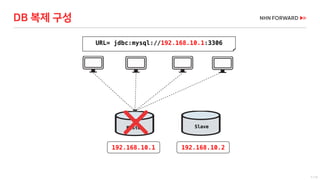

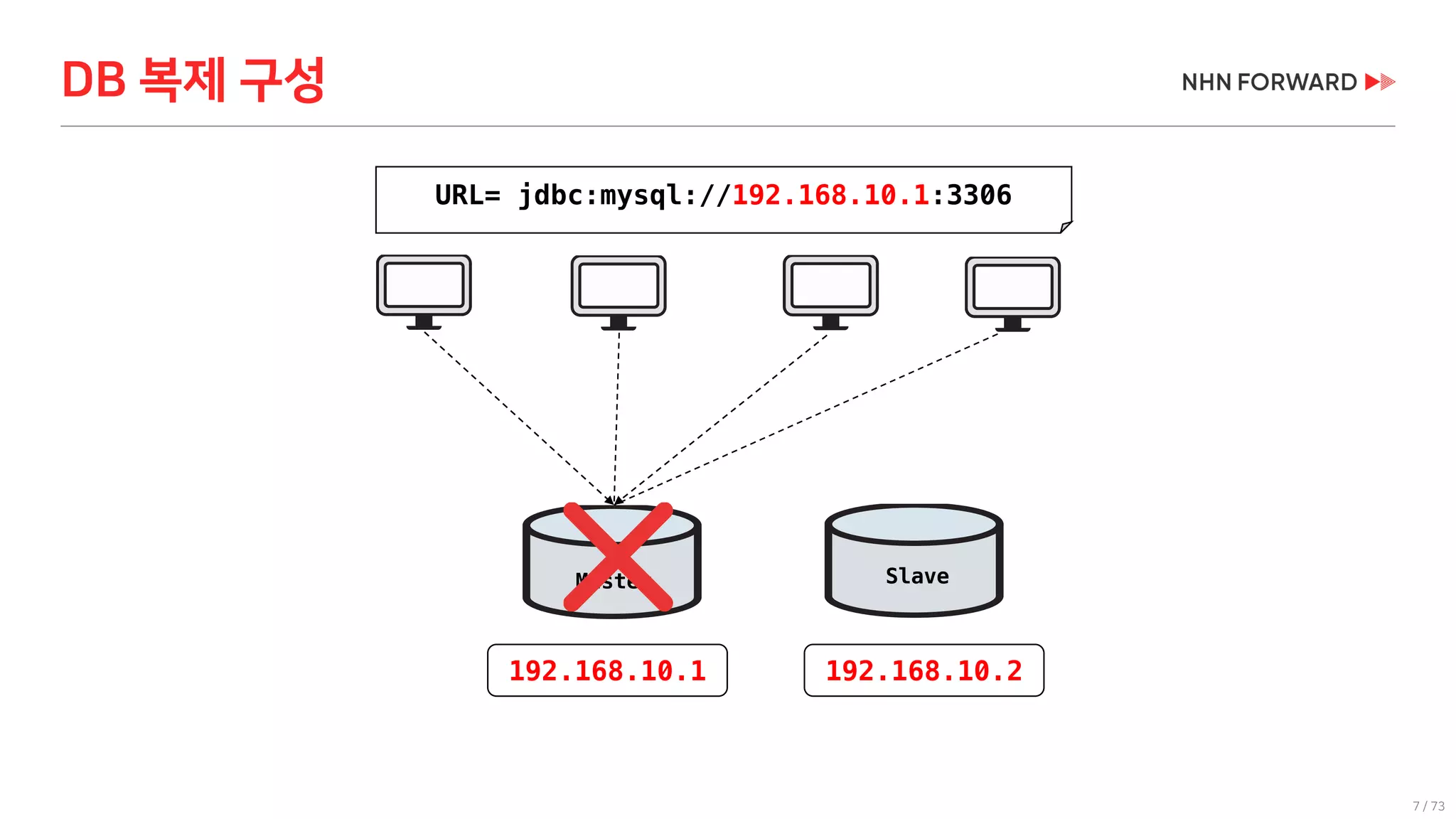

7 / 73 Master URL= jdbc:mysql://192.168.10.1:3306 Slave DB 복제 구성 192.168.10.1 192.168.10.2

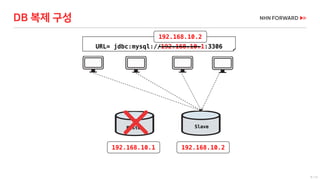

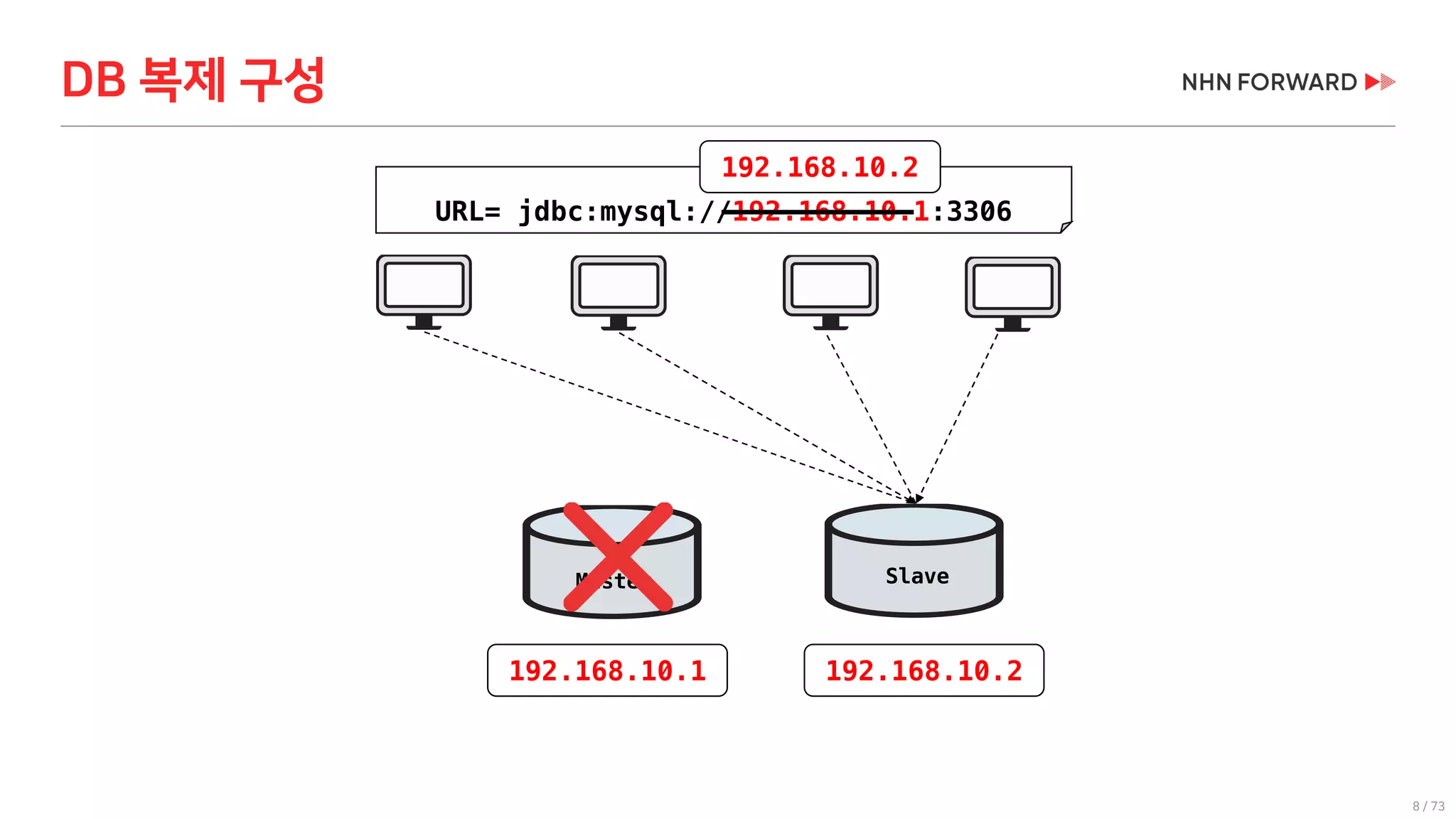

8 / 73 Master URL= jdbc:mysql://192.168.10.1:3306 Slave 192.168.10.2 DB 복제 구성 192.168.10.1 192.168.10.2

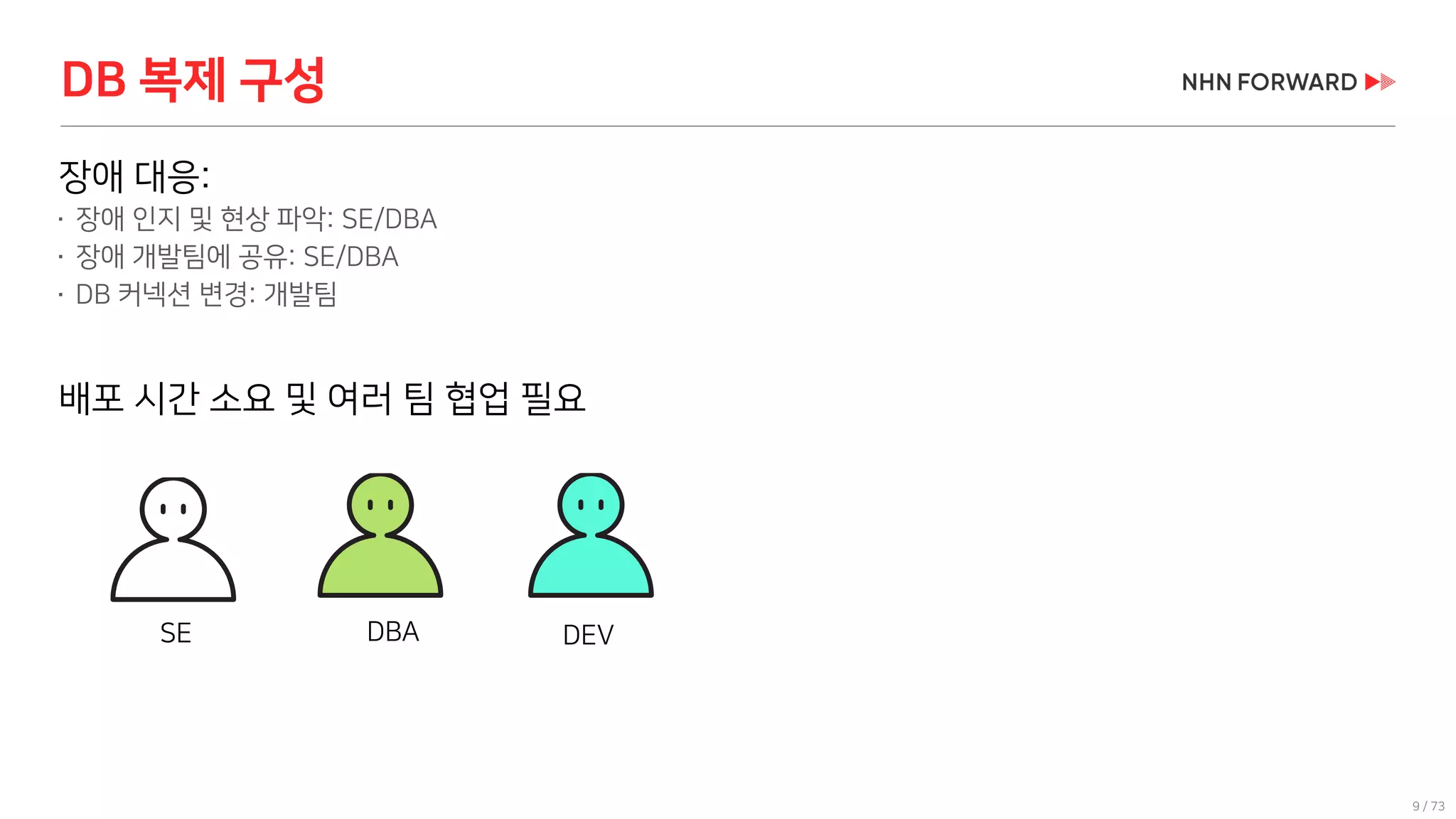

9 / 73 DB 복제 구성 장애 대응:  장애 인지 및 현상 파악: SE/DBA  장애 개발팀에 공유: SE/DBA  DB 커넥션 변경: 개발팀 배포 시간 소요 및 여러 팀 협업 필요 SE DBA DEV

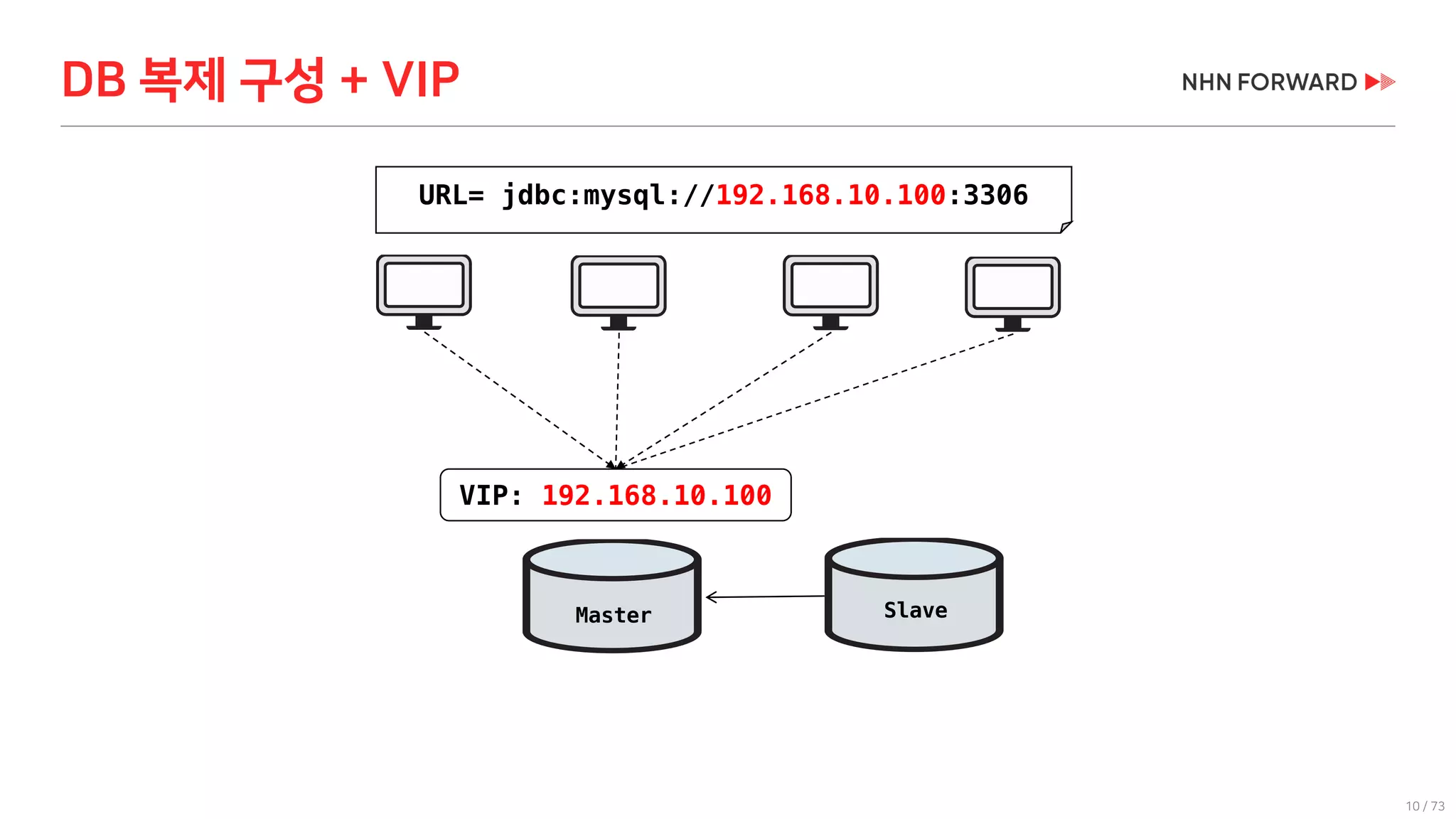

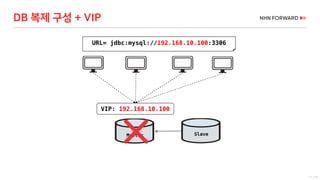

10 / 73 VIP: 192.168.10.100 Master URL= jdbc:mysql://192.168.10.100:3306 Slave DB 복제 구성 + VIP

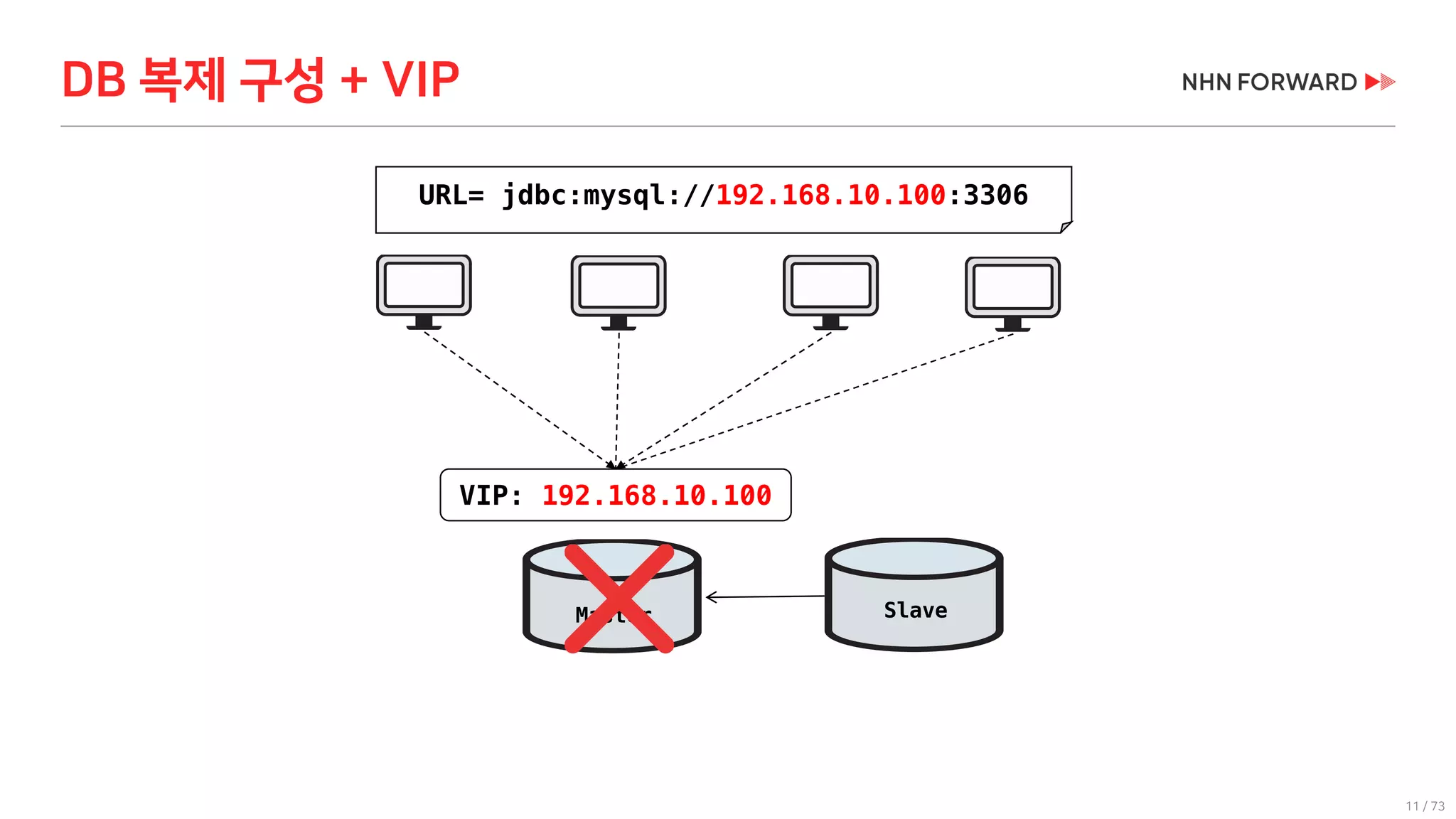

11 / 73 VIP: 192.168.10.100 Master URL= jdbc:mysql://192.168.10.100:3306 Slave DB 복제 구성 + VIP

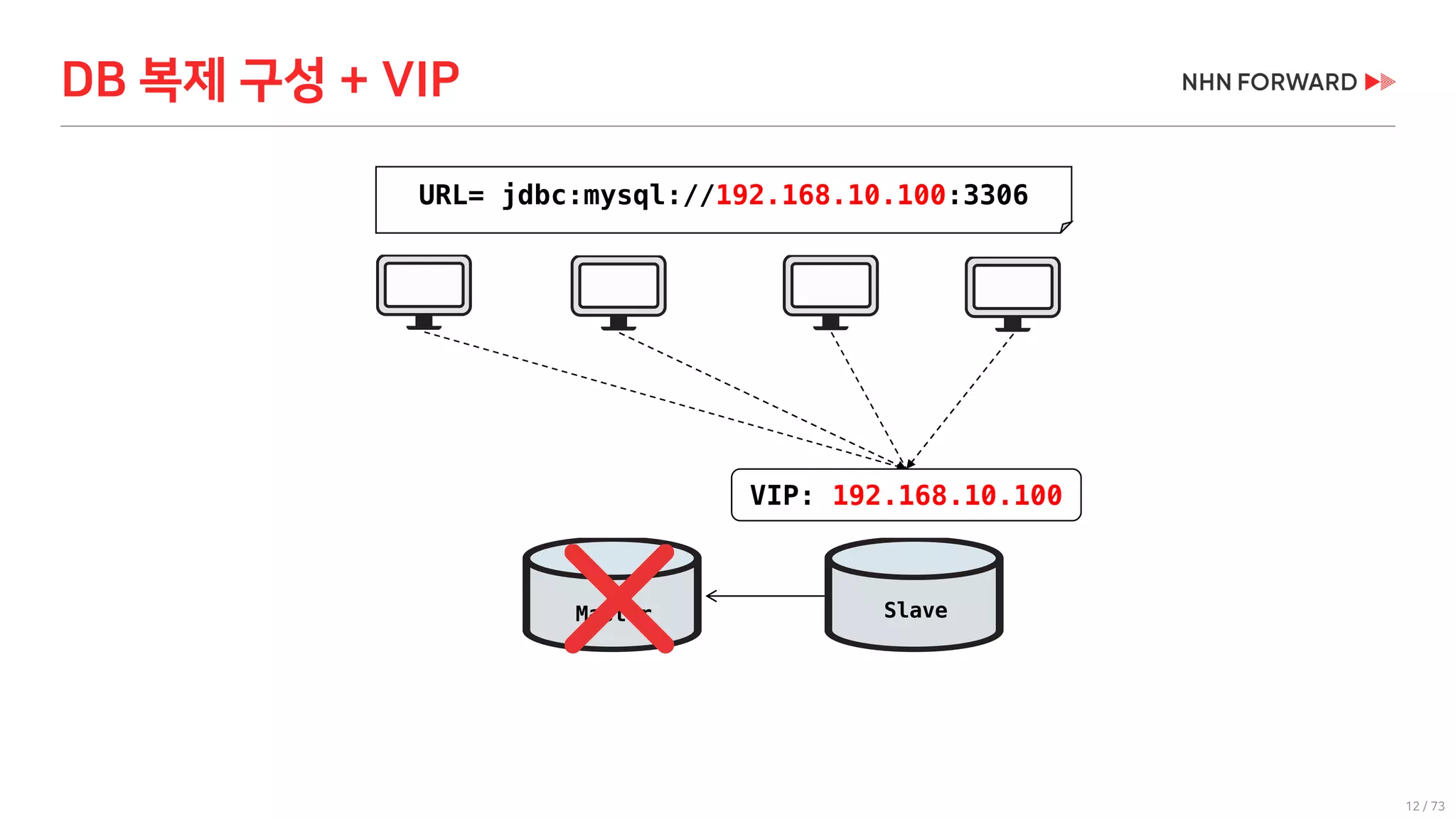

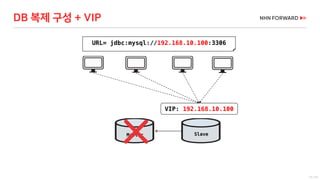

12 / 73 VIP: 192.168.10.100 URL= jdbc:mysql://192.168.10.100:3306 DB 복제 구성 + VIP Master Slave

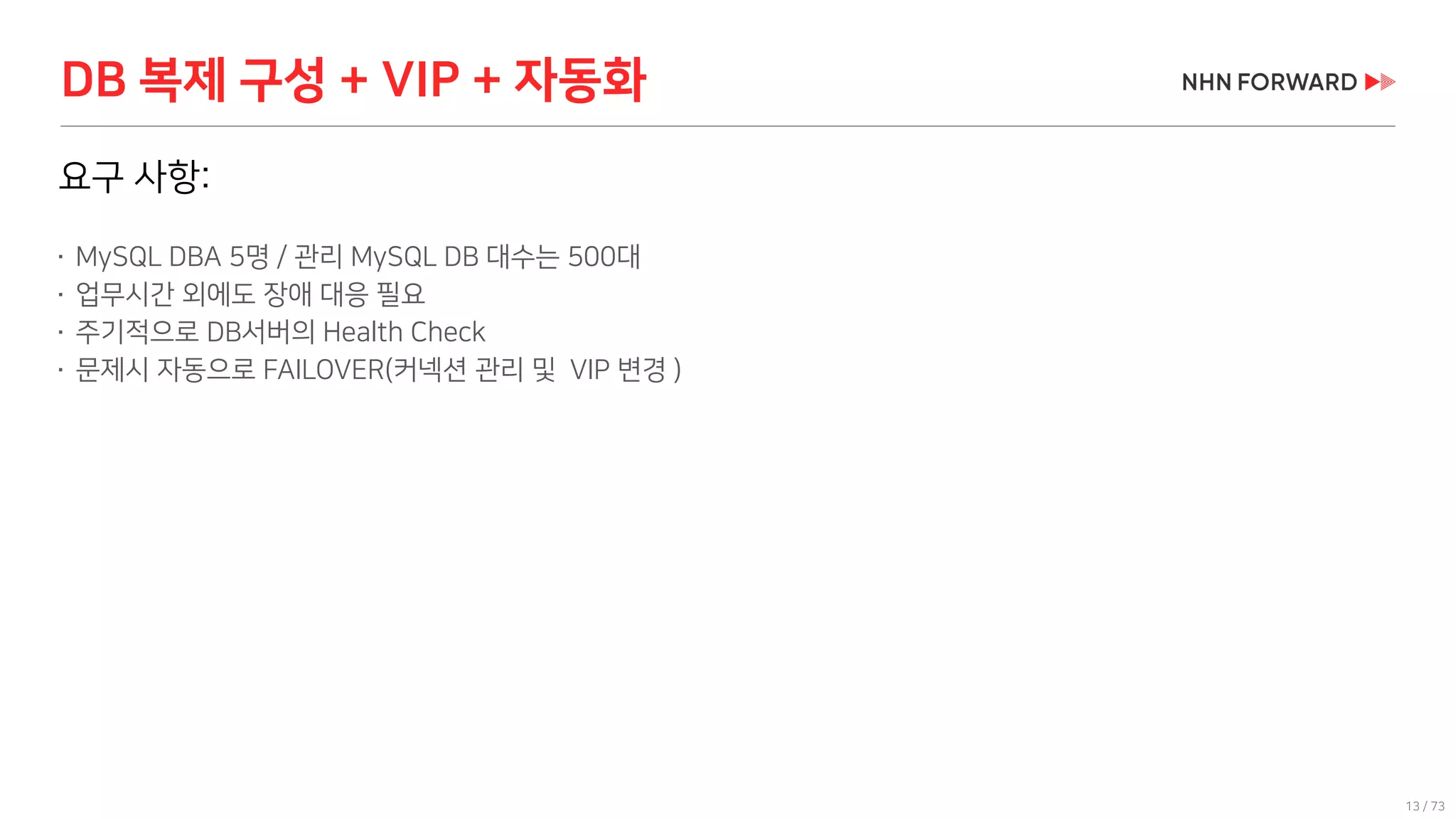

13 / 73 DB 복제 구성 + VIP + 자동화 요구 사항:  MySQL DBA 5명 / 관리 MySQL DB 대수는 500대  업무시간 외에도 장애 대응 필요  주기적으로 DB서버의 Health Check  문제시 자동으로 FAILOVER(커넥션 관리 및 VIP 변경 )
DB 이중화 방안 > HW 이중화

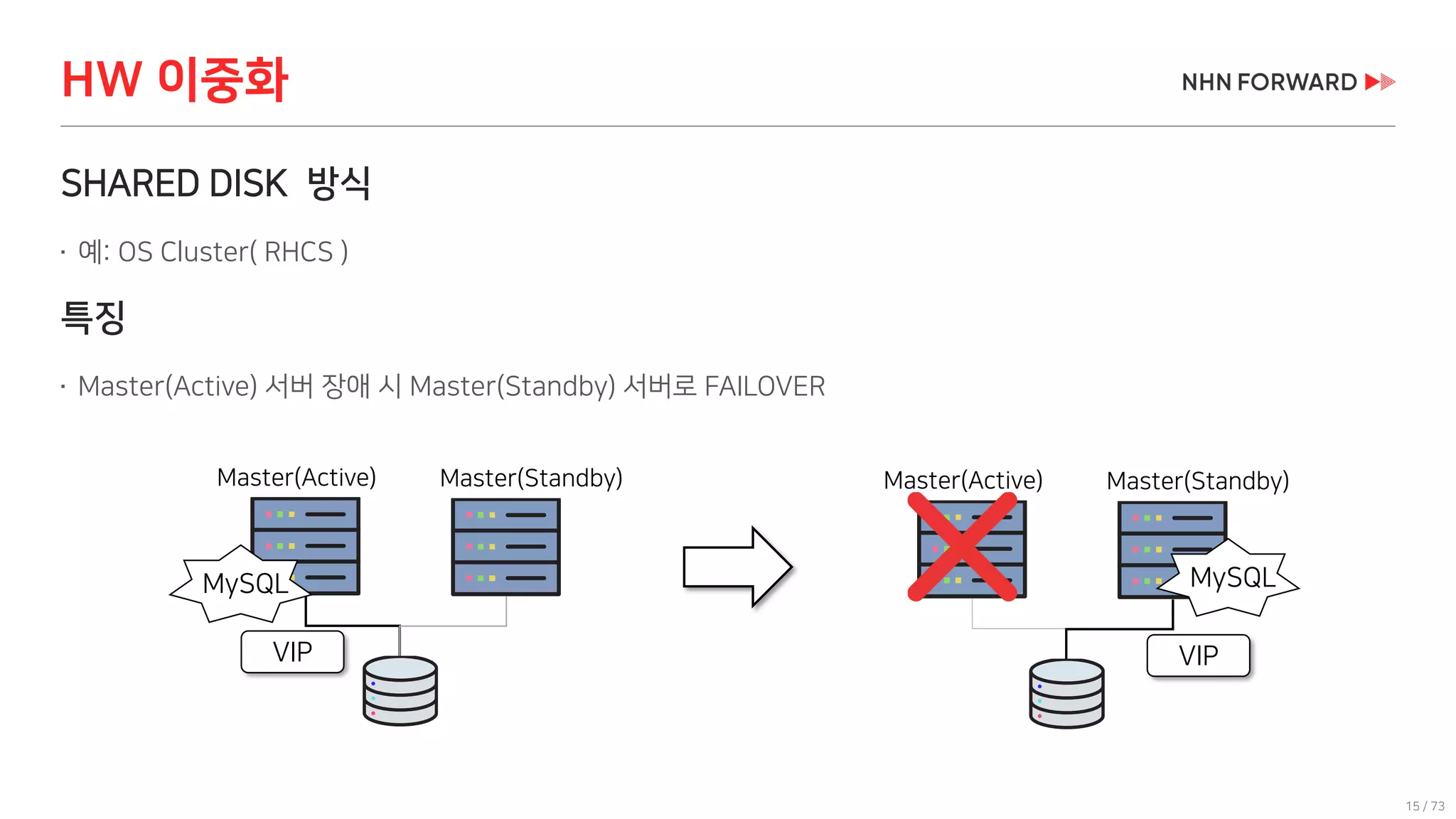

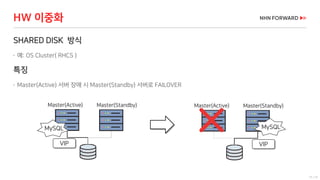

15 / 73 HW 이중화 SHARED DISK 방식  예: OS Cluster( RHCS ) 특징  Master(Active) 서버 장애 시 Master(Standby) 서버로 FAILOVER Master(Active) Master(Standby) MySQL Master(Active) Master(Standby) MySQL VIP VIP

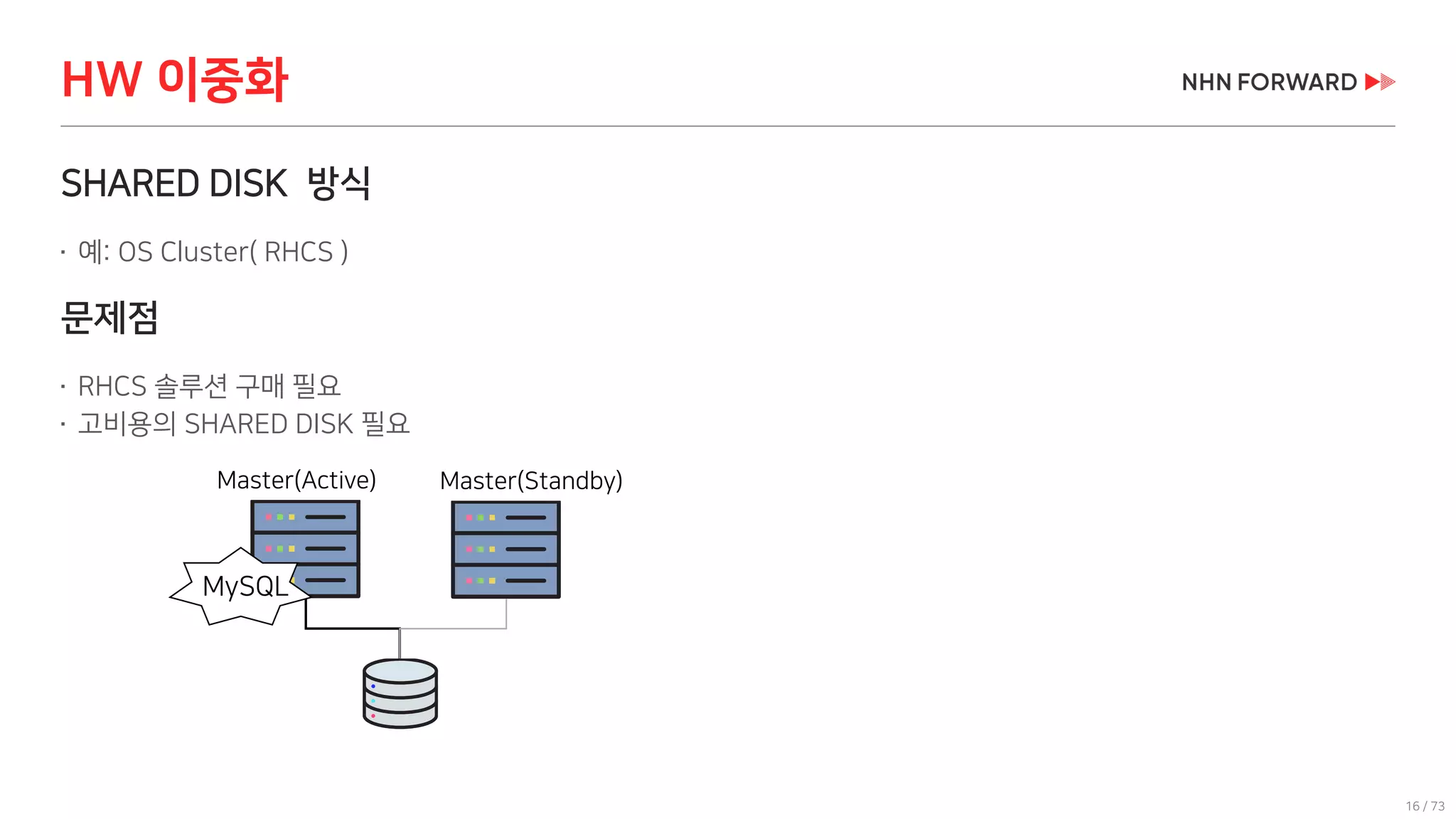

16 / 73 HW 이중화 SHARED DISK 방식  예: OS Cluster( RHCS ) 문제점  RHCS 솔루션 구매 필요  고비용의 SHARED DISK 필요 Master(Active) Master(Standby) MySQL

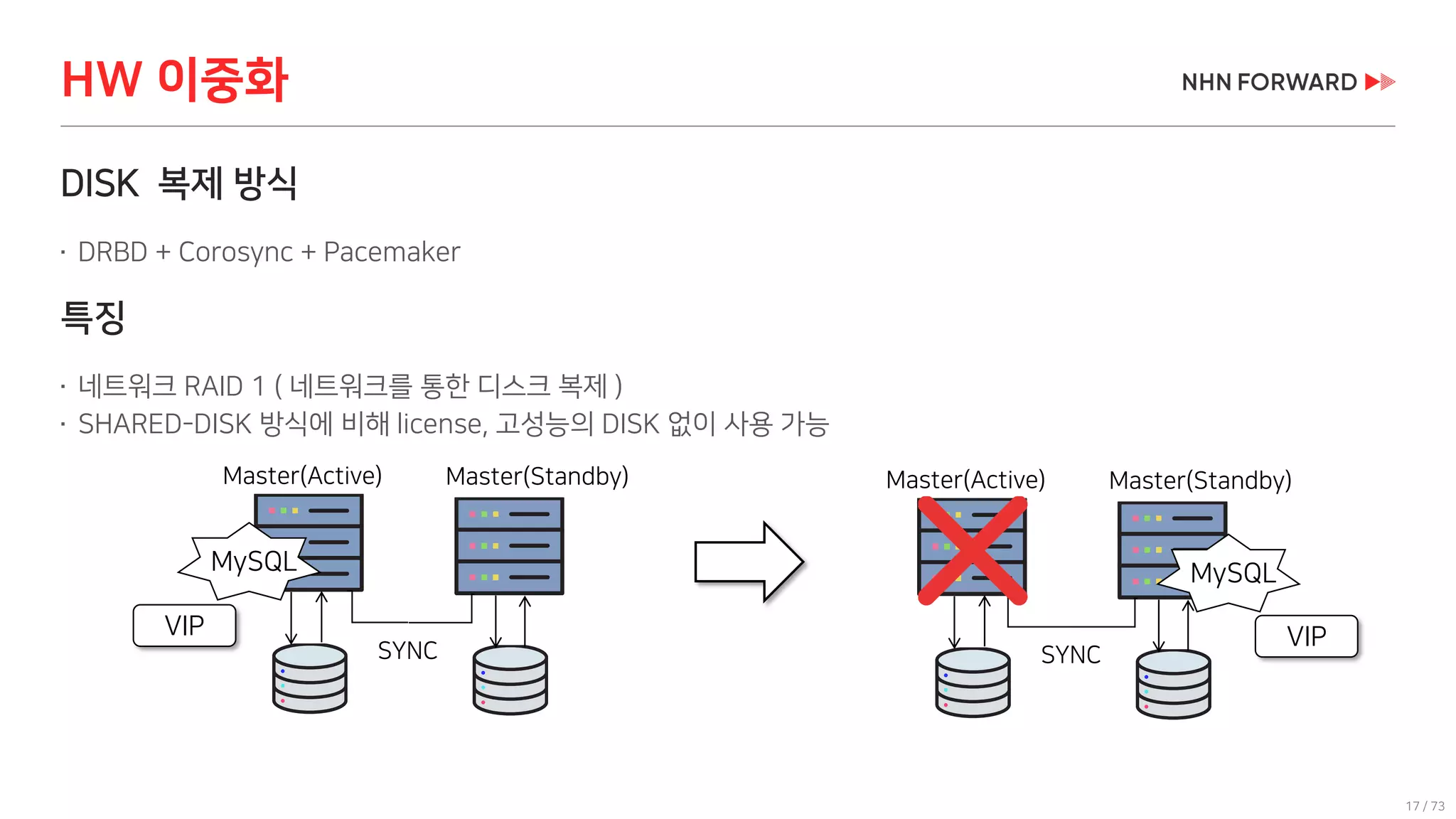

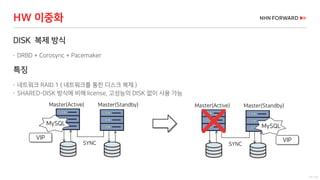

17 / 73 HW 이중화 DISK 복제 방식  DRBD + Corosync + Pacemaker 특징  네트워크 RAID 1 ( 네트워크를 통한 디스크 복제 )  SHARED-DISK 방식에 비해 license, 고성능의 DISK 없이 사용 가능 Master(Active) Master(Standby) MySQL SYNC Master(Active) Master(Standby) MySQL SYNC VIP VIP

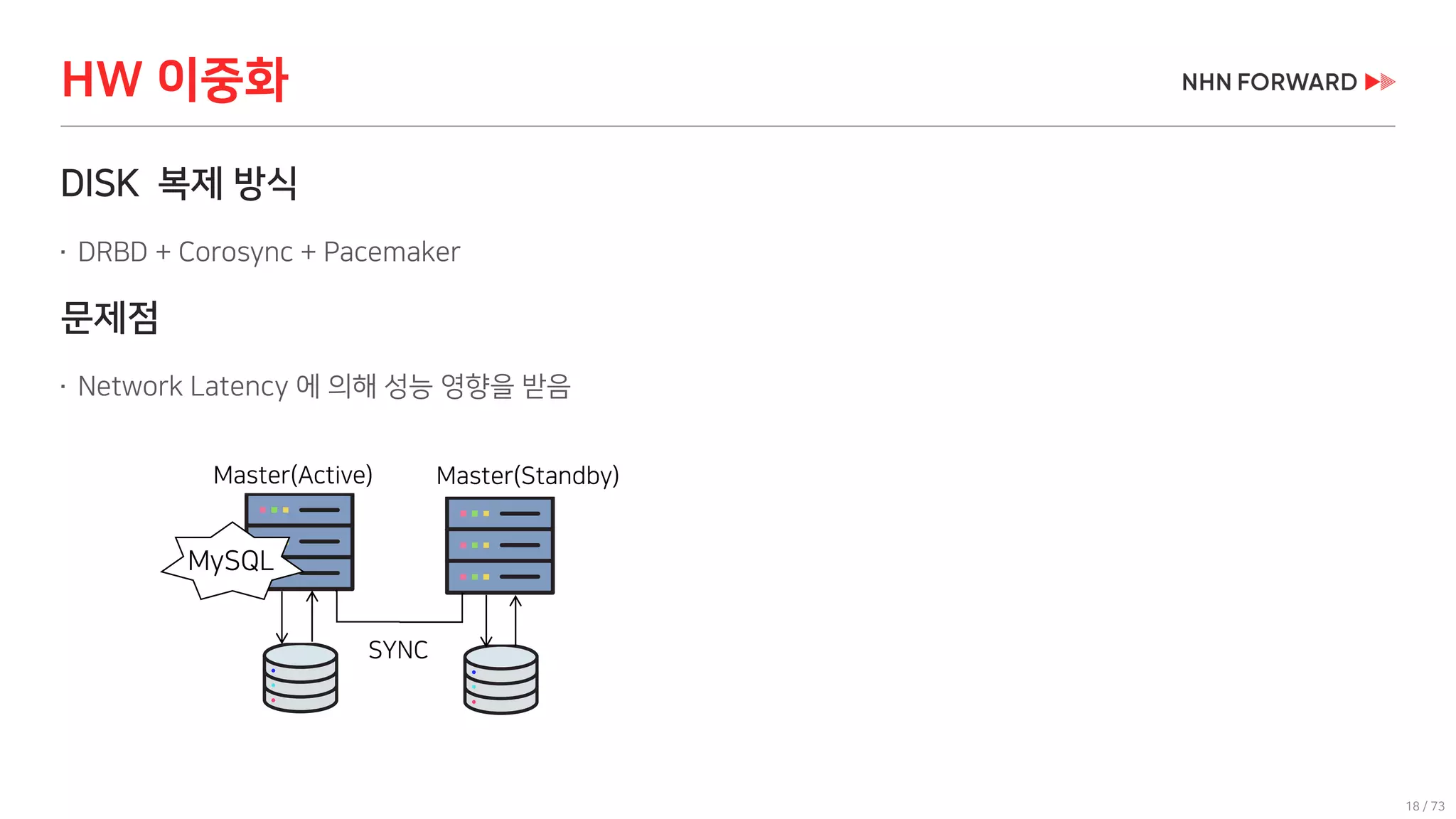

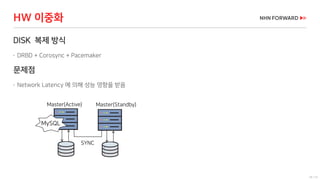

18 / 73 HW 이중화 DISK 복제 방식  DRBD + Corosync + Pacemaker 문제점  Network Latency 에 의해 성능 영향을 받음 Master(Active) Master(Standby) MySQL SYNC

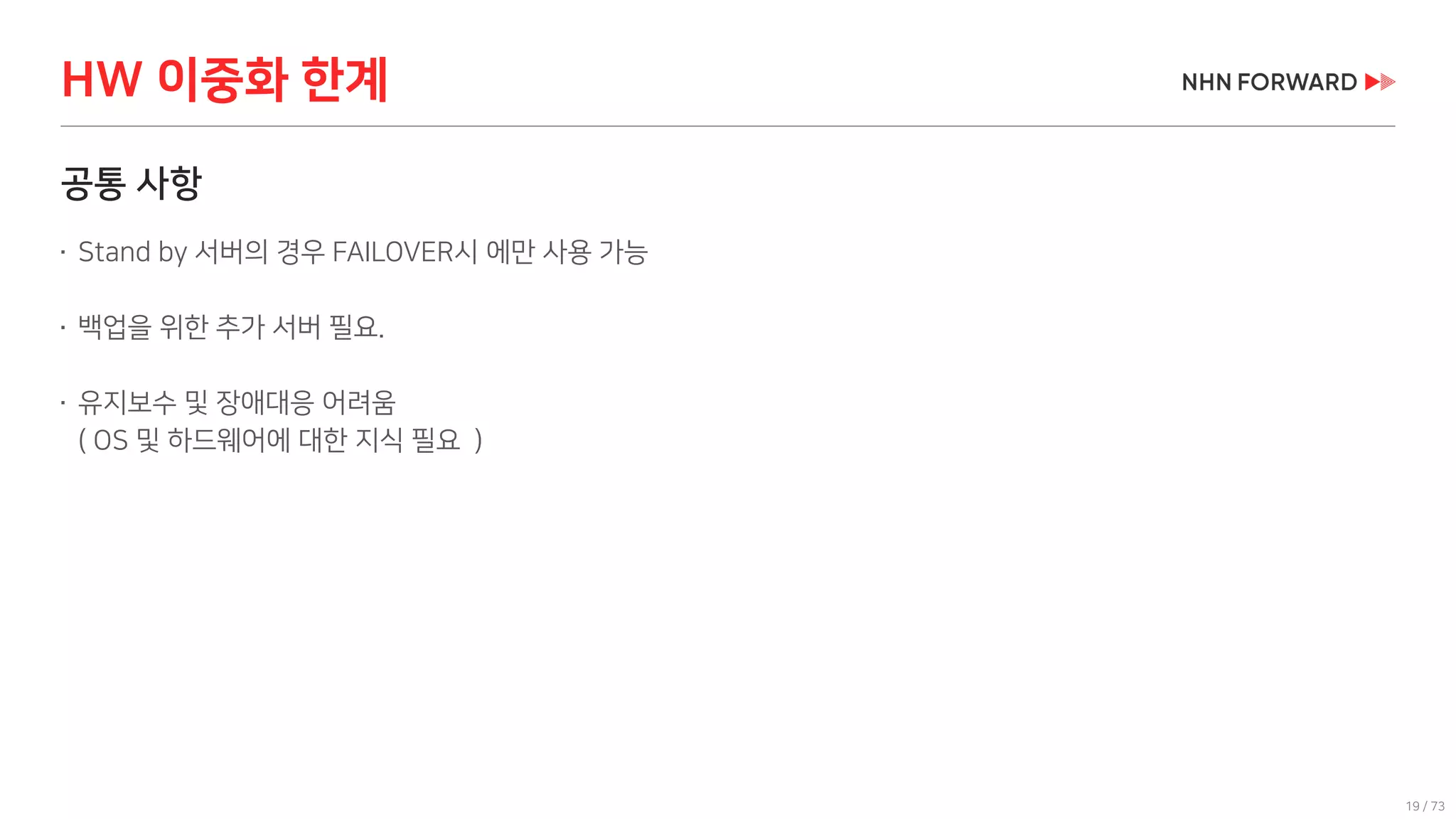

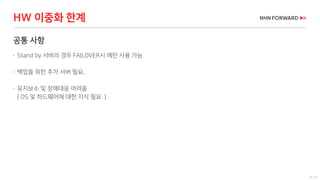

19 / 73 공통 사항  Stand by 서버의 경우 FAILOVER시 에만 사용 가능  백업을 위한 추가 서버 필요.  유지보수 및 장애대응 어려움 ( OS 및 하드웨어에 대한 지식 필요 ) HW 이중화 한계
DB 이중화 방안 > MySQL Replication 이중화

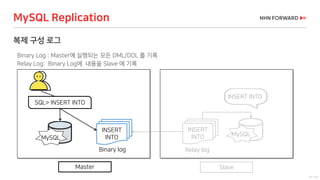

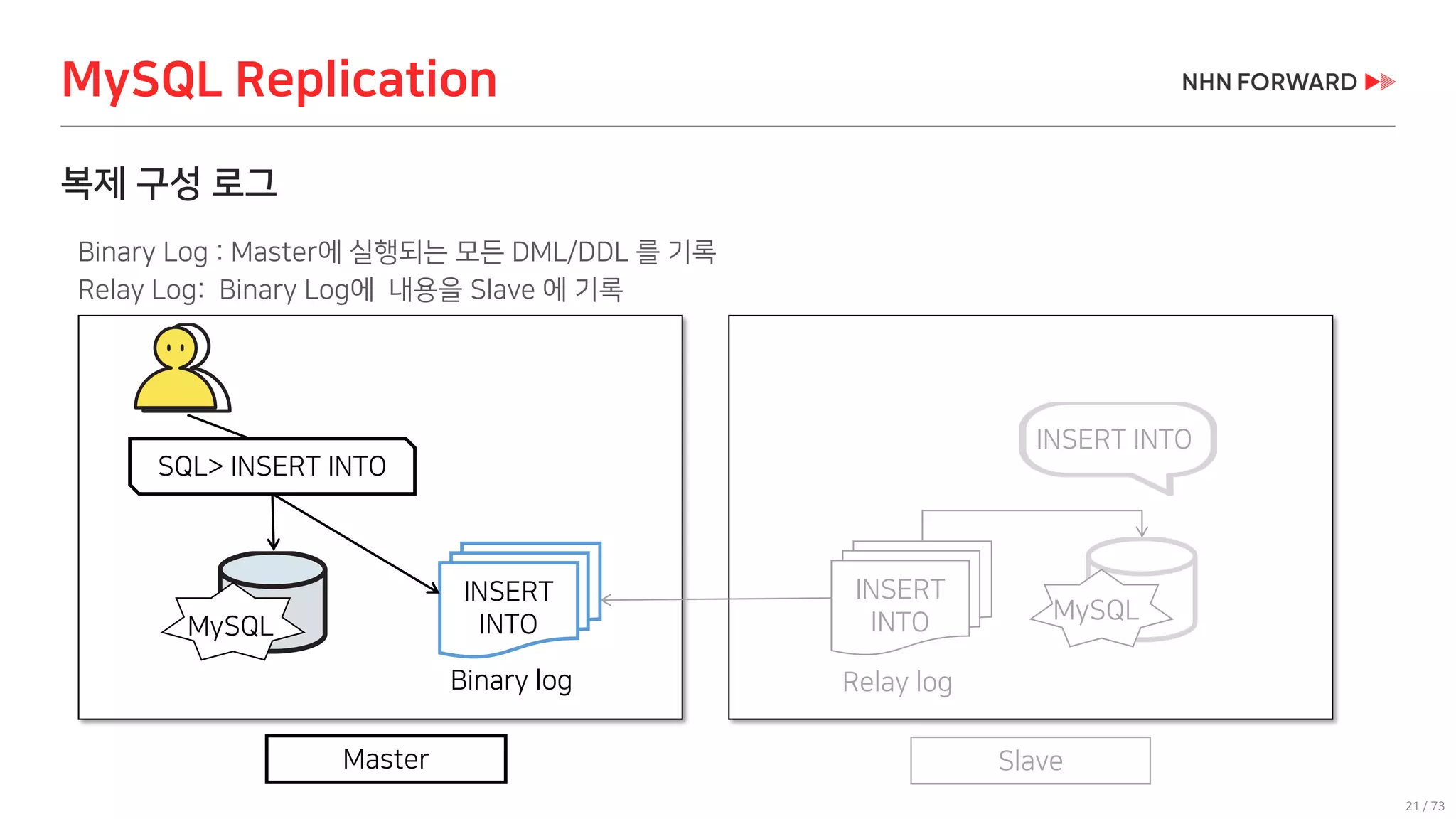

21 / 73 복제 구성 로그 Binary Log : Master에 실행되는 모든 DML/DDL 를 기록 Relay Log: Binary Log에 내용을 Slave 에 기록 MySQL Replication INSERT INTOMySQL INSERT INTO Relay log INSERT INTO SQL> INSERT INTO Binary log Master Slave MySQL

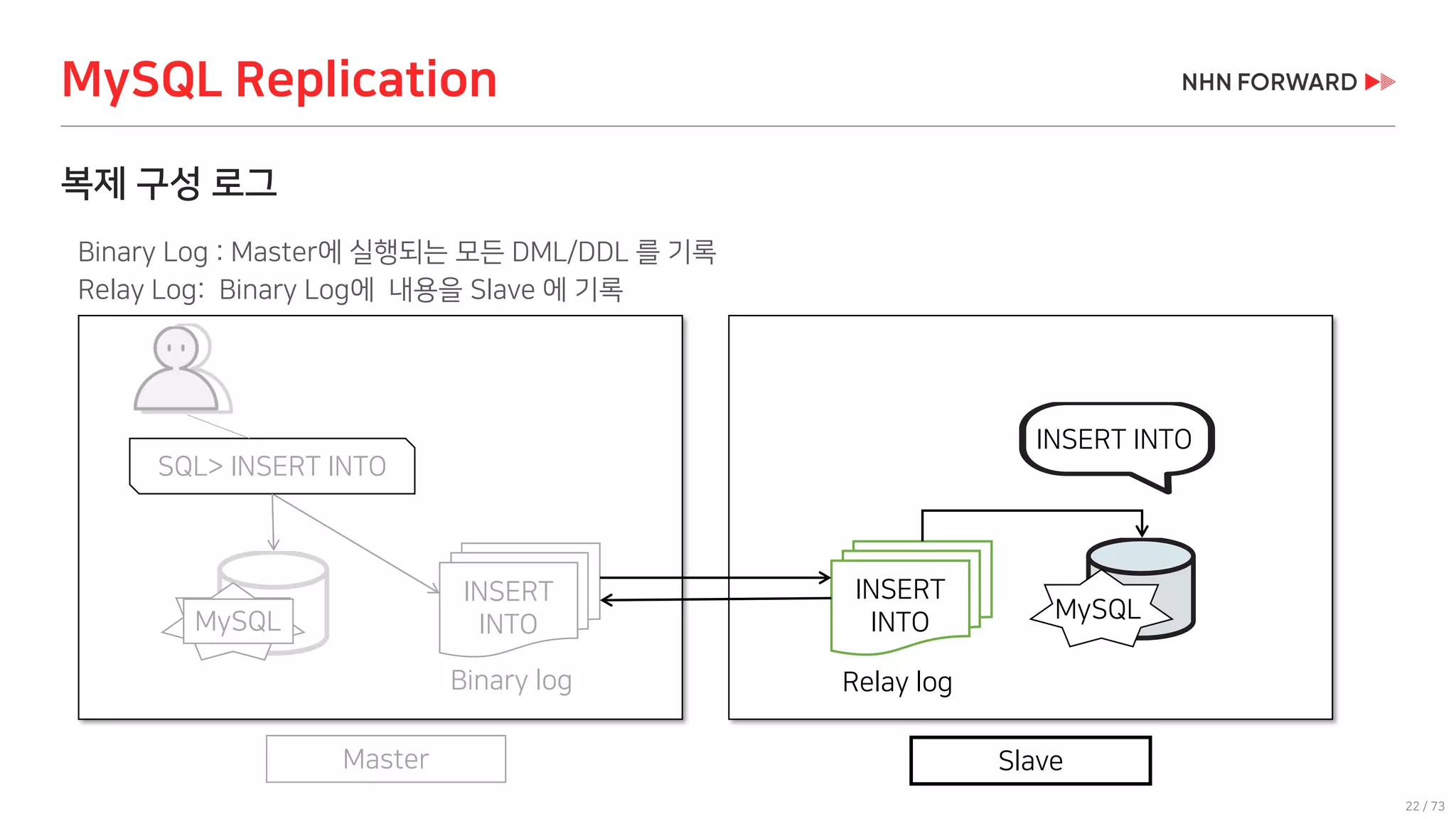

22 / 73 복제 구성 로그 Binary Log : Master에 실행되는 모든 DML/DDL 를 기록 Relay Log: Binary Log에 내용을 Slave 에 기록 MySQL Replication INSERT INTOMySQL INSERT INTO Binary log Relay log MySQL INSERT INTO SQL> INSERT INTO Master Slave
23 / 73 MySQL Replication 일관성 보장 INSERT INTO Binary log 1 SQL> INSERT INTO ACK OK MySQL INSERT INTO Relay log Master Slave Master의 변경사항이 Slave의 Relay log 에 작성됨을 보장  5.5 이후 Semi-replication  5.7.2 이후 Loss-less replication MySQL

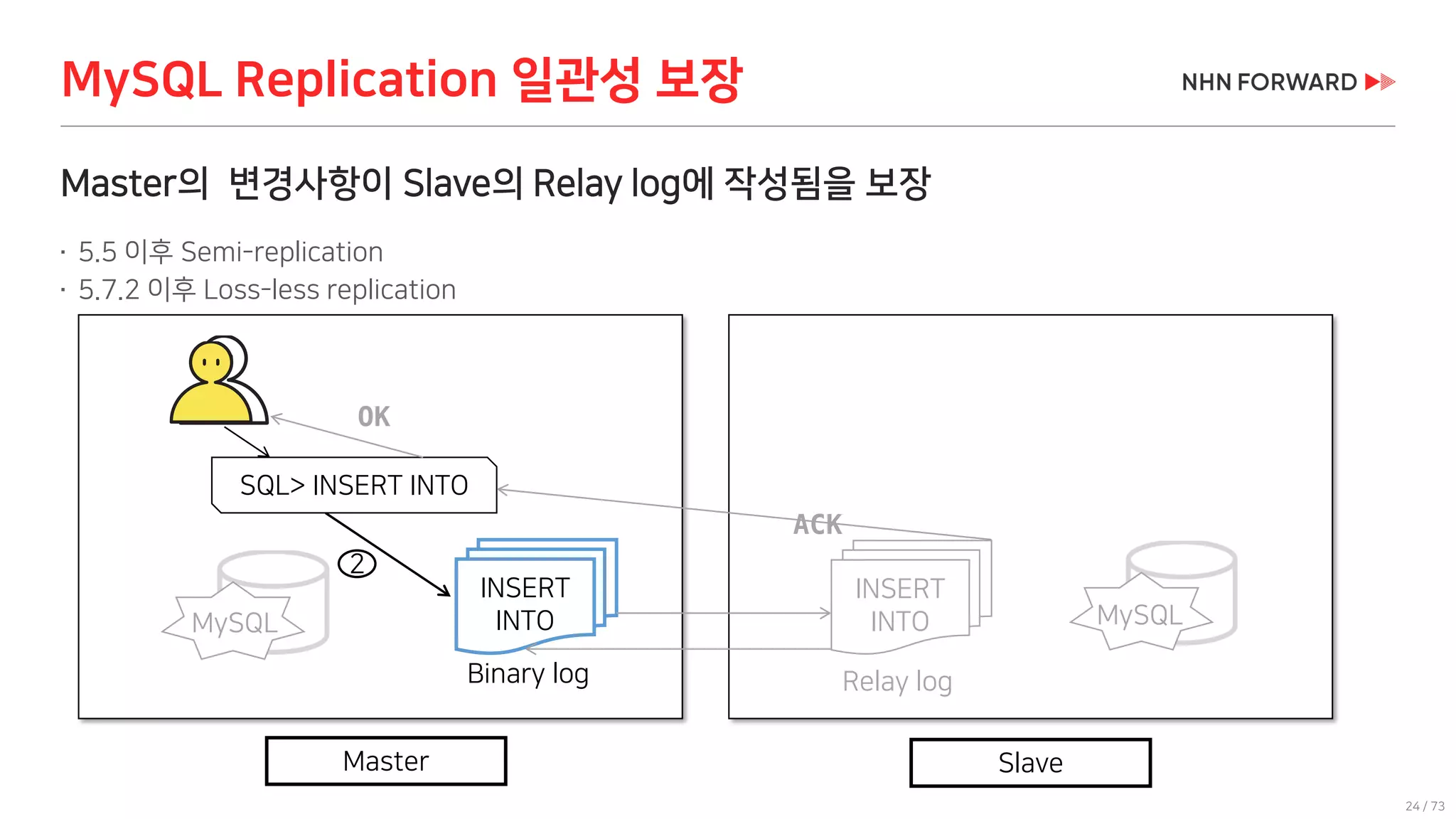

24 / 73 Master의 변경사항이 Slave의 Relay log에 작성됨을 보장  5.5 이후 Semi-replication  5.7.2 이후 Loss-less replication MySQL Replication 일관성 보장 INSERT INTO Binary log SQL> INSERT INTO 2 ACK OK MySQL INSERT INTO Relay log Master Slave MySQL

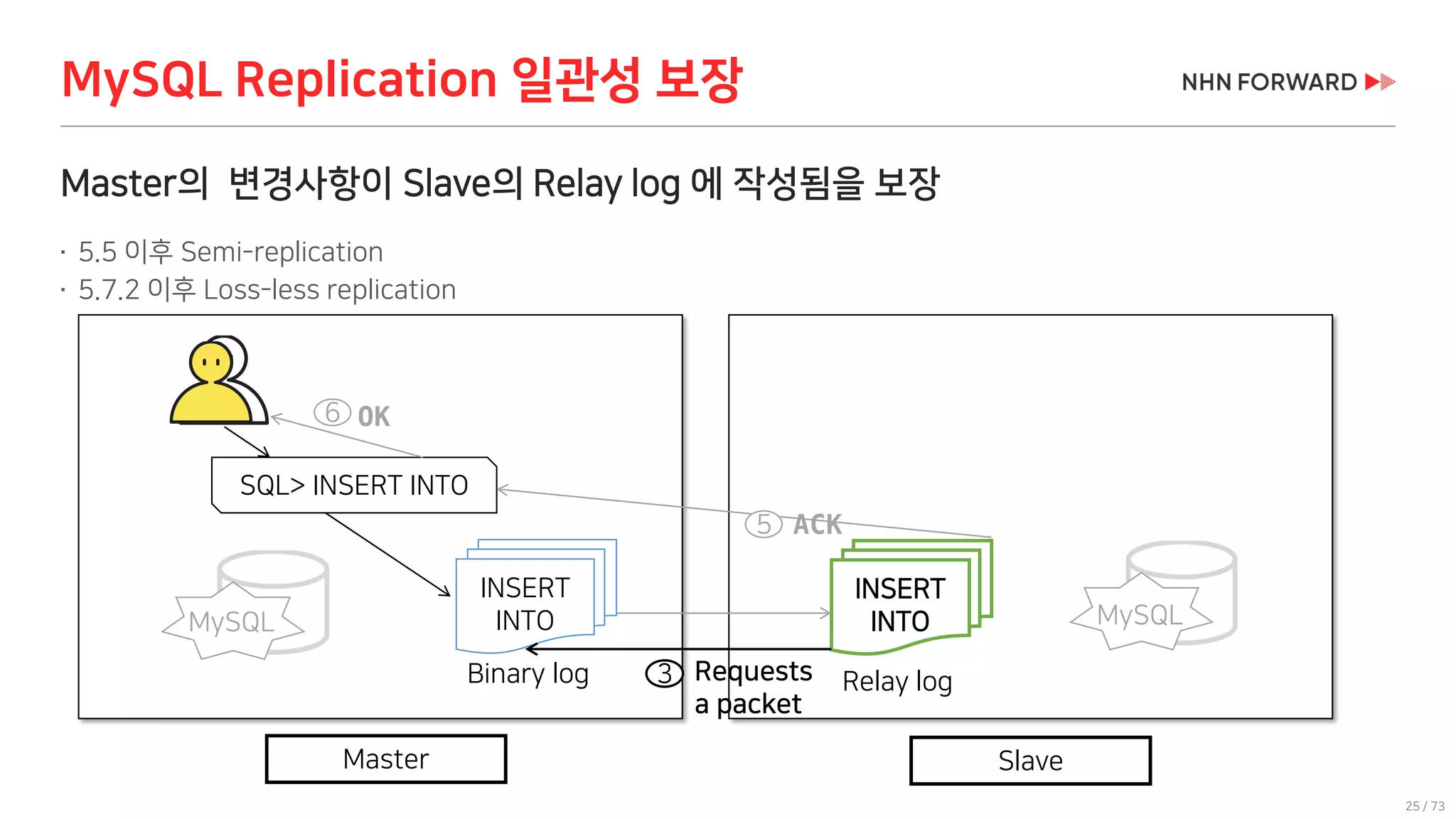

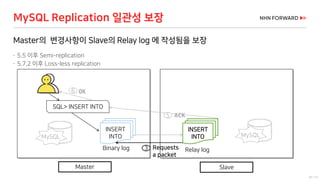

25 / 73 MySQL Replication 일관성 보장 Master의 변경사항이 Slave의 Relay log 에 작성됨을 보장  5.5 이후 Semi-replication  5.7.2 이후 Loss-less replication INSERT INTO Binary log SQL> INSERT INTO 3 5 ACK 6 OK MySQL INSERT INTO Relay log MySQL Requests a packet Master Slave

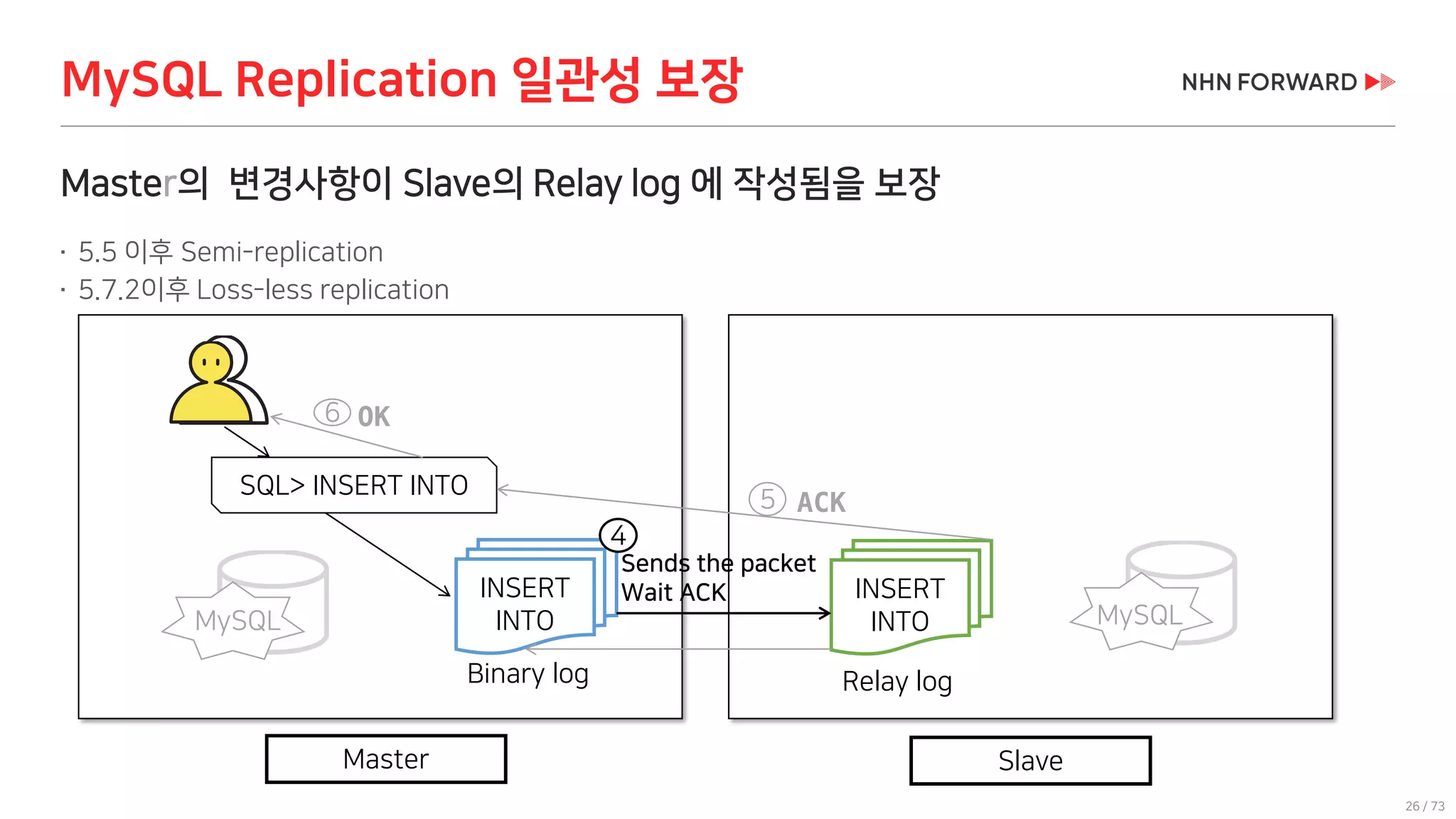

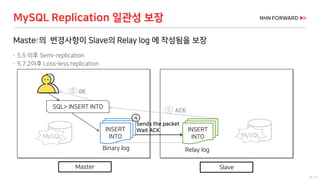

26 / 73 MySQL Replication 일관성 보장 Master의 변경사항이 Slave의 Relay log 에 작성됨을 보장  5.5 이후 Semi-replication  5.7.2이후 Loss-less replication INSERT INTO Binary log SQL> INSERT INTO 5 ACK 6 OK MySQL INSERT INTO Relay log Master Slave 4 Sends the packet Wait ACK MySQL

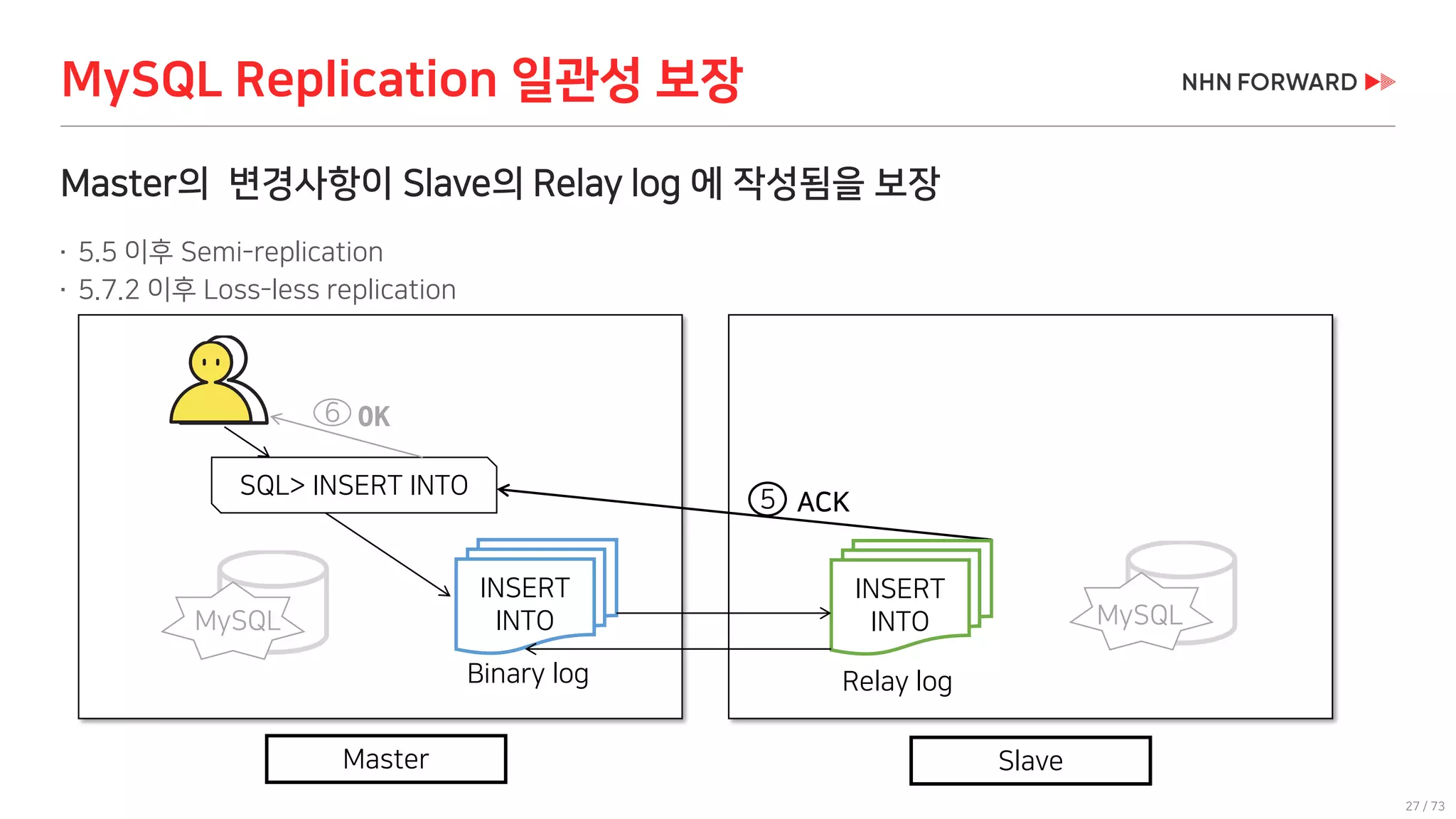

27 / 73 MySQL Replication 일관성 보장 Master의 변경사항이 Slave의 Relay log 에 작성됨을 보장  5.5 이후 Semi-replication  5.7.2 이후 Loss-less replication INSERT INTO Binary log SQL> INSERT INTO 5 ACK 6 OK MySQL INSERT INTO Relay log Master Slave MySQL

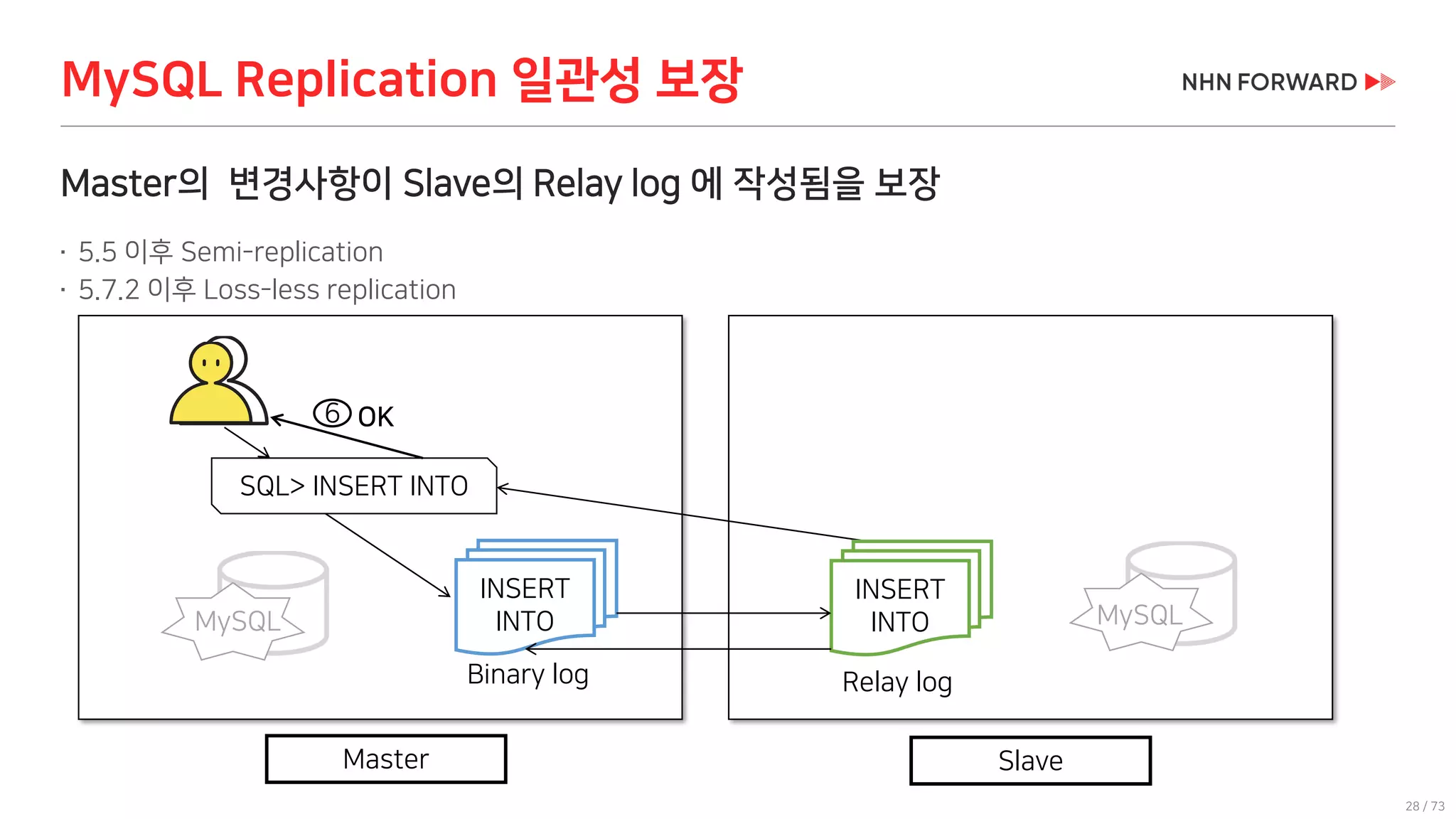

28 / 73 MySQL Replication 일관성 보장 Master의 변경사항이 Slave의 Relay log 에 작성됨을 보장  5.5 이후 Semi-replication  5.7.2 이후 Loss-less replication INSERT INTO Binary log SQL> INSERT INTO 6 OK MySQL INSERT INTO Relay log Master Slave MySQL

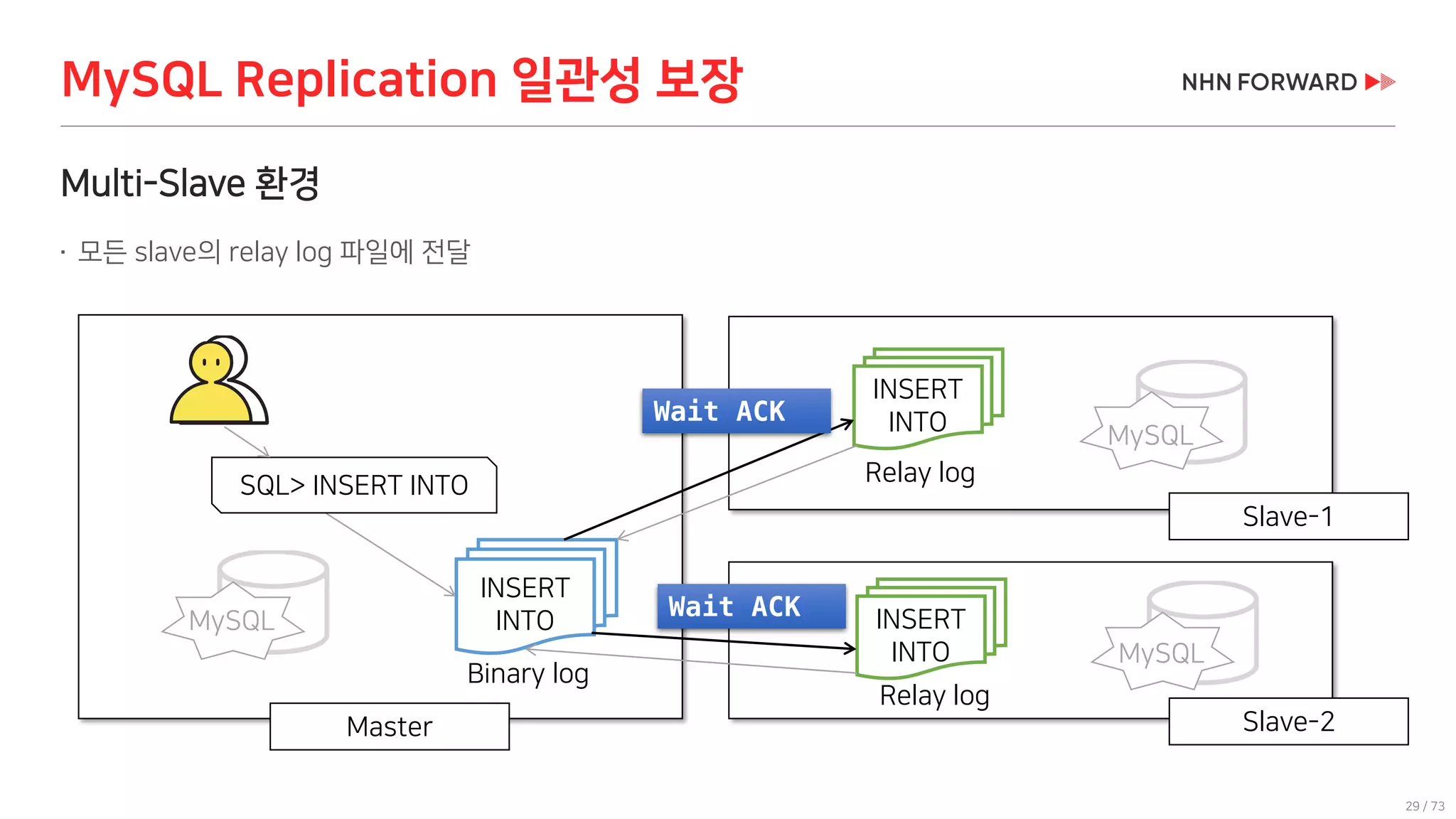

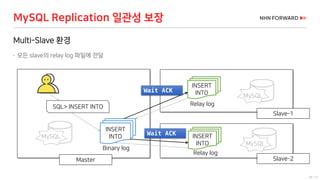

29 / 73 MySQL Replication 일관성 보장 Multi-Slave 환경  모든 slave의 relay log 파일에 전달 INSERT INTO INSERT INTO Binary log Relay log SQL> INSERT INTO Relay log Master Slave-1 INSERT INTO Slave-2 MySQL Wait ACK Wait ACK MySQL MySQL

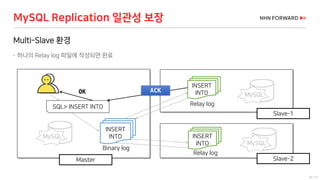

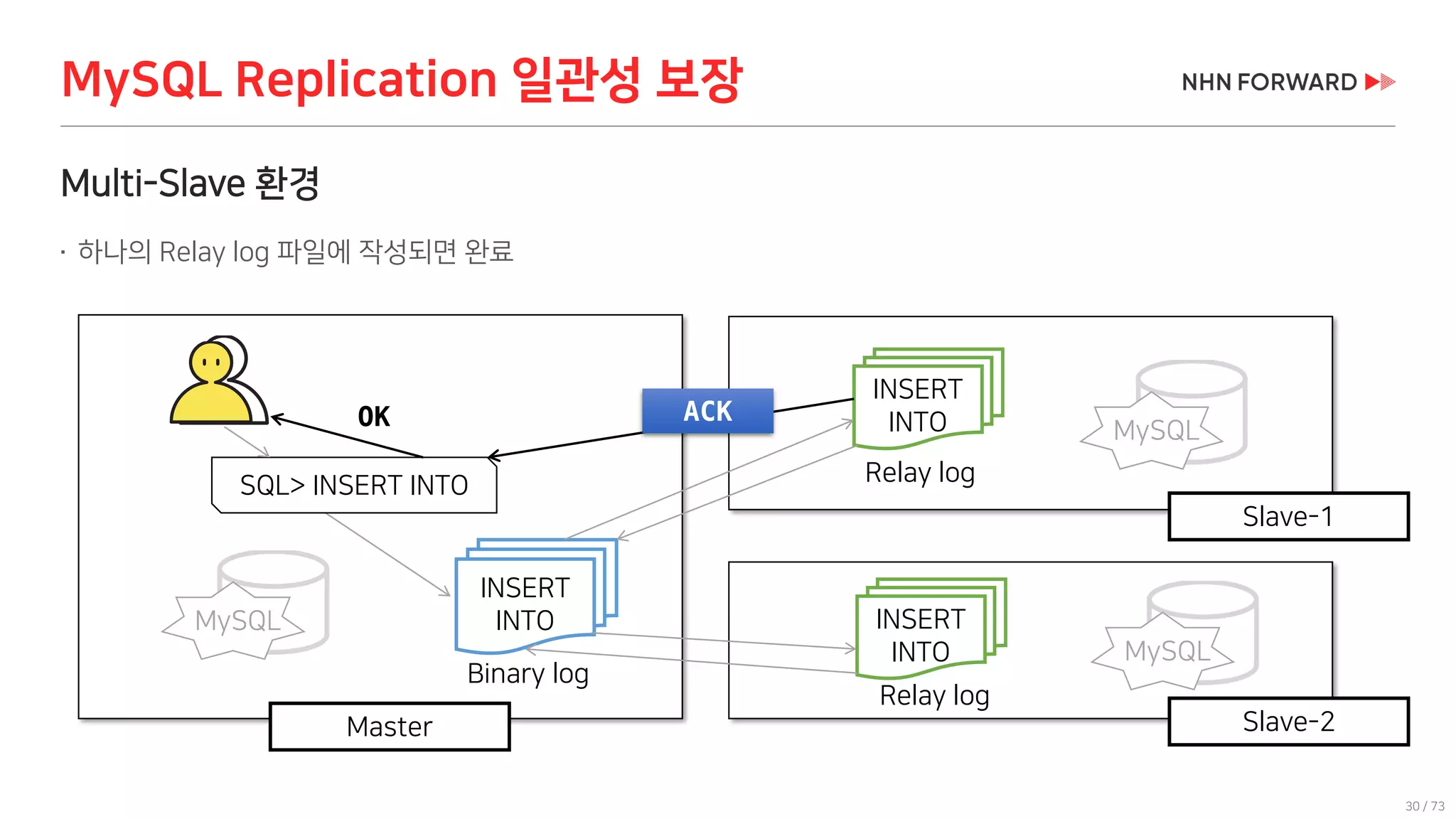

30 / 73 MySQL Replication 일관성 보장 Multi-Slave 환경  하나의 Relay log 파일에 작성되면 완료 INSERT INTO INSERT INTO Binary log Relay log SQL> INSERT INTO OK Relay log Master Slave-1 INSERT INTO Slave-2 MySQL MySQL MySQL ACK

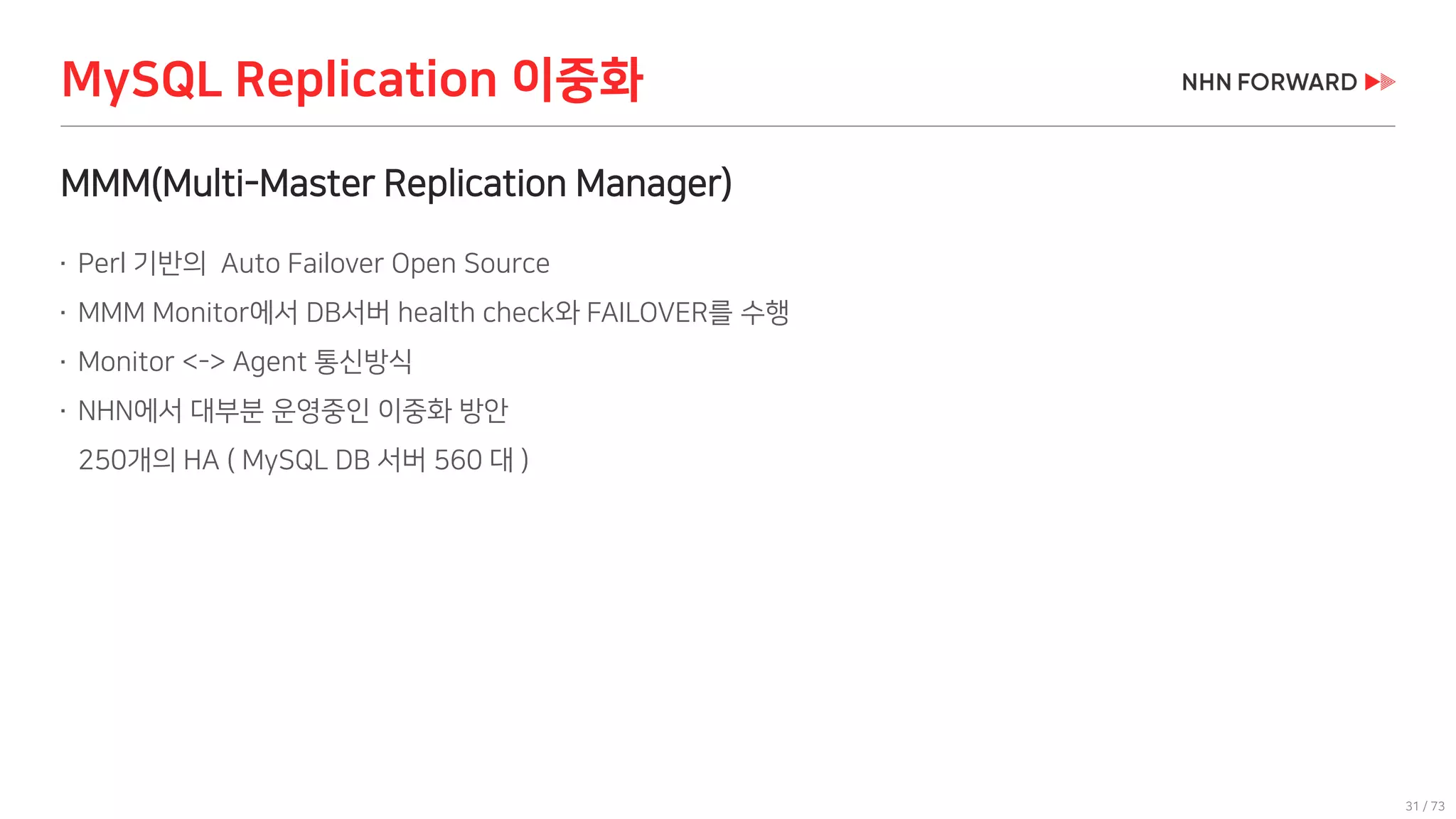

31 / 73 MMM(Multi-Master Replication Manager)  Perl 기반의 Auto Failover Open Source  MMM Monitor에서 DB서버 health check와 FAILOVER를 수행  Monitor <-> Agent 통신방식  NHN에서 대부분 운영중인 이중화 방안 250개의 HA ( MySQL DB 서버 560 대 ) MySQL Replication 이중화

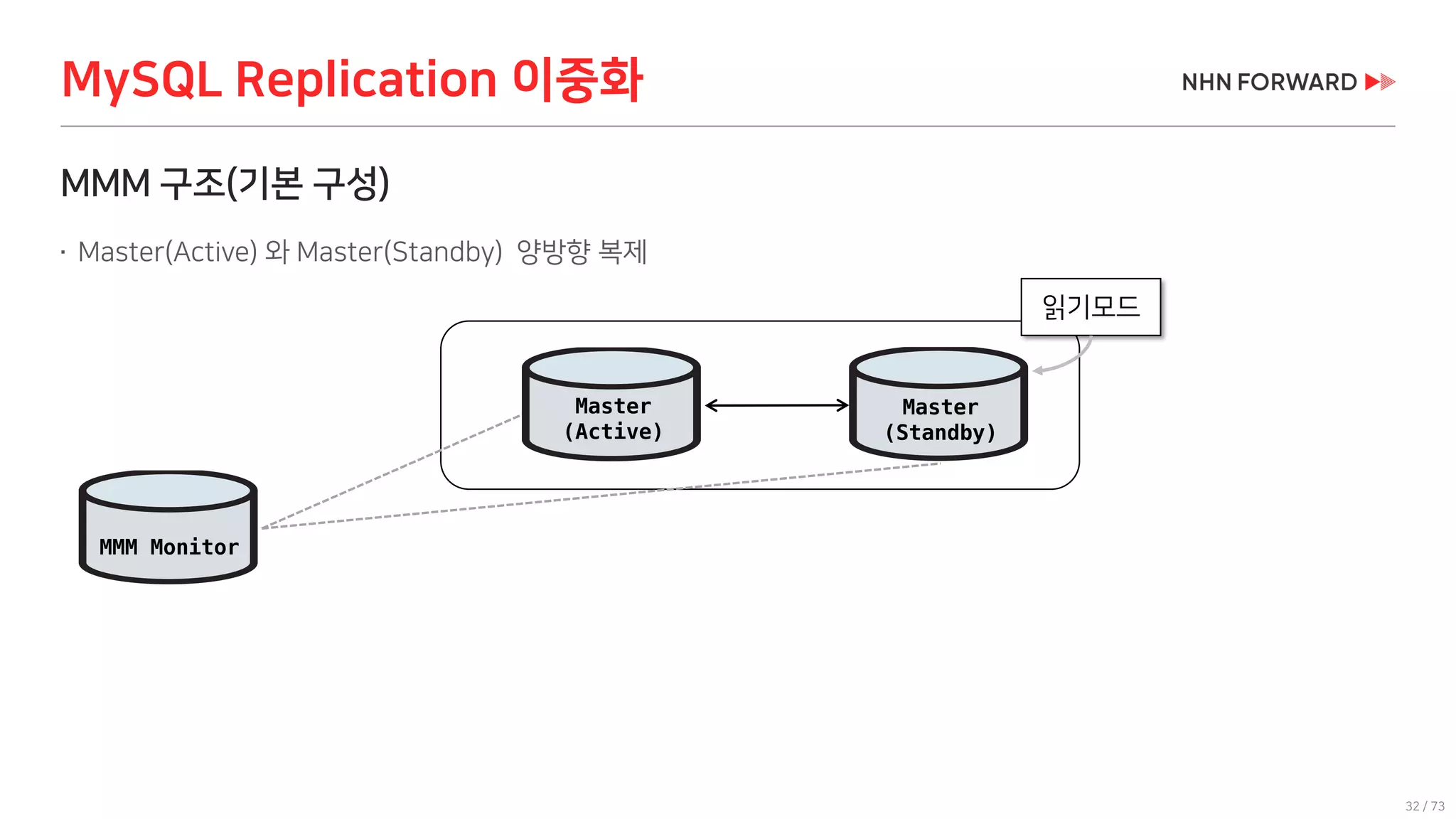

32 / 73 MMM 구조(기본 구성)  Master(Active) 와 Master(Standby) 양방향 복제 MySQL Replication 이중화 Master (Active) Master (Standby) 읽기모드 MMM Monitor

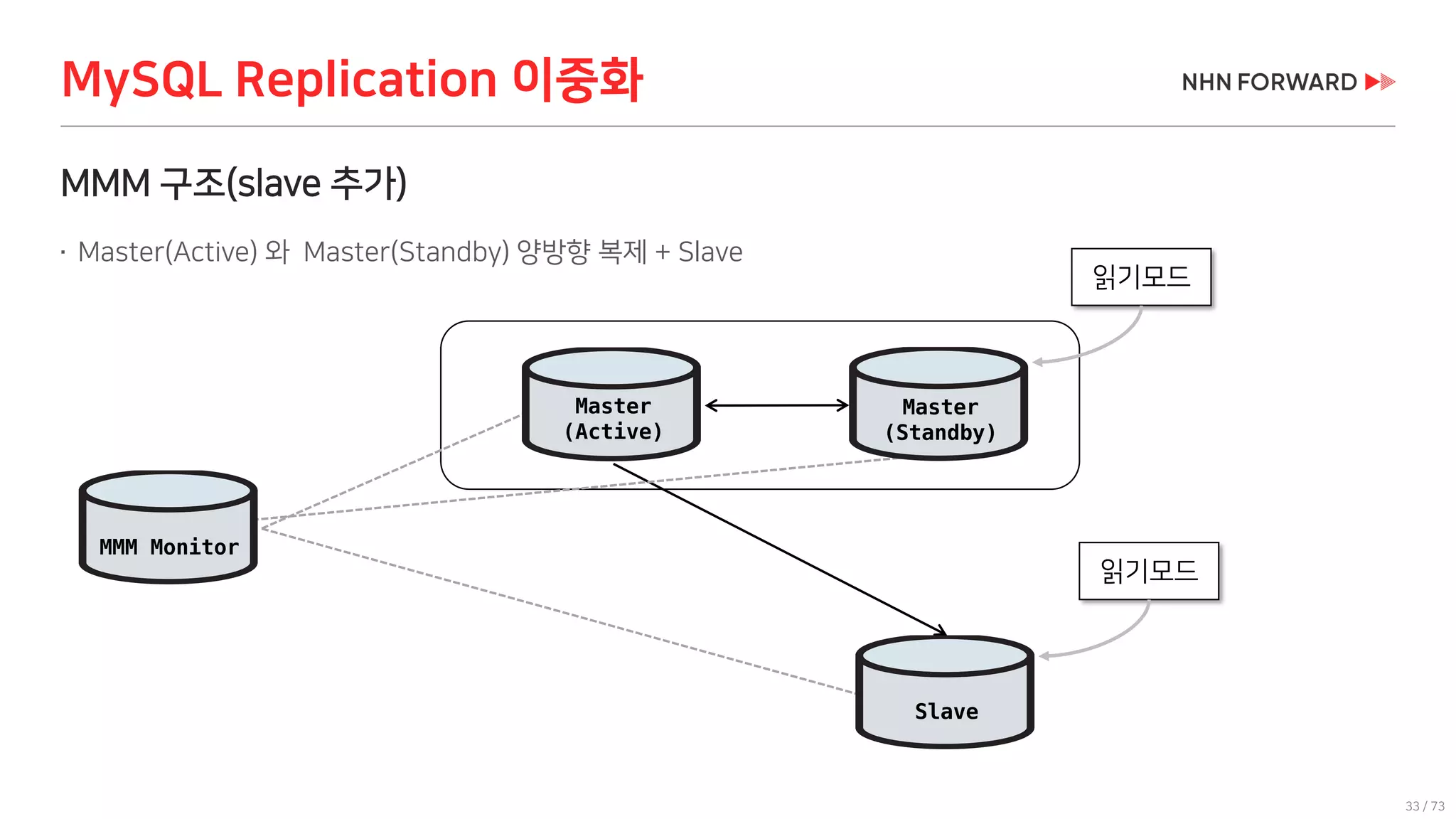

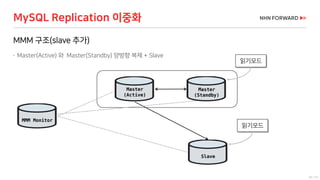

33 / 73 MMM 구조(slave 추가)  Master(Active) 와 Master(Standby) 양방향 복제 + Slave MySQL Replication 이중화 Slave MMM Monitor 읽기모드 읽기모드 Master (Active) Master (Standby)

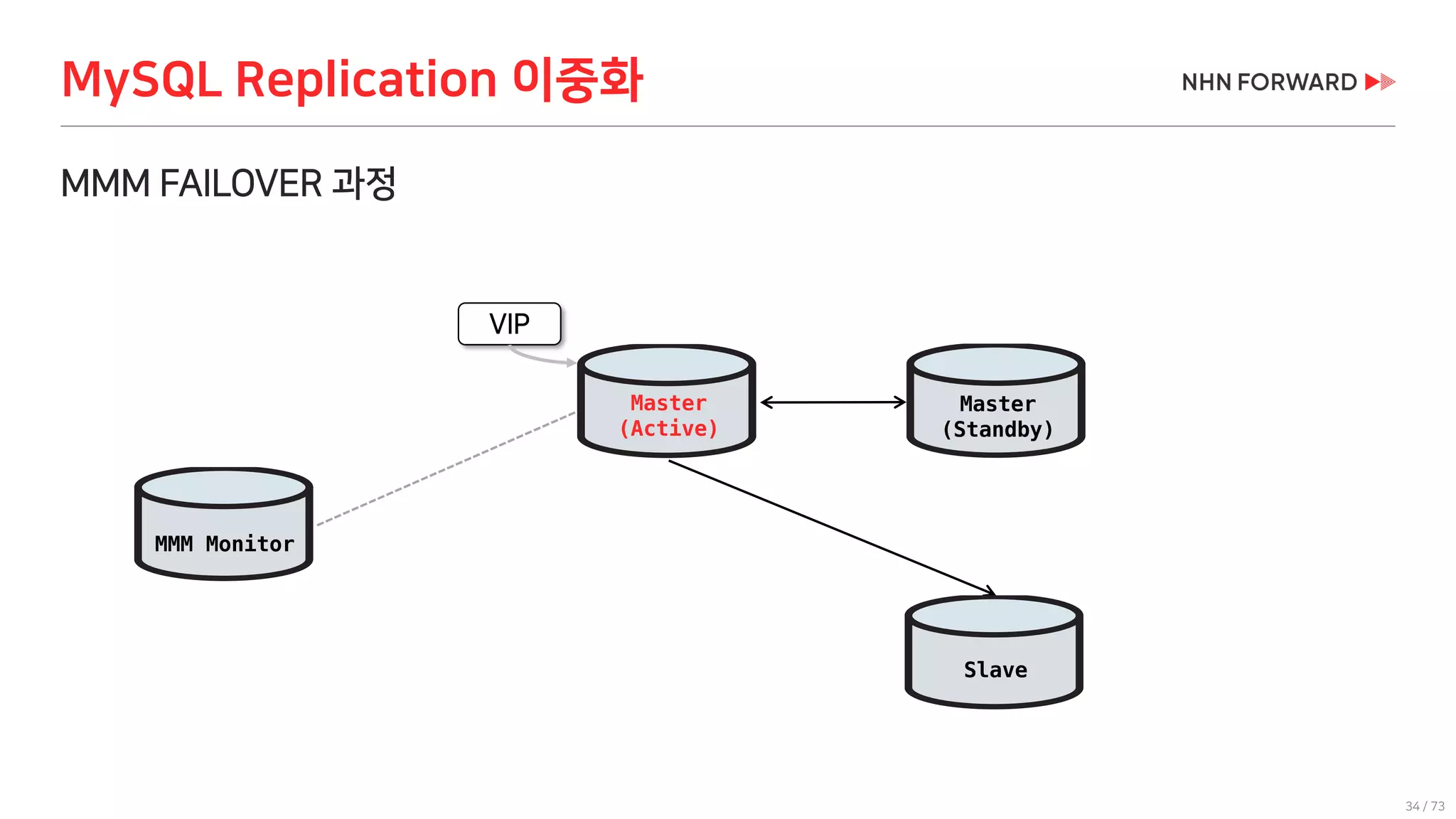

34 / 73 MMM FAILOVER 과정 MySQL Replication 이중화 Slave MMM Monitor Master (Active) VIP Master (Standby)

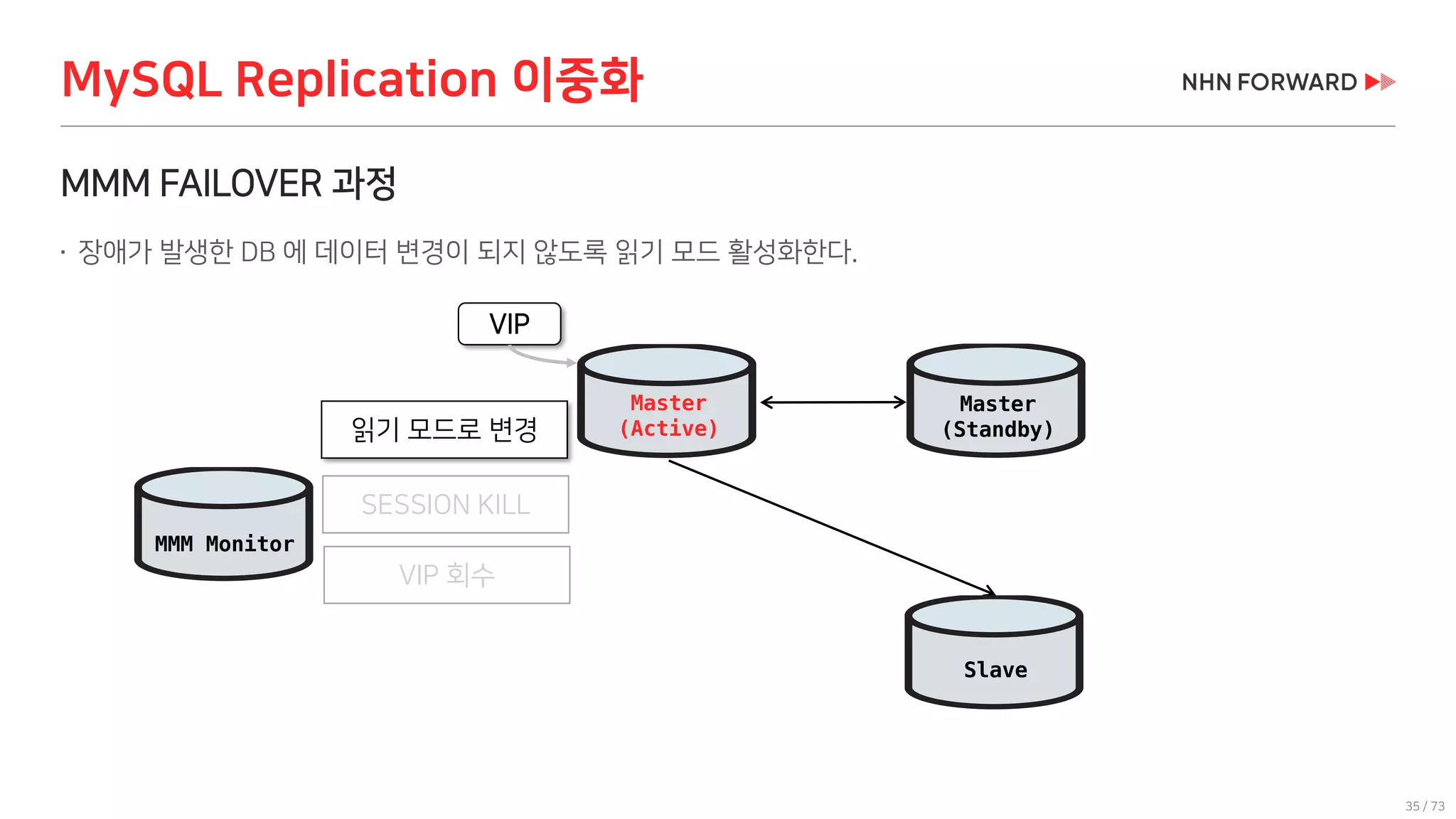

35 / 73 MMM FAILOVER 과정  장애가 발생한 DB 에 데이터 변경이 되지 않도록 읽기 모드 활성화한다. MySQL Replication 이중화 Slave MMM Monitor Master (Active) Master (Standby) VIP 읽기 모드로 변경 SESSION KILL VIP 회수

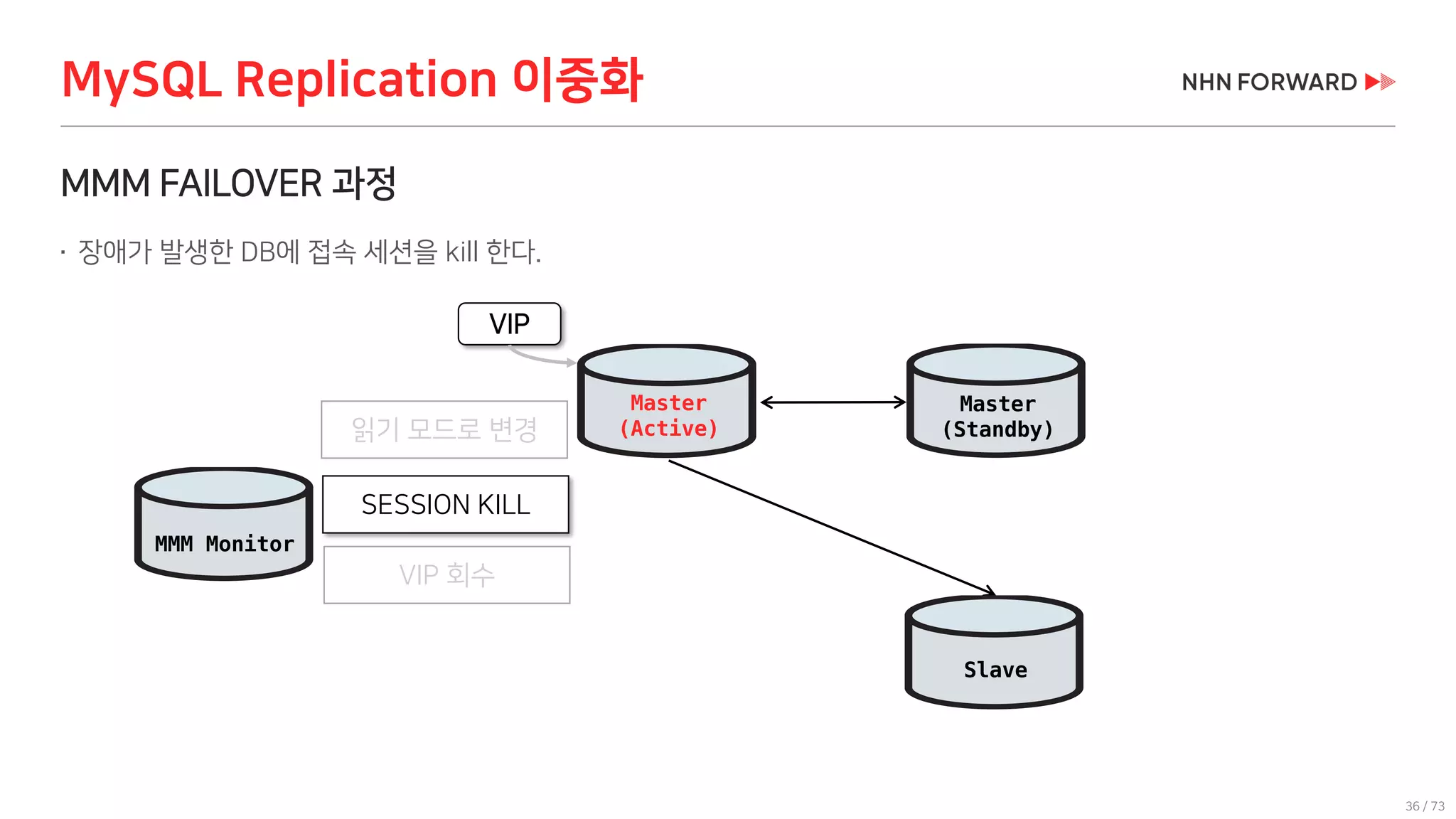

36 / 73 MMM FAILOVER 과정  장애가 발생한 DB에 접속 세션을 kill 한다. MySQL Replication 이중화 Slave MMM Monitor Master (Active) VIP 읽기 모드로 변경 SESSION KILL Master (Standby) VIP 회수

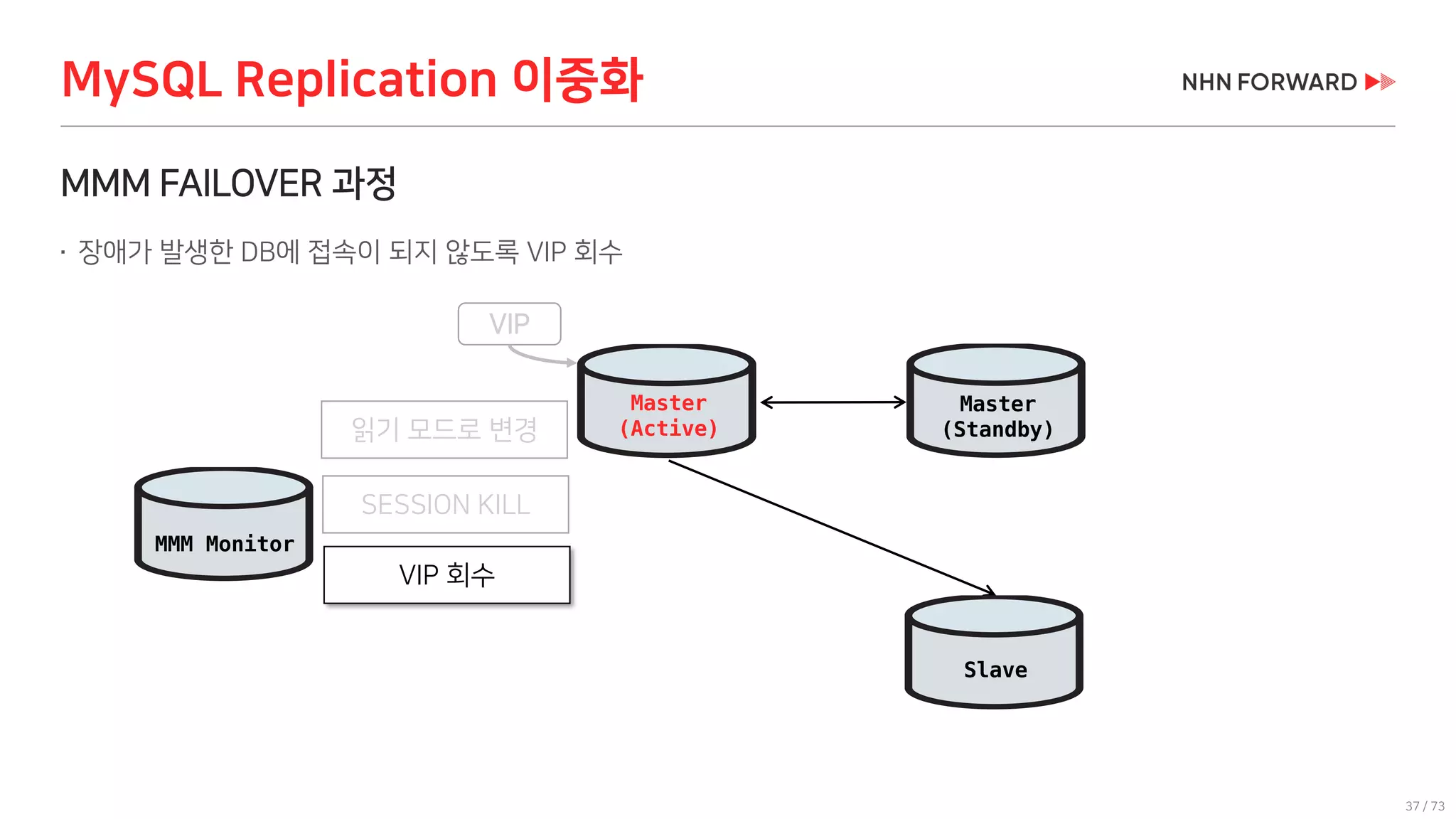

37 / 73 MMM FAILOVER 과정  장애가 발생한 DB에 접속이 되지 않도록 VIP 회수 MySQL Replication 이중화 Slave MMM Monitor Master (Active) VIP 읽기 모드로 변경 SESSION KILL VIP 회수 Master (Standby)

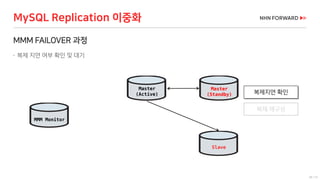

38 / 73 MMM FAILOVER 과정  복제 지연 여부 확인 및 대기 MySQL Replication 이중화 MMM Monitor Master (Active) 복제지연 확인 Slave Master (Standby) 복제 재구성

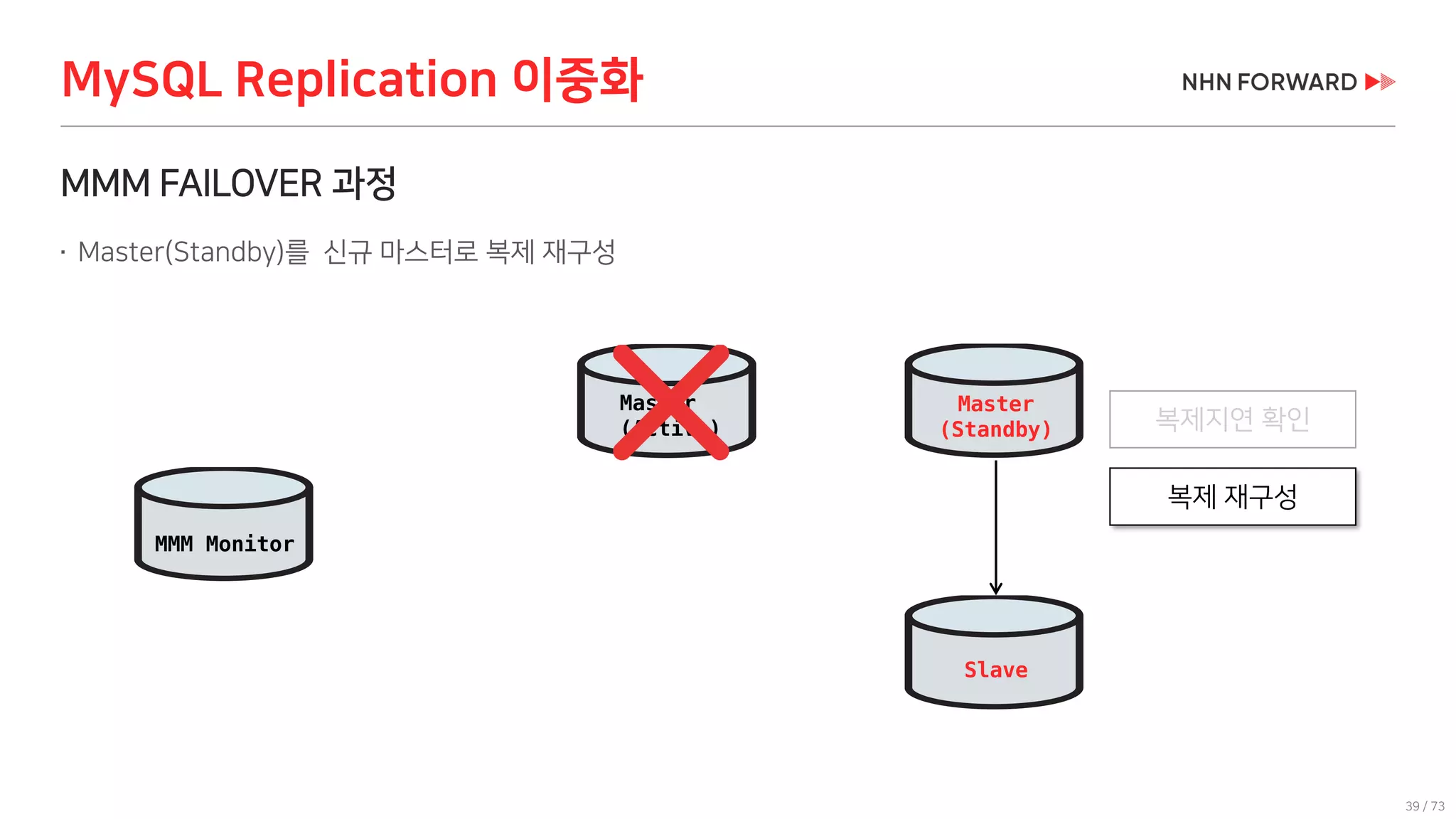

39 / 73 MMM FAILOVER 과정  Master(Standby)를 신규 마스터로 복제 재구성 MySQL Replication 이중화 MMM Monitor Master (Active) Master (Standby) 복제 재구성 Slave 복제지연 확인

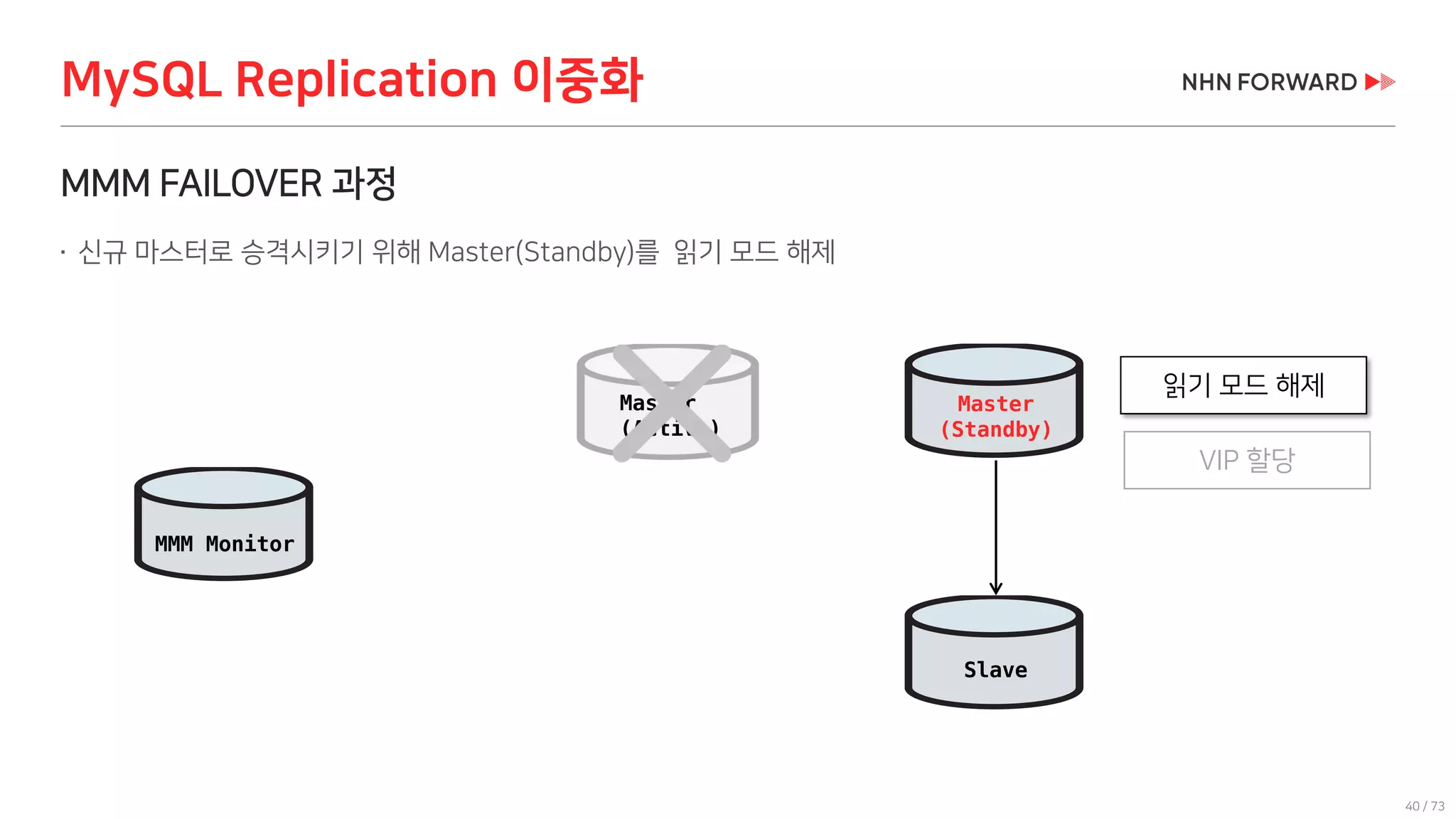

40 / 73 MMM FAILOVER 과정  신규 마스터로 승격시키기 위해 Master(Standby)를 읽기 모드 해제 MySQL Replication 이중화 MMM Monitor 읽기 모드 해제 Slave Master (Active) Master (Standby) VIP 할당

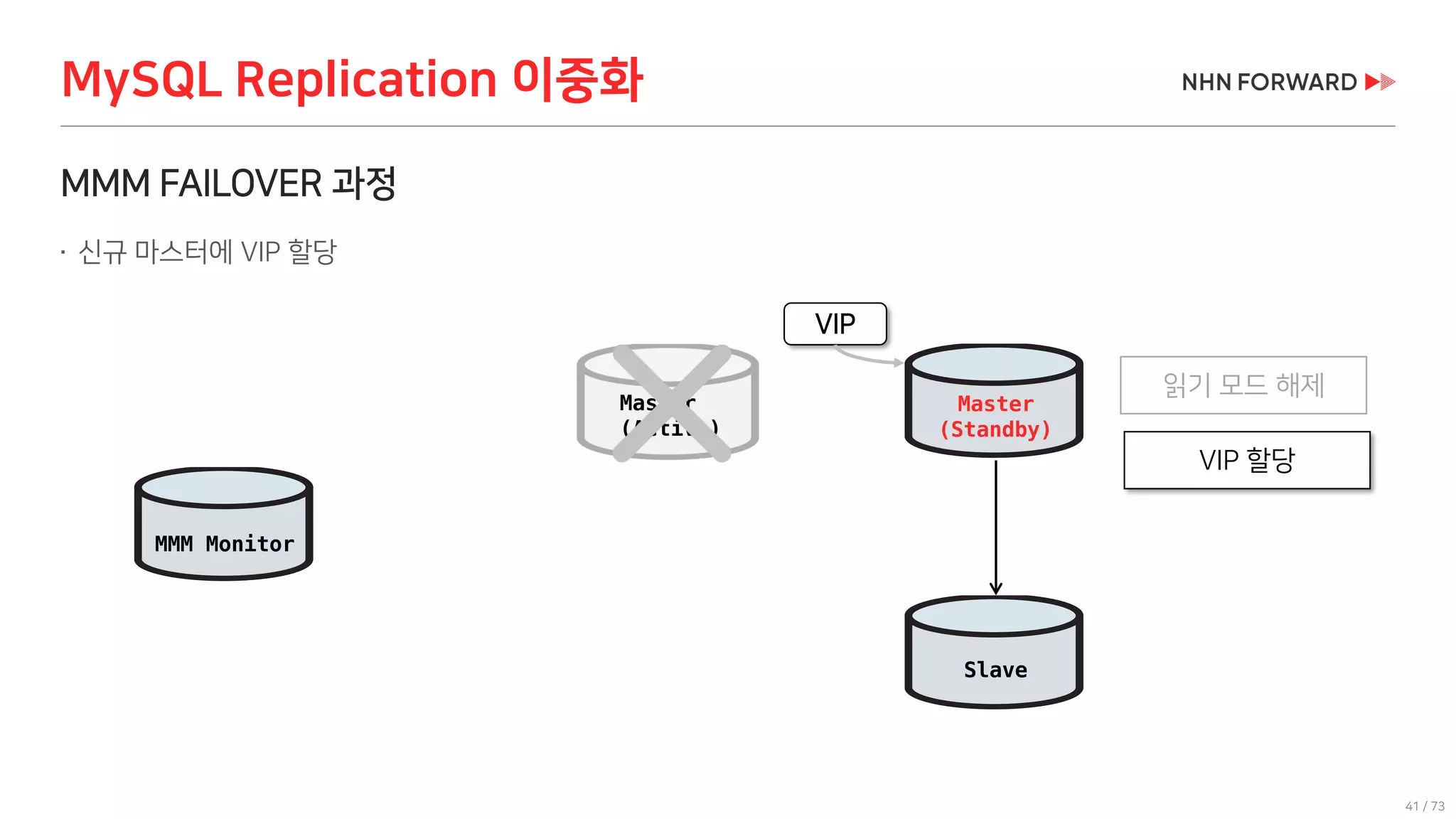

41 / 73 MMM FAILOVER 과정  신규 마스터에 VIP 할당 MySQL Replication 이중화 MMM Monitor VIP Slave Master (Active) 읽기 모드 해제 VIP 할당 Master (Standby)

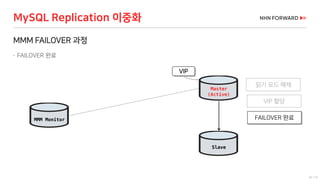

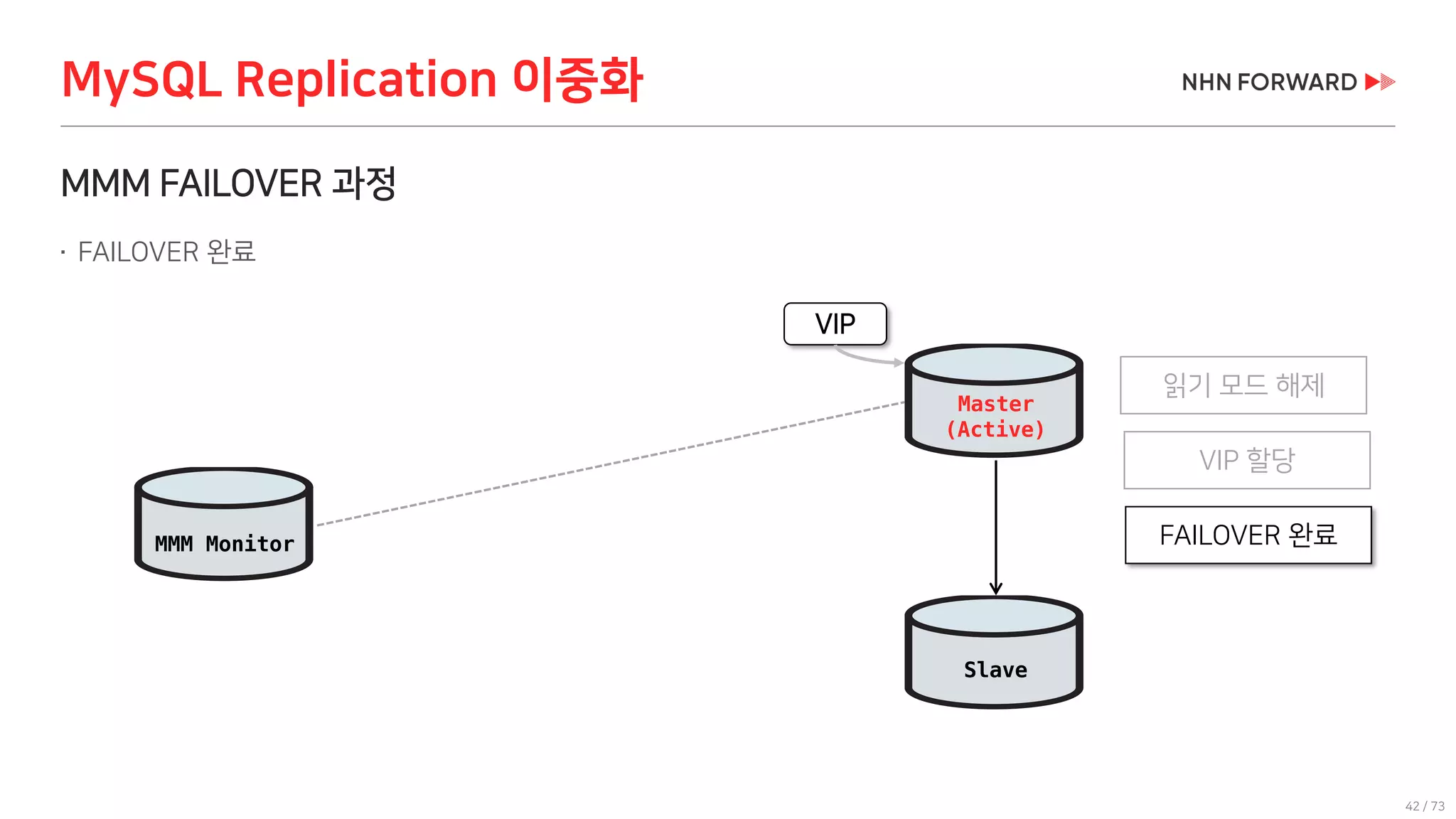

42 / 73 MMM FAILOVER 과정  FAILOVER 완료 MySQL Replication 이중화 MMM Monitor VIP Slave 읽기 모드 해제 VIP 할당 FAILOVER 완료 Master (Active)

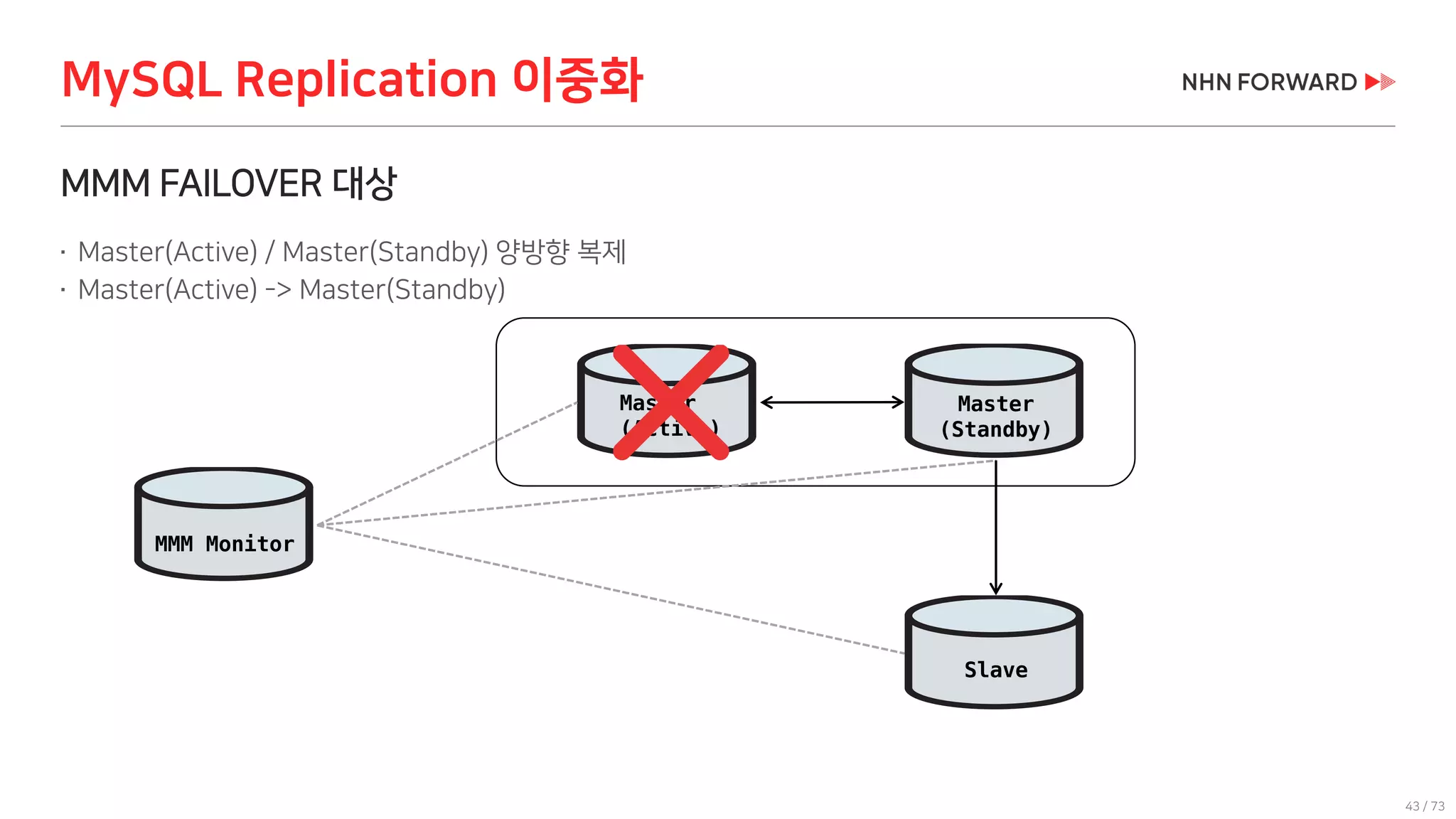

43 / 73 MMM FAILOVER 대상  Master(Active) / Master(Standby) 양방향 복제  Master(Active) -> Master(Standby) MySQL Replication 이중화 Master (Active) Master (Standby) MMM Monitor Slave

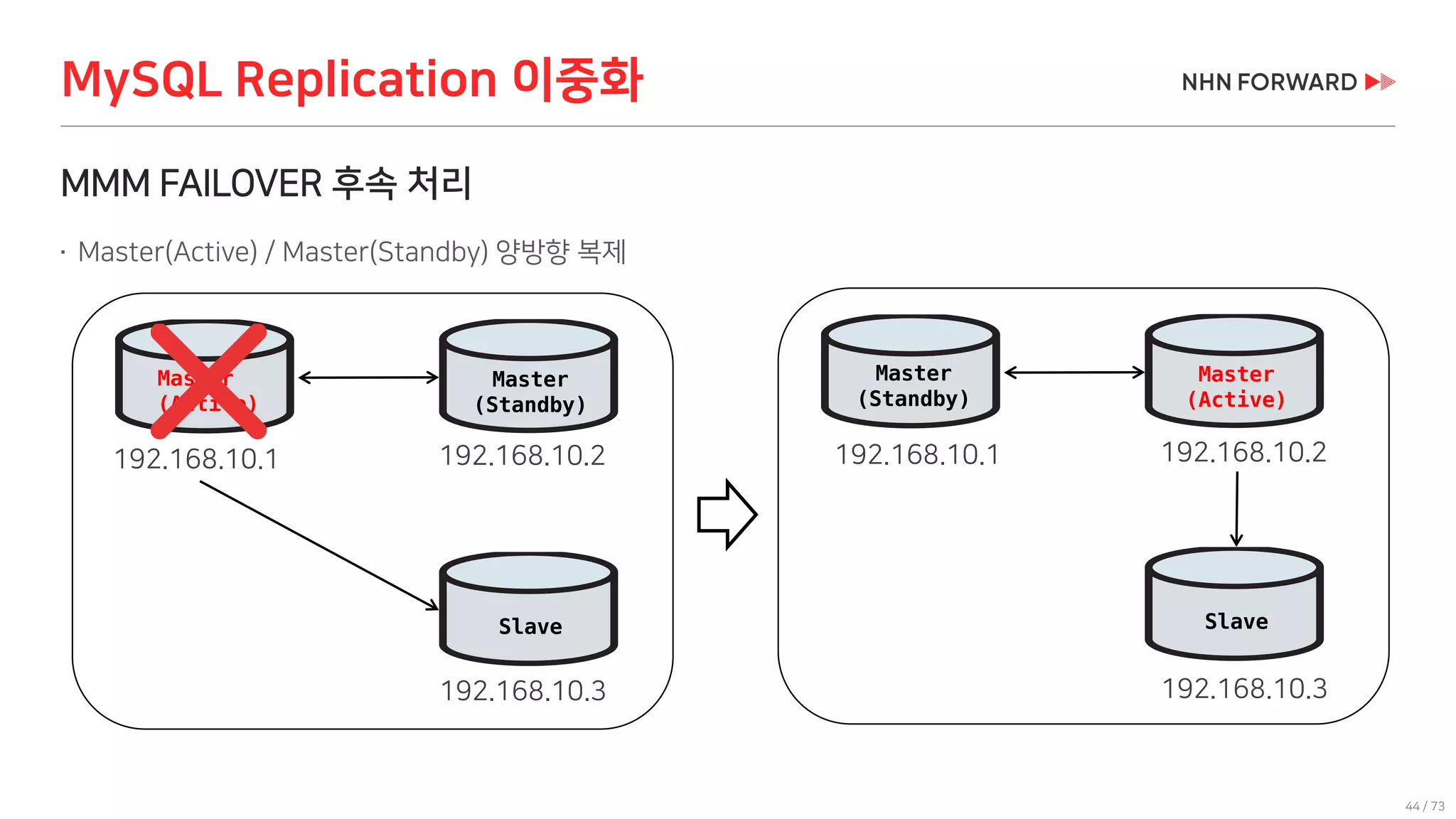

44 / 73 MMM FAILOVER 후속 처리  Master(Active) / Master(Standby) 양방향 복제 MySQL Replication 이중화 Master (Active) Master (Standby) Slave 192.168.10.1 192.168.10.2 192.168.10.3 Master (Standby) Master (Active) Slave 192.168.10.1 192.168.10.2 192.168.10.3

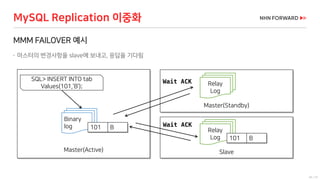

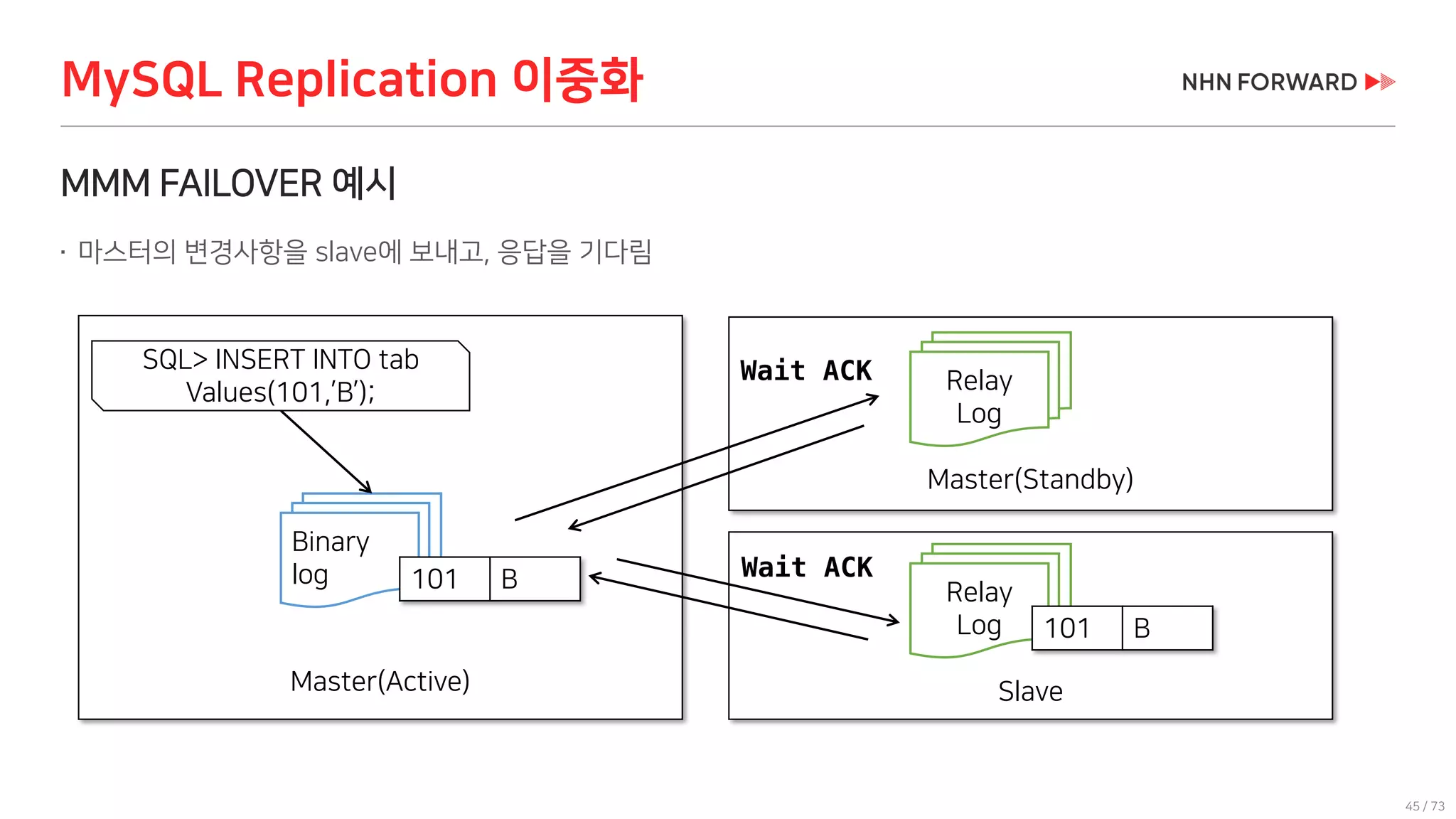

45 / 73 MMM FAILOVER 예시  마스터의 변경사항을 slave에 보내고, 응답을 기다림 MySQL Replication 이중화 SlaveMaster(Active) Binary log Relay Log Master(Standby) Relay Log SQL> INSERT INTO tab Values(101,’B’); 101 B Wait ACK Wait ACK 101 B

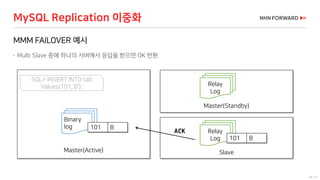

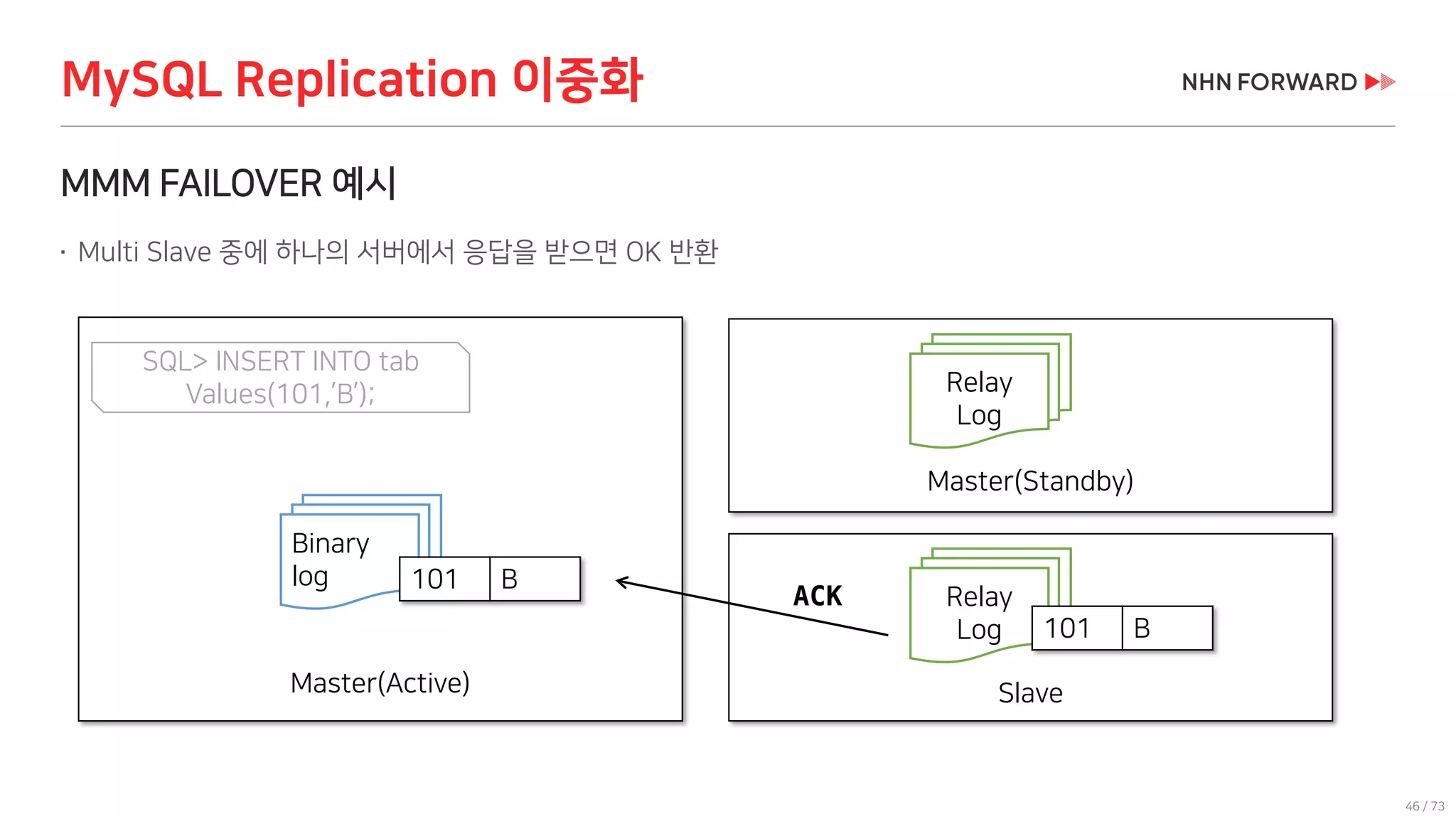

46 / 73 MMM FAILOVER 예시  Multi Slave 중에 하나의 서버에서 응답을 받으면 OK 반환 MySQL Replication 이중화 SlaveMaster(Active) Binary log Relay Log Master(Standby) Relay Log ACK SQL> INSERT INTO tab Values(101,’B’); 101 B 101 B

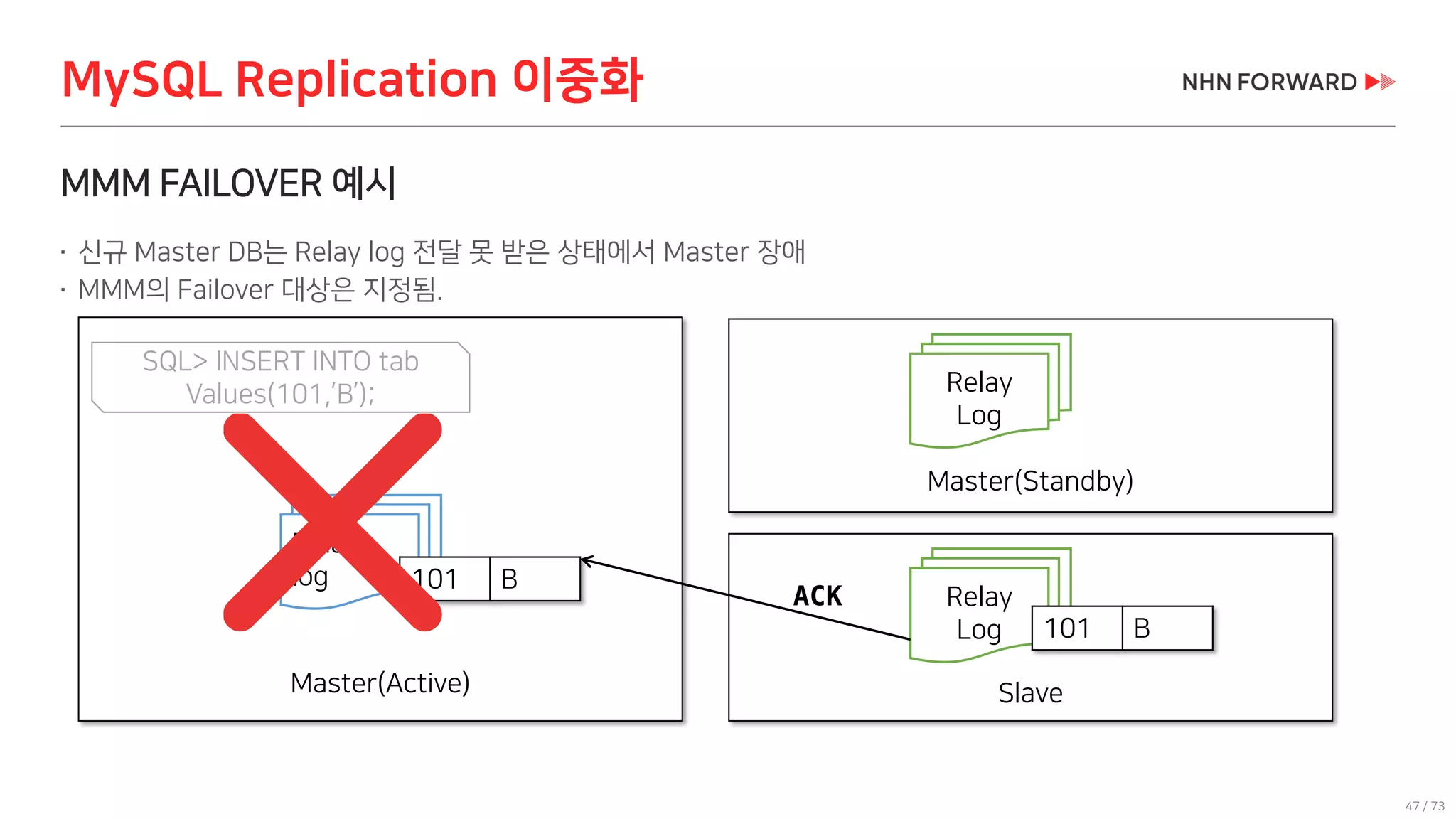

47 / 73 MMM FAILOVER 예시  신규 Master DB는 Relay log 전달 못 받은 상태에서 Master 장애  MMM의 Failover 대상은 지정됨. MySQL Replication 이중화 SlaveMaster(Active) Binary log Relay Log Master(Standby) Relay Log ACK 101 B 101 B SQL> INSERT INTO tab Values(101,’B’);

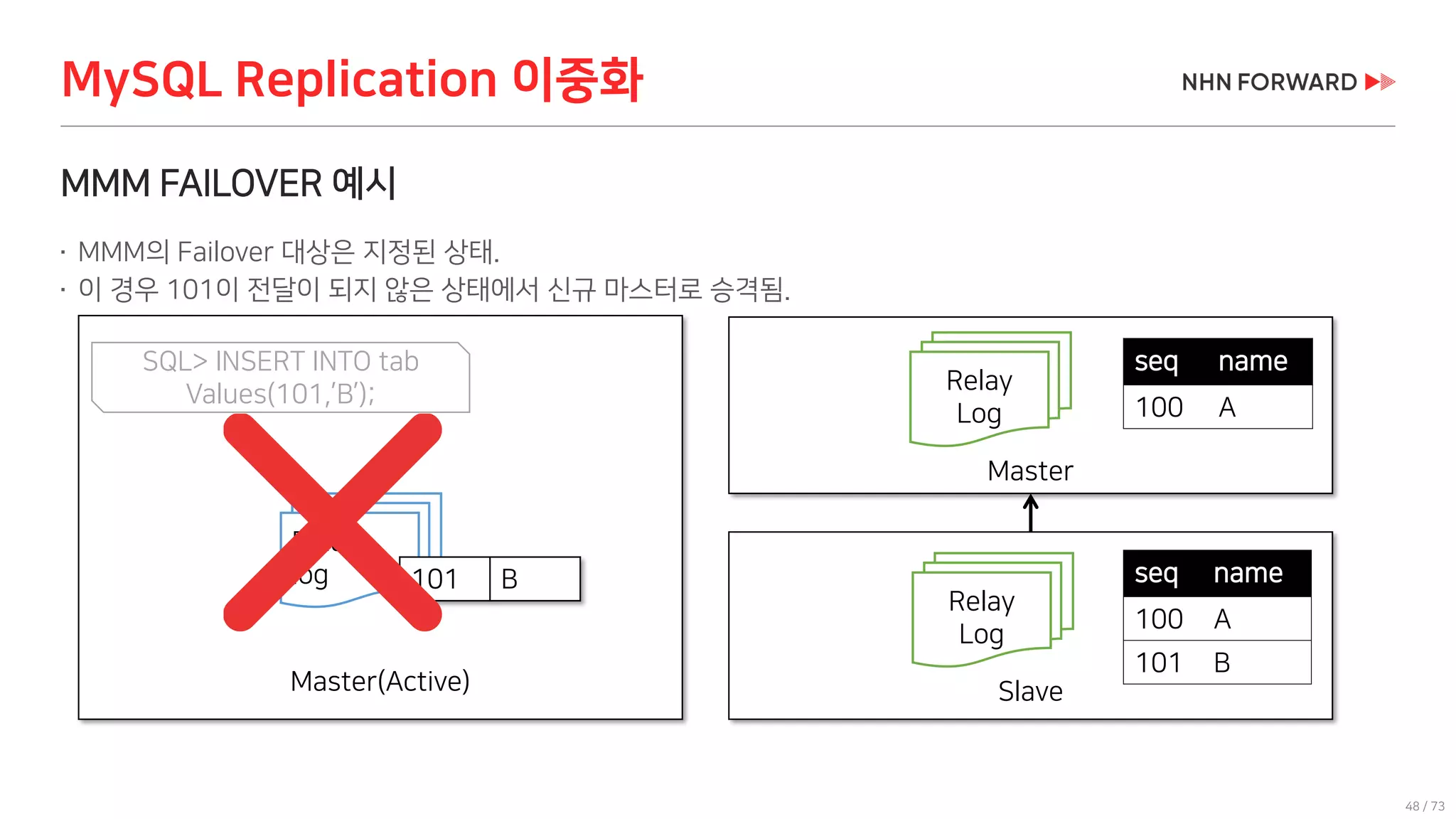

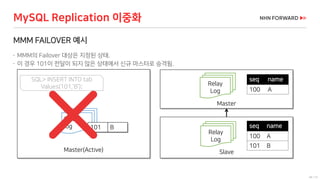

48 / 73 MMM FAILOVER 예시  MMM의 Failover 대상은 지정된 상태.  이 경우 101이 전달이 되지 않은 상태에서 신규 마스터로 승격됨. MySQL Replication 이중화 SlaveMaster(Active) Binary log Relay Log Master Relay Log seq name 100 A 101 B seq name 100 A 101 B SQL> INSERT INTO tab Values(101,’B’);

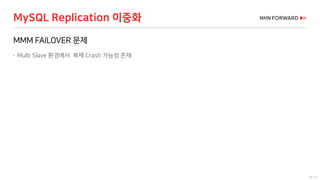

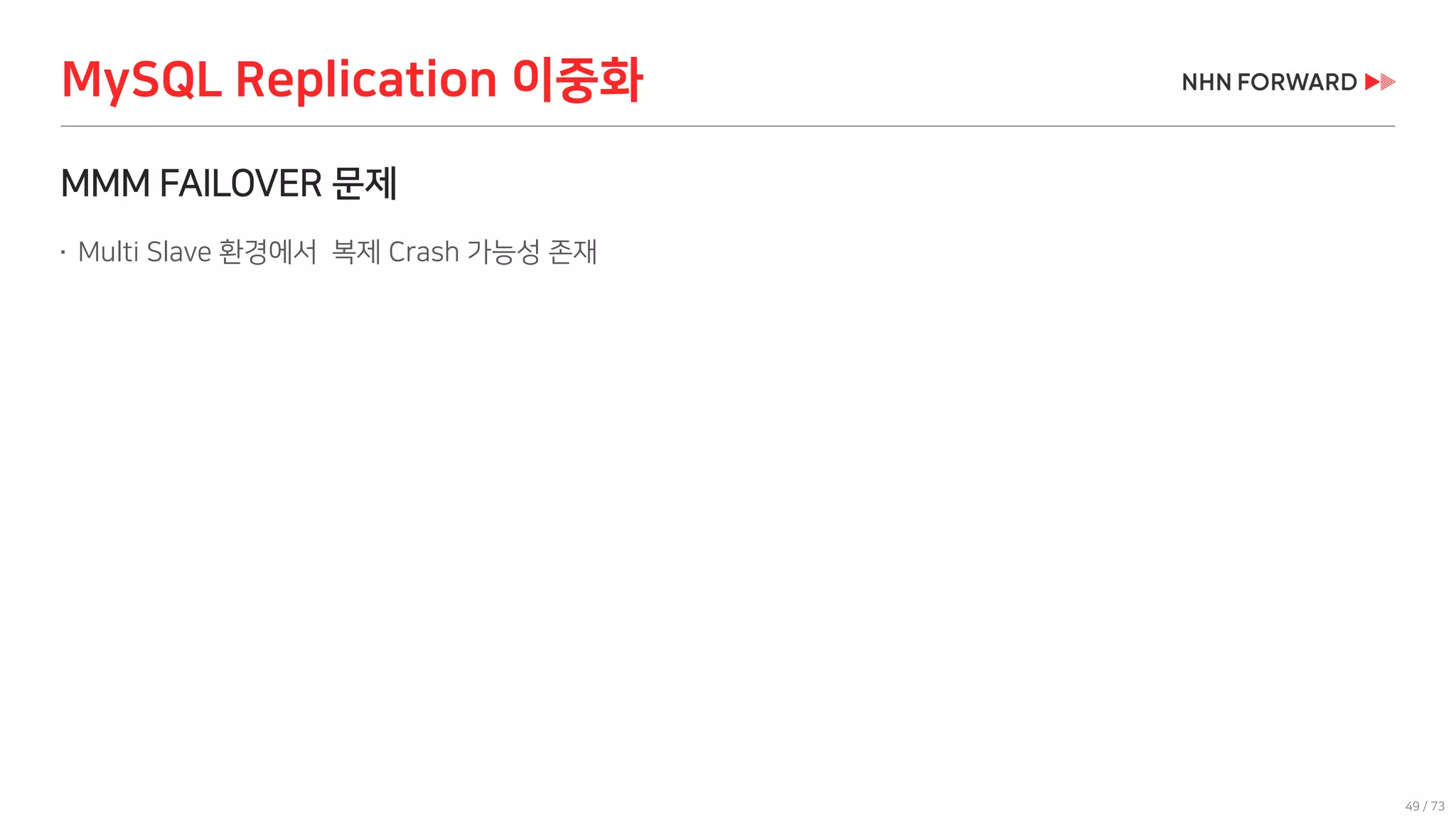

49 / 73 MMM FAILOVER 문제  Multi Slave 환경에서 복제 Crash 가능성 존재 MySQL Replication 이중화

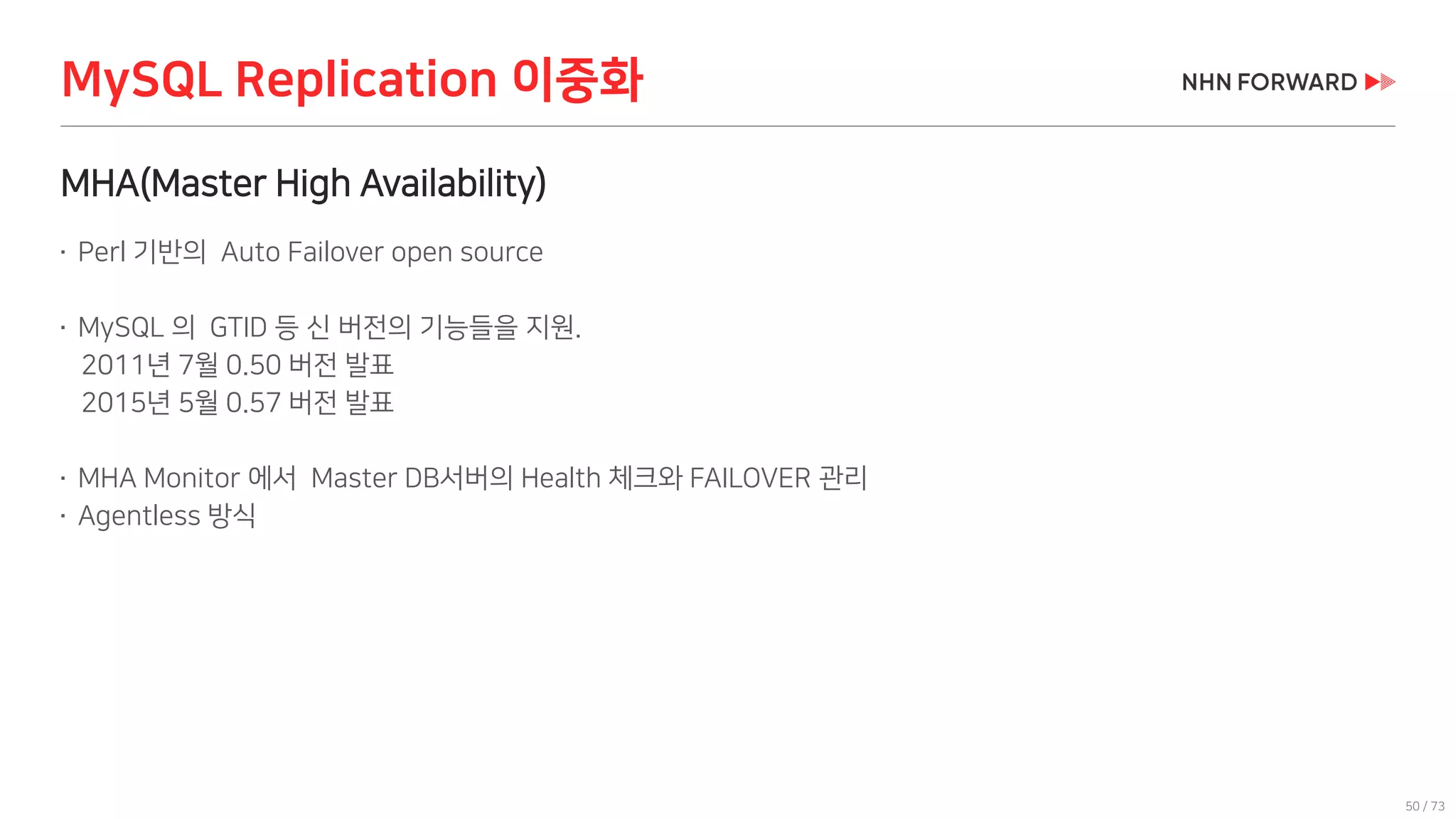

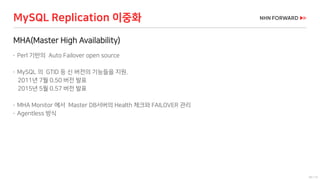

50 / 73 MHA(Master High Availability)  Perl 기반의 Auto Failover open source  MySQL 의 GTID 등 신 버전의 기능들을 지원. 2011년 7월 0.50 버전 발표 2015년 5월 0.57 버전 발표  MHA Monitor 에서 Master DB서버의 Health 체크와 FAILOVER 관리  Agentless 방식 MySQL Replication 이중화

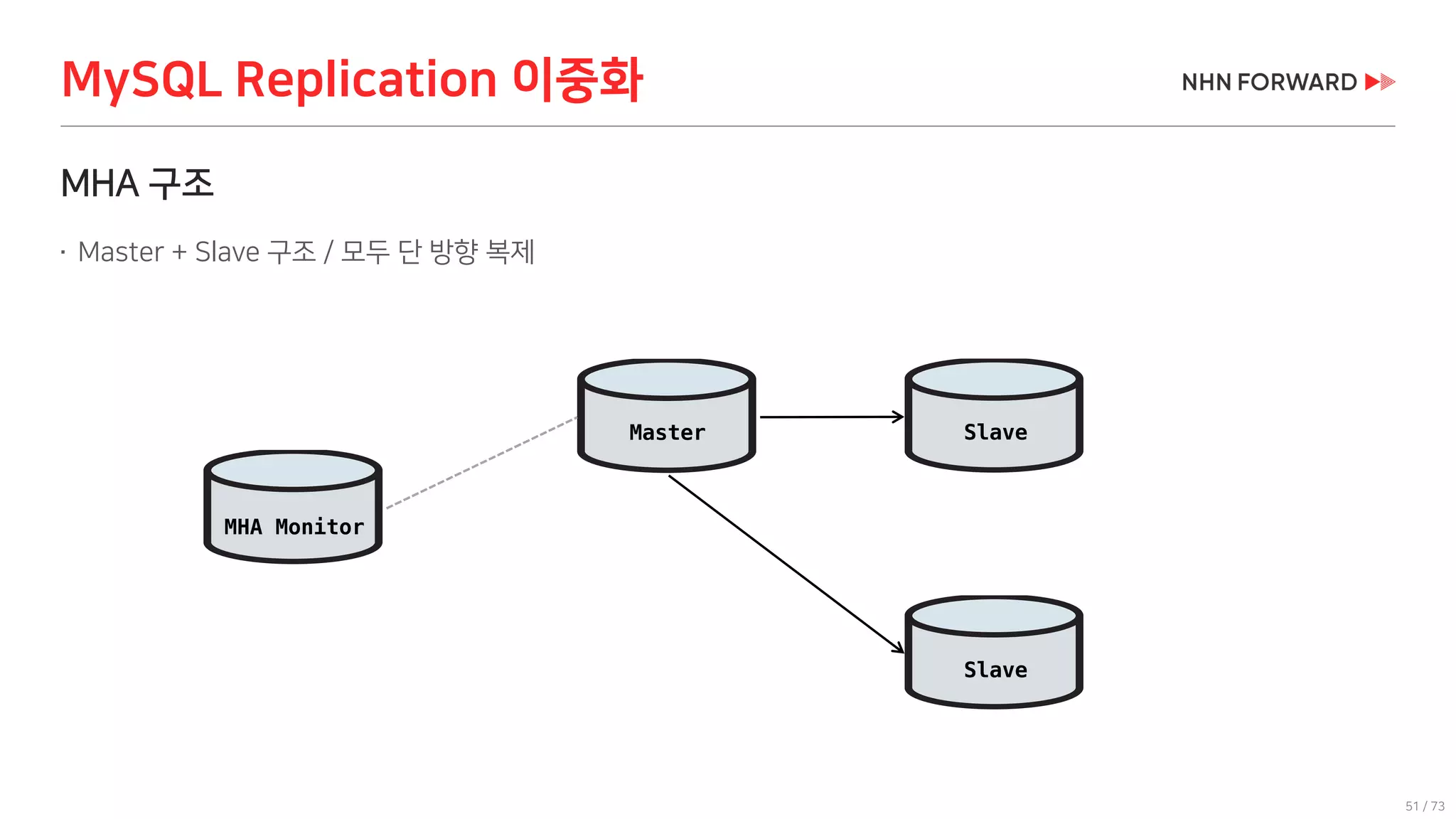

51 / 73 MHA 구조  Master + Slave 구조 / 모두 단 방향 복제 MySQL Replication 이중화 Master MHA Monitor Slave Slave

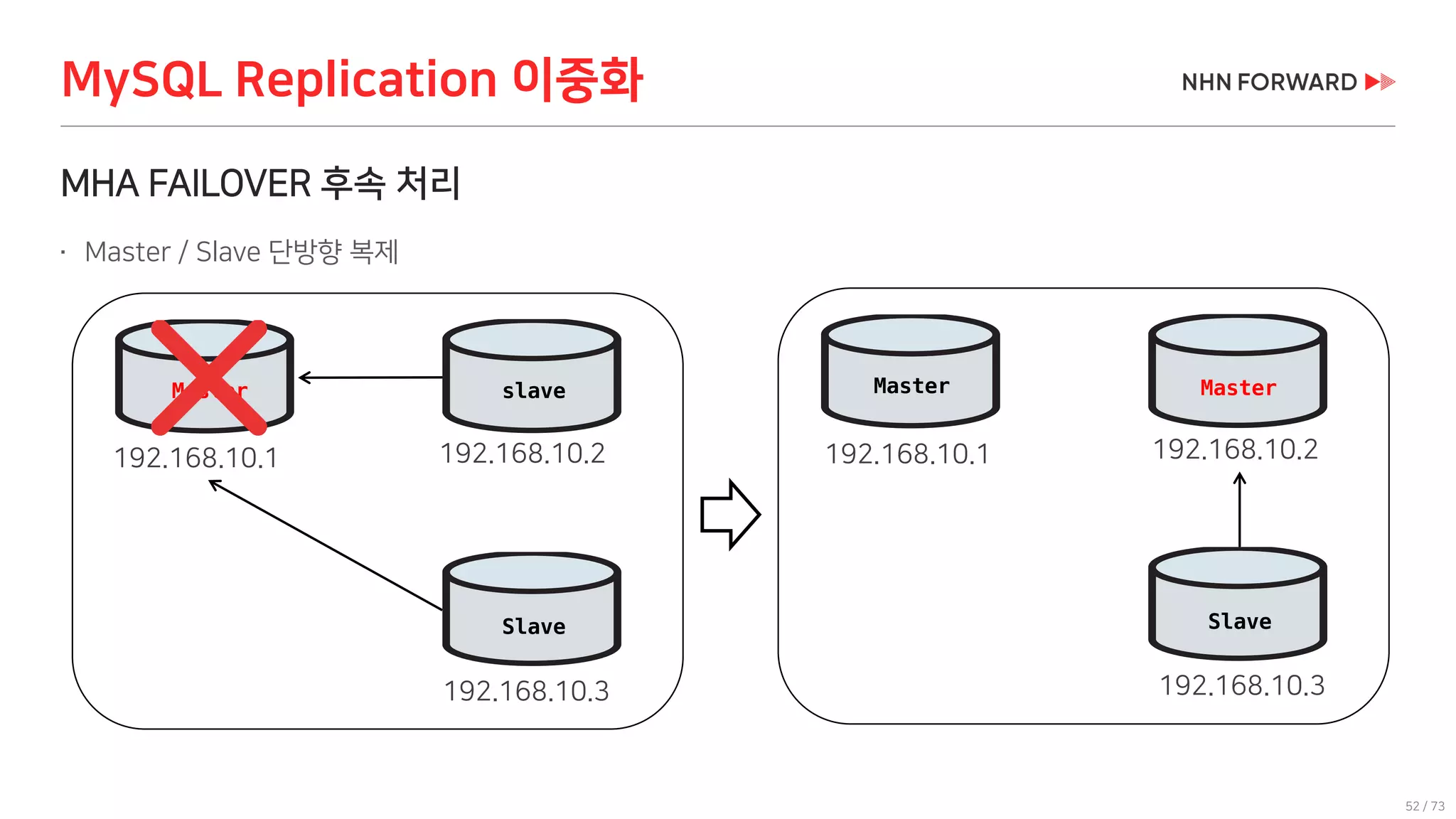

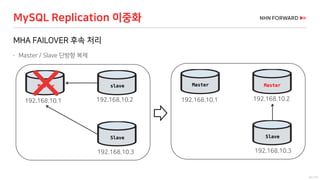

52 / 73 MHA FAILOVER 후속 처리  Master / Slave 단방향 복제 MySQL Replication 이중화 Master slave Slave 192.168.10.1 192.168.10.2 192.168.10.3 Master Master Slave 192.168.10.1 192.168.10.2 192.168.10.3

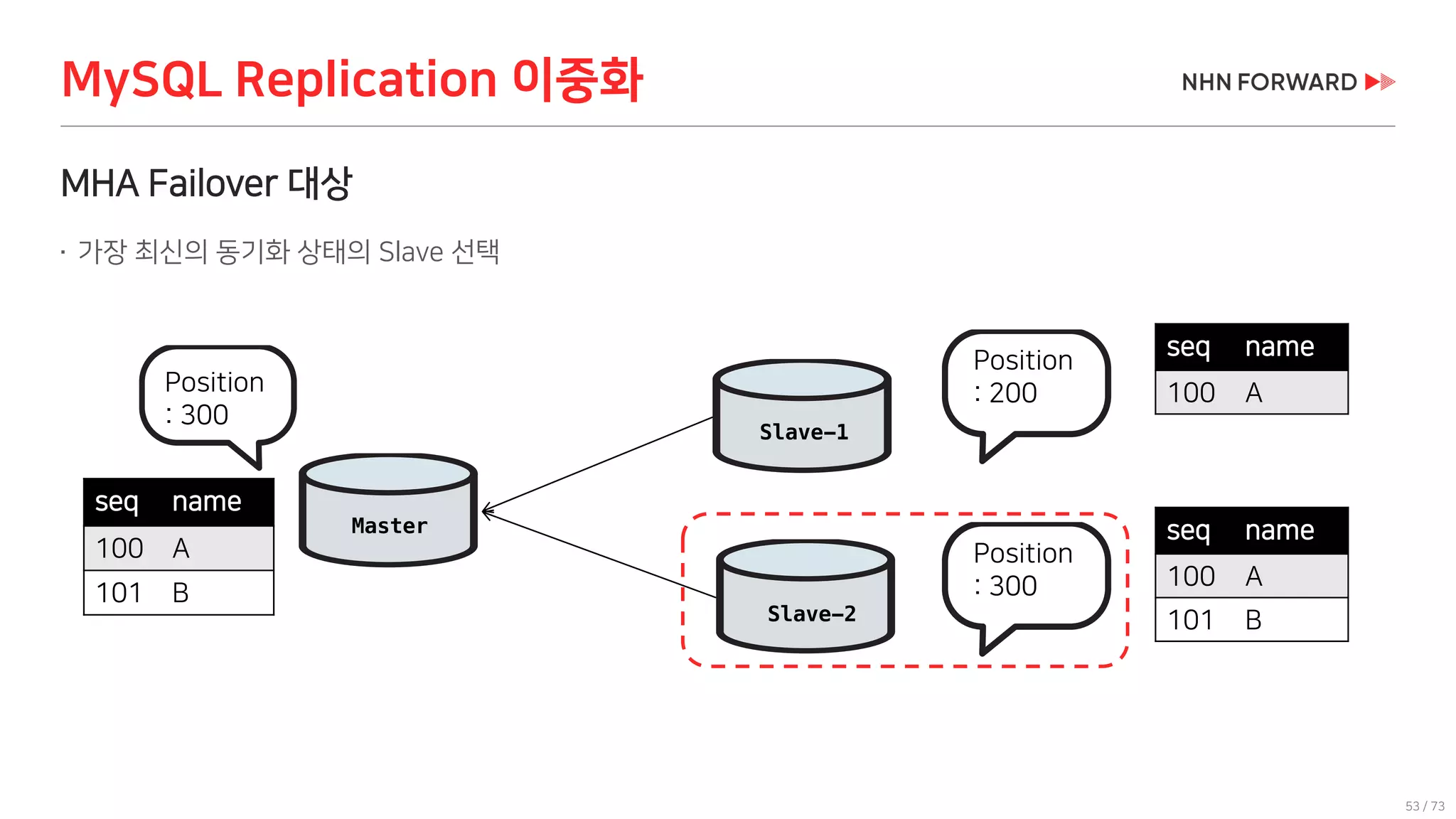

53 / 73 MySQL Replication 이중화 MHA Failover 대상  가장 최신의 동기화 상태의 Slave 선택 Master Position : 300 Position : 200 Position : 300 Slave-1 Slave-2 seq name 100 A 101 B seq name 100 A 101 B seq name 100 A

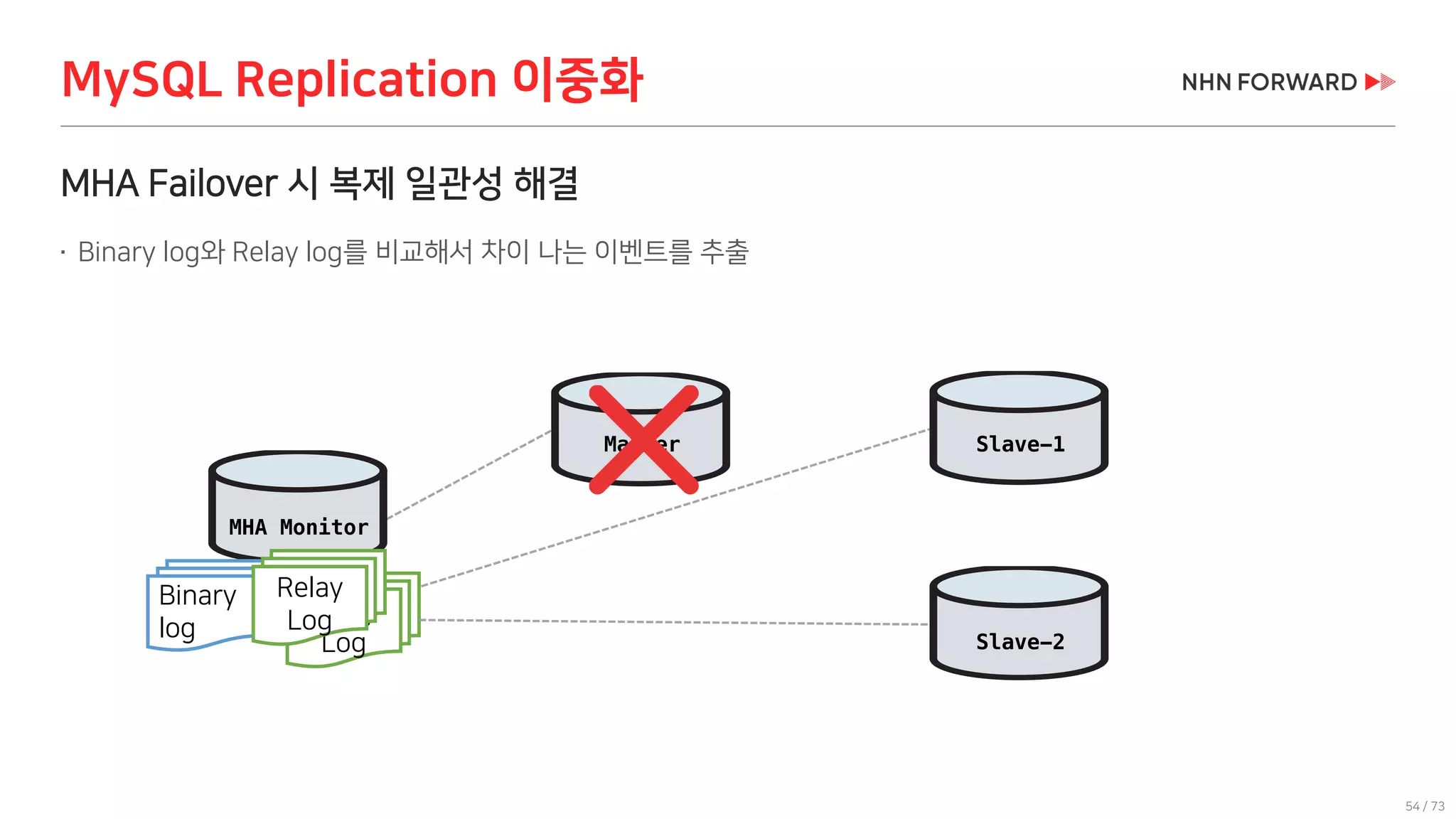

54 / 73 MySQL Replication 이중화 MHA Failover 시 복제 일관성 해결  Binary log와 Relay log를 비교해서 차이 나는 이벤트를 추출 Master Slave-2 MHA Monitor Slave-1 Relay Log Binary log Relay Log

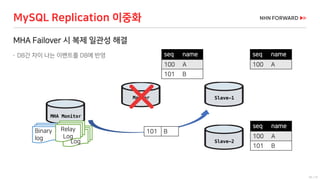

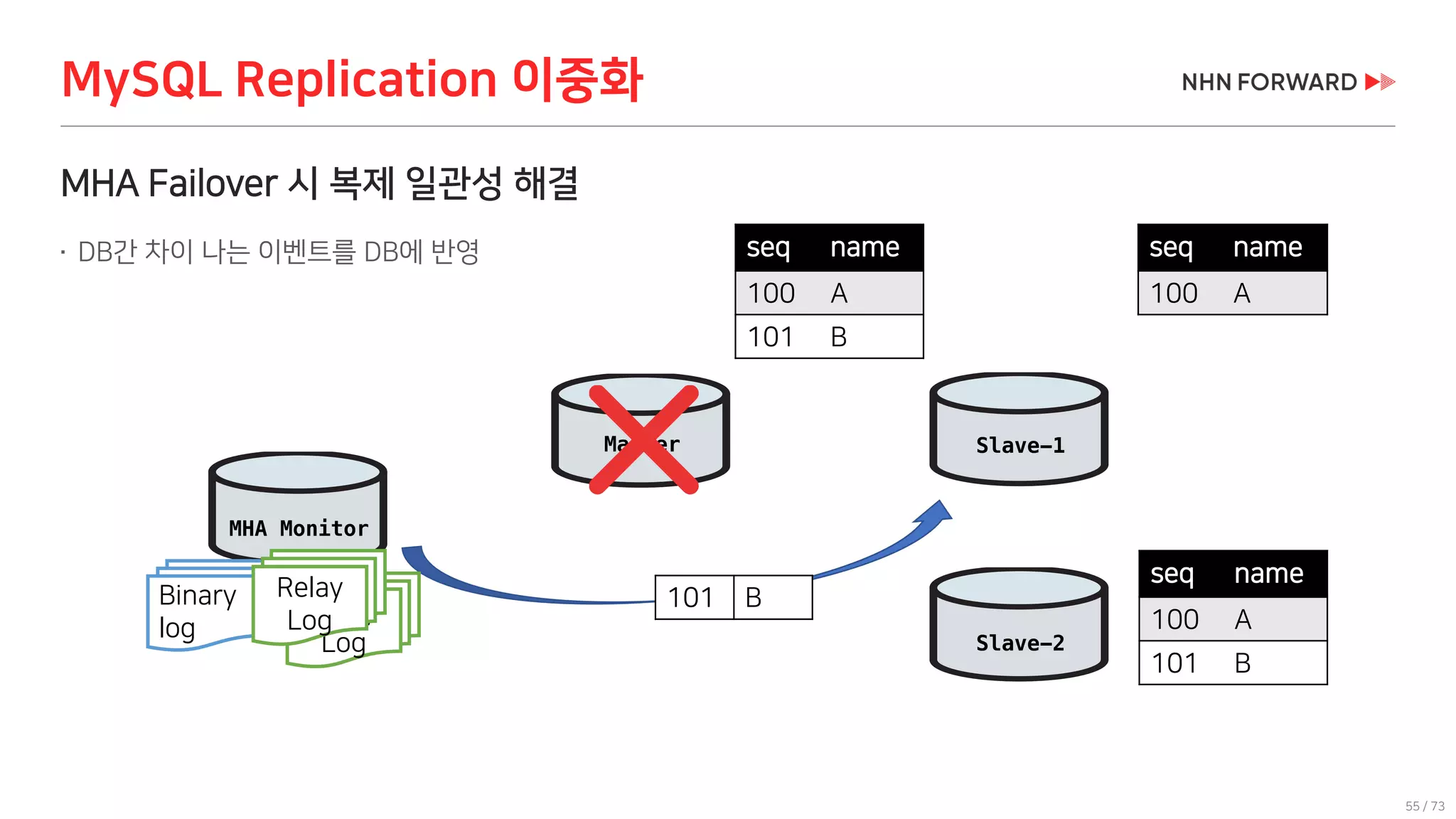

55 / 73 MySQL Replication 이중화 MHA Failover 시 복제 일관성 해결  DB간 차이 나는 이벤트를 DB에 반영 Slave-2 MHA Monitor Slave-1 seq name 100 A seq name 100 A 101 B seq name 100 A 101 B 101 BRelay Log Binary log Relay Log Master

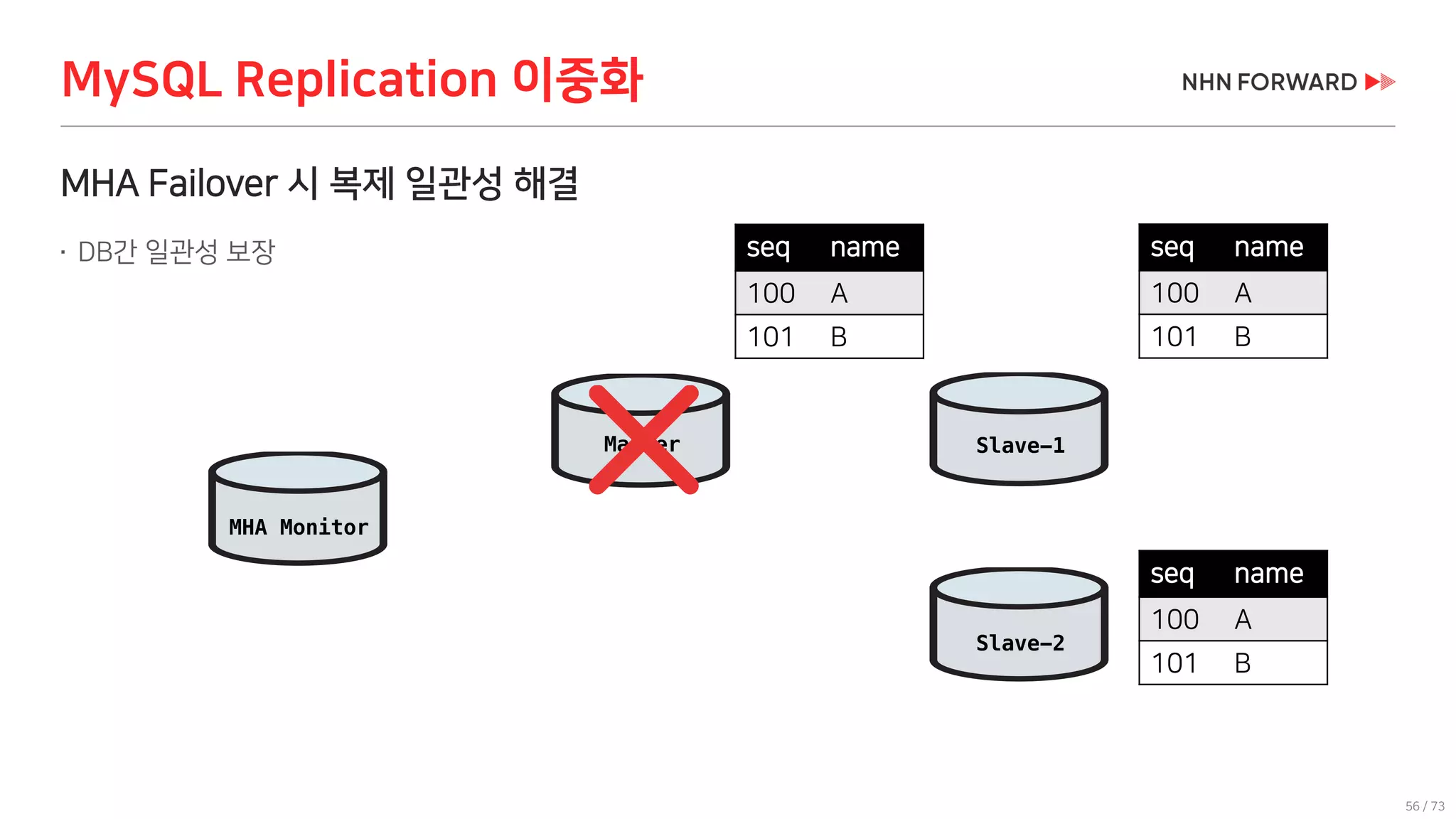

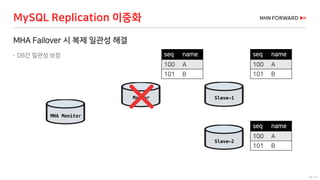

56 / 73 MySQL Replication 이중화 MHA Failover 시 복제 일관성 해결  DB간 일관성 보장 Slave-2 MHA Monitor Slave-1 seq name 100 A 101 B seq name 100 A 101 B seq name 100 A 101 B Master
이중화 운영 장애

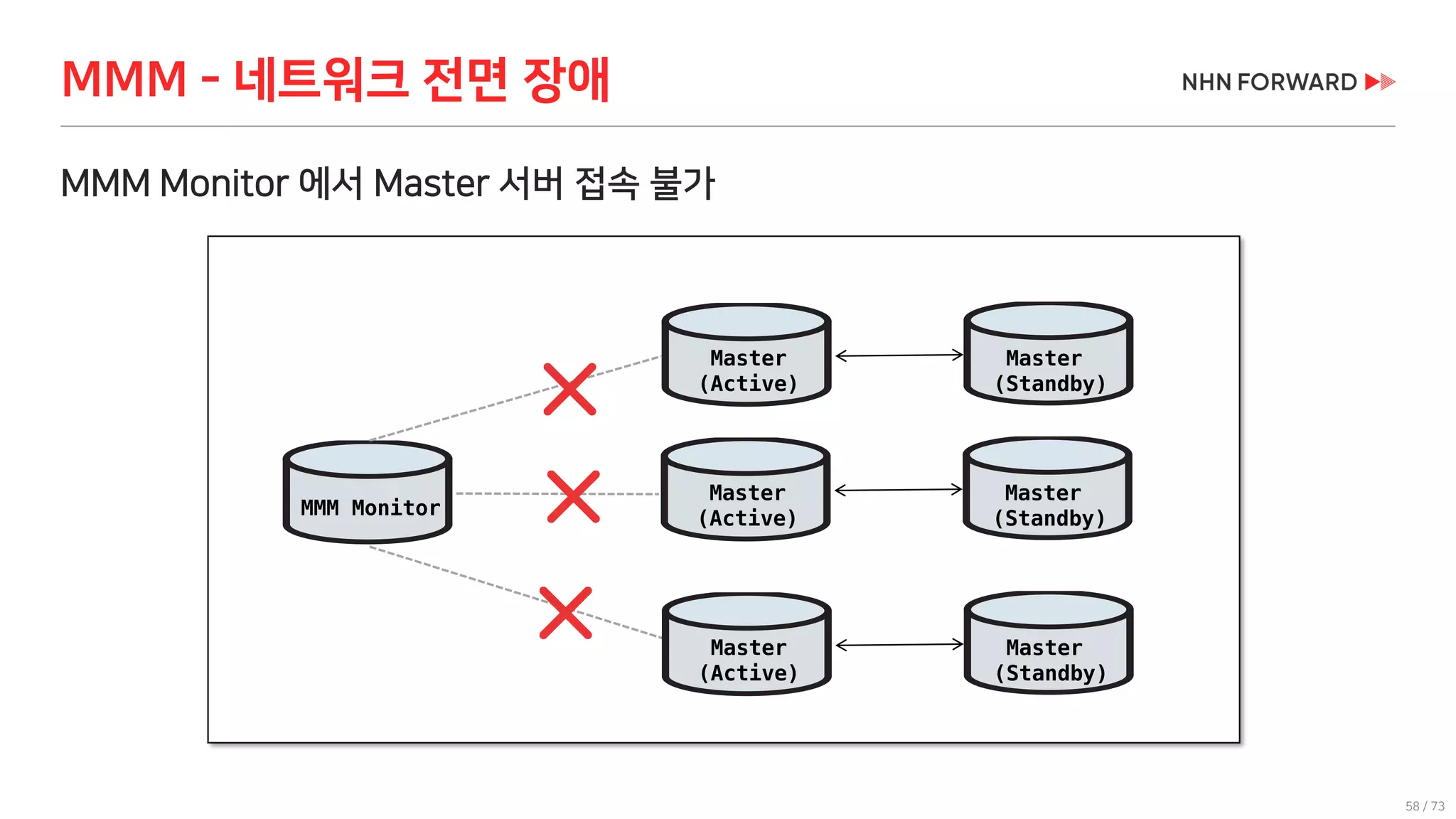

58 / 73 MMM Monitor 에서 Master 서버 접속 불가 MMM - 네트워크 전면 장애 Master (Active) Master (Standby) MMM Monitor Master (Active) Master (Standby) Master (Active) Master (Standby)

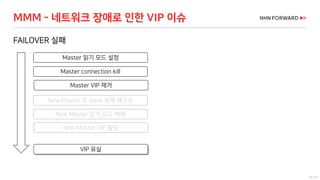

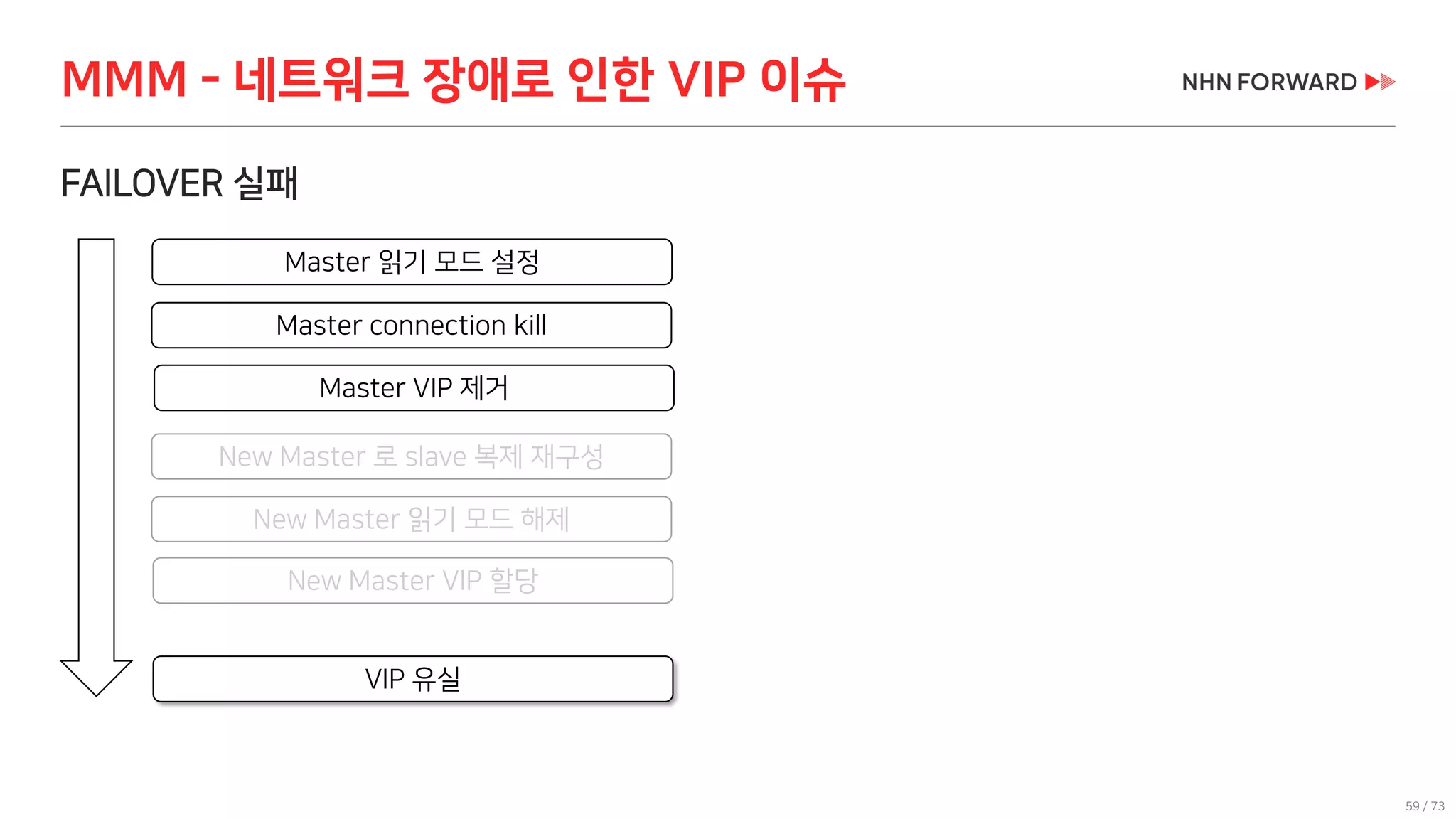

59 / 73 FAILOVER 실패 MMM - 네트워크 장애로 인한 VIP 이슈 Master 읽기 모드 설정 Master connection kill Master VIP 제거 New Master 로 slave 복제 재구성 New Master 읽기 모드 해제 New Master VIP 할당 VIP 유실

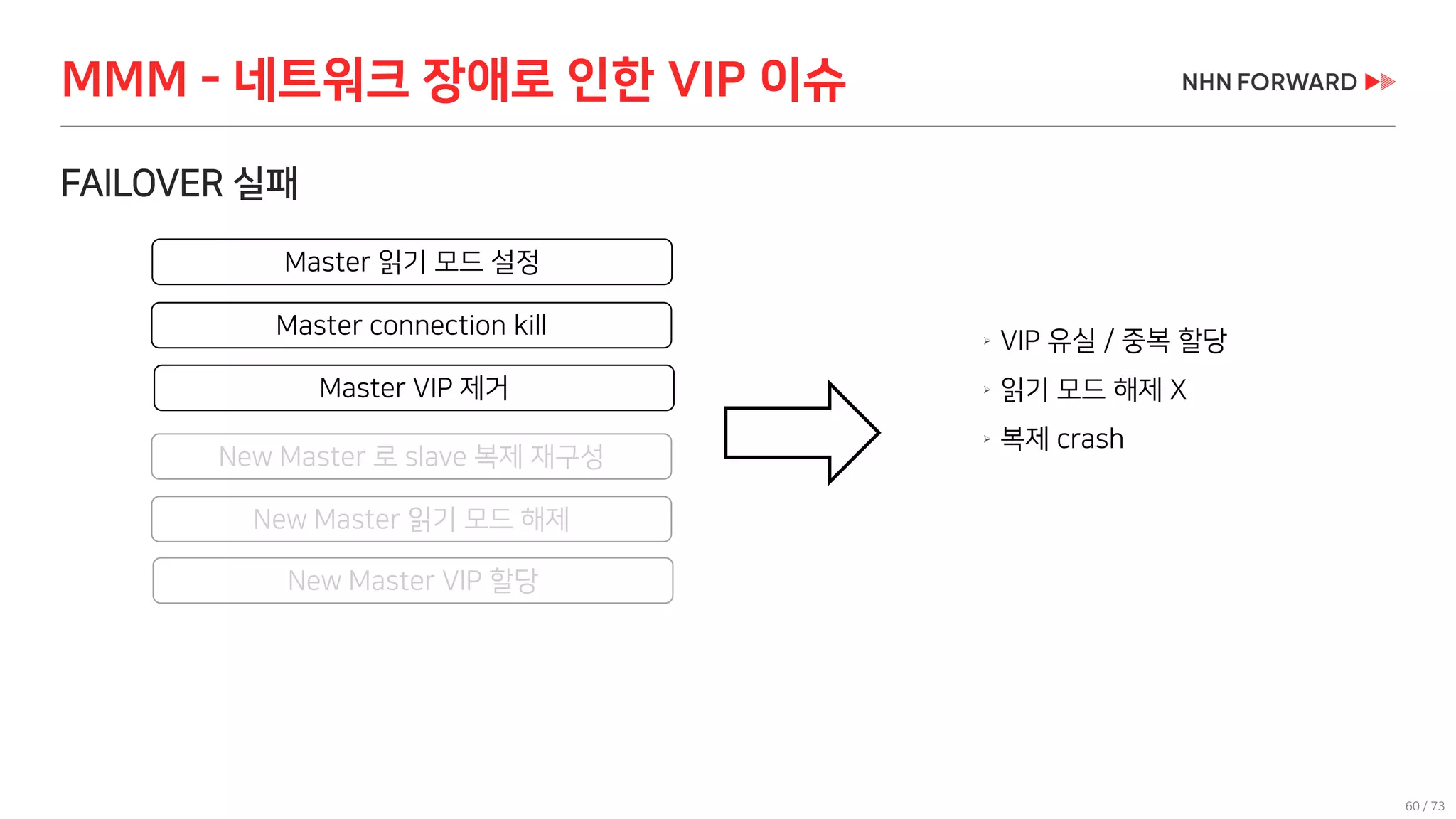

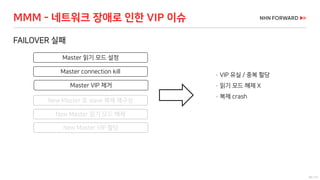

60 / 73 FAILOVER 실패 MMM - 네트워크 장애로 인한 VIP 이슈 Master 읽기 모드 설정 Master connection kill Master VIP 제거 New Master 로 slave 복제 재구성 New Master 읽기 모드 해제 New Master VIP 할당  VIP 유실 / 중복 할당  읽기 모드 해제 X  복제 crash

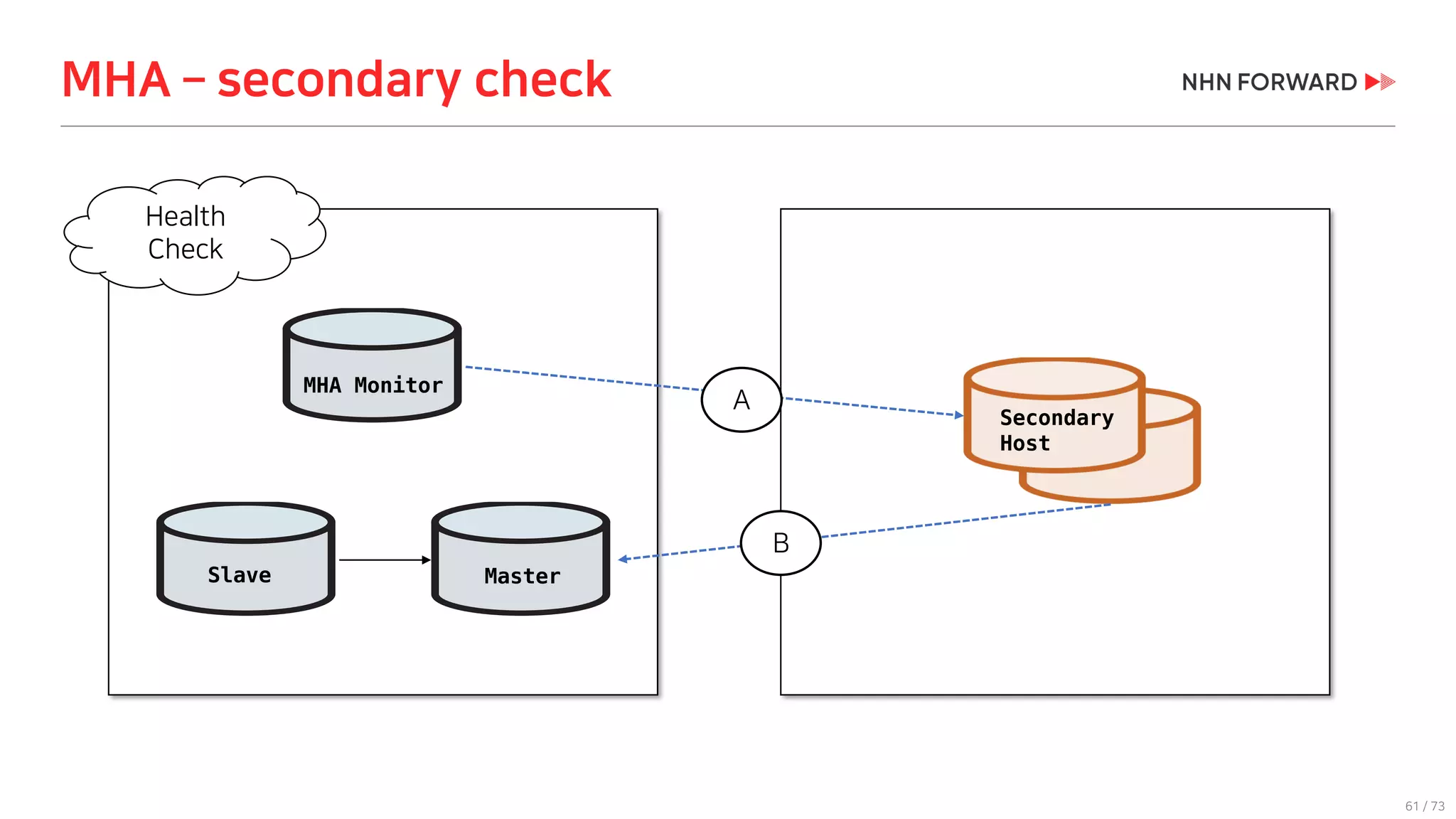

61 / 73 MHA – secondary check MHA Monitor MasterSlave Secondary Host Health Check A B

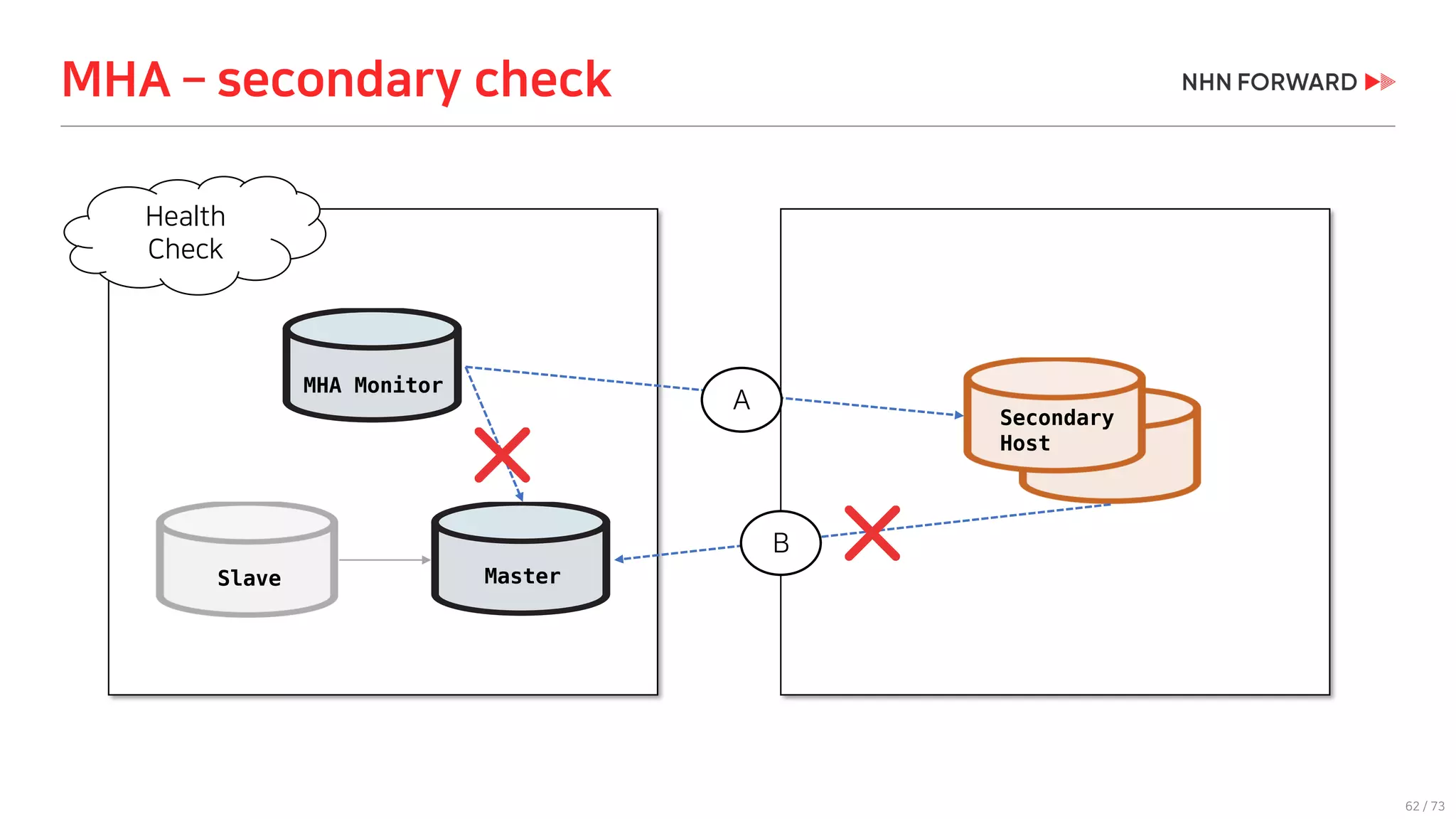

62 / 73 MHA – secondary check MHA Monitor Secondary Host Health Check Slave Master A B

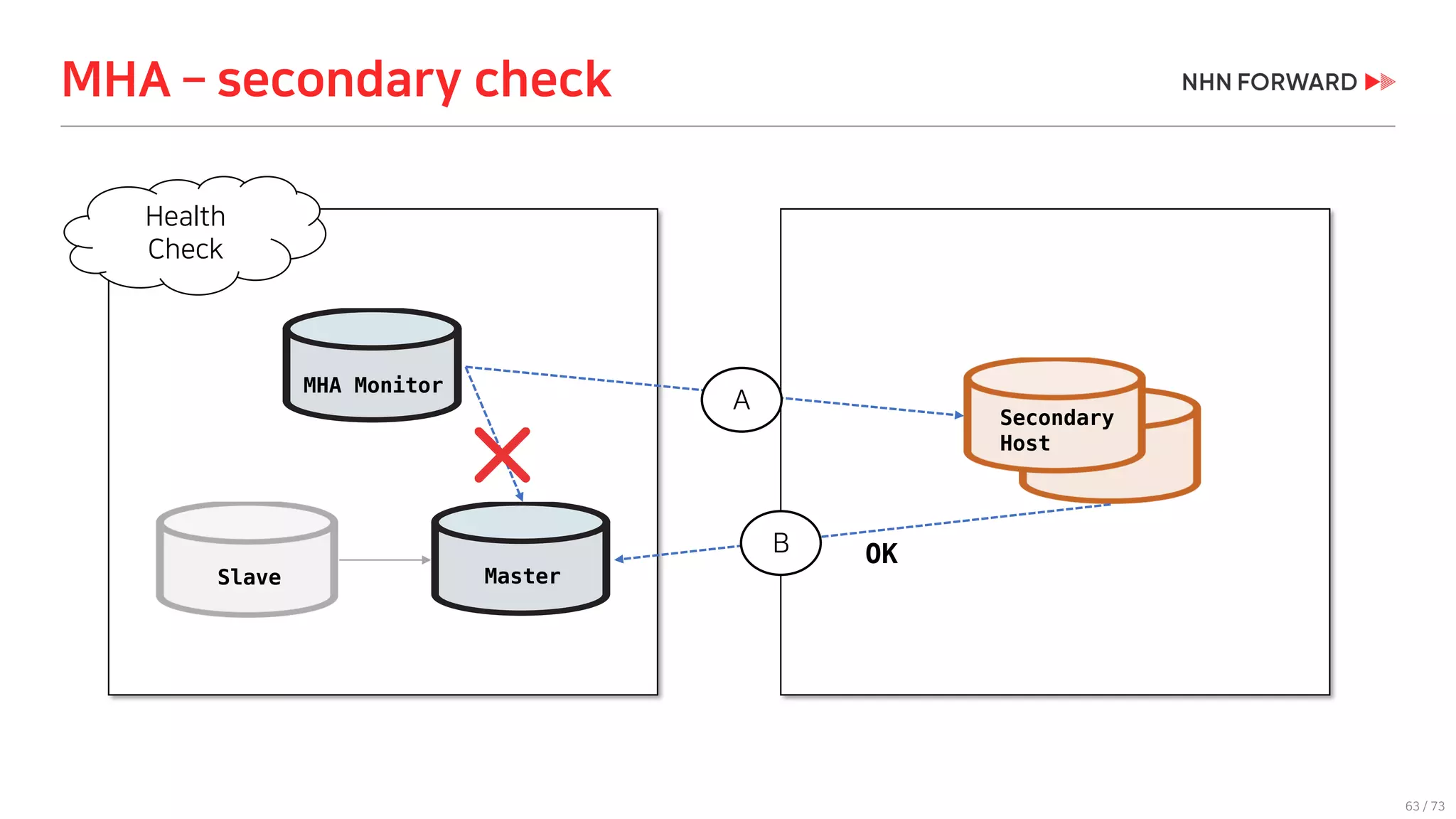

63 / 73 MHA – secondary check MHA Monitor Secondary Host Health Check OK Slave Master B A

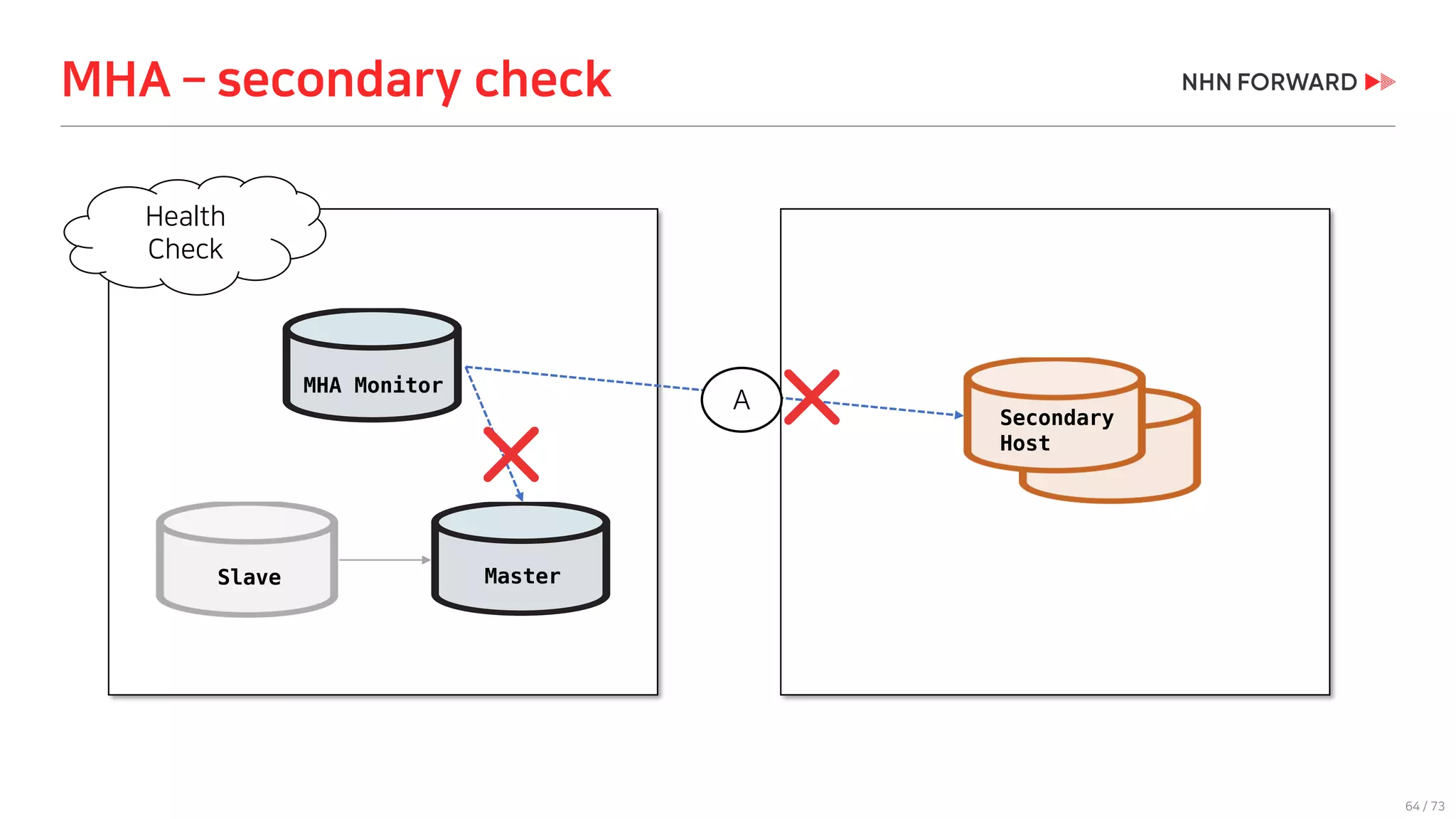

64 / 73 MHA – secondary check MHA Monitor Secondary Host Health Check Slave Master A
VIP vs DNS

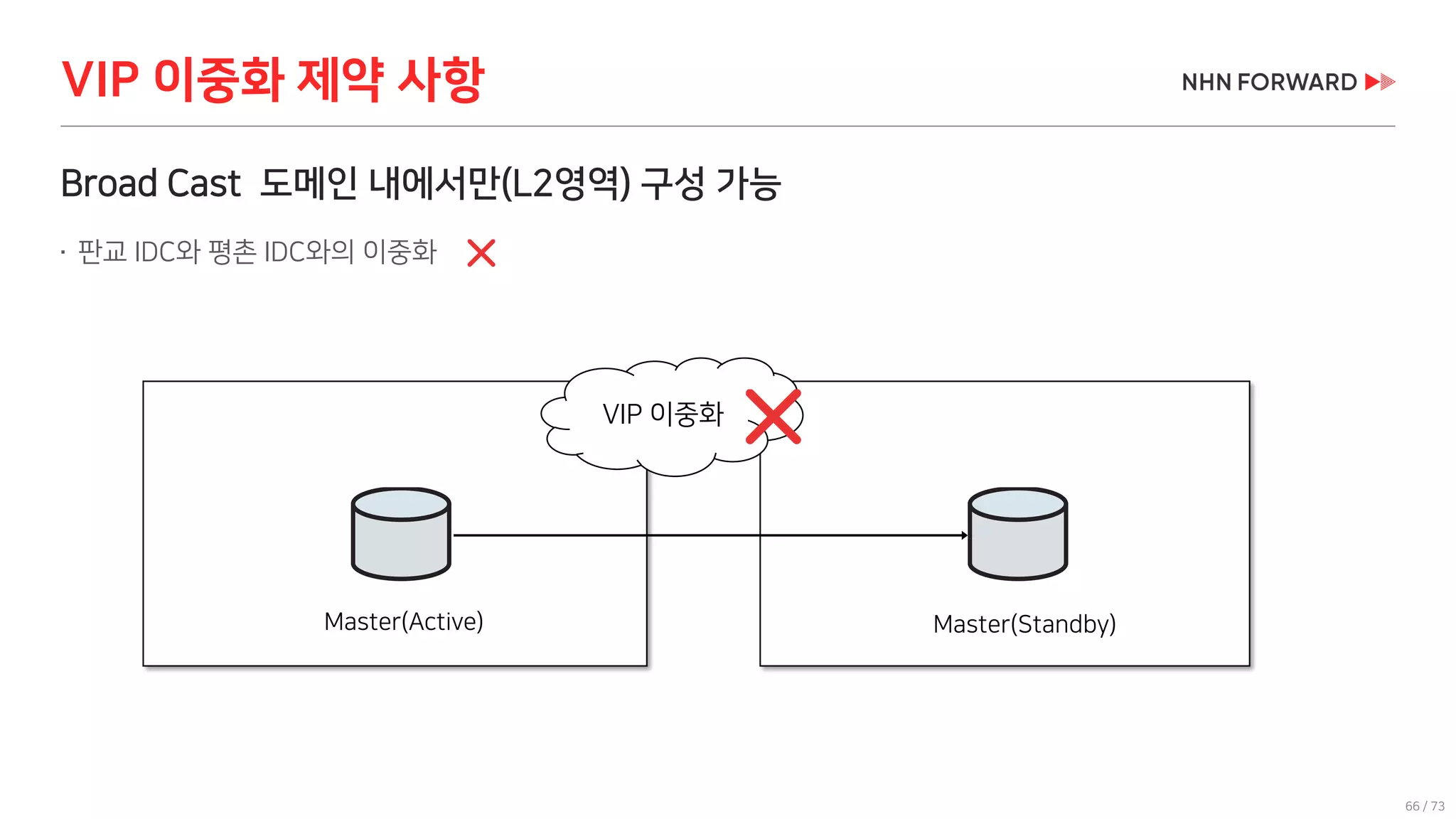

66 / 73 Broad Cast 도메인 내에서만(L2영역) 구성 가능  판교 IDC와 평촌 IDC와의 이중화 VIP 이중화 제약 사항 VIP 이중화 Master(Active) Master(Standby)

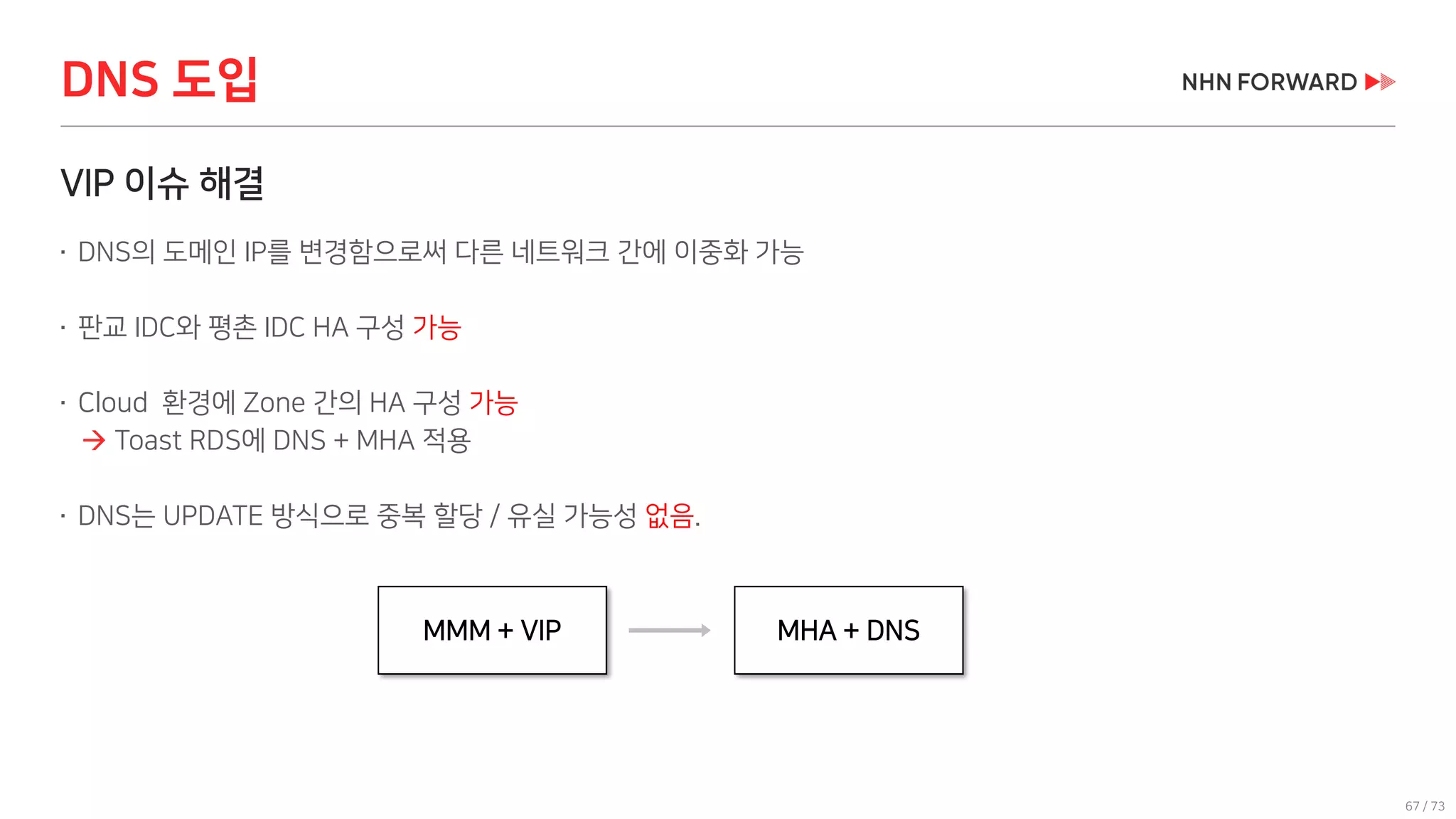

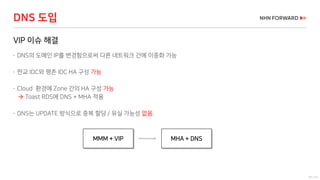

67 / 73 VIP 이슈 해결  DNS의 도메인 IP를 변경함으로써 다른 네트워크 간에 이중화 가능  판교 IDC와 평촌 IDC HA 구성 가능  Cloud 환경에 Zone 간의 HA 구성 가능  Toast RDS에 DNS + MHA 적용  DNS는 UPDATE 방식으로 중복 할당 / 유실 가능성 없음. DNS 도입 MMM + VIP MHA + DNS

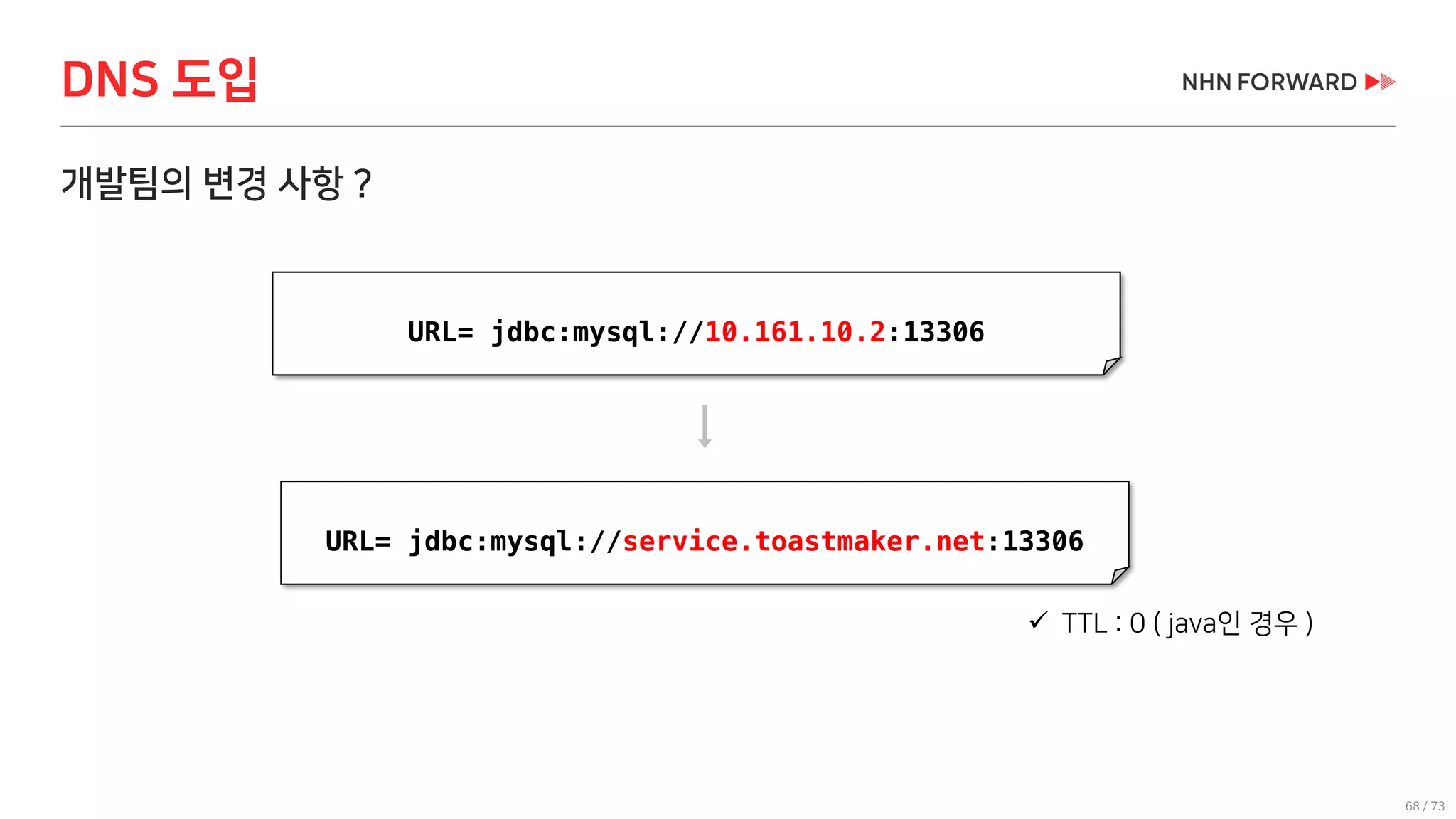

68 / 73 개발팀의 변경 사항 ? DNS 도입 URL= jdbc:mysql://10.161.10.2:13306 URL= jdbc:mysql://service.toastmaker.net:13306  TTL : 0 ( java인 경우 )

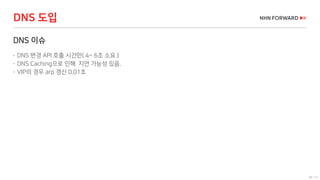

69 / 73 DNS 이슈  DNS 변경 API 호출 시간만( 4~ 6초 소요 )  DNS Caching으로 인해 지연 가능성 있음.  VIP의 경우 arp 갱신 0.01초 DNS 도입
© 2018 NHN FORWARD. All rights reserved. MySQL 이중화 비교

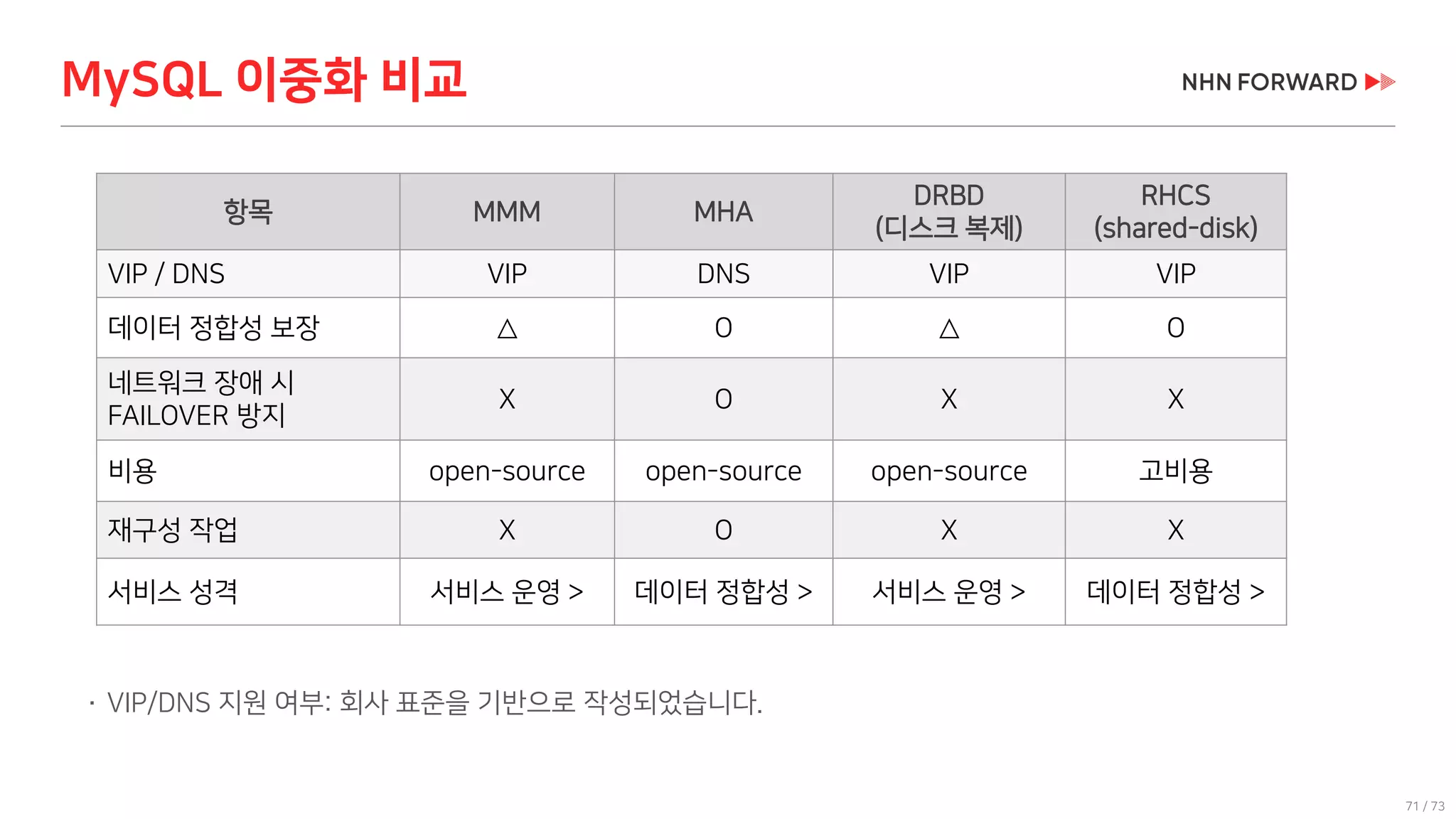

71 / 73 항목 MMM MHA DRBD (디스크 복제) RHCS (shared-disk) VIP / DNS VIP DNS VIP VIP 데이터 정합성 보장 △ O △ O 네트워크 장애 시 FAILOVER 방지 X O X X 비용 open-source open-source open-source 고비용 재구성 작업 X O X X 서비스 성격 서비스 운영 > 데이터 정합성 > 서비스 운영 > 데이터 정합성 >  VIP/DNS 지원 여부: 회사 표준을 기반으로 작성되었습니다. MySQL 이중화 비교
© 2018 NHN FORWARD. All rights reserved. Q&A
© 2018 NHN FORWARD. All rights reserved. THANK YOU
