OSC2016 Tokyo/Spring セミナー資料
Open Source conference 2016Tokyo Springでの セキュリティ・キャンプ活動報告の発表資料です
OSC2016 Tokyo/Spring セミナー資料
- 1. パケット解析 ライブラリの開発 セキュリティ・キャンプ卒業生 活動報告 すらんく (@slankdev) セキュリティ・キャンプ2015 卒業生 Feb 26 2016 OSC 2016 Tokyo/Spring 1
- 2. Agenda o パケット解析の現状 ◦ パケット解析の定石 ◦パケット解析はもっとこうあるべき o LibPGENの紹介 o LibPGENの設計 o LibPGENの使用例 Feb 26 2016 OSC 2016 Tokyo/Spring 2

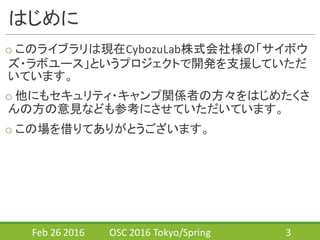

- 3. はじめに o このライブラリは現在CybozuLab株式会社様の「サイボウ ズ・ラボユース」というプロジェクトで開発を支援していただ いています。 o 他にもセキュリティ・キャンプ関係者の方々をはじめたくさ んの方の意見なども参考にさせていただいています。 oこの場を借りてありがとうございます。 Feb 26 2016 OSC 2016 Tokyo/Spring 3

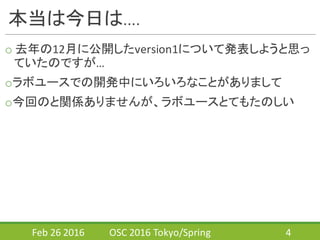

- 4. 本当は今日は…. o 去年の12月に公開したversion1について発表しようと思っ ていたのですが… oラボユースでの開発中にいろいろなことがありまして o今回のと関係ありませんが、ラボユースとてもたのしい Feb 26 2016 OSC 2016 Tokyo/Spring 4

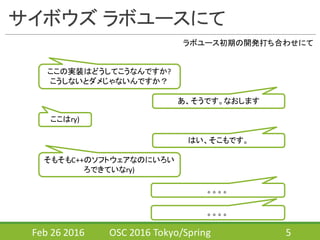

- 5. サイボウズ ラボユースにて Feb 26 2016 OSC 2016 Tokyo/Spring 5 ここの実装はどうしてこうなんですか? こうしないとダメじゃないんですか？ ラボユース初期の開発打ち合わせにて ここはry) そもそもC++のソフトウェアなのにいろい ろできていなry) あ、そうです。なおします はい、そこもです。 。。。。 。。。。
- 6. Feb 26 2016OSC 2016 Tokyo/Spring 6 全部設計しなおして作り直そう ってことでまだ全て実装しきれてないです

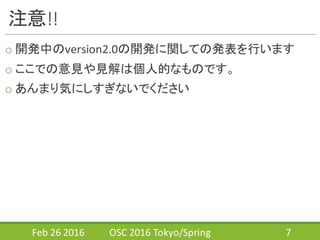

- 7. 注意!! o 開発中のversion2.0の開発に関しての発表を行います o ここでの意見や見解は個人的なものです。 oあんまり気にしすぎないでください Feb 26 2016 OSC 2016 Tokyo/Spring 7
- 8. Agenda o パケット解析の現状 ◦ パケット解析の定石 ◦パケット解析はもっとこうあるべき o LibPGENの紹介 o LibPGENの設計 o LibPGENの使用例 Feb 26 2016 OSC 2016 Tokyo/Spring 8
- 9. パケット解析の定石 o Wiresharkに頼った解析(ダメとは全く言っていない) o ディスプレイフィルタや、豊富な情報処理機能が最高 oはっきり言って、解析しているのは人でなく鮫 Feb 26 2016 OSC 2016 Tokyo/Spring 9 おう、このパケットどうよ? lengthがあってないでシャーク おかしいでシャーク
- 10. このパケット解析だけでは… o 鮫のしらないプロトコルの出現!! à ドウスル… o パケット解析、処理能力の必要性 Feb 26 2016 OSC 2016 Tokyo/Spring 10 理想 現実
- 11. Agenda o パケット解析の現状 ◦ パケット解析の定石 ◦パケット解析はもっとこうあるべき o LibPGENの紹介 o LibPGENの設計 o LibPGENの使用例 Feb 26 2016 OSC 2016 Tokyo/Spring 11
- 12. パケット解析はもっとこうあるべき o 自由にプログラミングしたい。。もっと色々遊びたい o 見るだけじゃ。。。キマらない oパケットを作りたい、変えたい Feb 26 2016 OSC 2016 Tokyo/Spring 12 おう、頼りにしてるけど 一人でもある程度出来るぜ すごいでシャーク すごいでシャーク

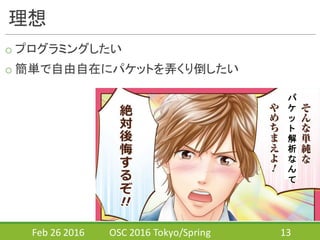

- 13. 理想 o プログラミングしたい o 簡単で自由自在にパケットを弄くり倒したい Feb 26 2016 OSC 2016 Tokyo/Spring 13 パ ケ ッ ト 解 析 な ん て
- 14. Agenda o パケット解析の現状 ◦ パケット解析の定石 ◦パケット解析はもっとこうあるべき o LibPGENの紹介 o LibPGENの設計 o LibPGENの使用例 Feb 26 2016 OSC 2016 Tokyo/Spring 14
- 15. LibPGEN: とは o 読み方は「りぶぴーじぇん」です o C++で利用可能なパケット解析ライブラリ oユーザが正しくパケットを作る補助などの機能あり oもちろん好き勝手にいじくれるようにしました Feb 26 2016 OSC 2016 Tokyo/Spring 15
- 16. LibPGEN: 概要 o 簡単なコードでパケットを弄り倒せる oパケット解析だけでなく、様々な機能を追加予定 Feb 26 2016 OSC 2016 Tokyo/Spring 16
- 17. LibPGEN: 特徴と新規性 o 新規性 ◦パケットを扱うライブラリ ◦ 既存ライブラリでは目的を重視 ◦ このライブラリでは仮定を重視 ◦ その方が勉強になるんじゃね Feb 26 2016 OSC 2016 Tokyo/Spring 17
- 18. LibPGEN: 特徴と新規性 o 有名どころのライブラリは… o目的重視 → アプリケーション開発などには最適 Feb 26 2016 OSC 2016 Tokyo/Spring 18
- 19. LibPGEN: 特徴と新規性 o LibPGENは… oパケット単位でのプログラミング o 通信に至る過程を重視 → いろんなことを学べるかもね Feb 26 2016 OSC 2016 Tokyo/Spring 19
- 20. LibPGEN: 特徴と新規性 o 特徴 ◦拡張しやすい設計に ◦ プロトコルの知識さえあれば弄り倒せる Feb 26 2016 OSC 2016 Tokyo/Spring 20
- 21. LibPGEN: 特徴と新規性 o 現在対応のプロトコル(version1では) ◦ Ethernet, ARP, IP, ICMP, TCP, UDP o これ以外のプロトコルは拡張が容易な設計に(後述) Feb 26 2016 OSC 2016 Tokyo/Spring 21
- 22. LibPGEN: 今後の展開 o 様々なプロトコルをサポート？ Feb 26 2016 OSC 2016 Tokyo/Spring 22
- 23. Agenda o パケット解析の現状 ◦ パケット解析の定石 ◦パケット解析はもっとこうあるべき o LibPGENの紹介 o LibPGENの設計 o LibPGENの使用例 Feb 26 2016 OSC 2016 Tokyo/Spring 23
- 24. アーキテクチャ Feb 26 2016OSC 2016 Tokyo/Spring 24 IO Controller Address Controller Module Packet Controller

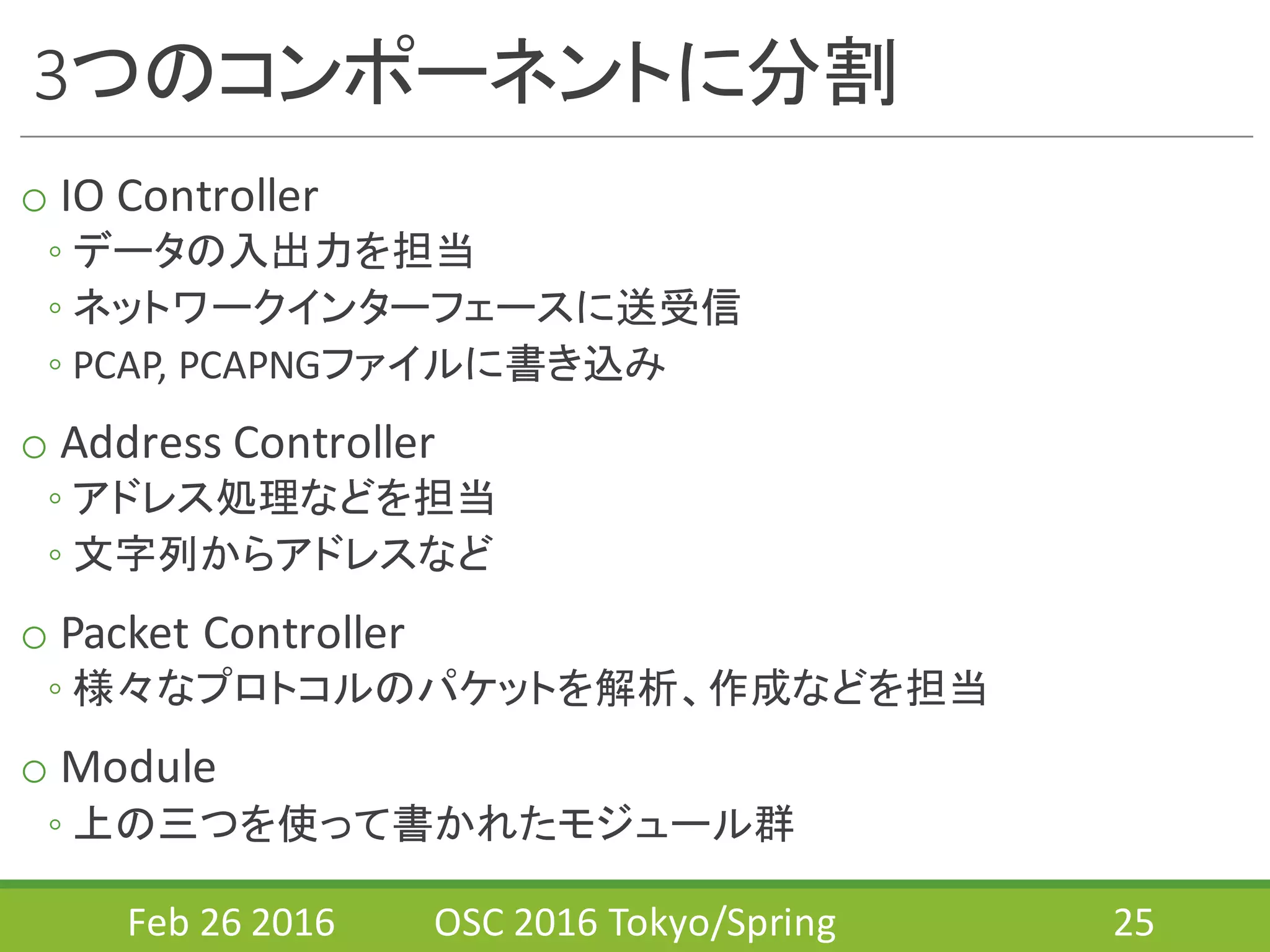

- 25. 3つのコンポーネントに分割 o IO Controller ◦データの入出力を担当 ◦ ネットワークインターフェースに送受信 ◦ PCAP, PCAPNGファイルに書き込み o Address Controller ◦ アドレス処理などを担当 ◦ 文字列からアドレスなど o Packet Controller ◦ 様々なプロトコルのパケットを解析、作成などを担当 o Module ◦ 上の三つを使って書かれたモジュール群 Feb 26 2016 OSC 2016 Tokyo/Spring 25

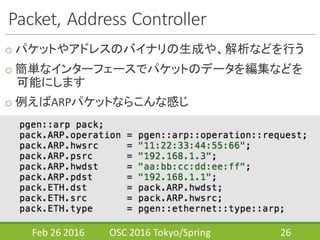

- 26. Packet, Address Controller oパケットやアドレスのバイナリの生成や、解析などを行う o 簡単なインターフェースでパケットのデータを編集などを 可能にします o 例えばARPパケットならこんな感じ Feb 26 2016 OSC 2016 Tokyo/Spring 26
- 27. Packet, Address class oPacket class ◦ 各プロトコルに対応したパケットクラスがある ◦ TCPパケットなら pgen::tcp クラス ◦ (まだないけど) HTTPパケットなら pgen::http クラス o Address class ◦ MACアドレスとIPアドレスがある ◦ pgen::macaddress クラス ◦ pgen::ipv4addressクラス ◦ pgen::ipv6addressクラス Feb 26 2016 OSC 2016 Tokyo/Spring 27

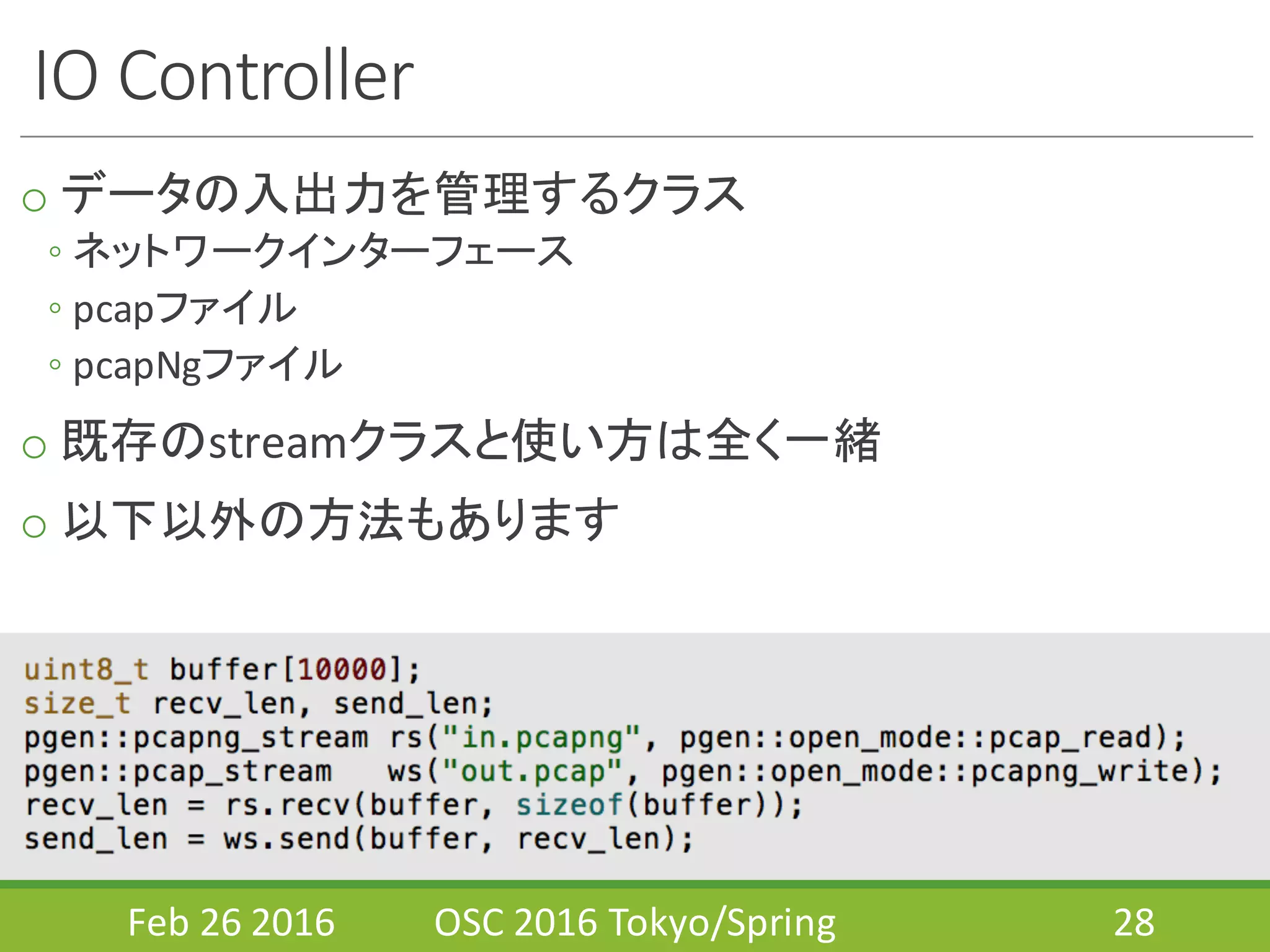

- 28. IO Controller o データの入出力を管理するクラス ◦ネットワークインターフェース ◦ pcapファイル ◦ pcapNgファイル o 既存のstreamクラスと使い方は全く一緒 o 以下以外の方法もあります Feb 26 2016 OSC 2016 Tokyo/Spring 28

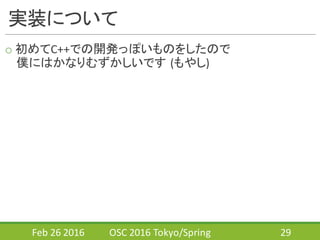

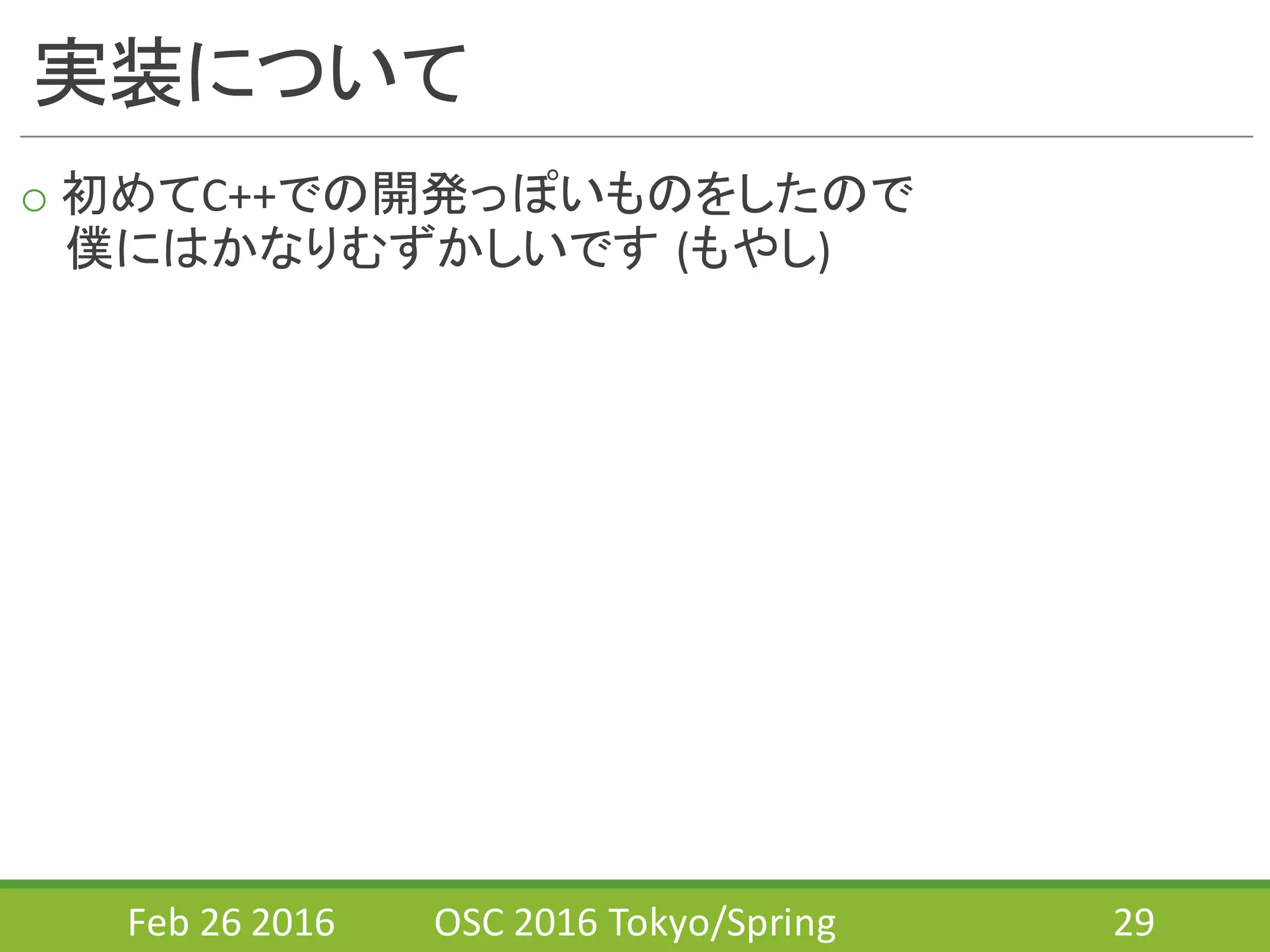

- 29. 実装について o 初めてC++での開発っぽいものをしたので 僕にはかなりむずかしいです (もやし) Feb 26 2016 OSC 2016 Tokyo/Spring 29

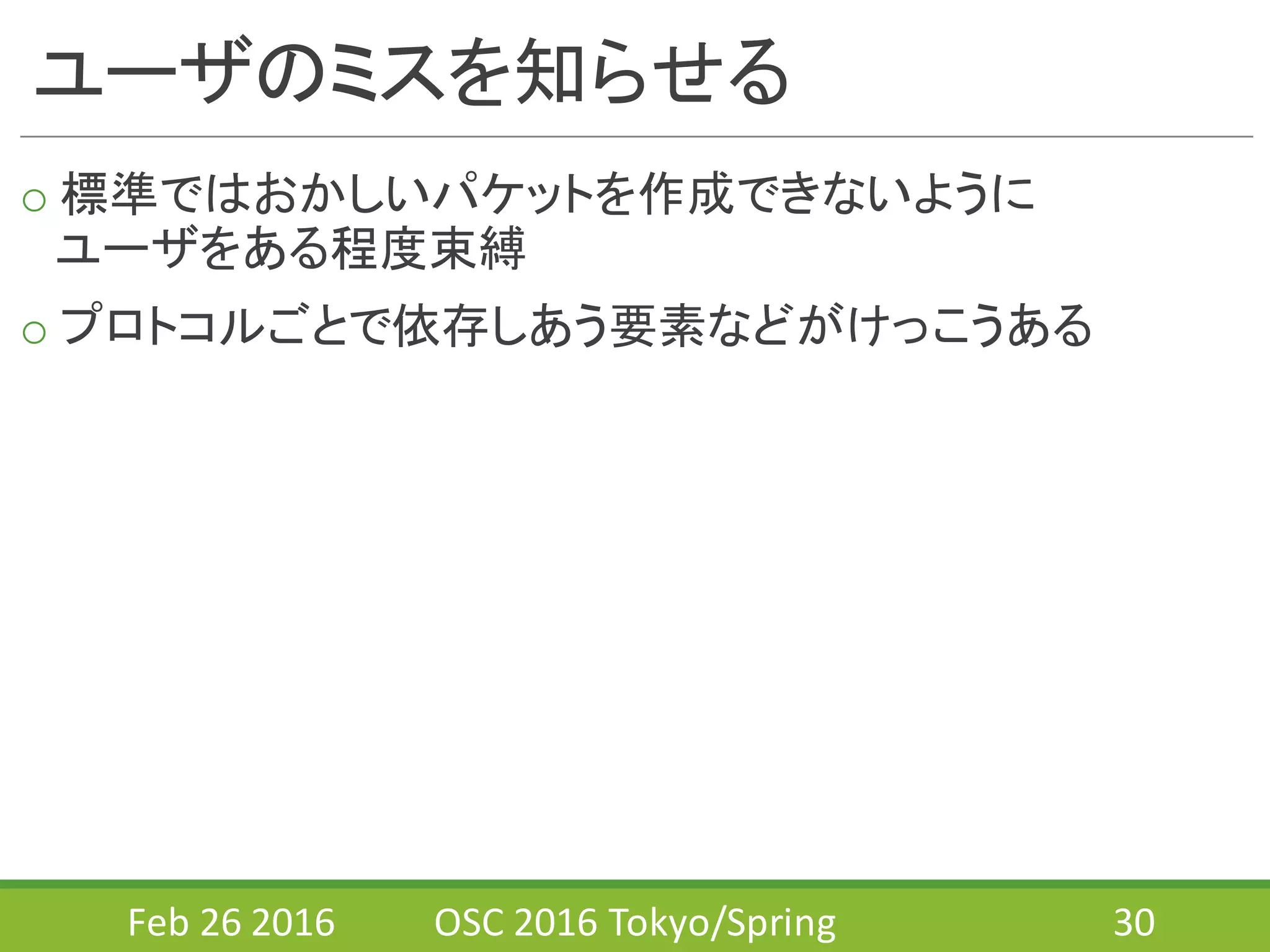

- 30. ユーザのミスを知らせる o 標準ではおかしいパケットを作成できないように ユーザをある程度束縛 o プロトコルごとで依存しあう要素などがけっこうある Feb 26 2016 OSC 2016 Tokyo/Spring 30

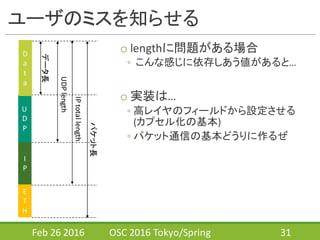

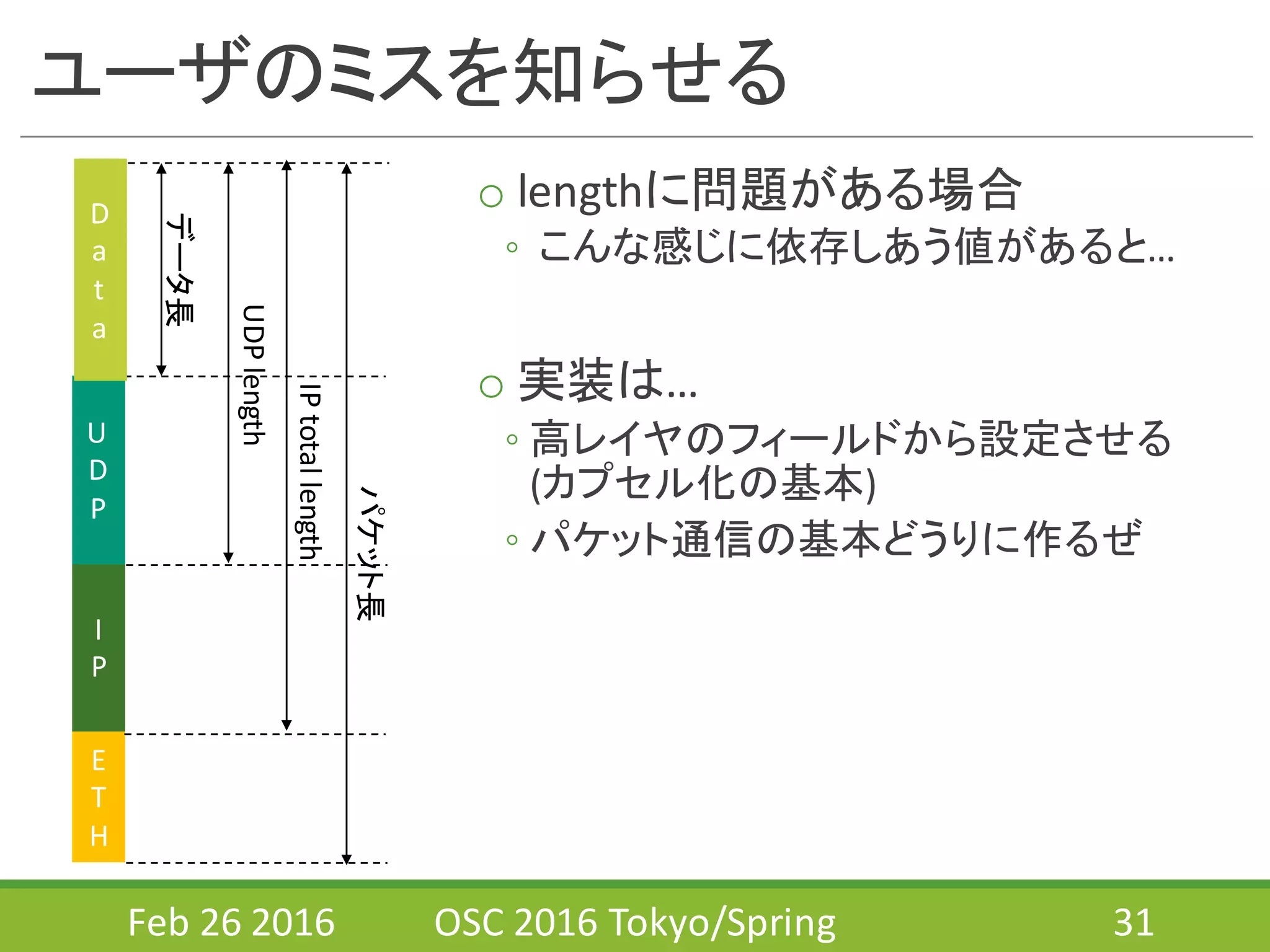

- 31. ユーザのミスを知らせる o lengthに問題がある場合 ◦ こんな感じに依存しあう値があると… o実装は… ◦ 高レイヤのフィールドから設定させる (カプセル化の基本) ◦ パケット通信の基本どうりに作るぜ Feb 26 2016 OSC 2016 Tokyo/Spring 31 E T H I P U D P D a t a データ長 UDP length IP total length パケット長
- 32. 拡張しやすい設計の可能性 o 新規プロトコルへの拡張を簡単に出来るようにしました o プロトコルの拡張方法 ◦新たなパケットクラスを実装するだけ Feb 26 2016 OSC 2016 Tokyo/Spring 32

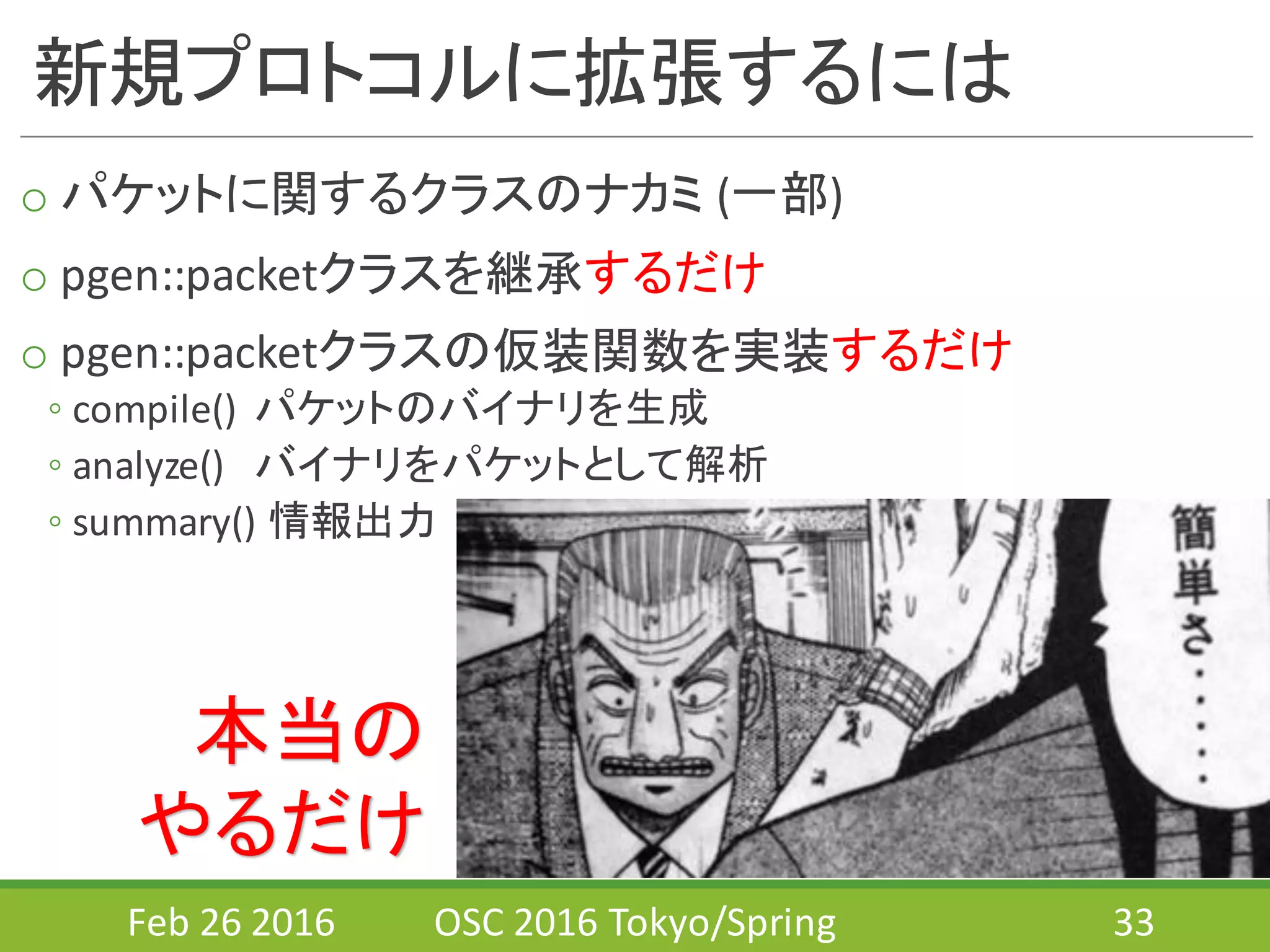

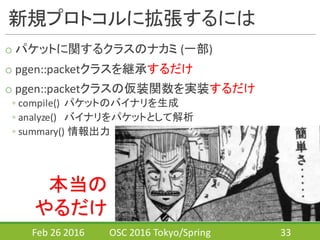

- 33. 新規プロトコルに拡張するには o パケットに関するクラスのナカミ (一部) opgen::packetクラスを継承するだけ o pgen::packetクラスの仮装関数を実装するだけ ◦ compile() パケットのバイナリを生成 ◦ analyze() バイナリをパケットとして解析 ◦ summary() 情報出力 Feb 26 2016 OSC 2016 Tokyo/Spring 33 本当の やるだけ

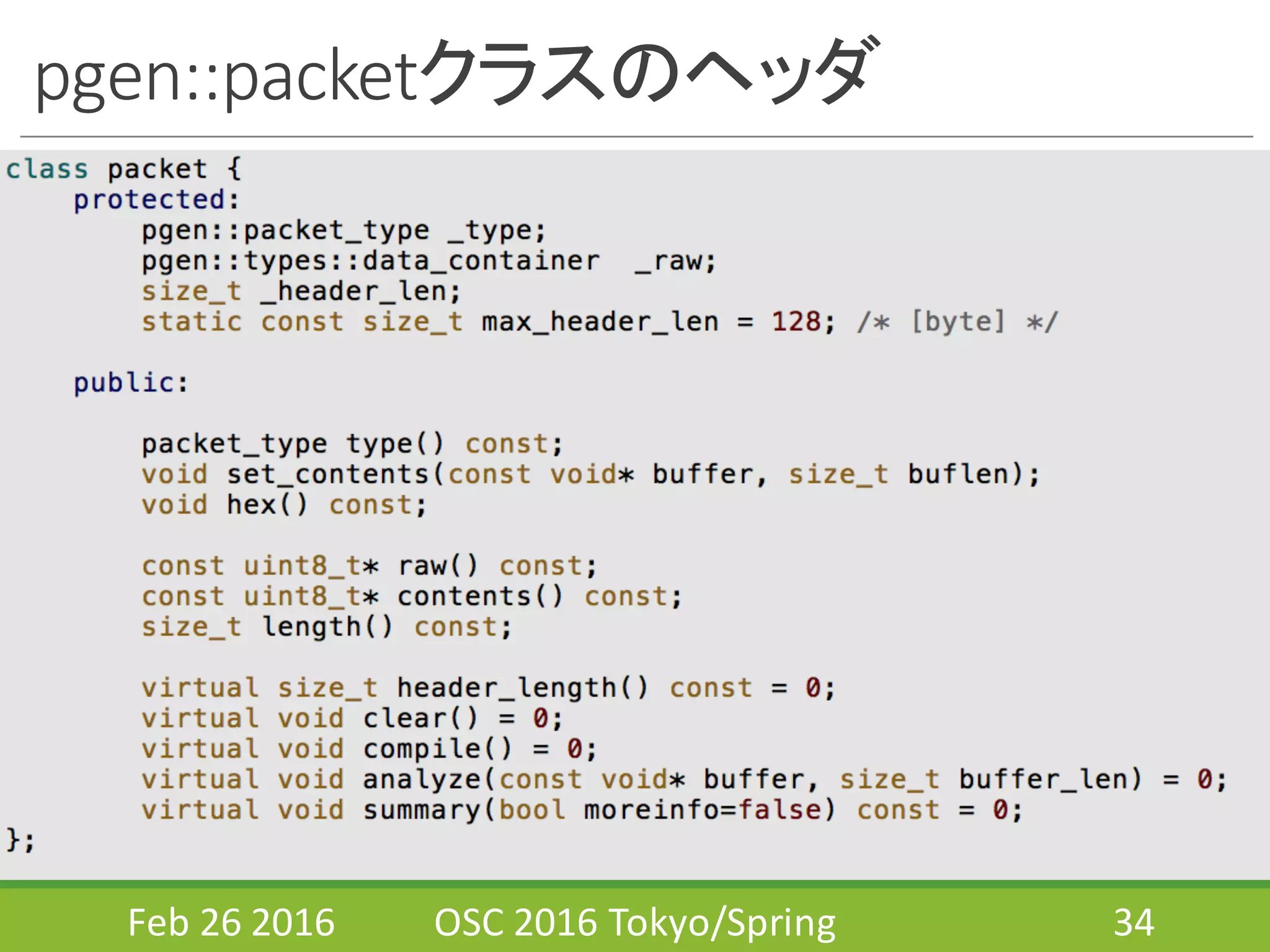

- 34. pgen::packetクラスのヘッダ Feb 26 2016OSC 2016 Tokyo/Spring 34

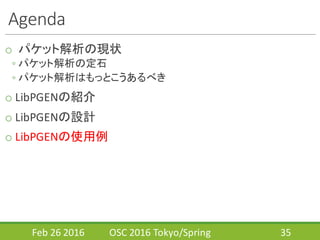

- 35. Agenda o パケット解析の現状 ◦ パケット解析の定石 ◦パケット解析はもっとこうあるべき o LibPGENの紹介 o LibPGENの設計 o LibPGENの使用例 Feb 26 2016 OSC 2016 Tokyo/Spring 35

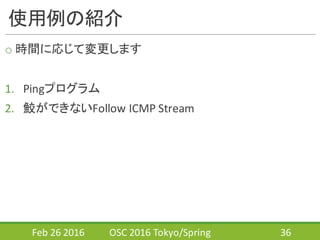

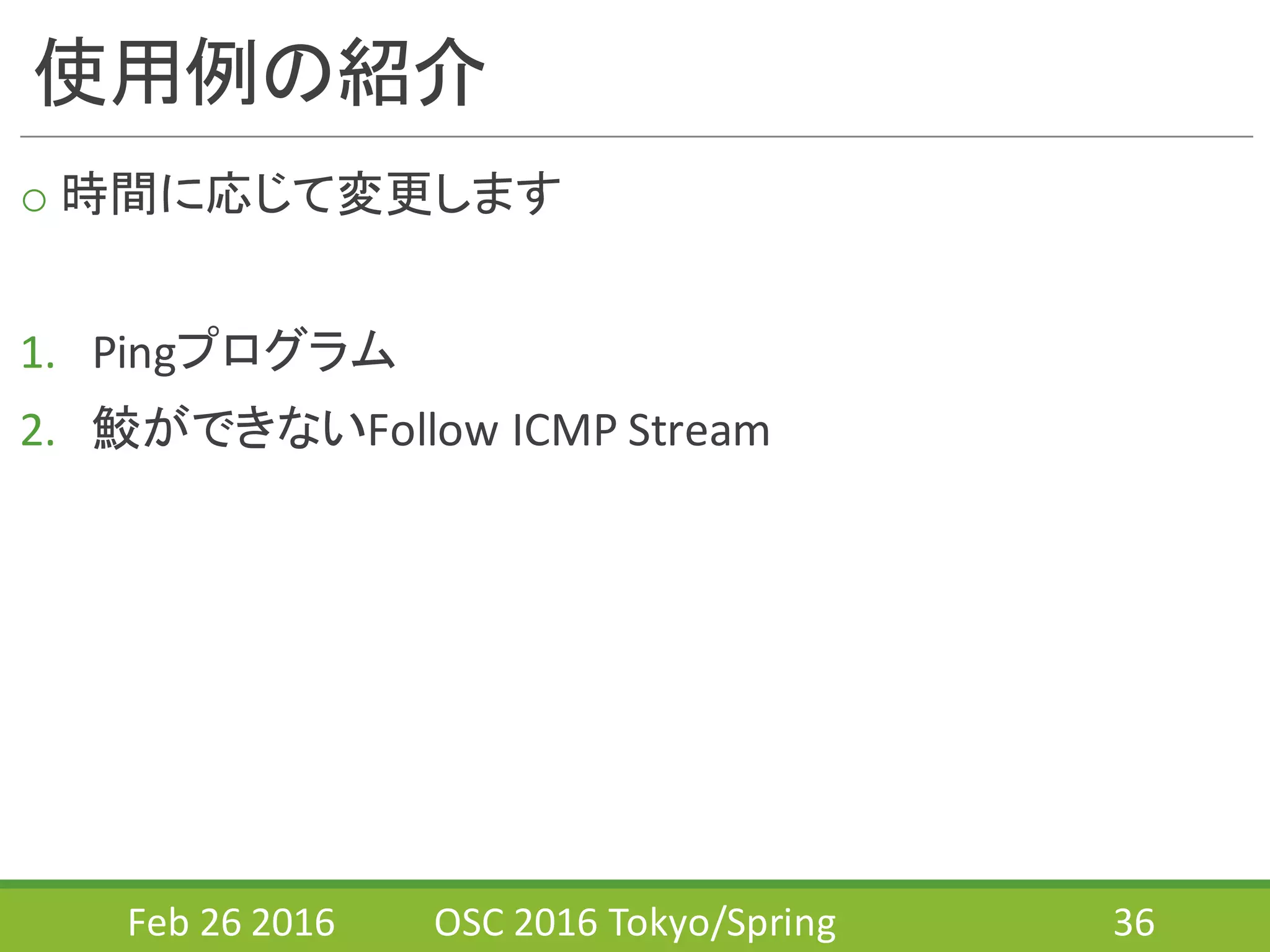

- 36. 使用例の紹介 o 時間に応じて変更します 1. Pingプログラム 2.鮫ができないFollow ICMP Stream Feb 26 2016 OSC 2016 Tokyo/Spring 36

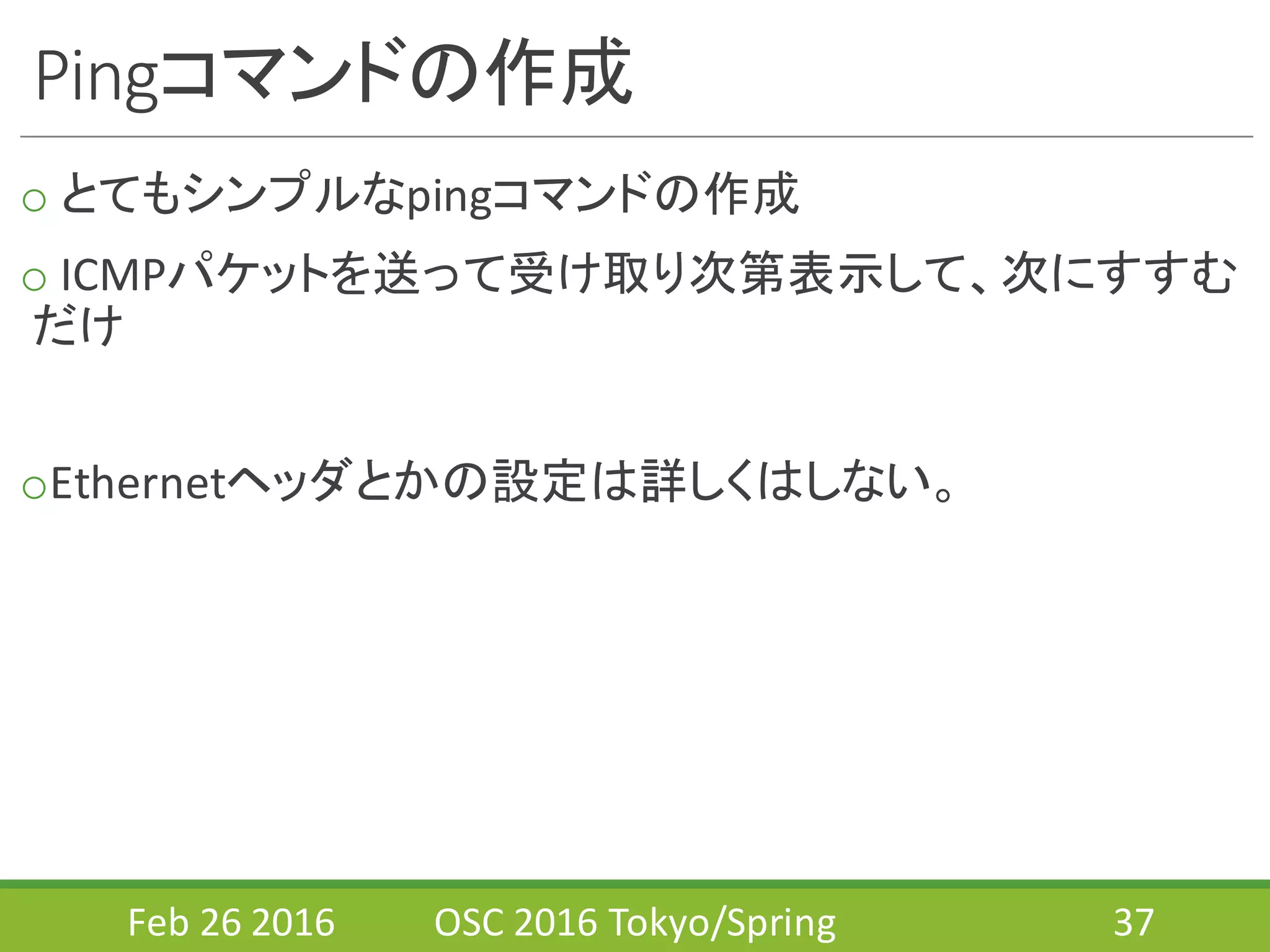

- 37. Pingコマンドの作成 o とてもシンプルなpingコマンドの作成 o ICMPパケットを送って受け取り次第表示して、次にすすむ だけ oEthernetヘッダとかの設定は詳しくはしない。 Feb 26 2016 OSC 2016 Tokyo/Spring 37

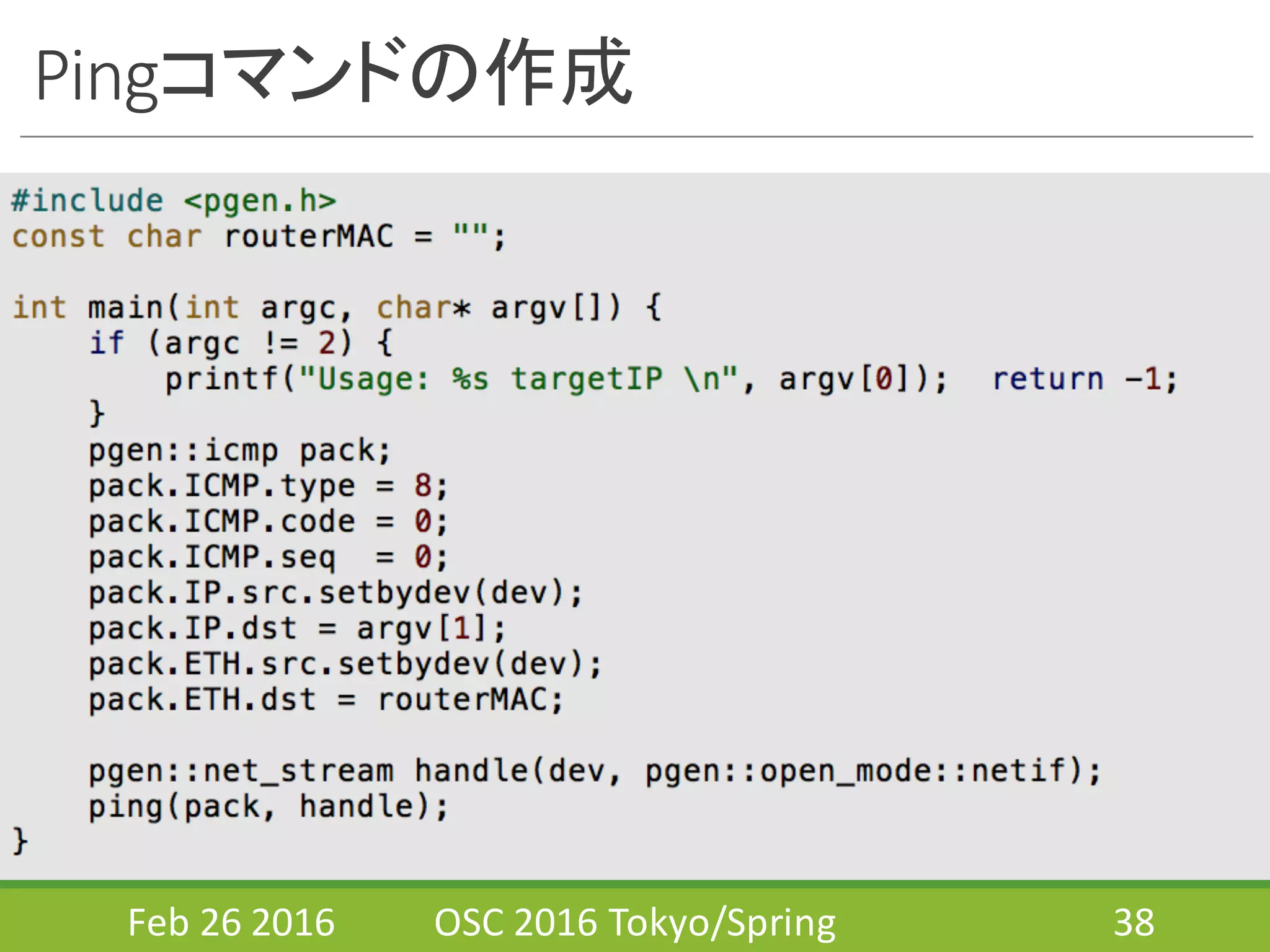

- 38. Pingコマンドの作成 Feb 26 2016OSC 2016 Tokyo/Spring 38
- 39. Pingコマンドの作成 Feb 26 2016OSC 2016 Tokyo/Spring 39
- 40. 鮫ができないFollow ICMP Stream o現実的なメリットとかは気にせず Let’s パケット解析 o WiresharkのFollow TCP Streamは最高にクール でもFollow ICMP Streamはない (ある必要は別に…) o パケット解析の遊びです Feb 26 2016 OSC 2016 Tokyo/Spring 40
- 41. 鮫ができないFollow ICMP Stream o問題 ◦ icmpパケットに対して画像データを分割してデータ部に くっつけられたパケットが与えられる ◦ そこから元の画像にもどす ◦ パケットは以下を使います https://www.cloudshark.org/captures/97e668880ded Feb 26 2016 OSC 2016 Tokyo/Spring 41
- 42. 鮫ができないFollow ICMP Stream oこのような通信のパケットを解析して、元の画像を整形 o 実用性。。。 ないです。 o 解析の遊びとしてはおもしろい Feb 26 2016 OSC 2016 Tokyo/Spring 42 ETH IP ICMP 分割された画像データ

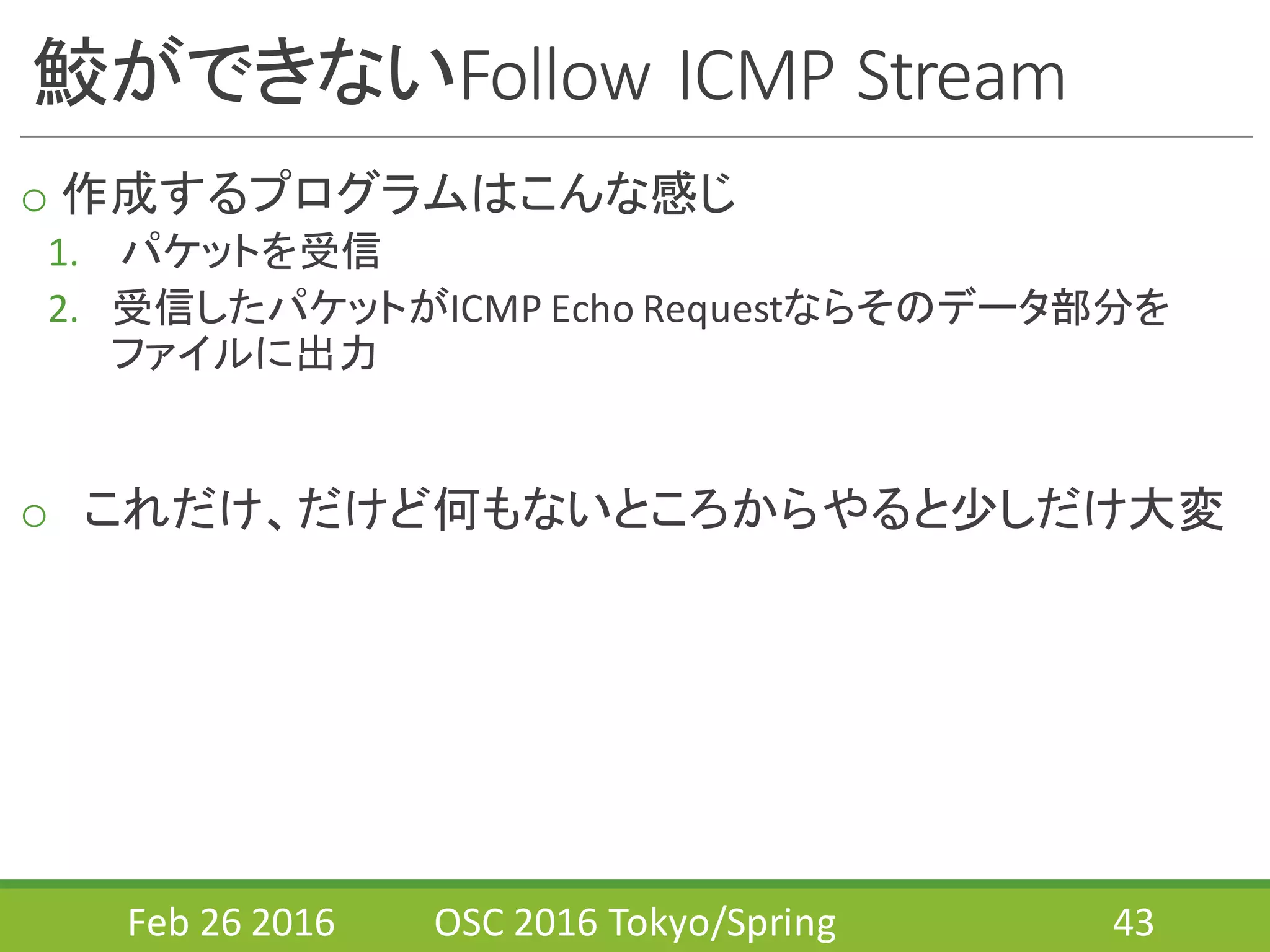

- 43. 鮫ができないFollow ICMP Stream o作成するプログラムはこんな感じ 1. パケットを受信 2. 受信したパケットがICMP Echo Requestならそのデータ部分を ファイルに出力 o これだけ、だけど何もないところからやると少しだけ大変 Feb 26 2016 OSC 2016 Tokyo/Spring 43

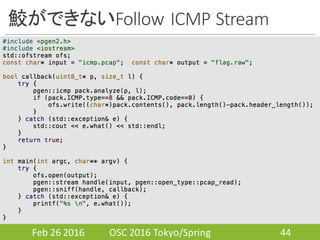

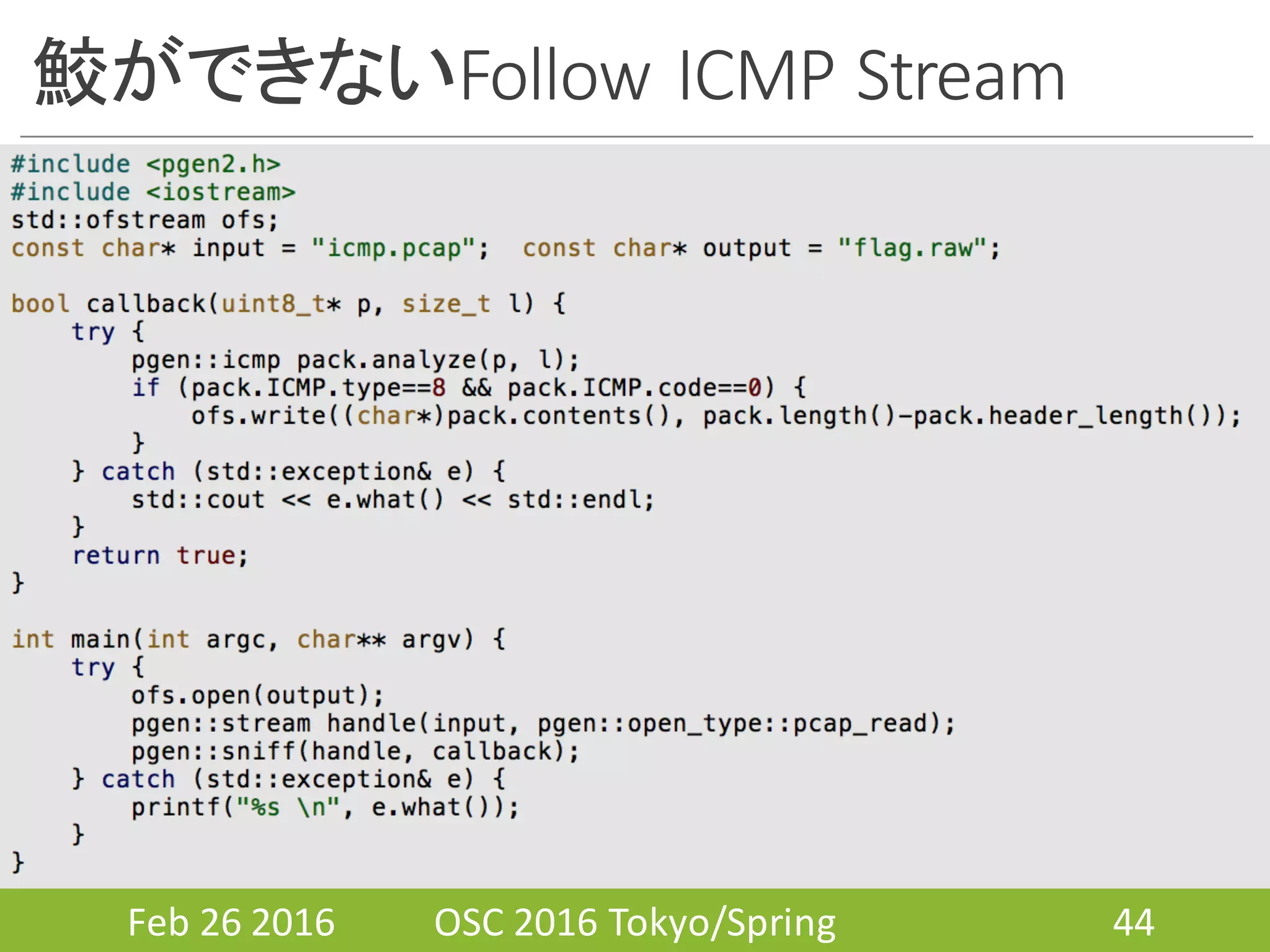

- 44. 鮫ができないFollow ICMP Stream Feb 26 2016 OSC 2016 Tokyo/Spring 44

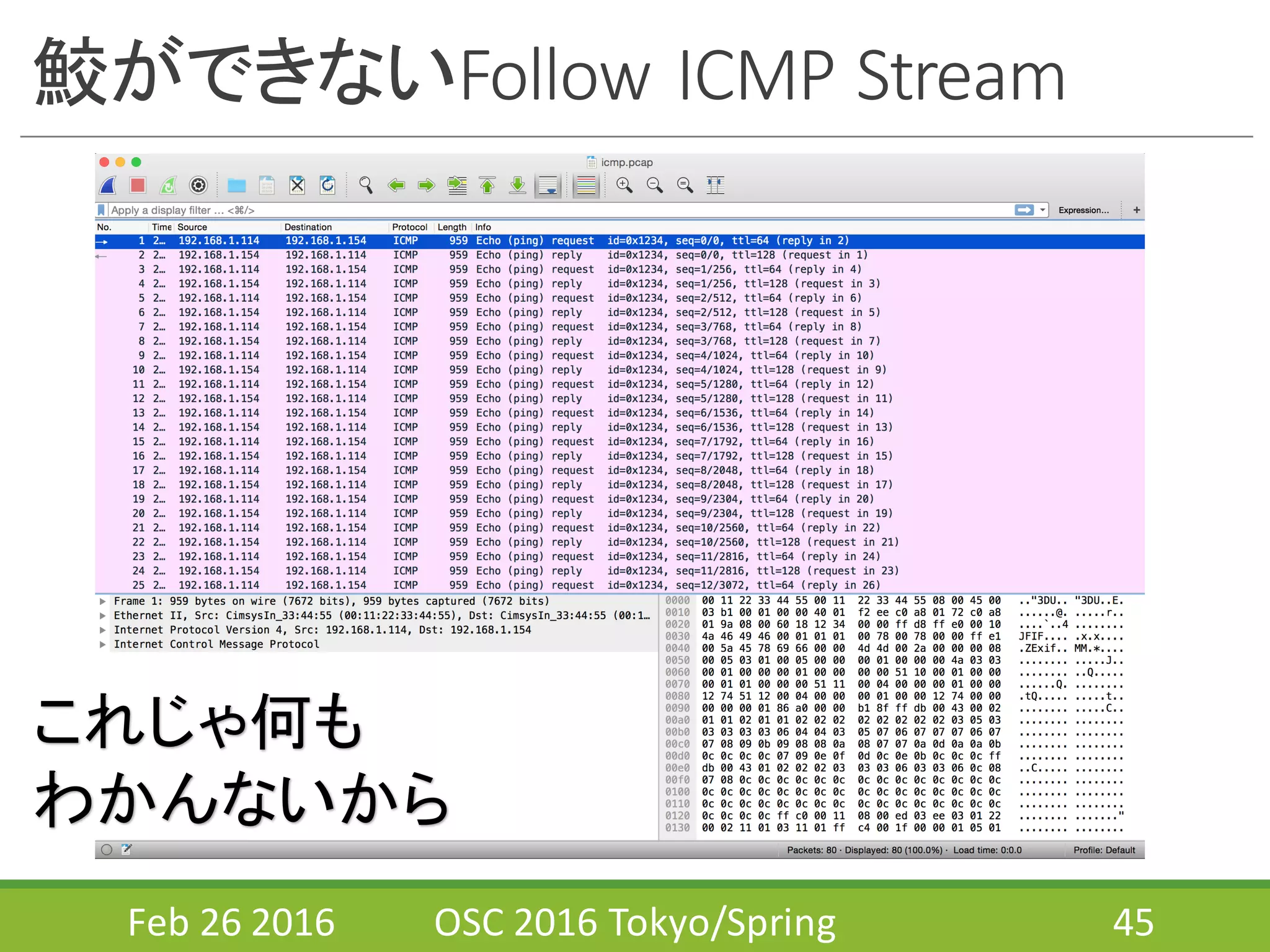

- 45. 鮫ができないFollow ICMP Stream Feb 26 2016 OSC 2016 Tokyo/Spring 45 これじゃ何も わかんないから

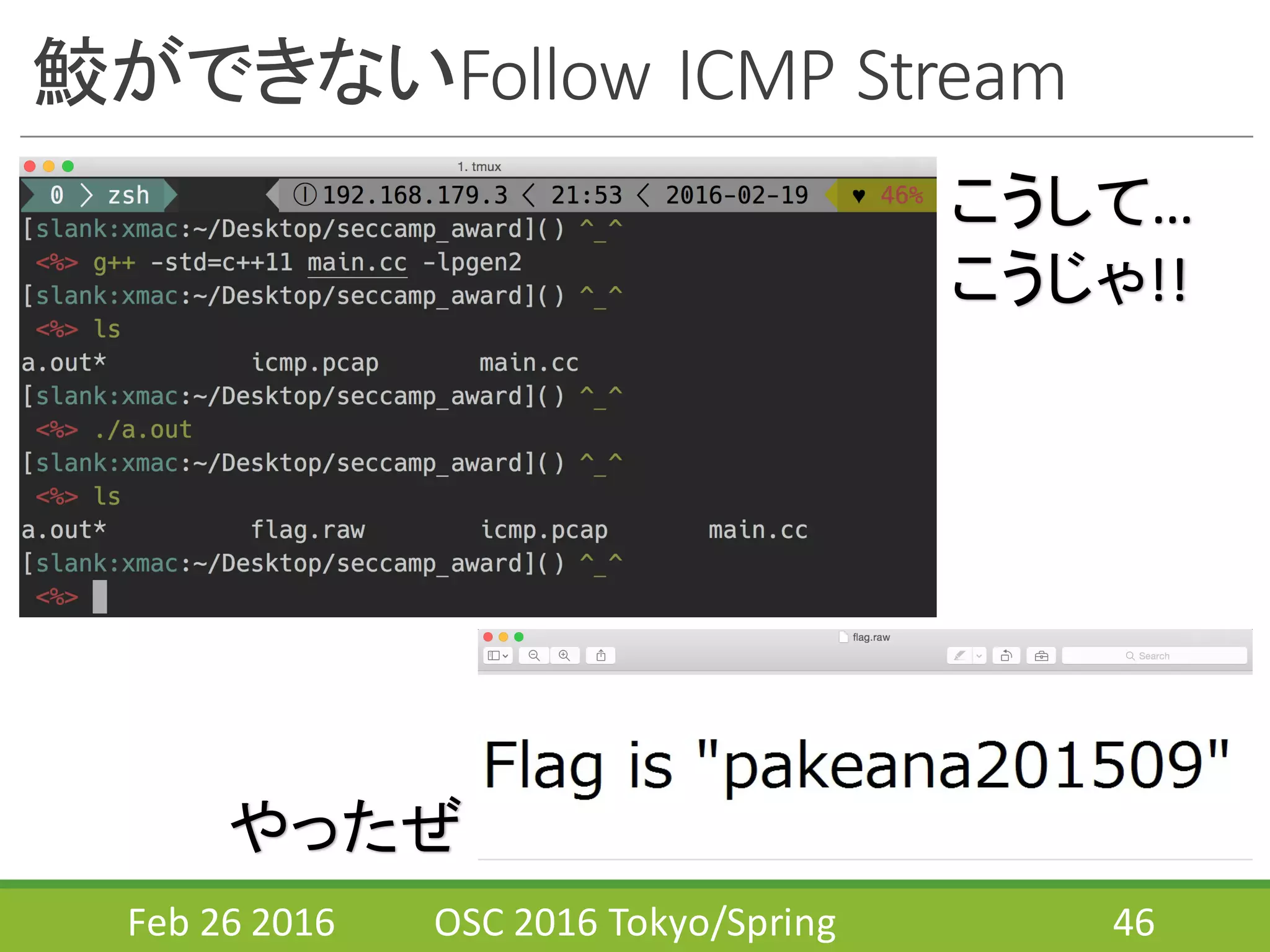

- 46. 鮫ができないFollow ICMP Stream Feb 26 2016 OSC 2016 Tokyo/Spring 46 こうして… こうじゃ!! やったぜ
- 47. もしLibPGENを使わないと o まずデータの入出力のインターフェースを用意しないとい けない。 o パケット一つ一つをその場で解析するスクリプトをいちい ち作成するのに時間がかかる。 oアイディアが浮かんでからすぐに実装できない Feb 26 2016 OSC 2016 Tokyo/Spring 47
- 48. こんな人におすすめ o パケットをつかって遊びたい人(僕) o ネットワークの勉強中の人 o既知の攻撃方法などのテストやファジングなど Feb 26 2016 OSC 2016 Tokyo/Spring 48

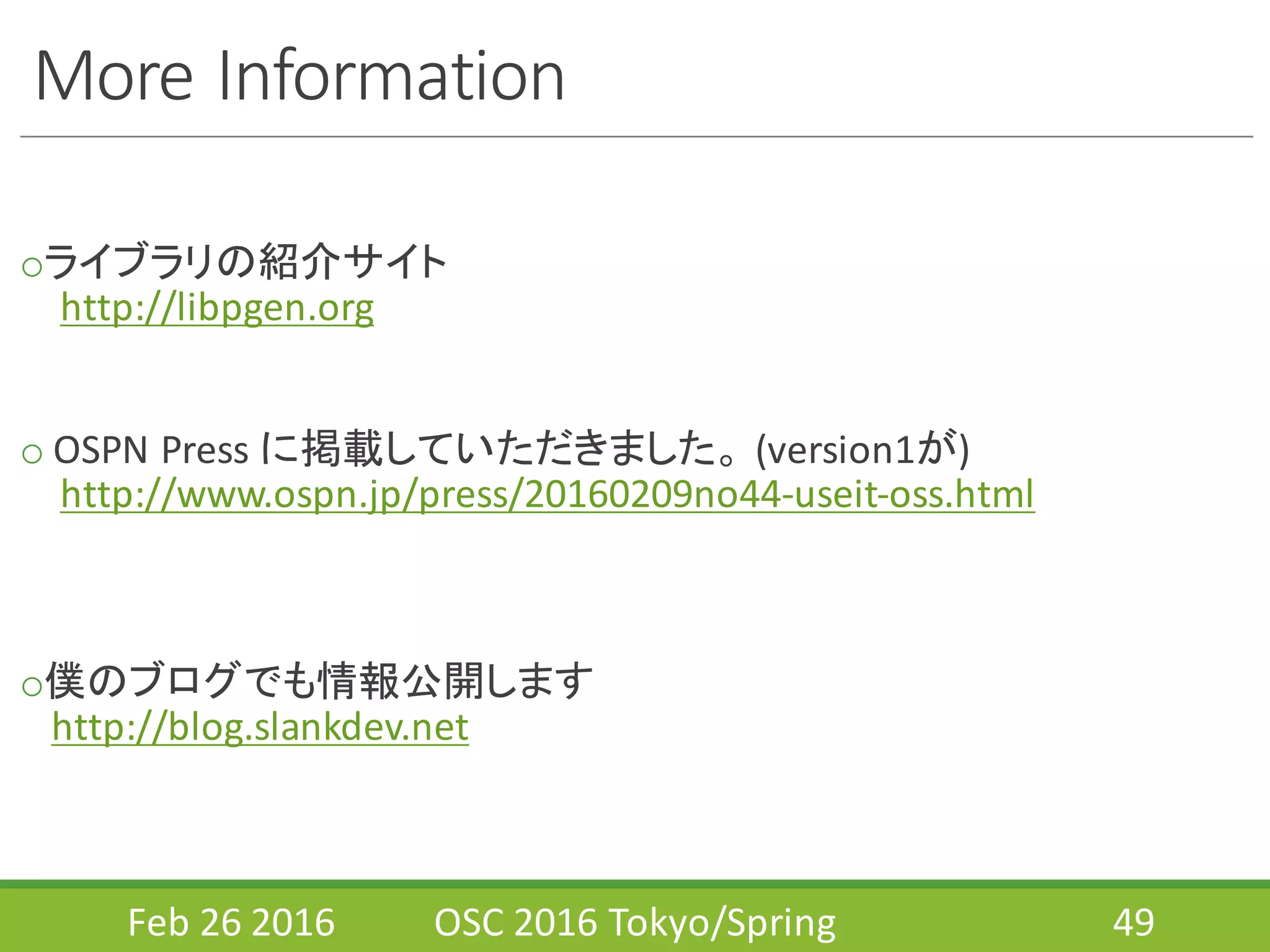

- 49. More Information oライブラリの紹介サイト http://libpgen.org o OSPN Press に掲載していただきました。 (version1が) http://www.ospn.jp/press/20160209no44-‐useit-‐oss.html o僕のブログでも情報公開します http://blog.slankdev.net Feb 26 2016 OSC 2016 Tokyo/Spring 49
- 50. 最後に o パケットで遊ぼう o Thanks my packet and friends Feb 26 2016 OSC 2016 Tokyo/Spring 50 命 よ り 重 い ！ パ ケ ッ ト は
