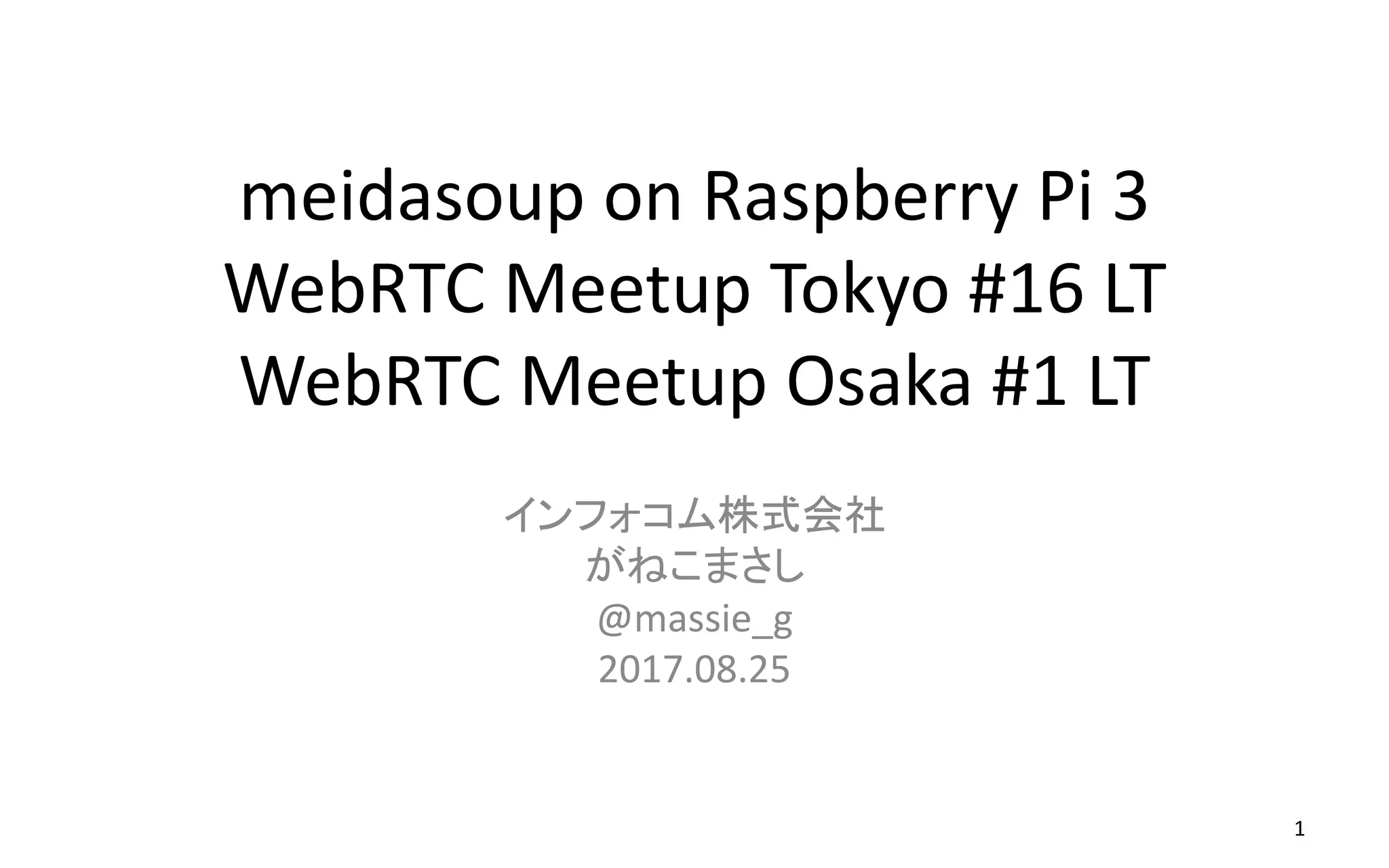

meidasoup on Raspberry Pi 3
WebRTC Meetup Tokyo #16 LT
WebRTC Meetup Osaka #1 LT
インフォコム株式会社
がねこまさし
@massie_g
2017.08.25
1

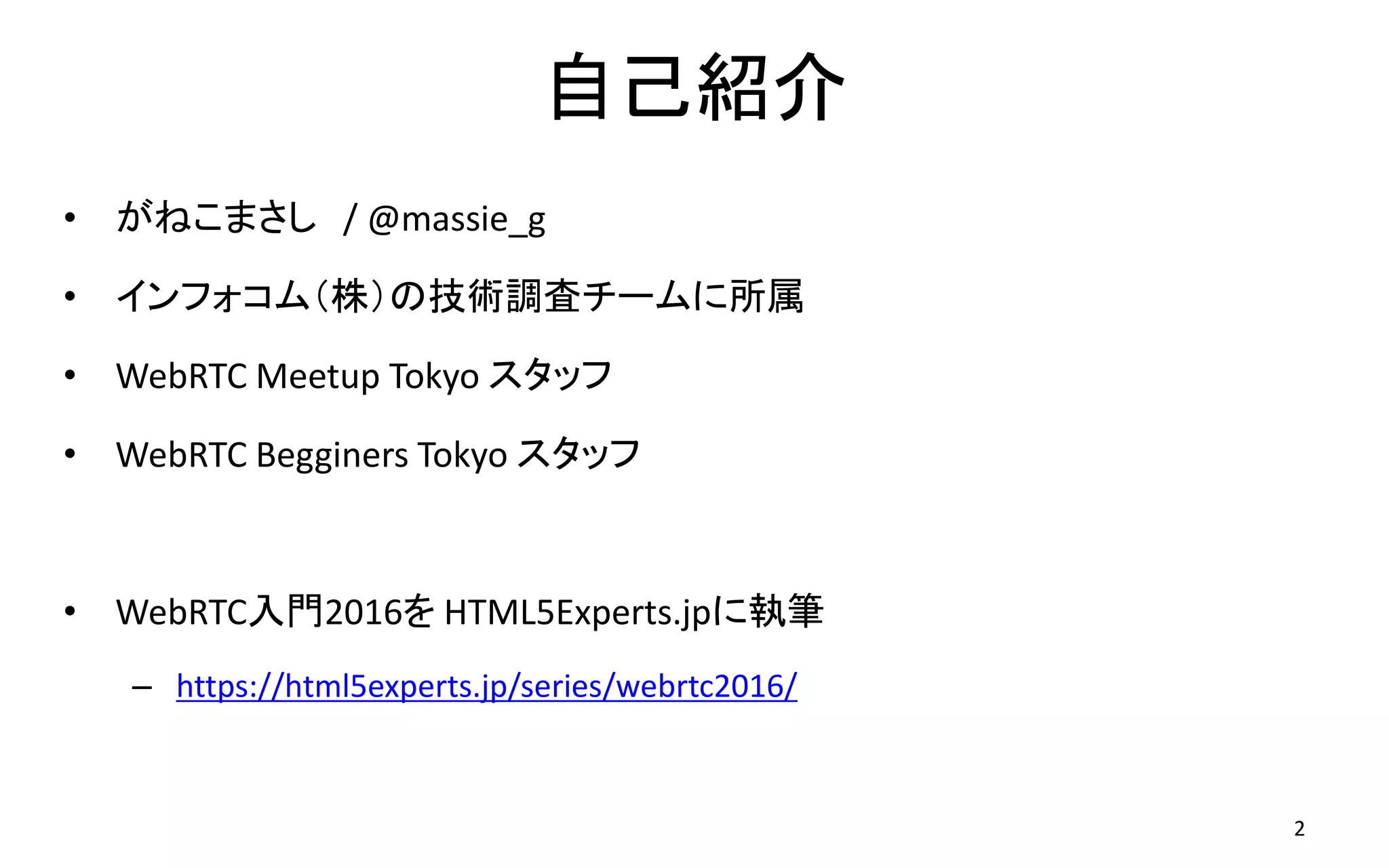

自己紹介
• がねこまさし / @massie_g
• インフォコム(株)の技術調査チームに所属
• WebRTC Meetup Tokyo スタッフ
• WebRTC Begginers Tokyo スタッフ
• WebRTC入門2016を HTML5Experts.jpに執筆
– https://html5experts.jp/series/webrtc2016/
2

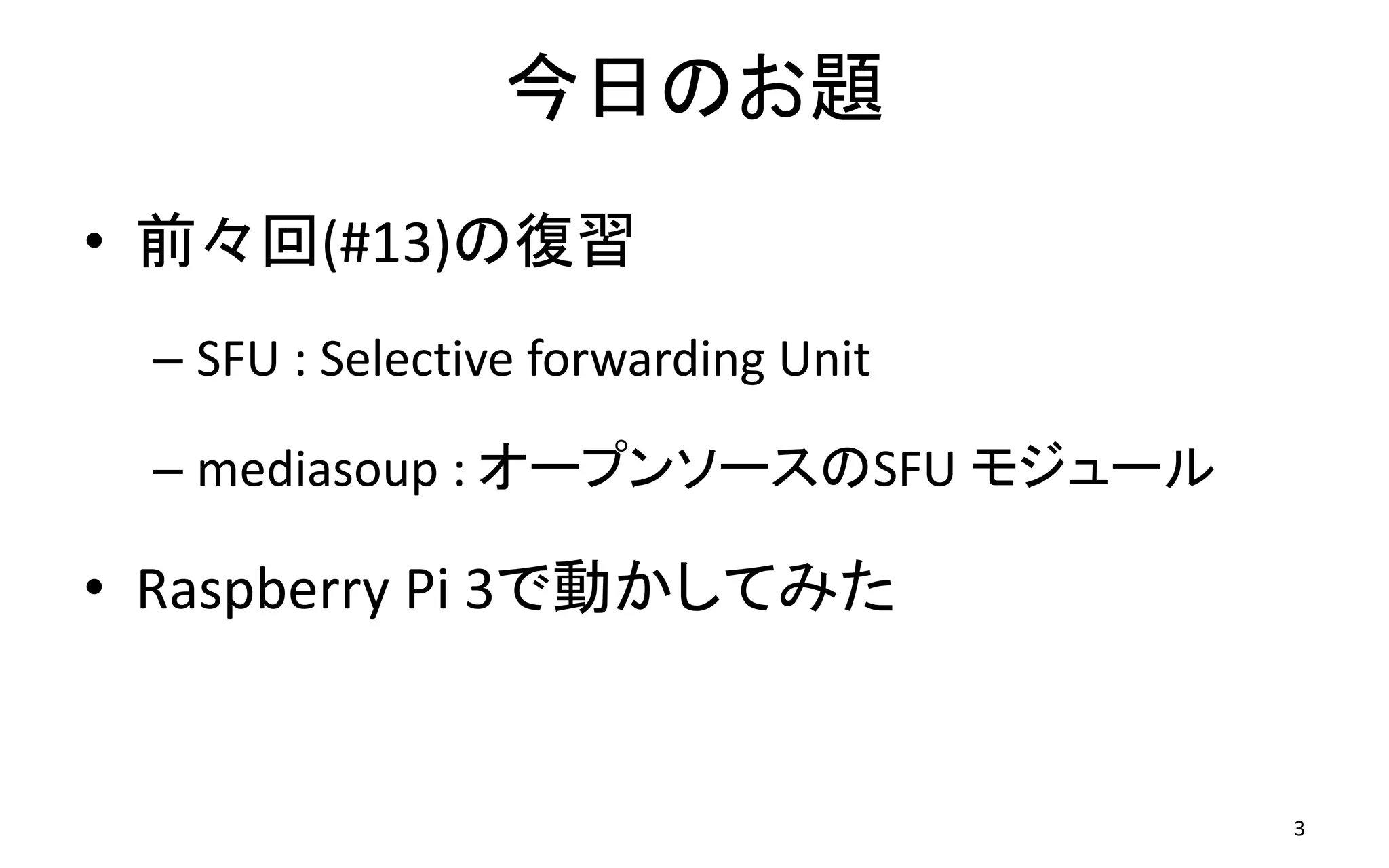

今日のお題
• 前々回(#13)の復習
– SFU : Selective forwarding Unit
– mediasoup : オープンソースのSFU モジュール
• Raspberry Pi 3で動かしてみた
3

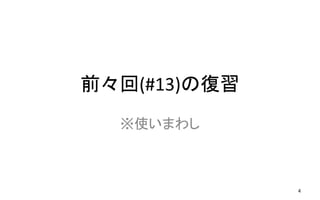

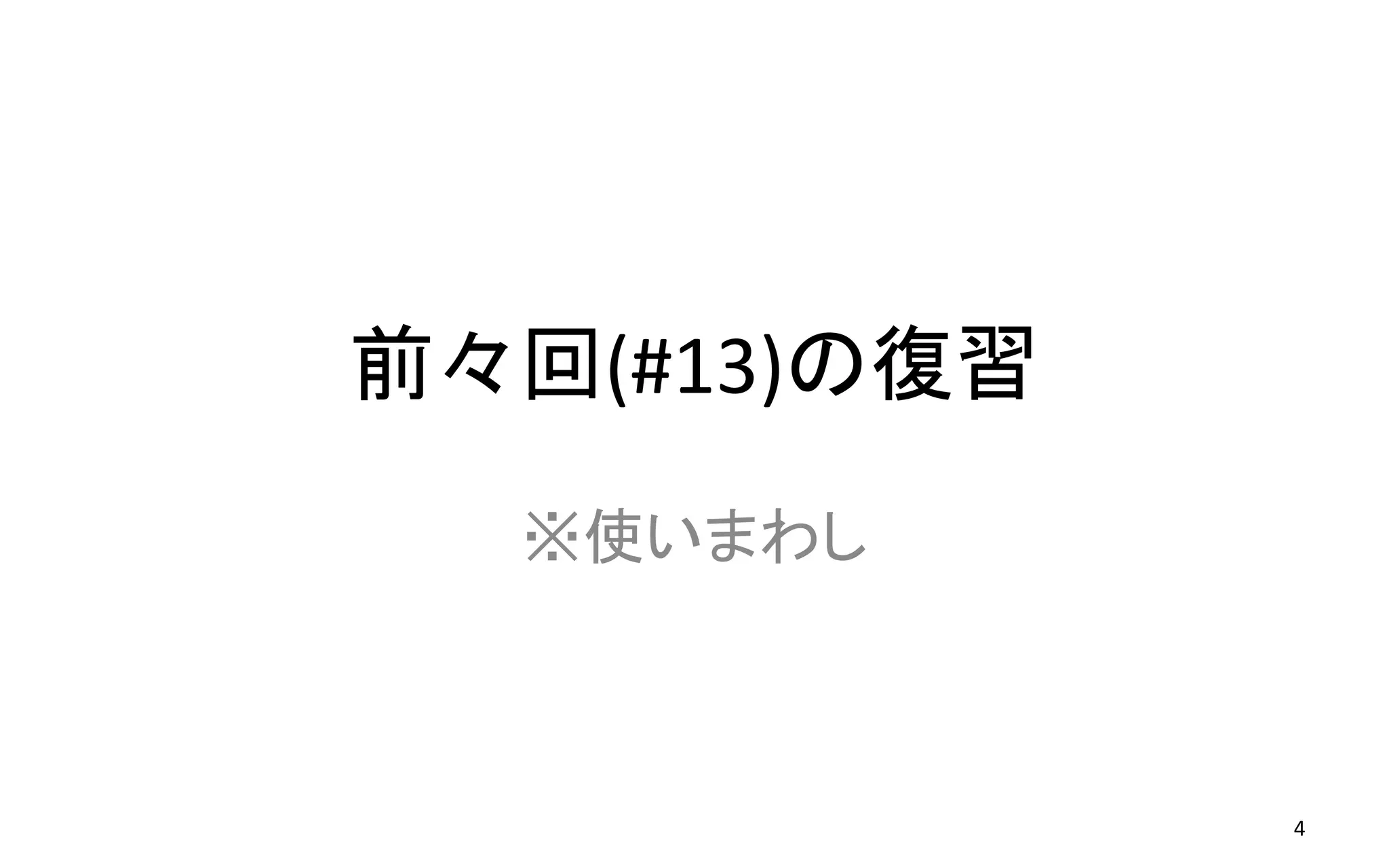

前々回(#13)の復習
※使いまわし
4

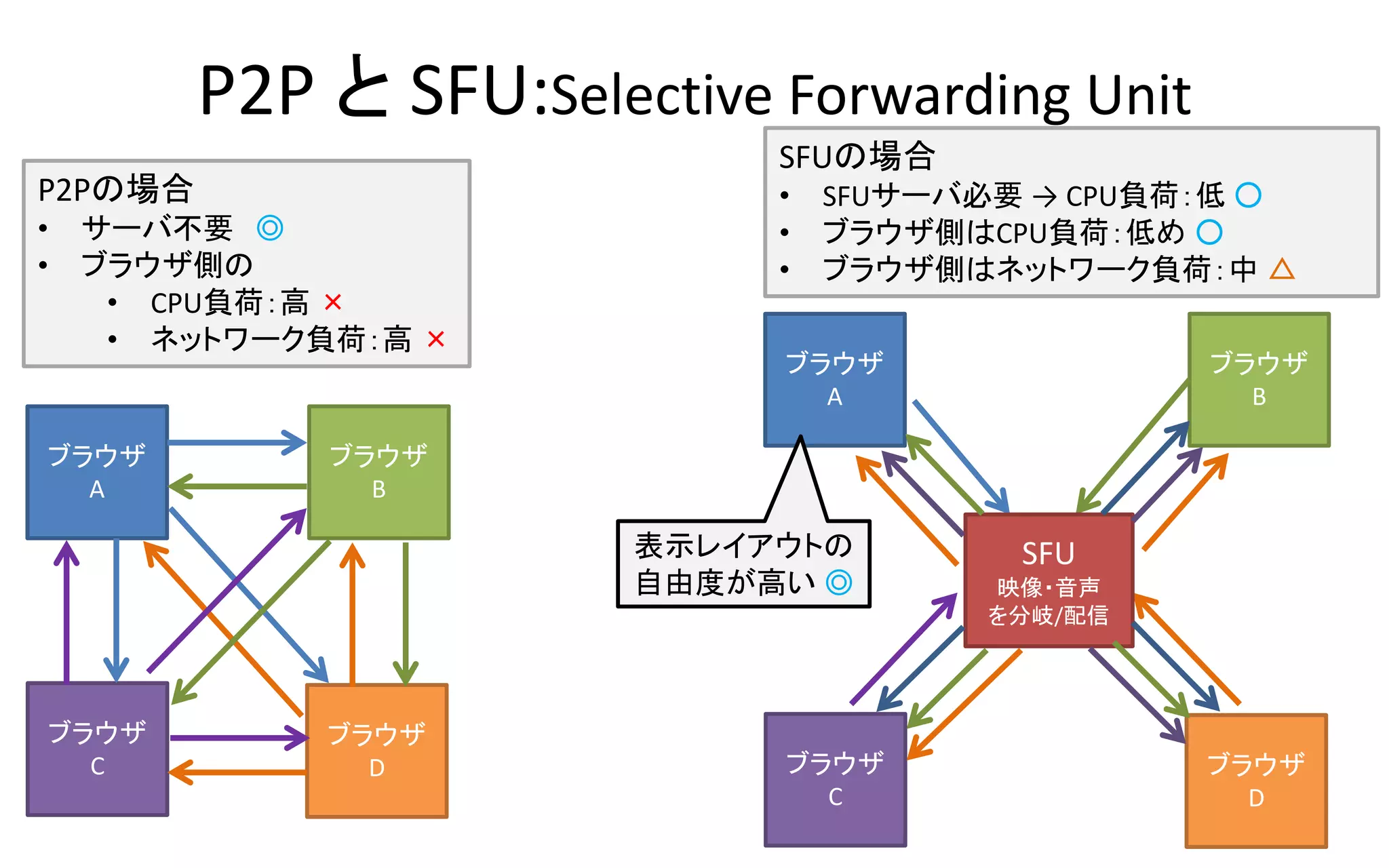

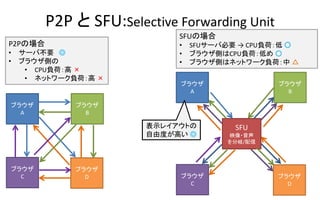

P2P と SFU:Selective Forwarding Unit
ブラウザ
A
ブラウザ
B
ブラウザ
D
ブラウザ
C
P2Pの場合
• サーバ不要 ◎
• ブラウザ側の
• CPU負荷:高 ×
• ネットワーク負荷:高 ×
5
ブラウザ
A
ブラウザ
B
ブラウザ
D
ブラウザ
C
SFU
映像・音声
を分岐/配信
SFUの場合
• SFUサーバ必要 → CPU負荷:低 ○
• ブラウザ側はCPU負荷:低め ○
• ブラウザ側はネットワーク負荷:中 △
表示レイアウトの
自由度が高い ◎

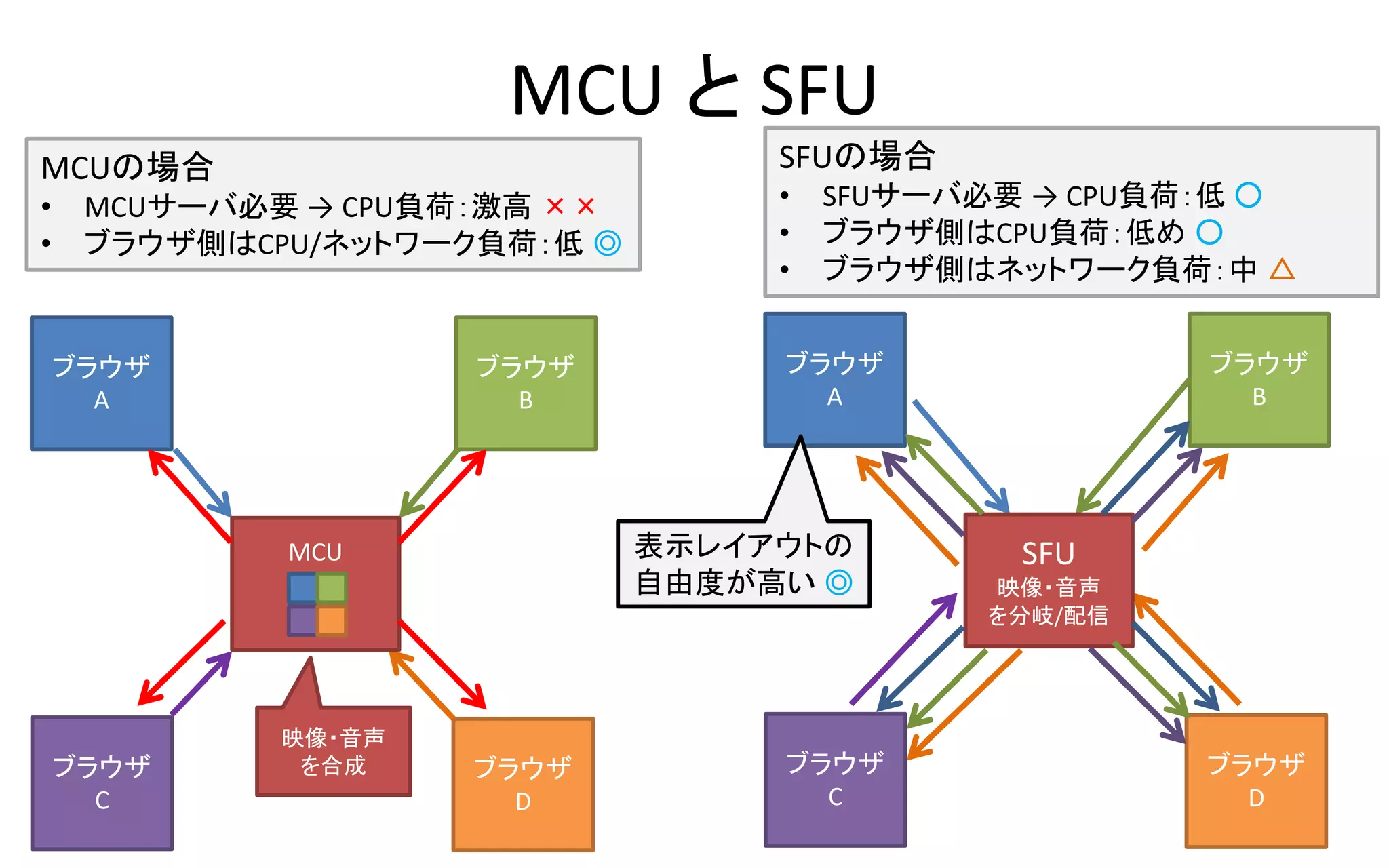

MCU と SFU
6
ブラウザ
A
ブラウザ
B
ブラウザ
D
ブラウザ
C
SFU
映像・音声
を分岐/配信
ブラウザ
A
ブラウザ
B
ブラウザ
D
ブラウザ
C
MCU
映像・音声
を合成
MCUの場合
• MCUサーバ必要 → CPU負荷:激高 ××
• ブラウザ側はCPU/ネットワーク負荷:低 ◎
SFUの場合
• SFUサーバ必要 → CPU負荷:低 ○
• ブラウザ側はCPU負荷:低め ○
• ブラウザ側はネットワーク負荷:中 △
表示レイアウトの
自由度が高い ◎

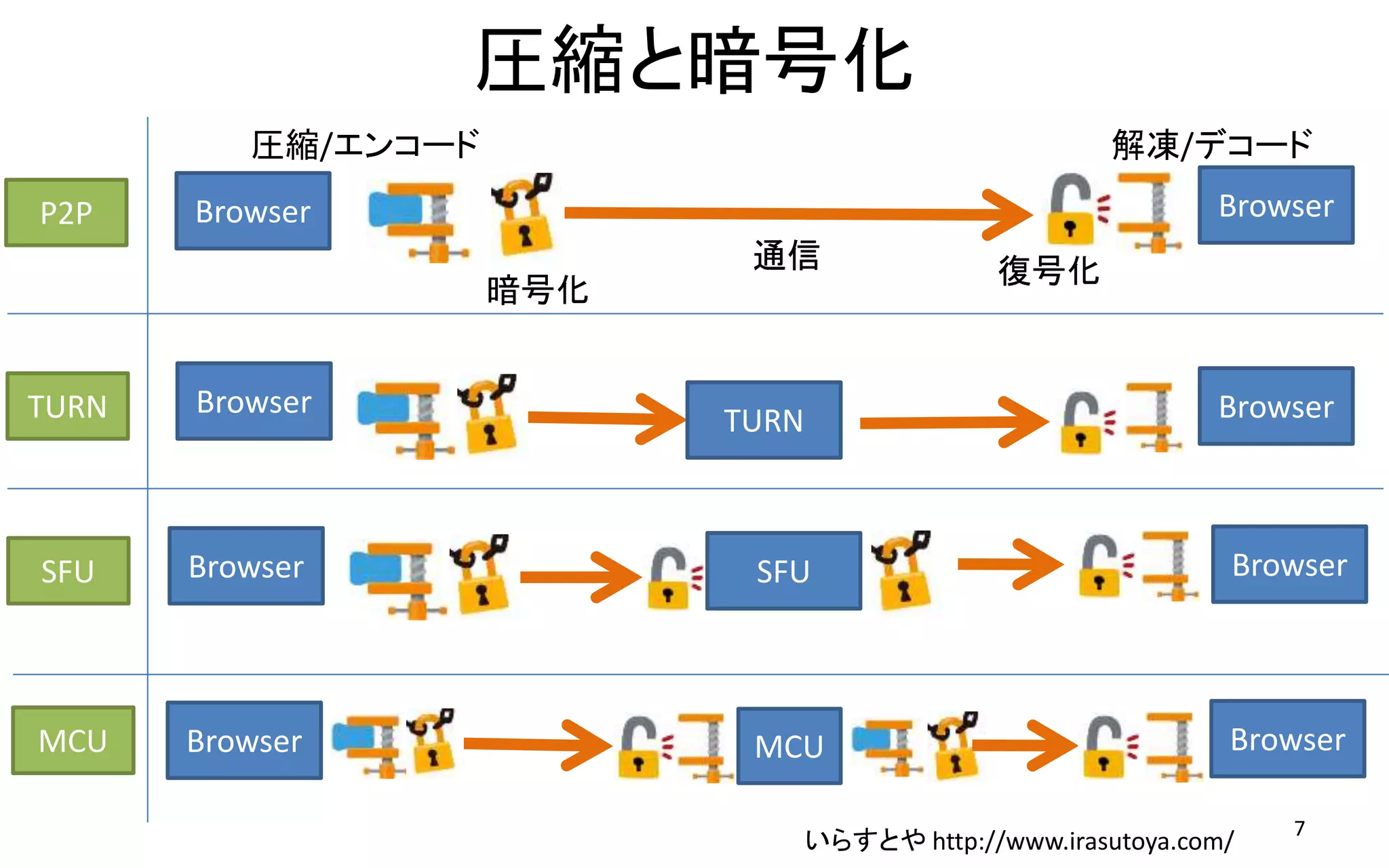

圧縮と暗号化
7
Browser
いらすとや http://www.irasutoya.com/
BrowserP2P
圧縮/エンコード
暗号化
通信 復号化
解凍/デコード
TURN Browser
TURN Browser
SFU
MCU
Browser SFU Browser
Browser MCU Browser

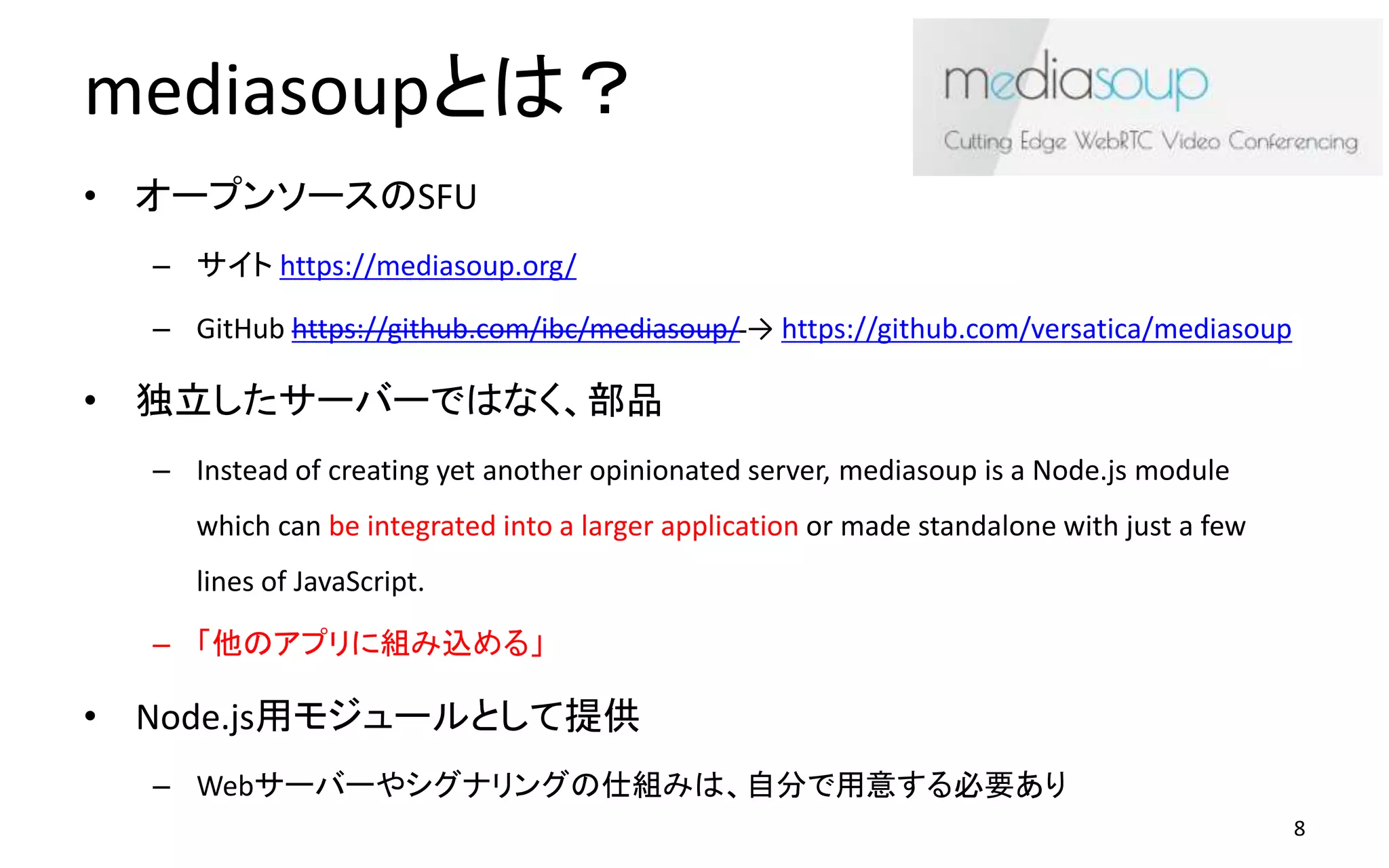

mediasoupとは?
• オープンソースのSFU
– サイト https://mediasoup.org/
– GitHub https://github.com/ibc/mediasoup/ → https://github.com/versatica/mediasoup
• 独立したサーバーではなく、部品
– Instead of creating yet another opinionated server, mediasoup is a Node.js module
which can be integrated into a larger application or made standalone with just a few
lines of JavaScript.
– 「他のアプリに組み込める」
• Node.js用モジュールとして提供
– Webサーバーやシグナリングの仕組みは、自分で用意する必要あり
8

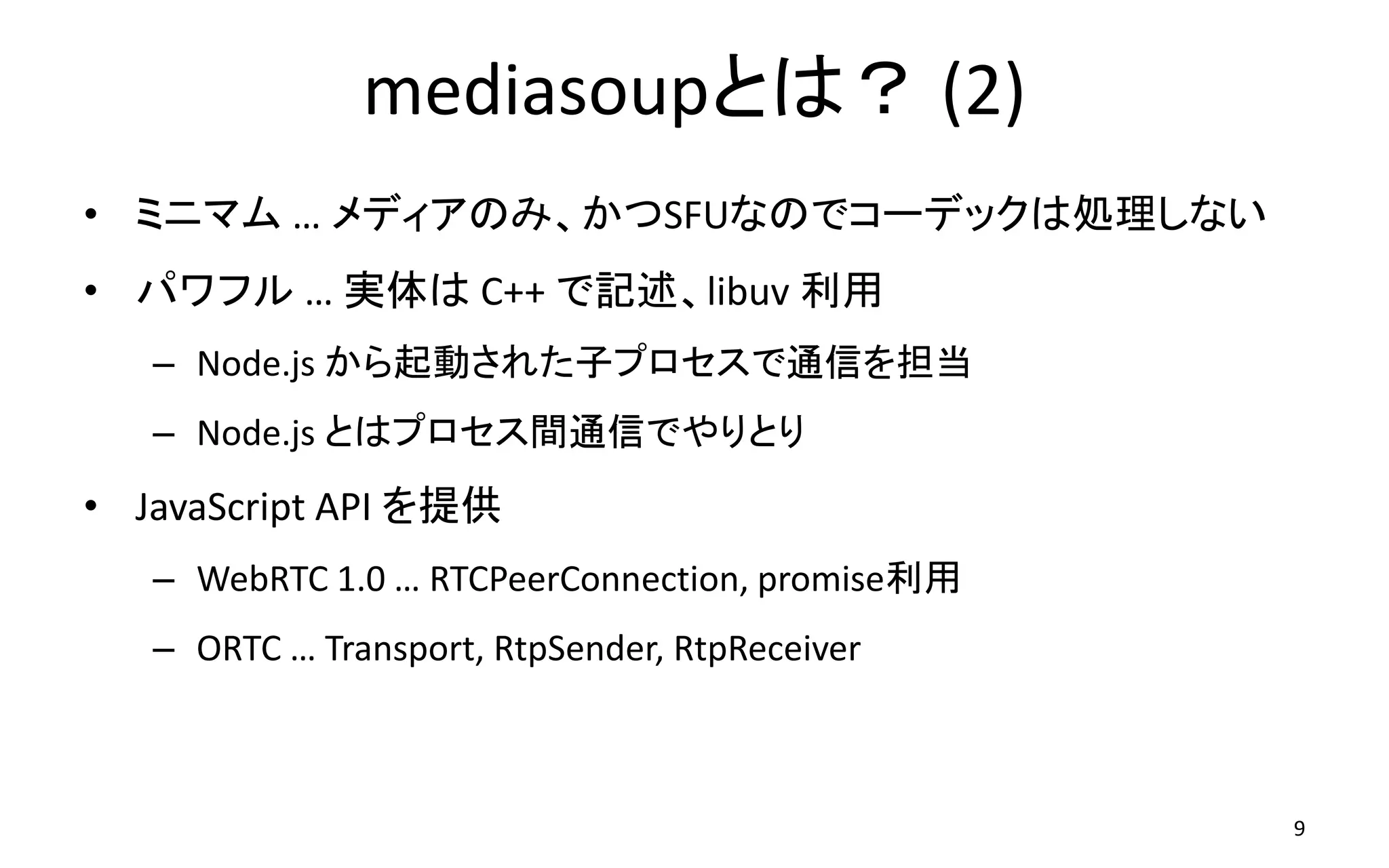

mediasoupとは? (2)
• ミニマム … メディアのみ、かつSFUなのでコーデックは処理しない
• パワフル … 実体は C++ で記述、libuv 利用
– Node.js から起動された子プロセスで通信を担当
– Node.js とはプロセス間通信でやりとり
• JavaScript API を提供
– WebRTC 1.0 … RTCPeerConnection, promise利用
– ORTC … Transport, RtpSender, RtpReceiver
9

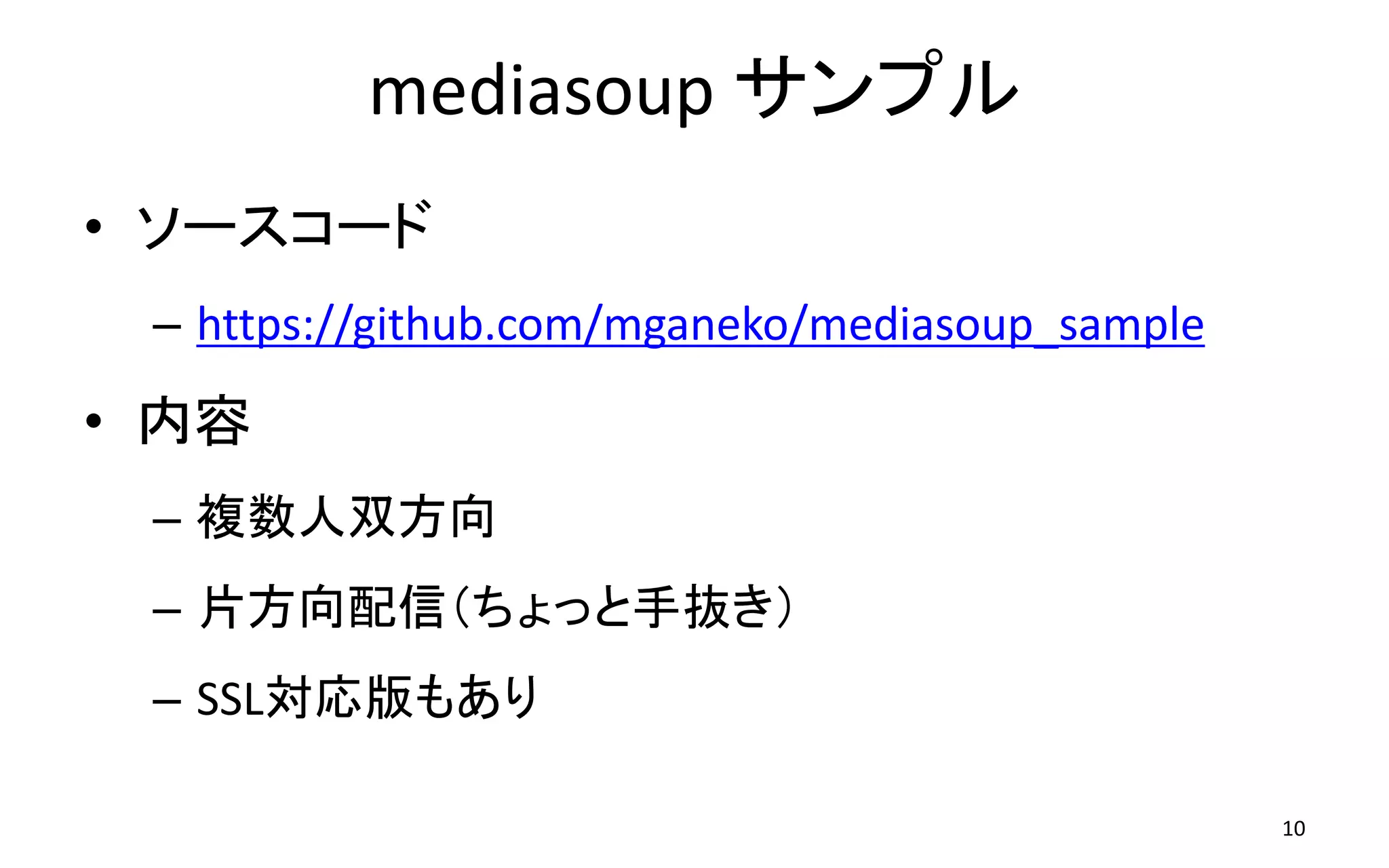

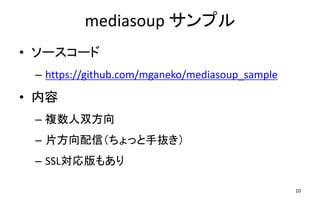

mediasoup サンプル
10
• ソースコード
– https://github.com/mganeko/mediasoup_sample
• 内容
– 複数人双方向
– 片方向配信(ちょっと手抜き)
– SSL対応版もあり

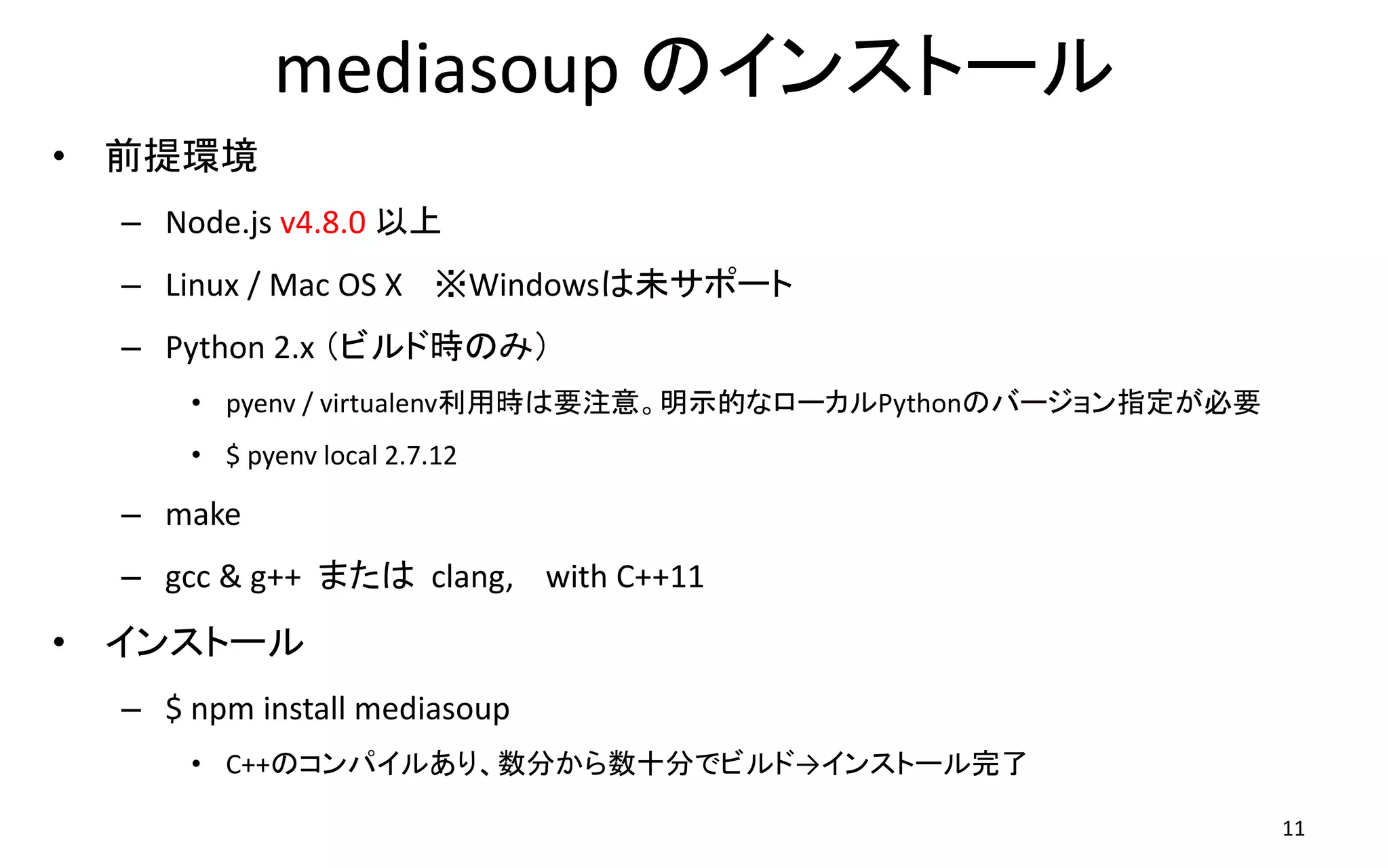

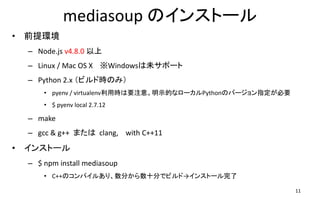

mediasoup のインストール
• 前提環境
– Node.js v4.8.0 以上
– Linux / Mac OS X ※Windowsは未サポート
– Python 2.x (ビルド時のみ)
• pyenv / virtualenv利用時は要注意。明示的なローカルPythonのバージョン指定が必要
• $ pyenv local 2.7.12
– make
– gcc & g++ または clang, with C++11
• インストール
– $ npm install mediasoup
• C++のコンパイルあり、数分から数十分でビルド→インストール完了
11

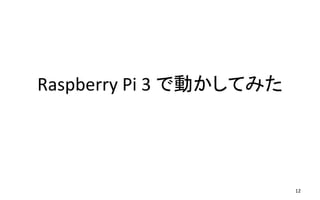

Raspberry Pi 3 で動かしてみた
12

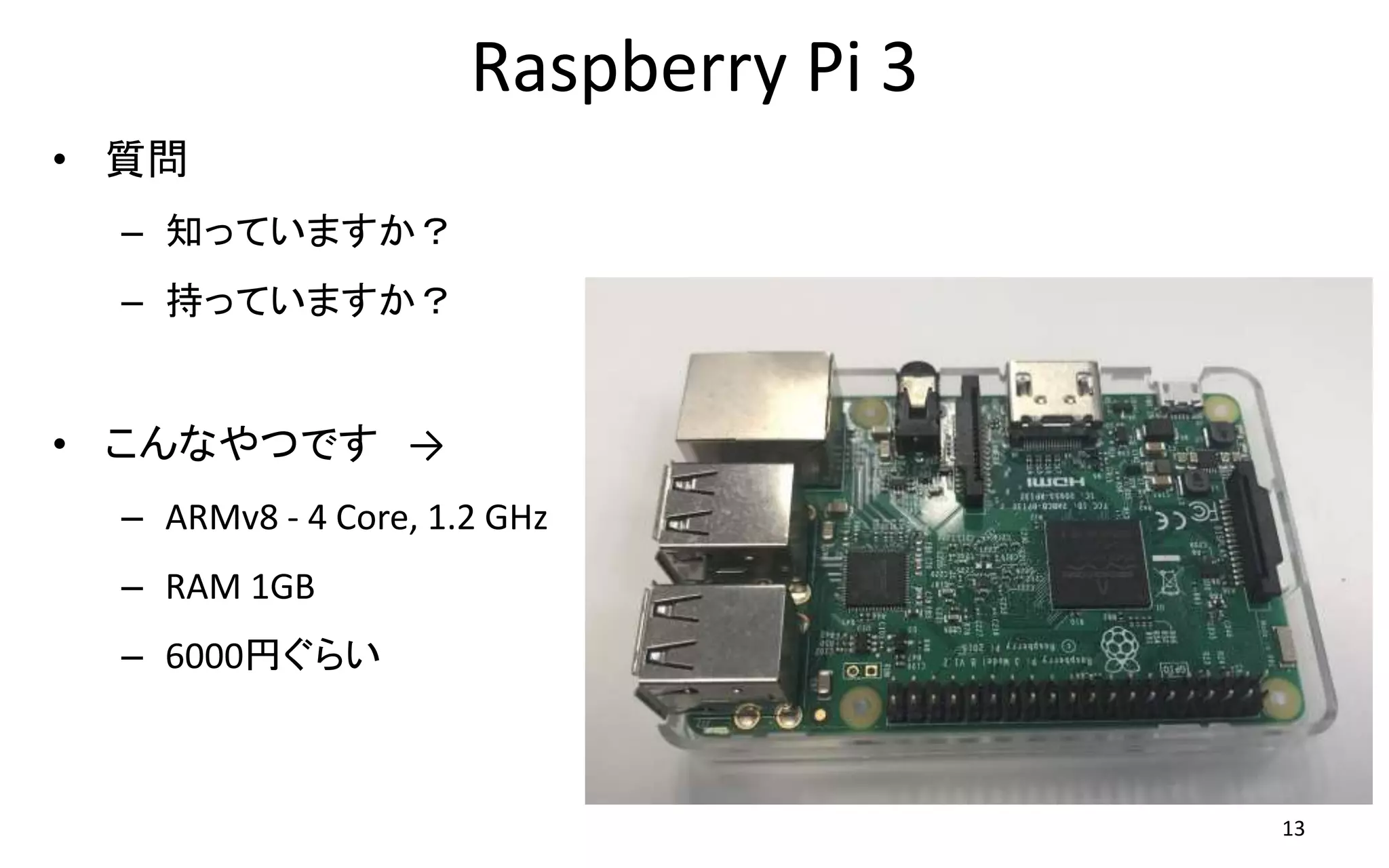

Raspberry Pi 3
• 質問
– 知っていますか?
– 持っていますか?
• こんなやつです →
– ARMv8 - 4 Core, 1.2 GHz
– RAM 1GB
– 6000円ぐらい
13

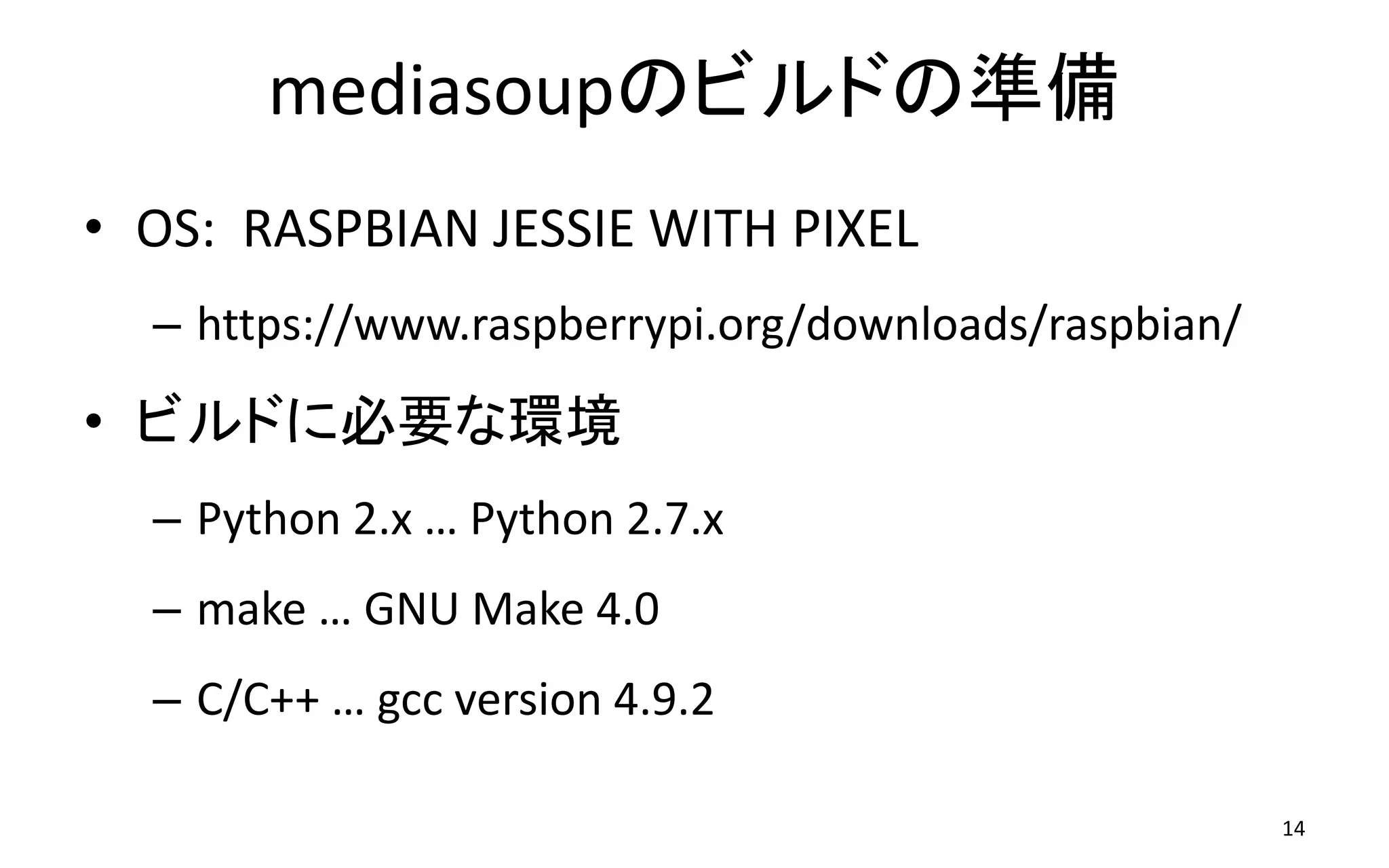

mediasoupのビルドの準備
• OS: RASPBIAN JESSIE WITH PIXEL
– https://www.raspberrypi.org/downloads/raspbian/
• ビルドに必要な環境
– Python 2.x … Python 2.7.x
– make … GNU Make 4.0
– C/C++ … gcc version 4.9.2
14

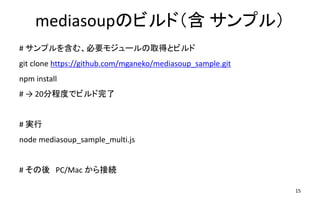

mediasoupのビルド(含 サンプル)
# サンプルを含む、必要モジュールの取得とビルド
git clone https://github.com/mganeko/mediasoup_sample.git
npm install
# → 20分程度でビルド完了
# 実行
node mediasoup_sample_multi.js
# その後 PC/Mac から接続
15

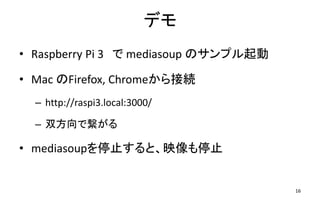

デモ
• Raspberry Pi 3 で mediasoup のサンプル起動
• Mac のFirefox, Chromeから接続
– http://raspi3.local:3000/
– 双方向で繋がる
• mediasoupを停止すると、映像も停止
16

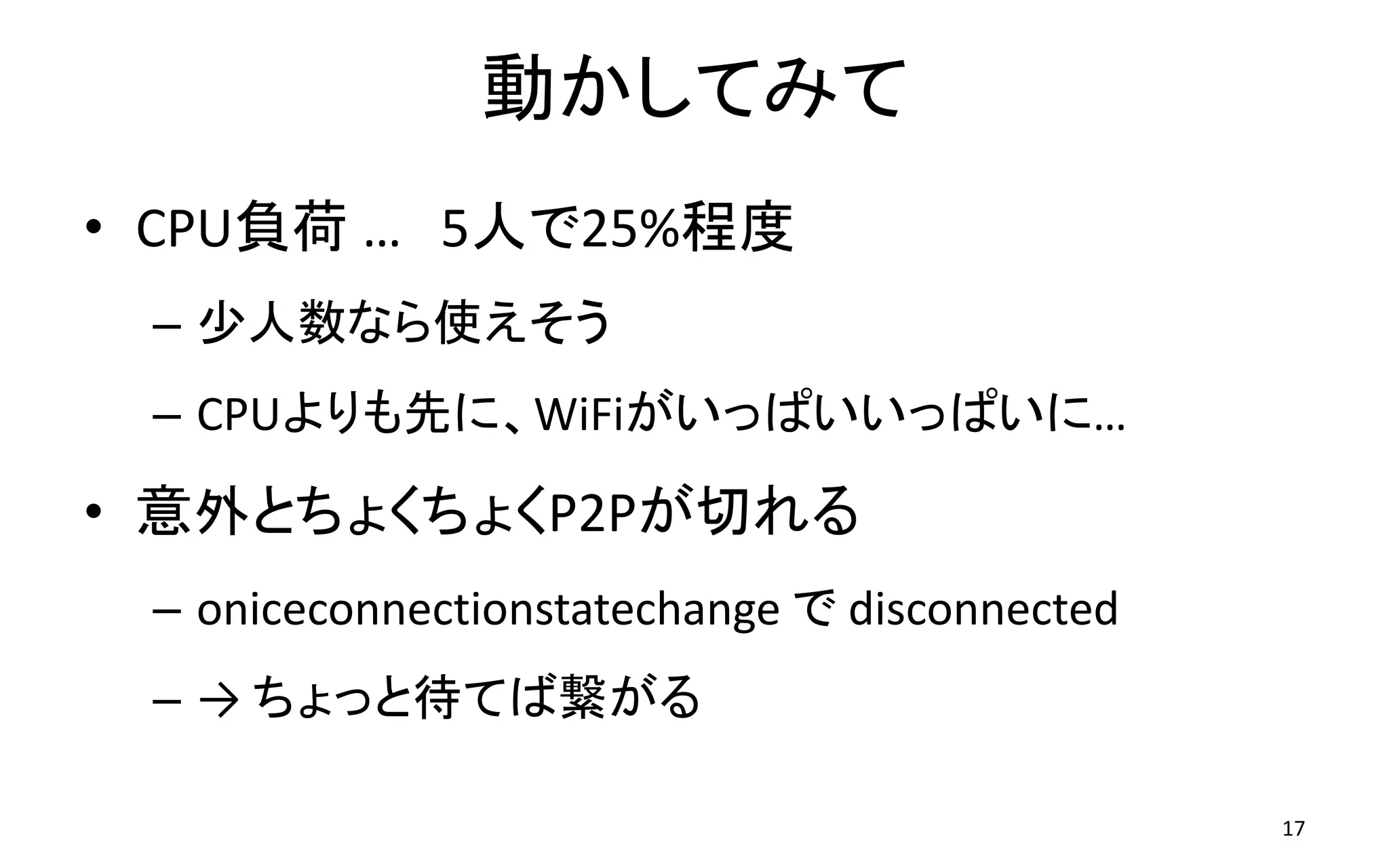

動かしてみて
• CPU負荷 … 5人で25%程度
– 少人数なら使えそう
– CPUよりも先に、WiFiがいっぱいいっぱいに…
• 意外とちょくちょくP2Pが切れる
– oniceconnectionstatechange で disconnected
– → ちょっと待てば繋がる
17

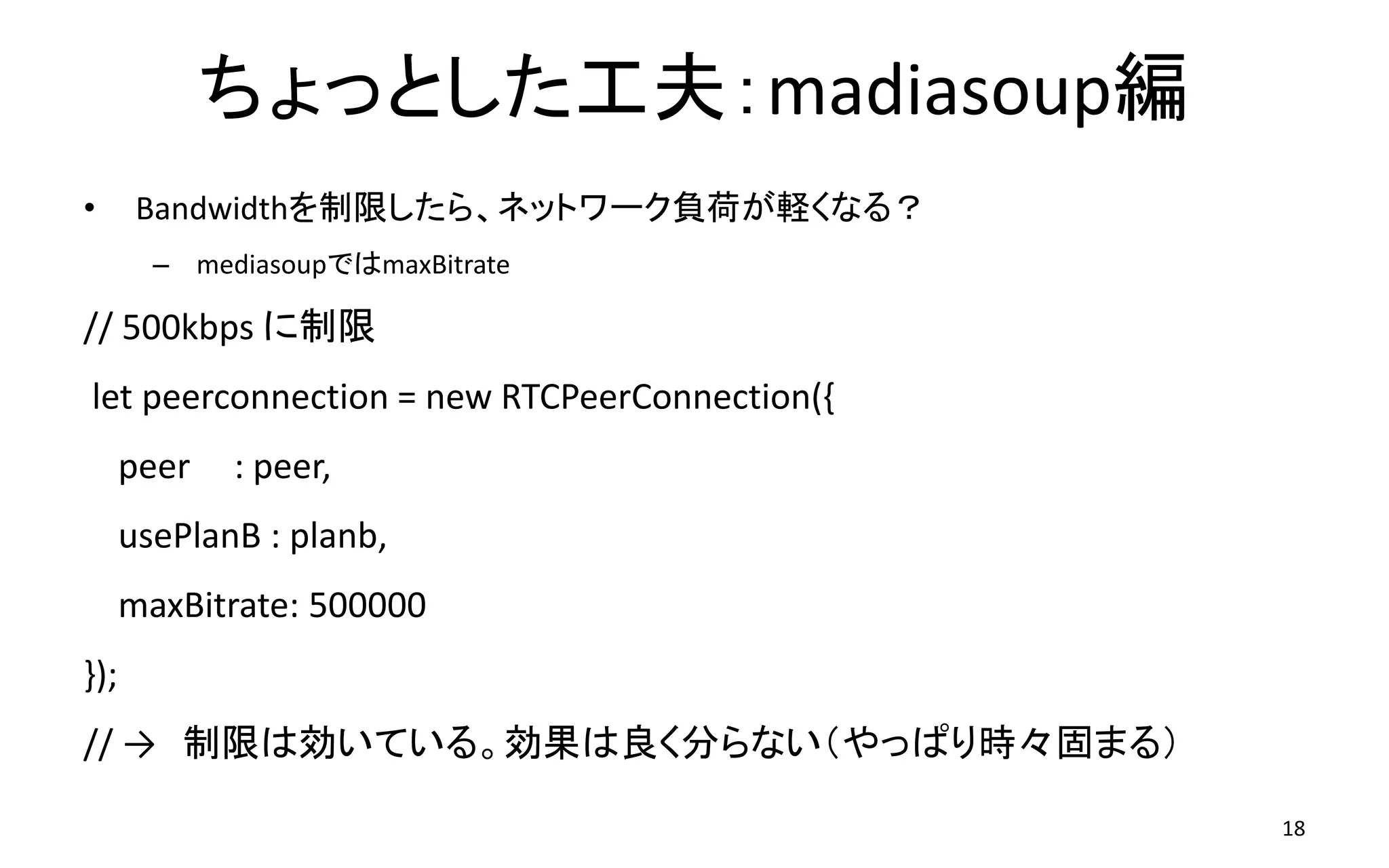

ちょっとした工夫:madiasoup編
• Bandwidthを制限したら、ネットワーク負荷が軽くなる?
– mediasoupではmaxBitrate
// 500kbps に制限
let peerconnection = new RTCPeerConnection({
peer : peer,
usePlanB : planb,
maxBitrate: 500000
});
// → 制限は効いている。効果は良く分らない(やっぱり時々固まる)
18

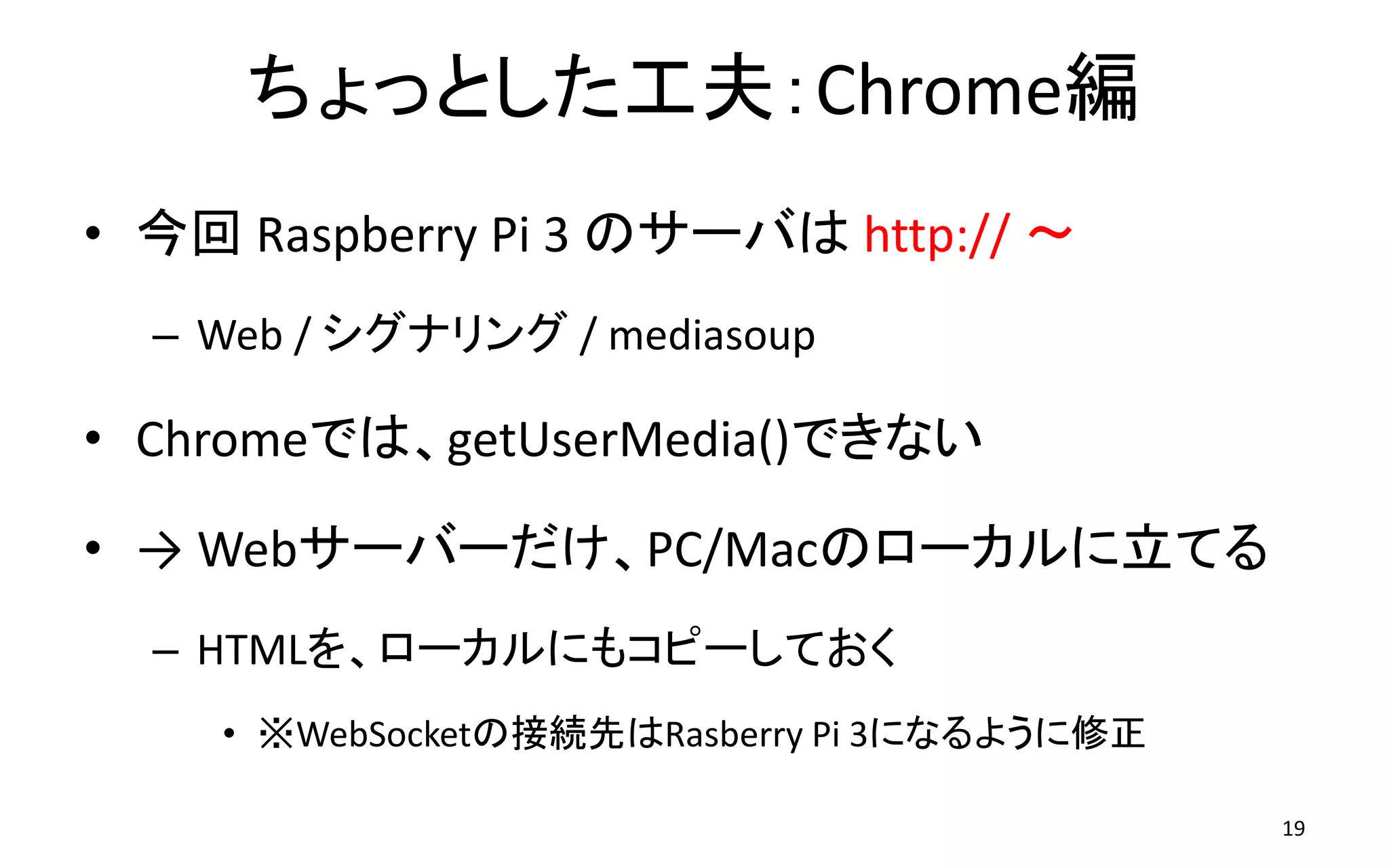

ちょっとした工夫:Chrome編
• 今回 Raspberry Pi 3 のサーバは http:// ~
– Web / シグナリング / mediasoup
• Chromeでは、getUserMedia()できない
• → Webサーバーだけ、PC/Macのローカルに立てる
– HTMLを、ローカルにもコピーしておく
• ※WebSocketの接続先はRasberry Pi 3になるように修正
19

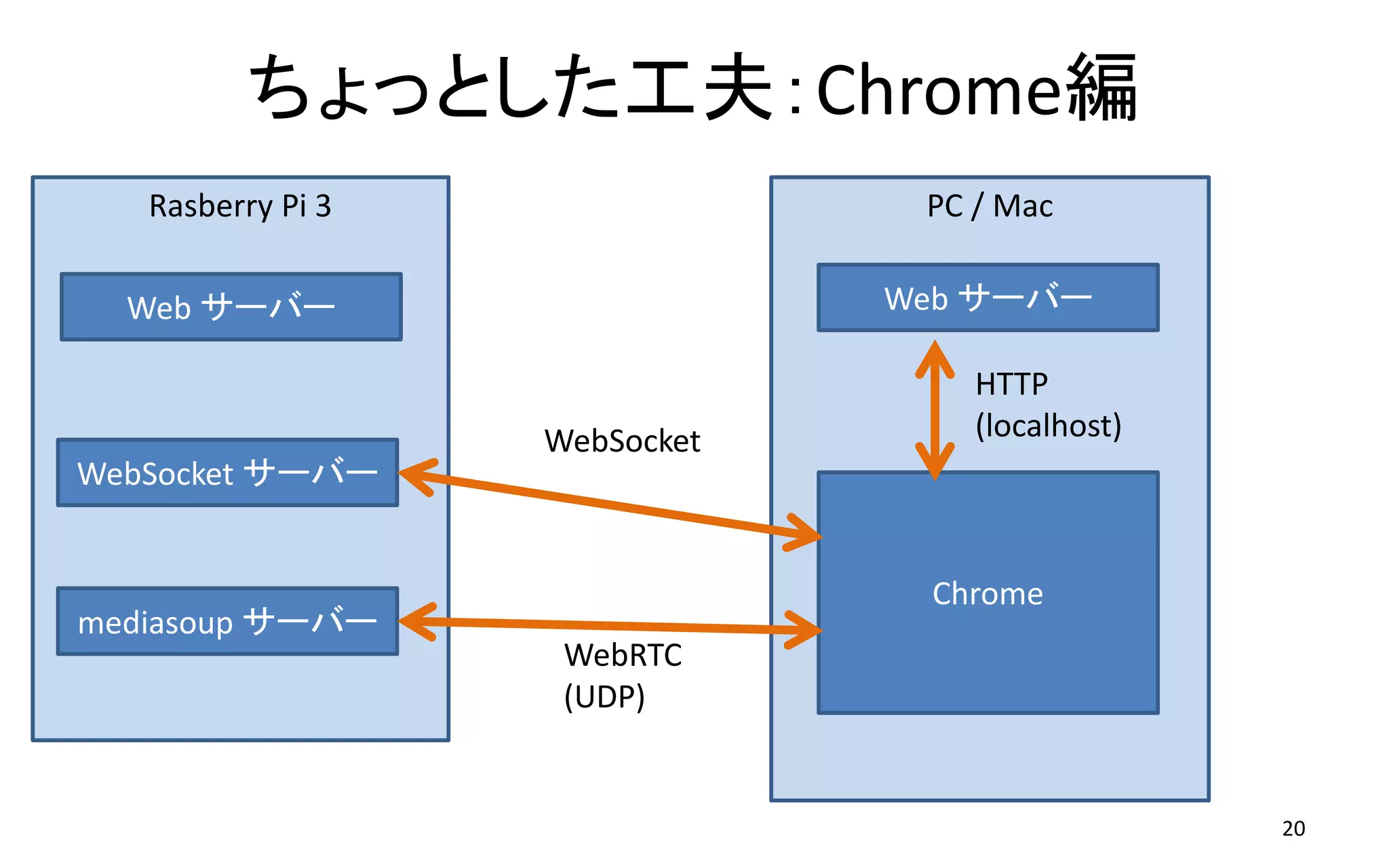

ちょっとした工夫:Chrome編
20
Rasberry Pi 3
WebSocket サーバー
mediasoup サーバー
PC / Mac
Web サーバー
Chrome
HTTP
(localhost)WebSocket
WebRTC
(UDP)
Web サーバー

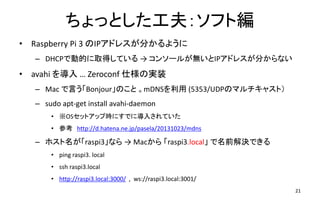

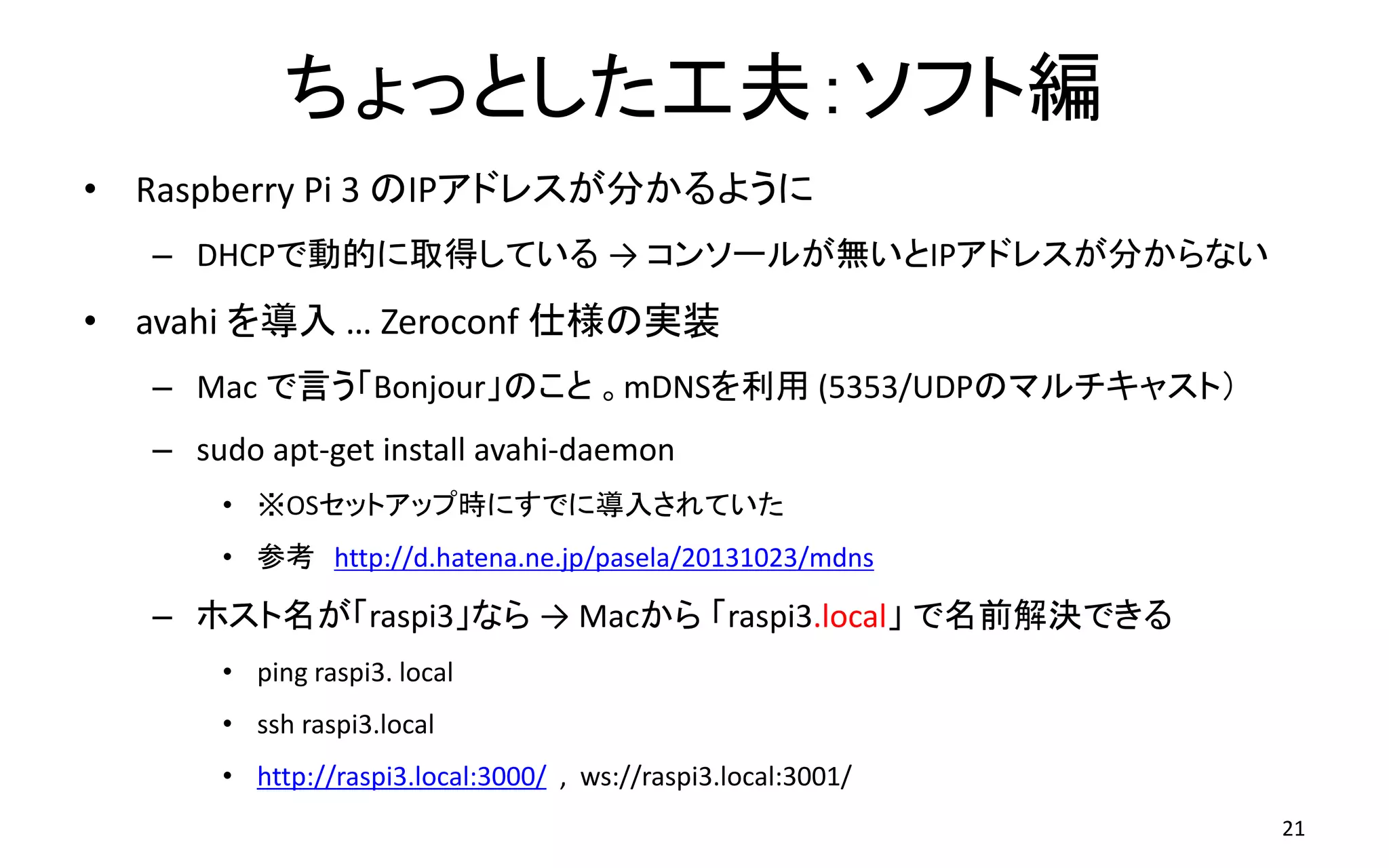

ちょっとした工夫:ソフト編
• Raspberry Pi 3 のIPアドレスが分かるように
– DHCPで動的に取得している → コンソールが無いとIPアドレスが分からない
• avahi を導入 … Zeroconf 仕様の実装
– Mac で言う「Bonjour」のこと 。mDNSを利用 (5353/UDPのマルチキャスト)
– sudo apt-get install avahi-daemon
• ※OSセットアップ時にすでに導入されていた
• 参考 http://d.hatena.ne.jp/pasela/20131023/mdns
– ホスト名が「raspi3」なら → Macから 「raspi3.local」 で名前解決できる
• ping raspi3. local
• ssh raspi3.local
• http://raspi3.local:3000/ , ws://raspi3.local:3001/
21

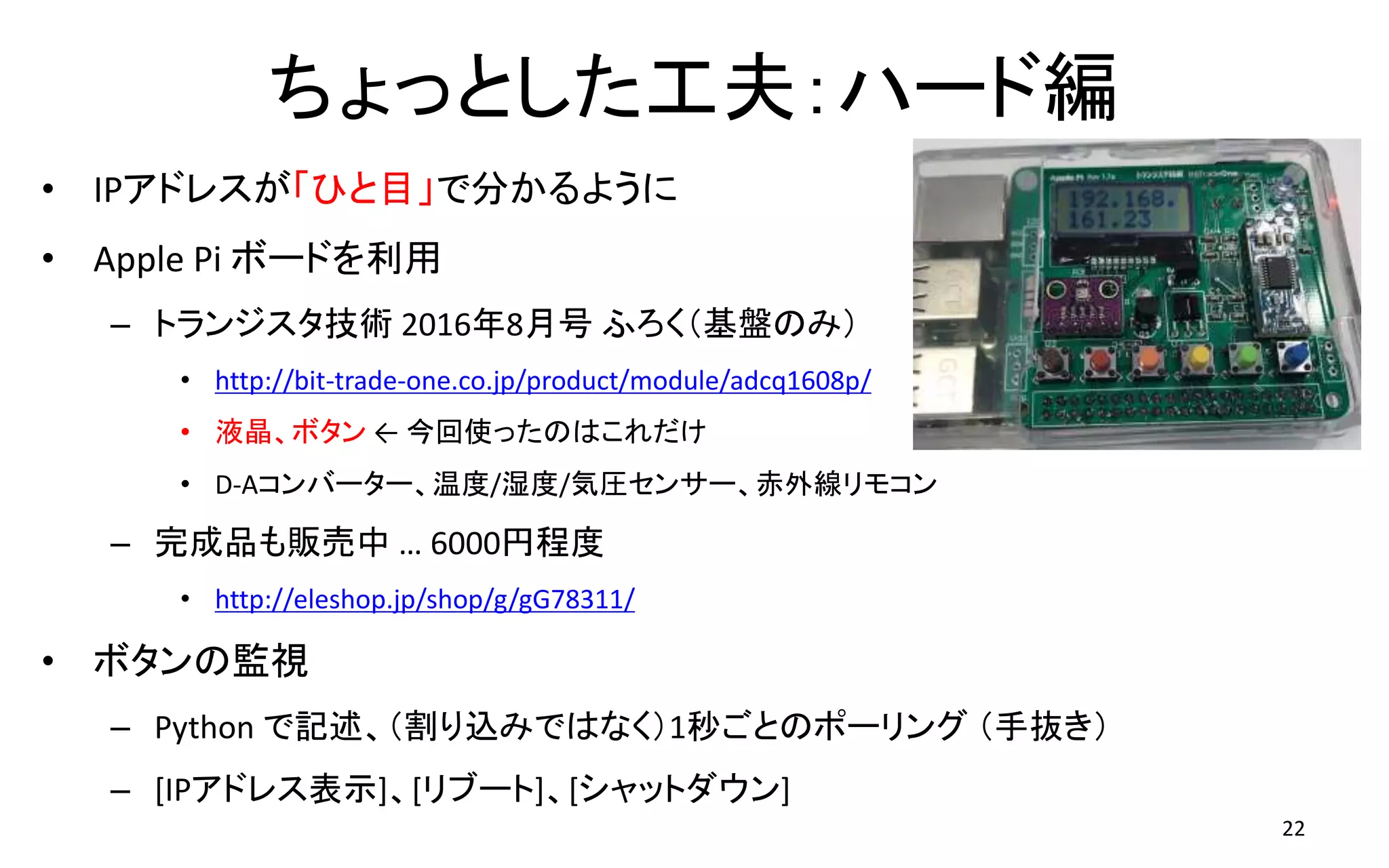

ちょっとした工夫:ハード編
• IPアドレスが「ひと目」で分かるように
• Apple Pi ボードを利用
– トランジスタ技術 2016年8月号 ふろく(基盤のみ)
• http://bit-trade-one.co.jp/product/module/adcq1608p/
• 液晶、ボタン ← 今回使ったのはこれだけ
• D-Aコンバーター、温度/湿度/気圧センサー、赤外線リモコン
– 完成品も販売中 … 6000円程度
• http://eleshop.jp/shop/g/gG78311/
• ボタンの監視
– Python で記述、(割り込みではなく)1秒ごとのポーリング (手抜き)
– [IPアドレス表示]、[リブート]、[シャットダウン]
22

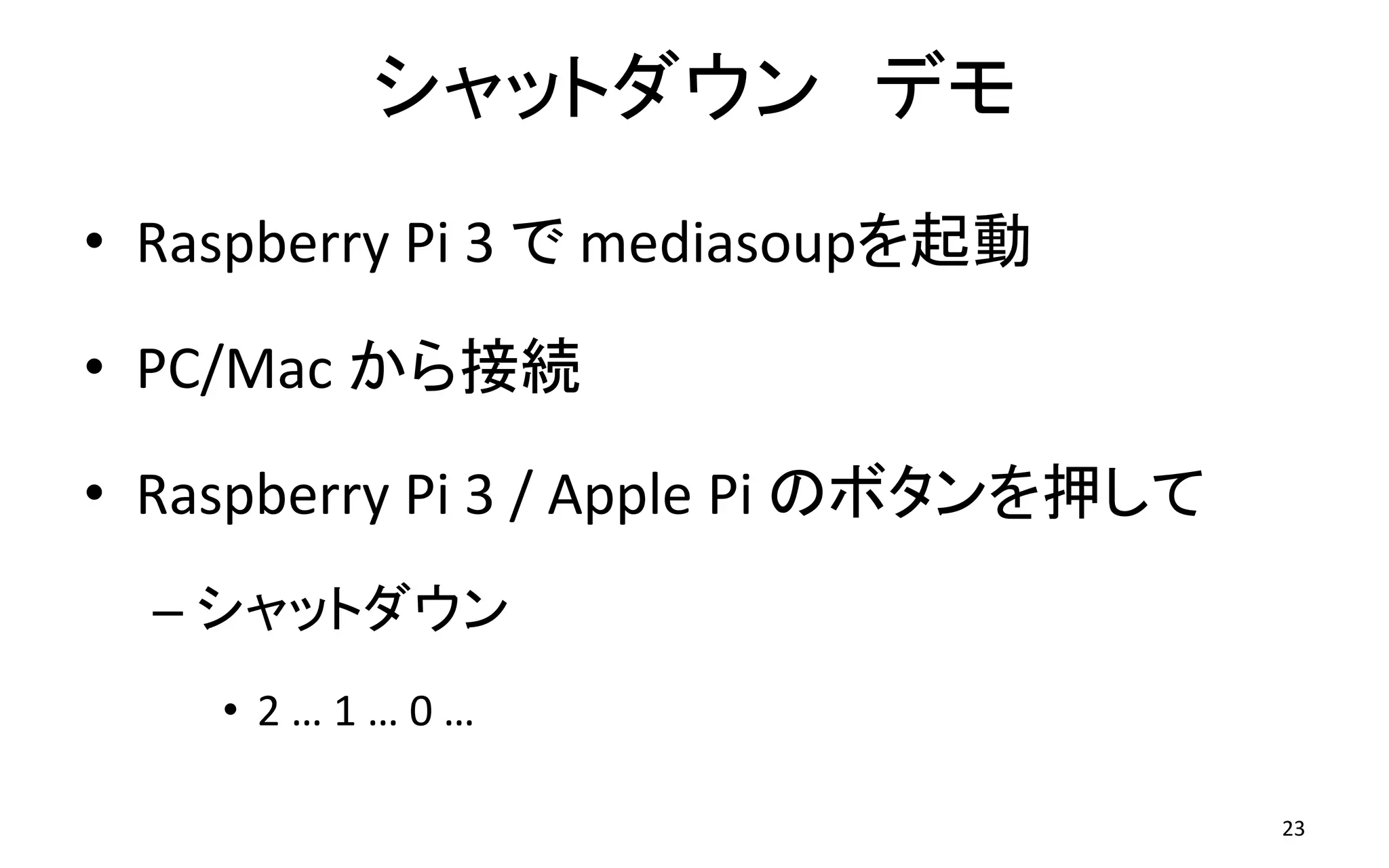

シャットダウン デモ
• Raspberry Pi 3 で mediasoupを起動
• PC/Mac から接続
• Raspberry Pi 3 / Apple Pi のボタンを押して
– シャットダウン
• 2 … 1 … 0 …
23
まとめ
• mediasoup は、LinuxであればARMでも動く
– Raspberry Pi 3 でも動く
– きっと、他のボードでも動く
– ※ CPUよりもネットワークの性能がボトルネックになる可能性あり
• 本日のプレゼン資料は SlideShareに
– https://www.slideshare.net/mganeko/webrtc-sfu-mediasoup-sample-update
• ソースコードは GitHubに
– https://github.com/mganeko/mediasoup_sample
24

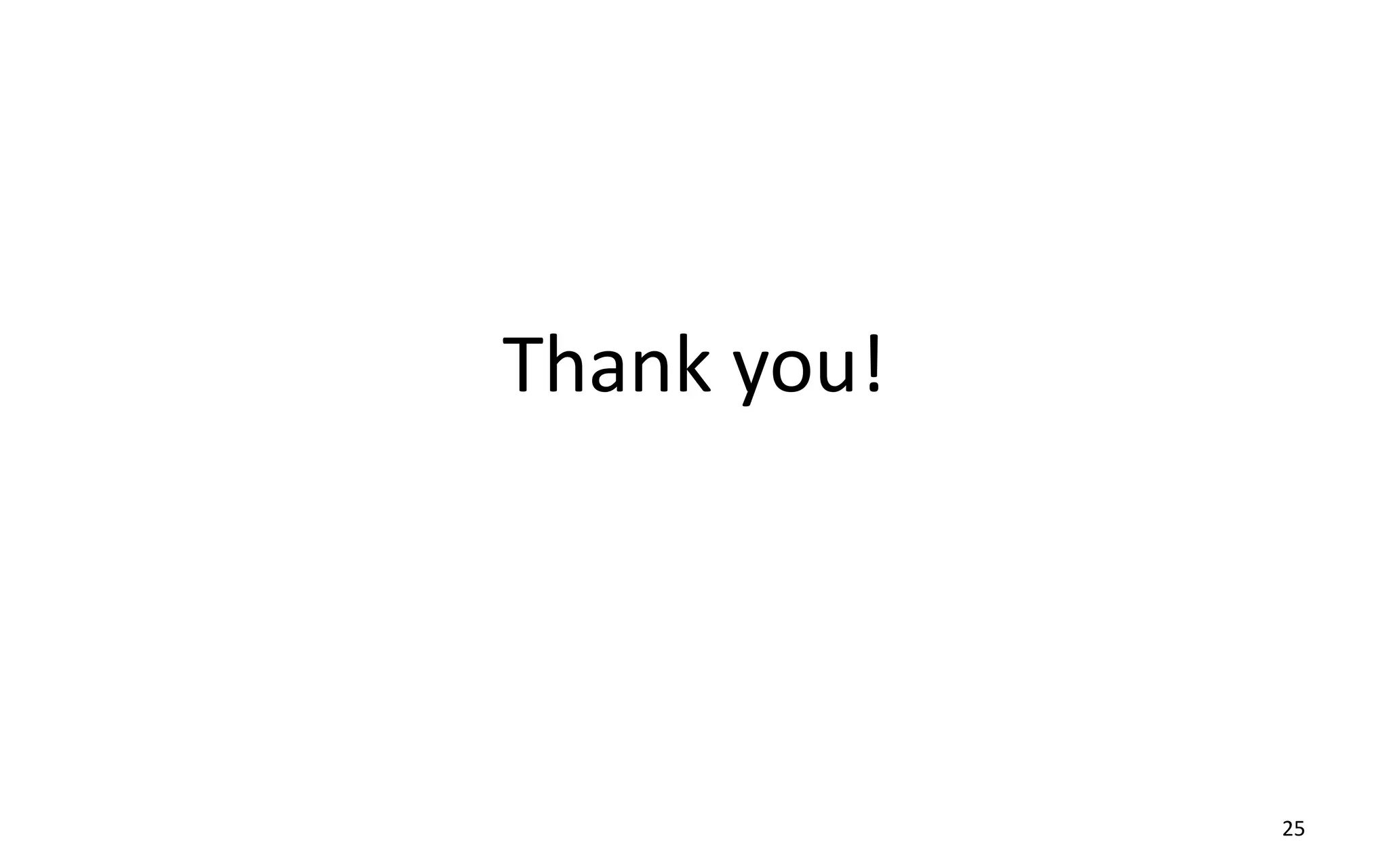

Thank you!
25
