Open GL Programming Training Session I

Open GL Programming Training Session I

• 1.
  OpenGL Programming Session I
• 2.

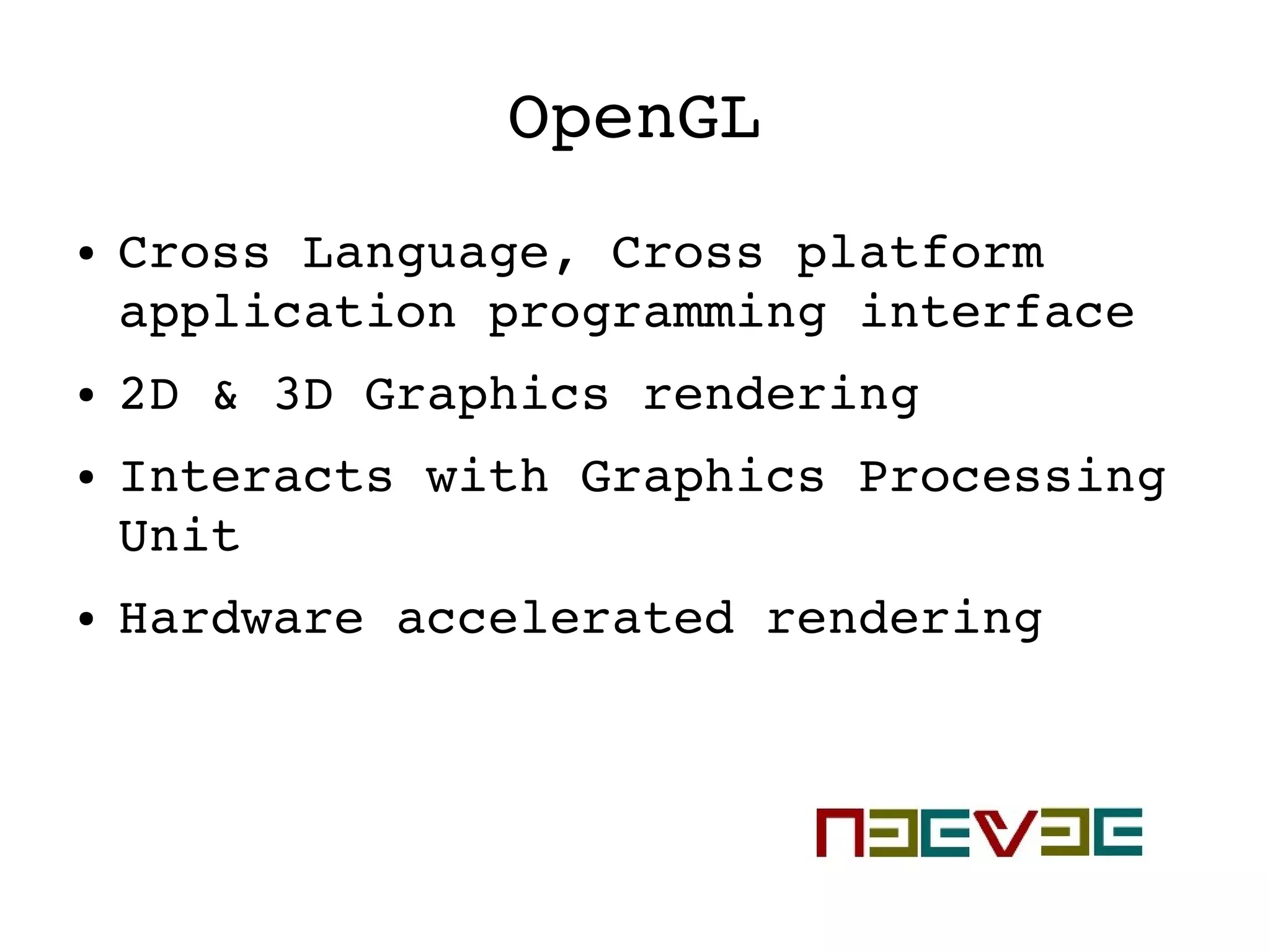

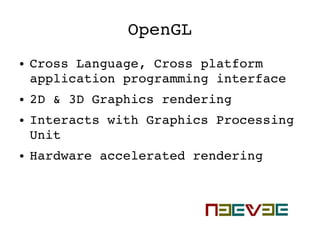

  OpenGL ● Cross Language, Cross platform  application programming interface ● 2D & 3D Graphics rendering ●Interacts with Graphics Processing  Unit ● Hardware accelerated rendering
• 3.

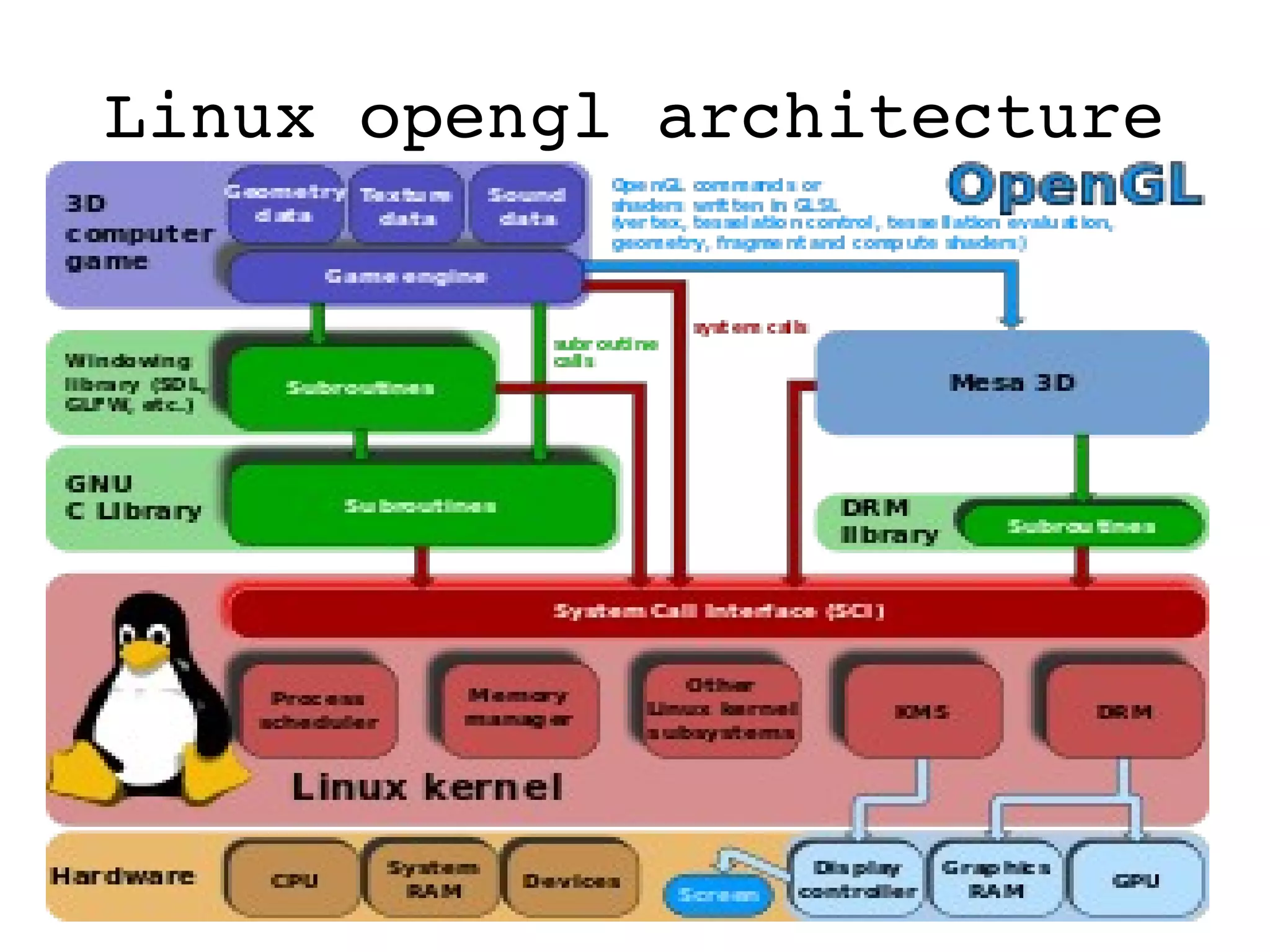

  Linux opengl architecture
• 4.

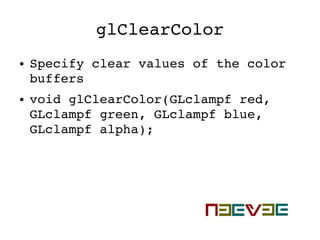

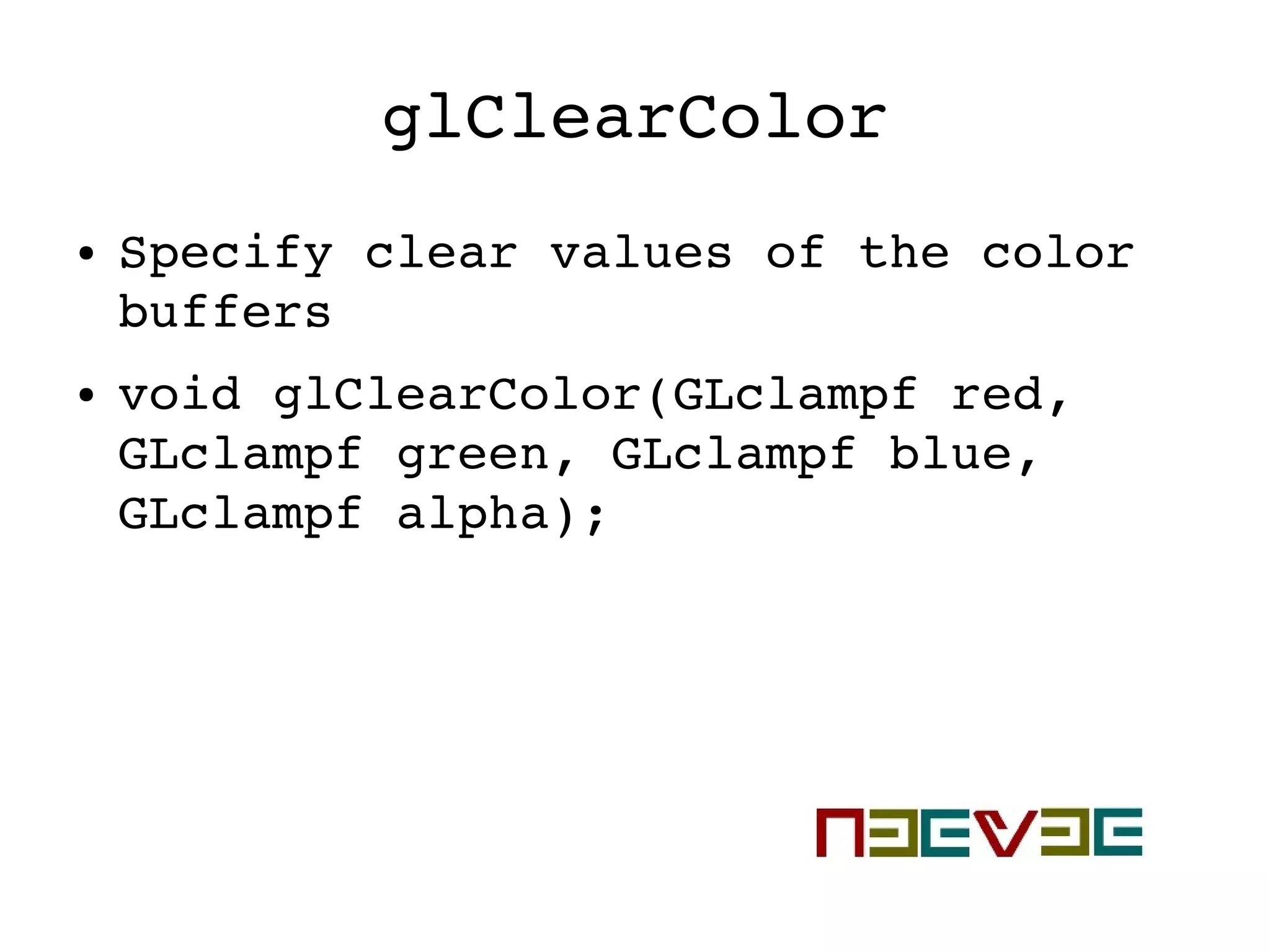

  glClearColor ● Specify clear values of the color  buffers ● void glClearColor(GLclampf red,  GLclampf green, GLclampf blue,  GLclampf alpha);
• 5.

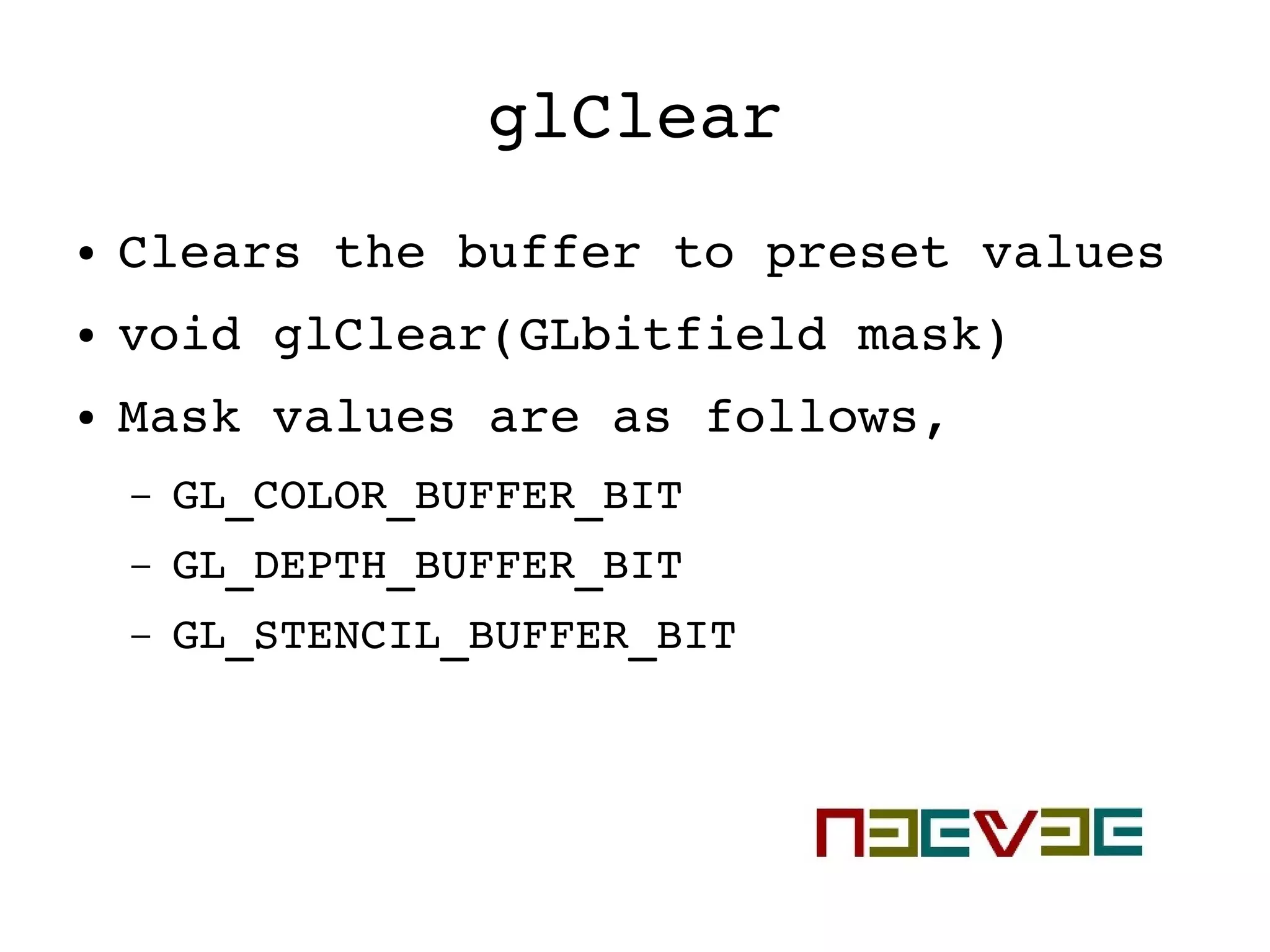

  glClear ● Clears the buffer to preset values ● void glClear(GLbitfield mask) ●Mask values are as follows, – GL_COLOR_BUFFER_BIT – GL_DEPTH_BUFFER_BIT – GL_STENCIL_BUFFER_BIT

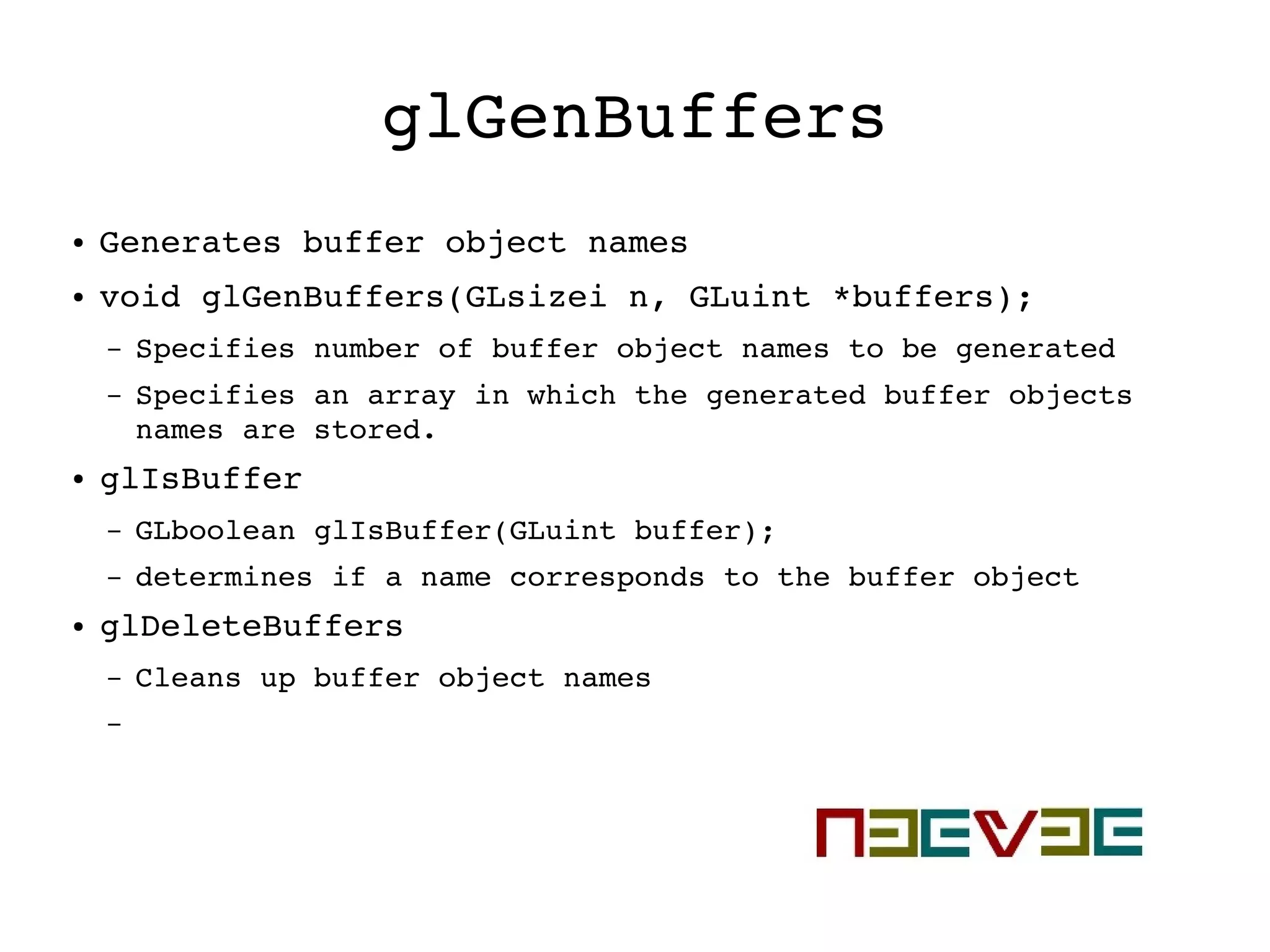

• 6.
  glGenBuffers ● Generates buffer object names ● void glGenBuffers(GLsizei n, GLuint *buffers); –Specifies number of buffer object names to be generated – Specifies an array in which the generated buffer objects  names are stored. ● glIsBuffer – GLboolean glIsBuffer(GLuint buffer); – determines if a name corresponds to the buffer object ● glDeleteBuffers – Cleans up buffer object names –
• 7.

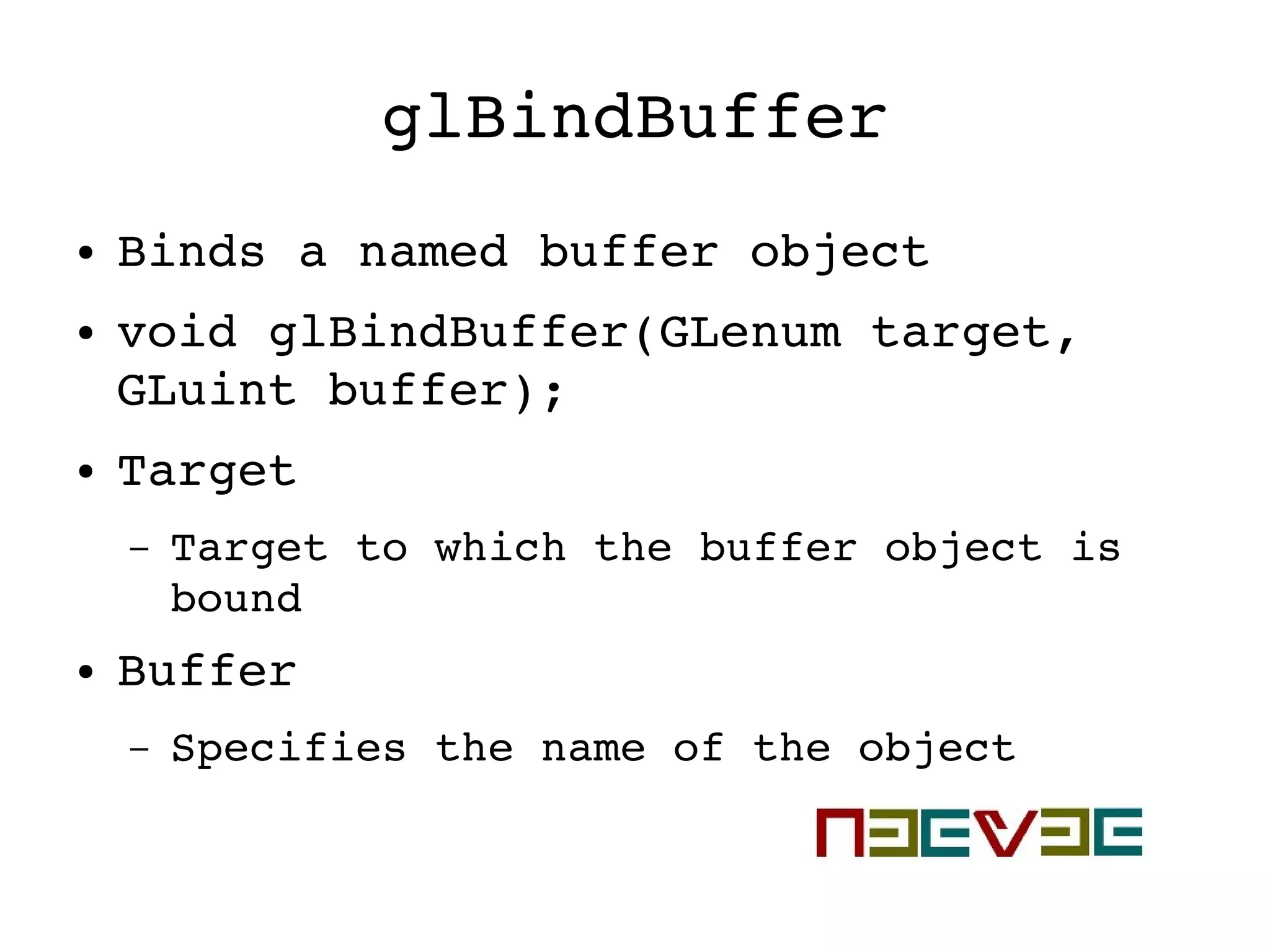

  glBindBuffer ● Binds a named buffer object ● void glBindBuffer(GLenum target,  GLuint buffer); ●Target – Target to which the buffer object is  bound ● Buffer – Specifies the name of the object

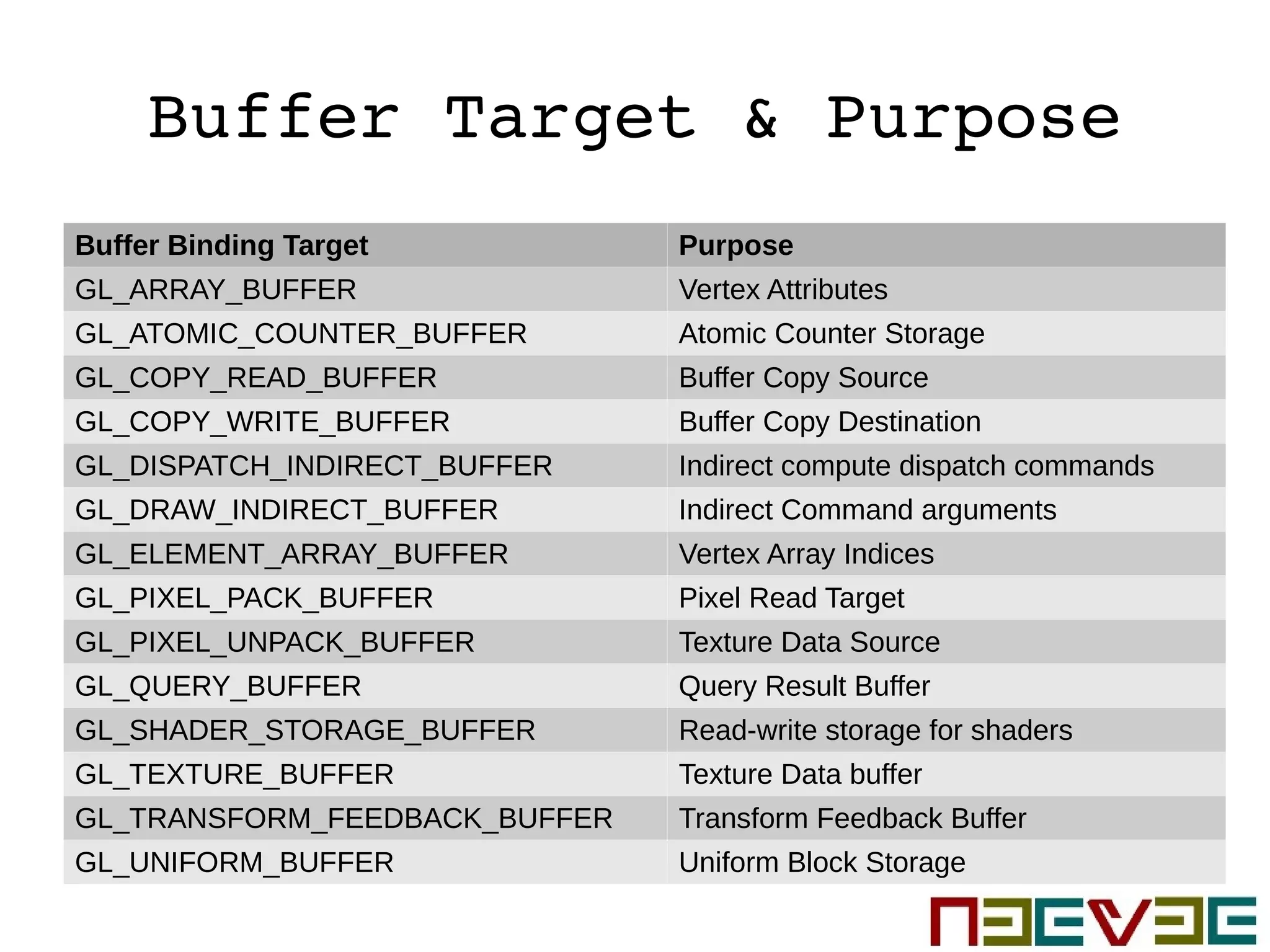

• 8.
  Buffer Target & Purpose Buffer Binding TargetPurpose GL_ARRAY_BUFFER Vertex Attributes GL_ATOMIC_COUNTER_BUFFER Atomic Counter Storage GL_COPY_READ_BUFFER Buffer Copy Source GL_COPY_WRITE_BUFFER Buffer Copy Destination GL_DISPATCH_INDIRECT_BUFFER Indirect compute dispatch commands GL_DRAW_INDIRECT_BUFFER Indirect Command arguments GL_ELEMENT_ARRAY_BUFFER Vertex Array Indices GL_PIXEL_PACK_BUFFER Pixel Read Target GL_PIXEL_UNPACK_BUFFER Texture Data Source GL_QUERY_BUFFER Query Result Buffer GL_SHADER_STORAGE_BUFFER Read-write storage for shaders GL_TEXTURE_BUFFER Texture Data buffer GL_TRANSFORM_FEEDBACK_BUFFER Transform Feedback Buffer GL_UNIFORM_BUFFER Uniform Block Storage
• 9.

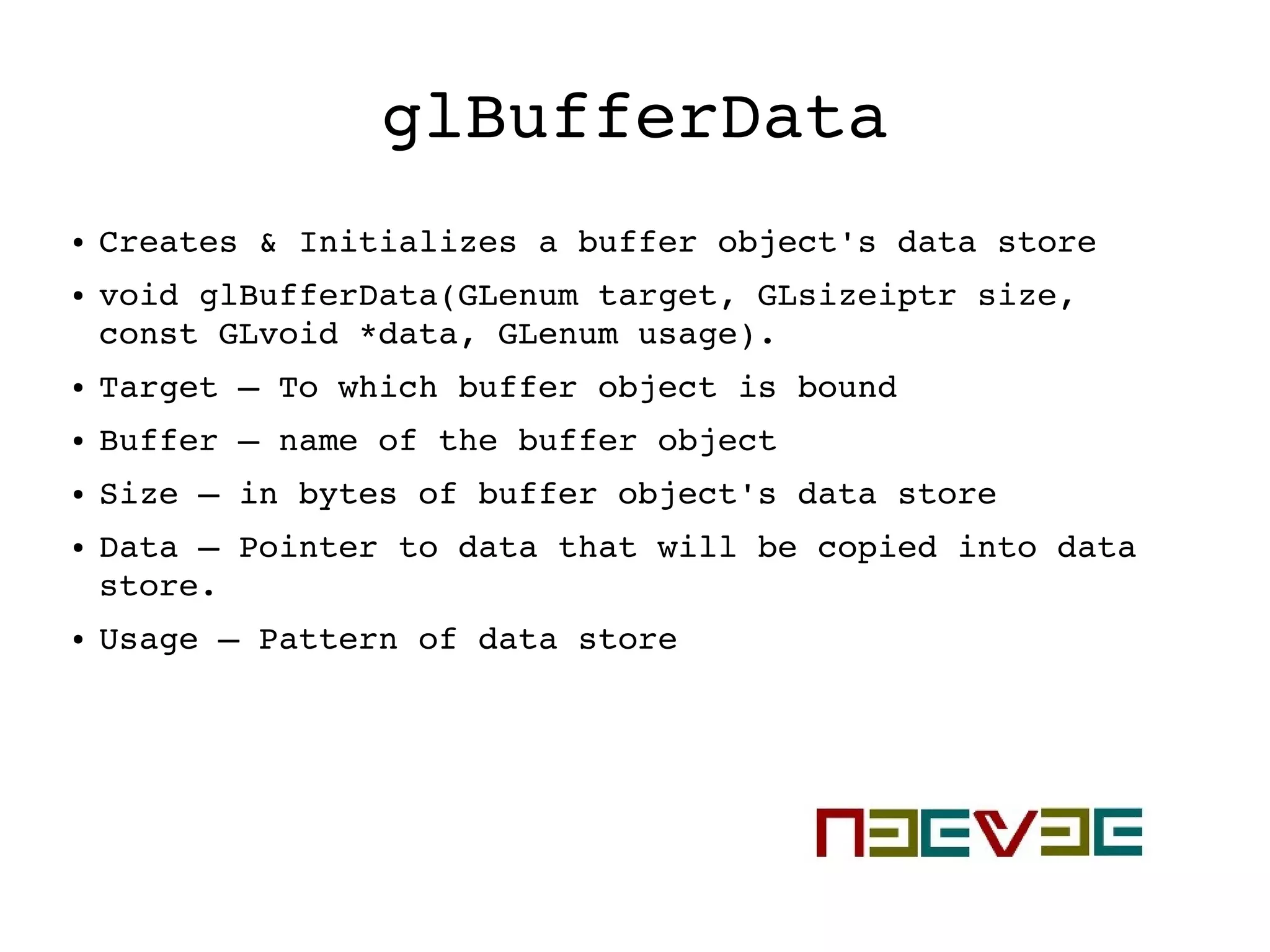

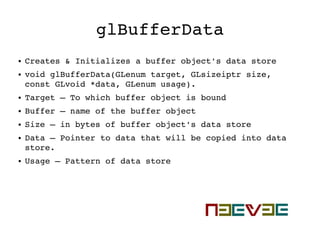

  glBufferData ● Creates & Initializes a buffer object's data store ● void glBufferData(GLenum target, GLsizeiptr size,  const GLvoid *data, GLenum usage). ●Target – To which buffer object is bound ● Buffer – name of the buffer object ● Size – in bytes of buffer object's data store ● Data – Pointer to data that will be copied into data  store. ● Usage – Pattern of data store

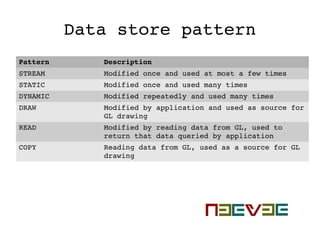

• 10.
  Data store pattern Pattern Description STREAM Modified once and used at most a few times STATICModified once and used many times DYNAMIC Modified repeatedly and used many times DRAW Modified by application and used as source for  GL drawing READ Modified by reading data from GL, used to  return that data queried by application COPY Reading data from GL, used as a source for GL  drawing

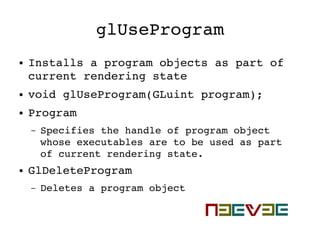

• 11.

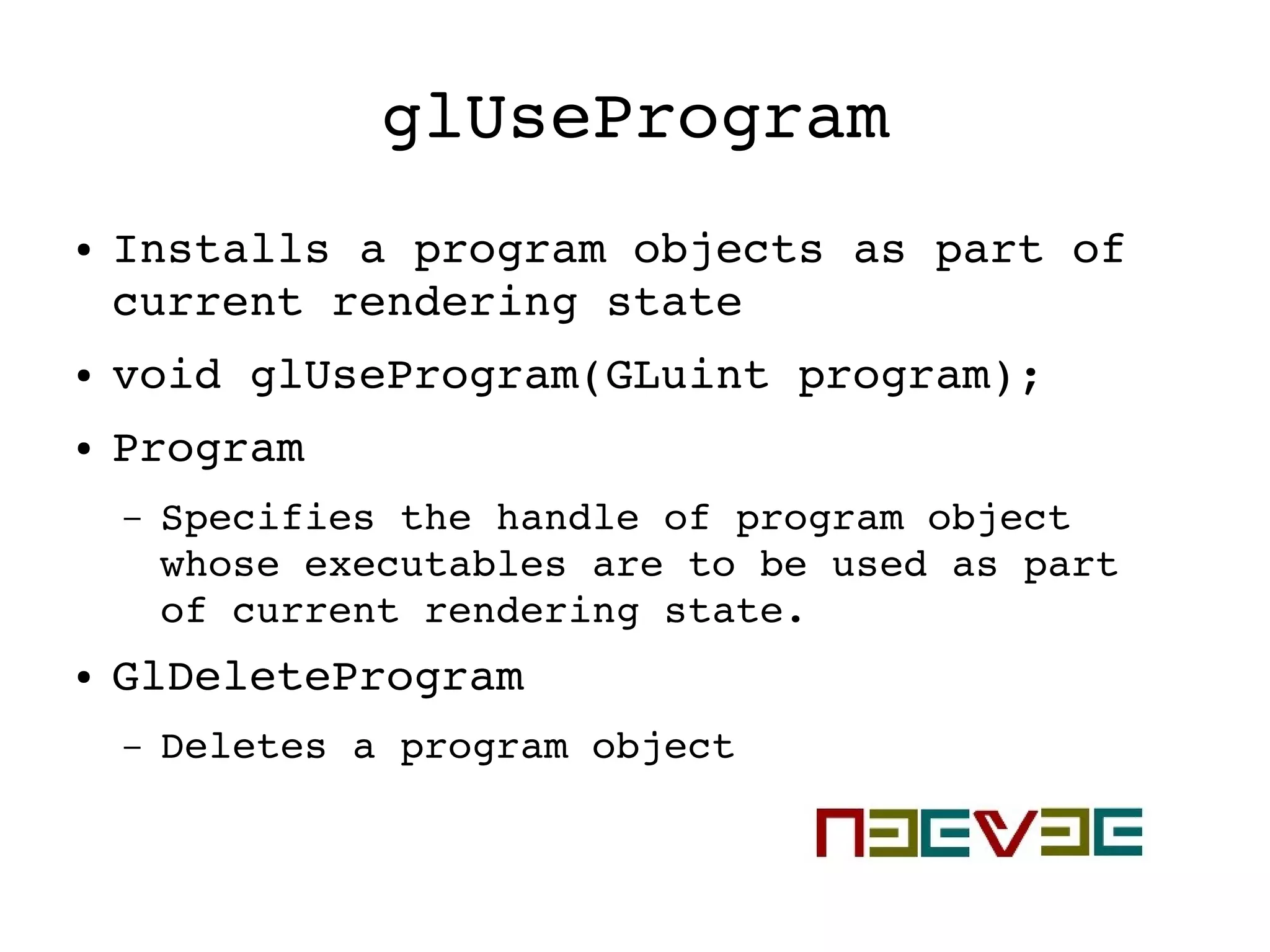

  glUseProgram ● Installs a program objects as part of  current rendering state ● void glUseProgram(GLuint program); ●Program – Specifies the handle of program object  whose executables are to be used as part  of current rendering state. ● GlDeleteProgram – Deletes a program object
• 12.

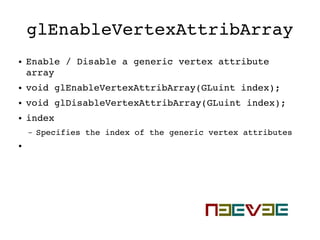

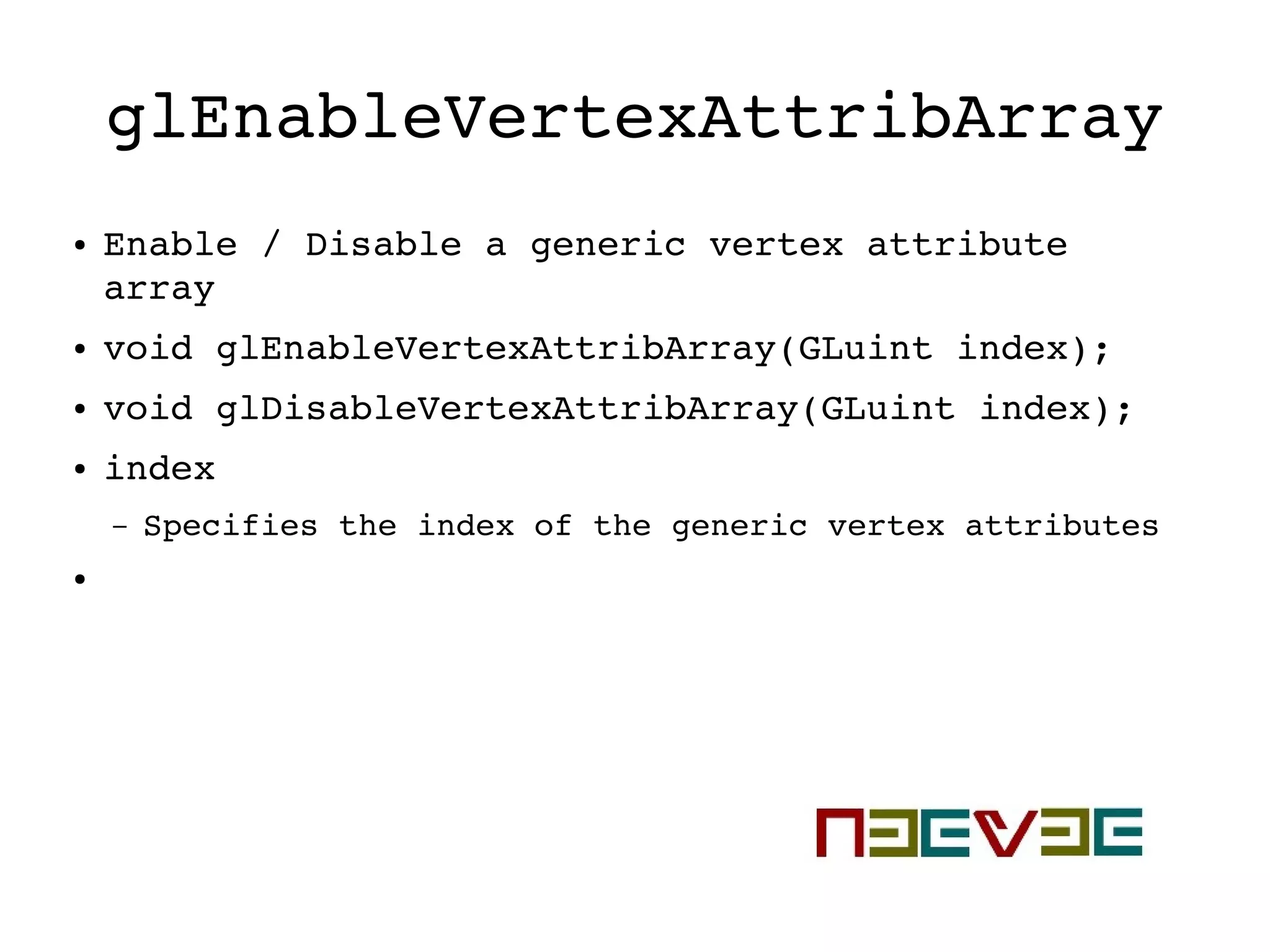

  glEnableVertexAttribArray ● Enable / Disable a generic vertex attribute  array ● void glEnableVertexAttribArray(GLuint index); ●void glDisableVertexAttribArray(GLuint index); ● index – Specifies the index of the generic vertex attributes ●
• 13.

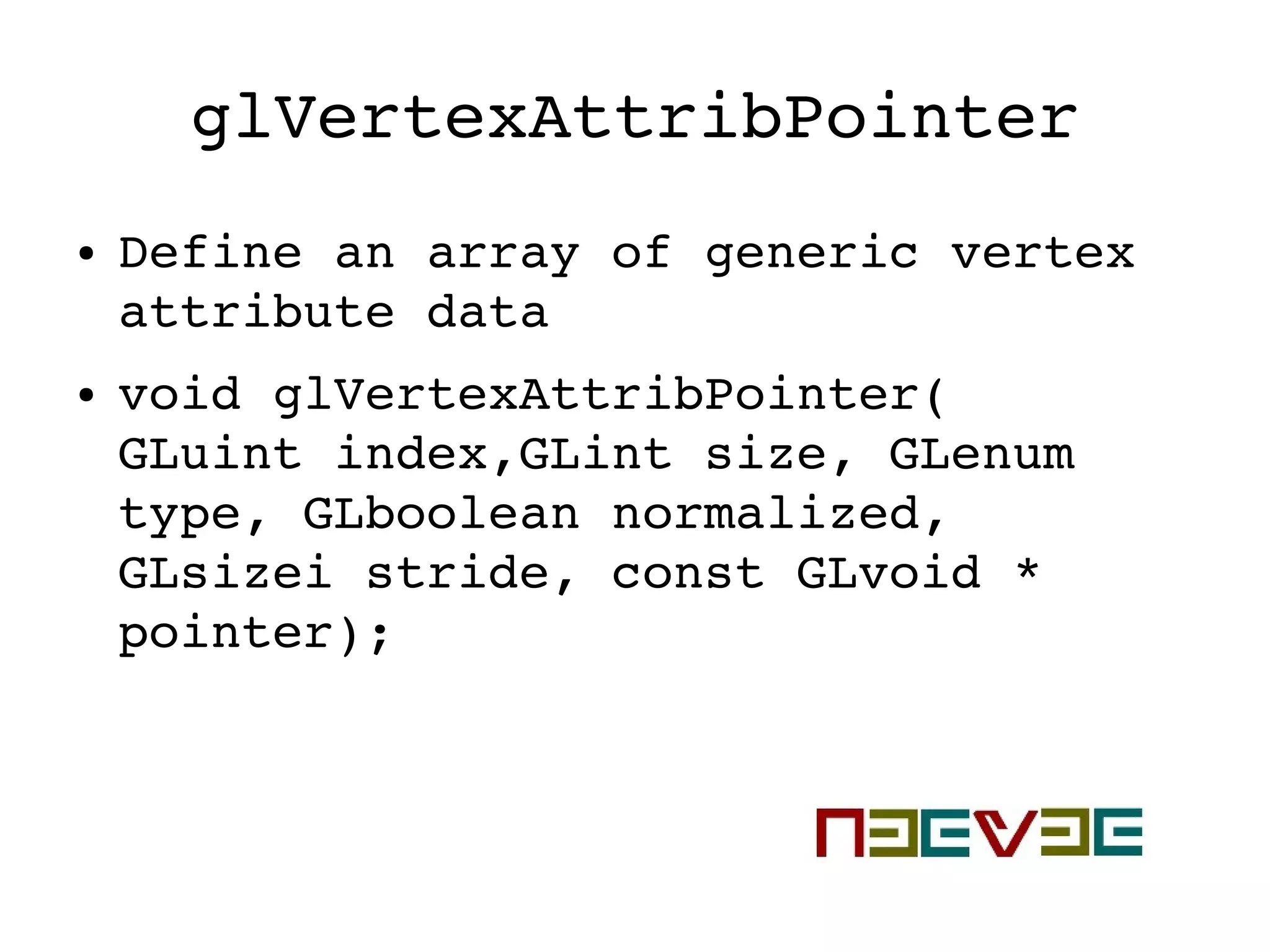

  glVertexAttribPointer ● Define an array of generic vertex  attribute data ● void glVertexAttribPointer(  GLuint index,GLint size, GLenum  type, GLboolean normalized,  GLsizei stride, const GLvoid *  pointer);
• 14.

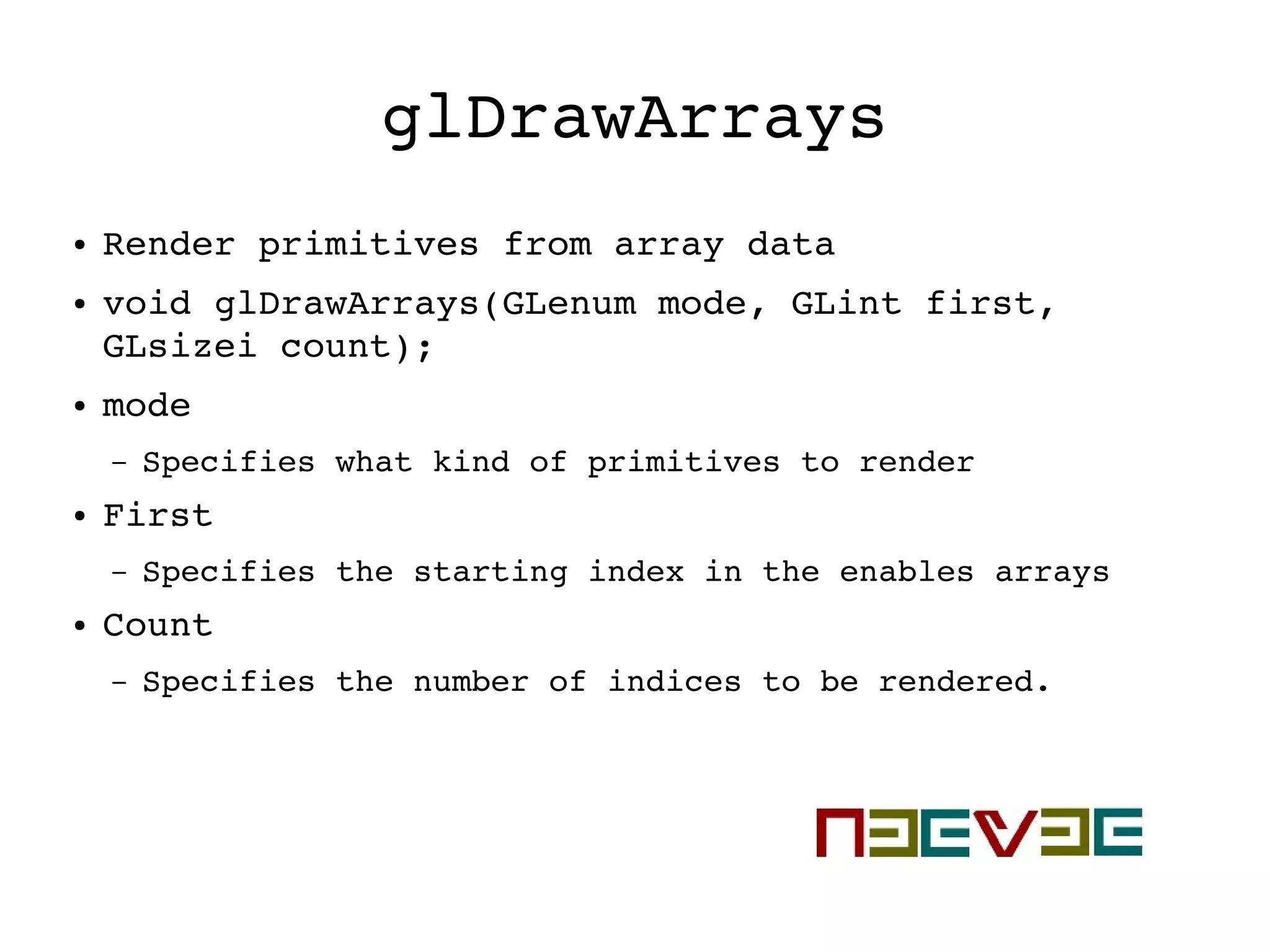

  glDrawArrays ● Render primitives from array data ● void glDrawArrays(GLenum mode, GLint first,  GLsizei count); ●mode – Specifies what kind of primitives to render ● First – Specifies the starting index in the enables arrays ● Count – Specifies the number of indices to be rendered.
